Buck電路開關電源的輸入電容應?該選多大？可以參考這個電容的容值計算過程，電容容值與紋波（三角波）的幅值的換算關系。有的小伙伴表示：說了什么，又好像什么都沒說。

嚴謹?shù)耐茖?dǎo)這個公式，但是好像指導實際設計的過程中并沒有用到這個公式，這是咋回事？只是因?yàn)槲覀兌际荂trl+C，Ctrl+V這樣繪制電路圖的原因，所以才沒有計算的么？

其實，有更深層次的原因：

1、在電源輸入的平面會有很多的電容：

    a.上一級電源的輸出電容。

    b.其他平行的電源的輸入電容，可以相互幫襯。

    c.電源平面與地平面之間的平行耦合，形成平面電容器（容值比較小）

這些電容都會對這個紋波進行抑制，但是離得越遠，抑制效果越差。

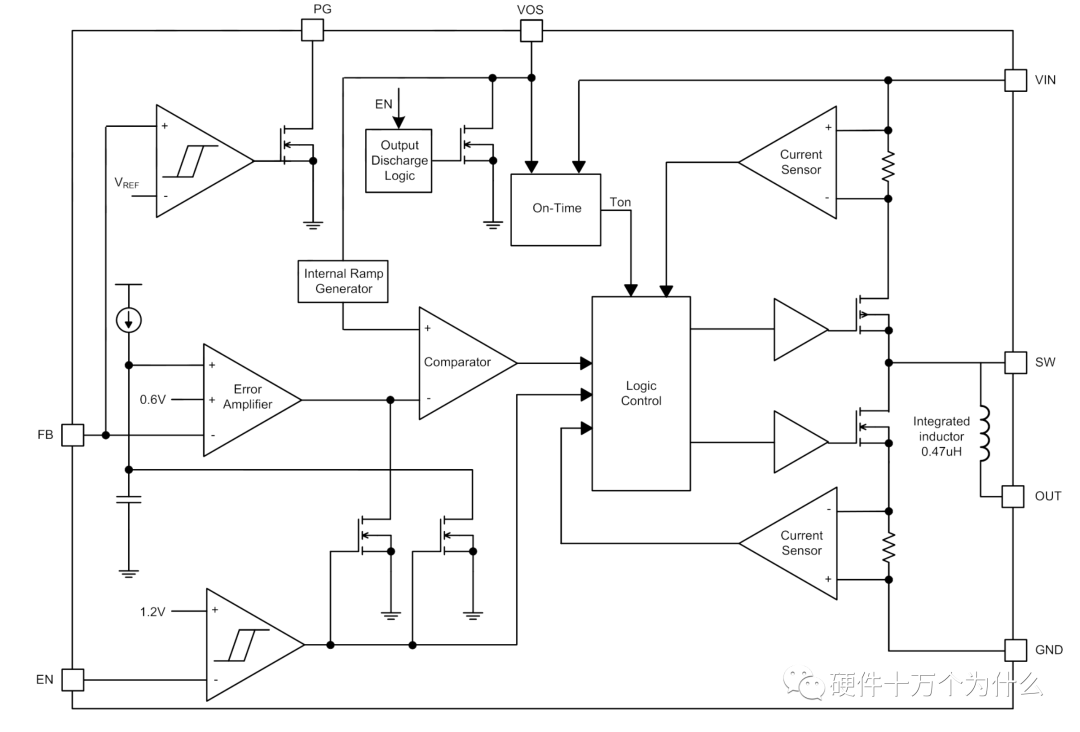

2、這個紋波大一些，如果不是非常大的話，不會影響電源的正常輸入。如果這個紋波不是大到導致輸入電壓達到UVLO（under voltage lock out，欠壓鎖定），不會導致電源下電的話，則輸出基本上會正常。如果紋波特別大，導致觸發UVLO，則會引起電源輸出關斷。但是這種情況一般很少出現。即使達不到UVLO，但是由于電源內部的一些電路（包括模擬電路和數字電路）都是由Vin進行供電，這個電源也需要穩定，才能保證內部的邏輯和一些比較器正常工作。

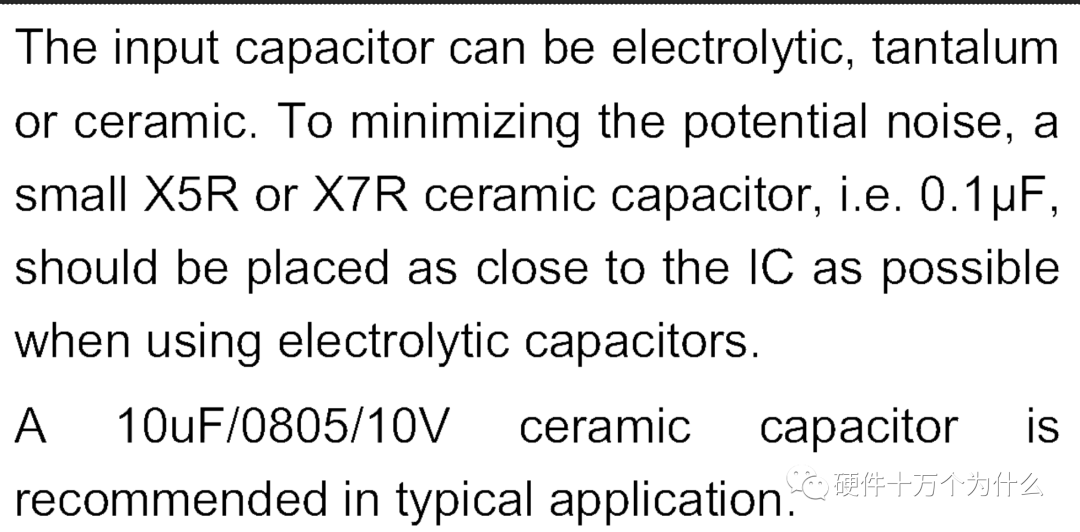

但是電源芯片廠家并沒有給出一個明確的指標，往往都是給一個推薦的輸入電容要求。

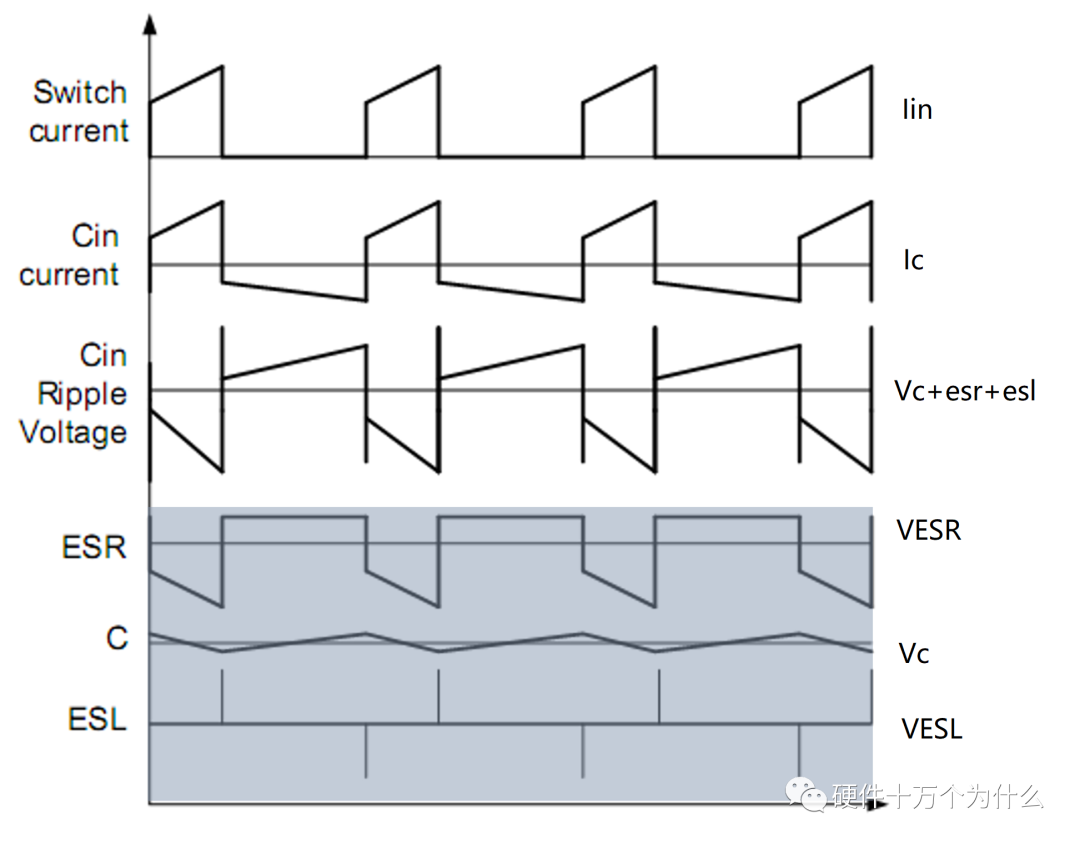

3、電容的寄生電感 產生的尖刺對Vin的影響，會更難濾除（頻率更高），并且其可能產生的幅度會更大。所以能有效的抑制ESL，有時比足夠大的C更重要。

那么，我們是不是可以忽略開關電源輸入端的紋波呢？不是的。

開關電源的輸入電容紋波過大的話，會導致一些危害。

1、紋波過大，即使不影響本電源自己的工作，但是會通過輻射或者傳導，影響其他電路的正常工作。

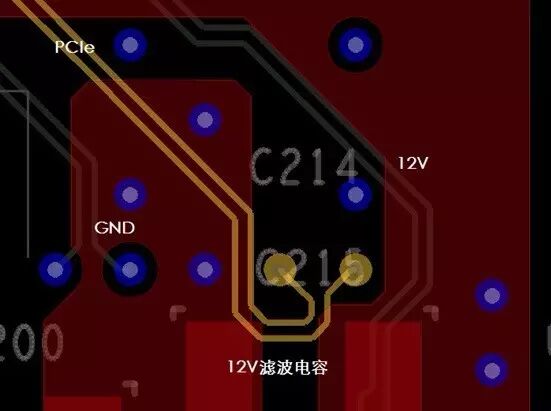

案例：PCIe4X  變 1X。一個PCIeX4有時會編程X1，不穩定工作。通過分析和觀察，PCIe 11 lane 離12V電源平面過近，耦合到噪聲導致掉為1X或者os下掉盤。

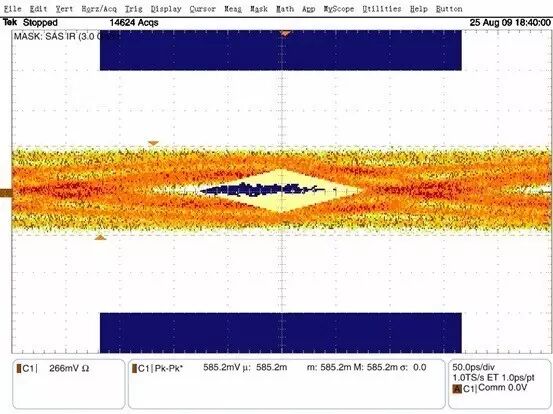

案例2 SAS眼圖收干擾，掉盤。 在SATA控制器e端側的硬盤發的眼圖, 眼圖很差,眼睛完全沒睜開

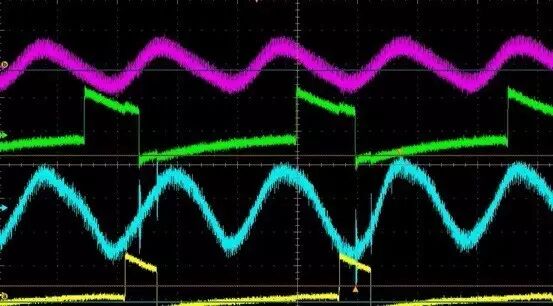

根因分析： 12V上的開關紋波耦合到了1V1平面。

本板的處理器為X86處理器。X86處理的core電壓為符合規范的VID電源。VID電源的電流比較大，由12V電源經過DCDC而產生。而這個VID電源的MOS管的開關噪聲影響了前級的輸入12V。所有的DCDC輸入都是這個12V的電源網絡，所以這個開關電源反復開關產生的很大的對外的干擾。而1.1V的相鄰的電源平面為12V，12V上的干擾耦合到了1.1V平面。

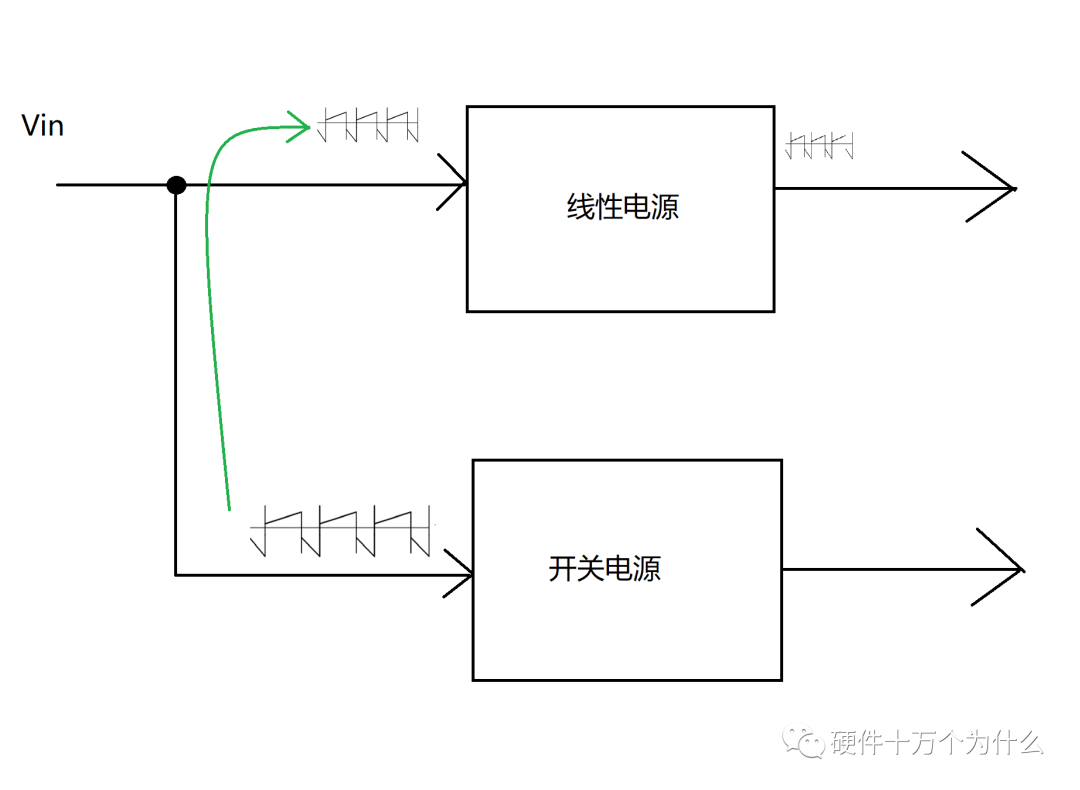

2、如果同級電源有“線性電源”，可能會傳遞到“線性電源”的輸出端。

3、不論電容的容值是否能夠滿足紋波電壓的要求，電容上都有大的紋波電流。

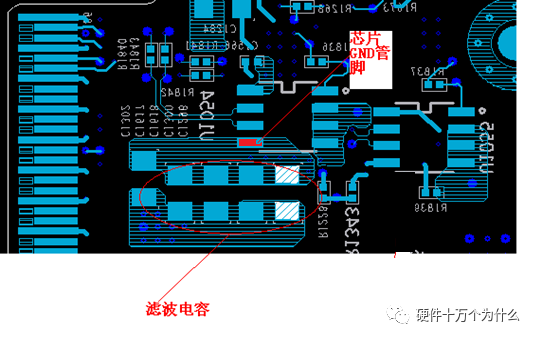

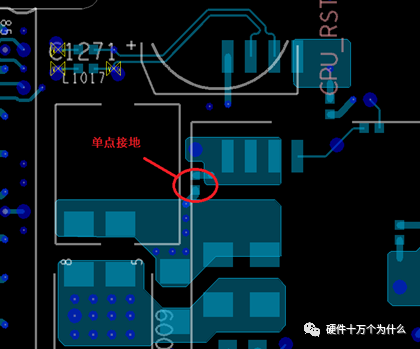

輸入濾波電容的GND與其他敏感器件的GND共地，導致紋波直接傳導到敏感芯片，導致工作異常。通過單點接地，解決問題。

4、Vin的紋波太大了，會導致：觸發UVLO、或者導致芯片內部的組件工作異常。但這種情況，是紋波非常非常大的情況，比較少出現。

措施：

1、通過電感隔離紋波特別大的電源， DCDC電源輸入電感的作用是什么？

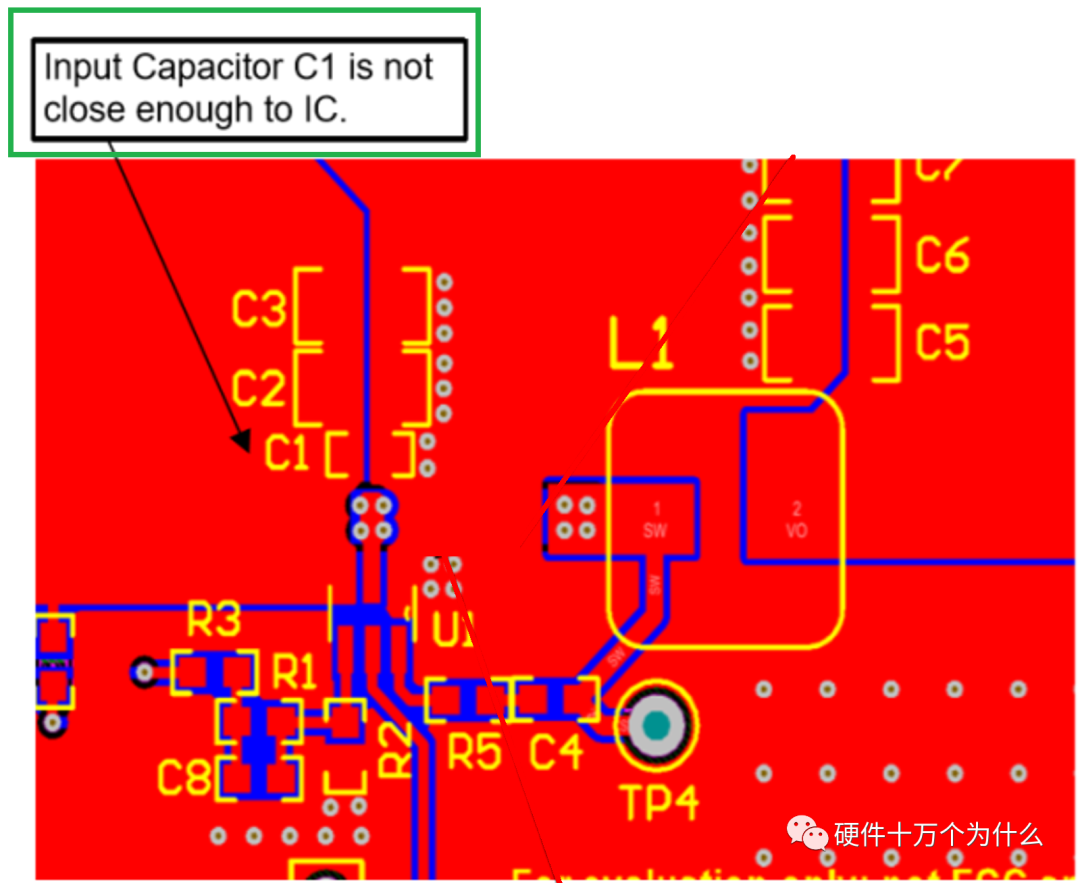

2、電容足夠大、ESR足夠小、ESL足夠小。 鋁固體電容（電容足夠大）+陶瓷電容（ESR足夠?。?陶瓷電容靠近輸入端放置， 電容上本身的ESL并不大，但是經常會有因?yàn)檩斎腚娙葺^遠或者地線較遠引入 較大的ESL在輸入端引起較大的尖峰，導致芯片供電異常或者芯片MOSFET過壓擊穿。 所以輸入電容的PCB布放，需要靠近輸入端的兩個管腳。

3、易受干擾器件與輸入電容遠離，或者單點接地
