上篇文章中我們討論了關于二極管的誕生，本篇文章我們主要討論一下二極管的分類，那么肯定會有人說，二極管有什么分類，都不是單向導電嗎？何必進行分類。



如果你這樣認為那么建議您好好看看本篇文章吧，首先我們先來看一些圖片，這些都是不同二極管在電路中的電路符號：

如圖所示：

第一個：為我們常用的普通二極管



第二個：發光二極管



第三個：光電二極管



第四個：瞬態抑制二極管



第五個：變容二極管



第六種：肖特基二極管



第七種：齊納二極管



第八種：隧道二極管

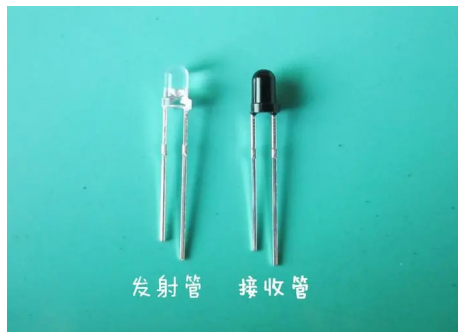

其中發光二極管與光電二極管雖然都是一光為介質，都是發光二極管是通電發光。而光電二極管通常配合紅外線發光二極管，制作為紅外對管。

如圖所示：



那么這是通過二極管在電路中的特性進行分類，這些二極管在電路應用的作用不同，當然這是后面文章要講解的。但如果就這樣分類是不是太草率了？確實

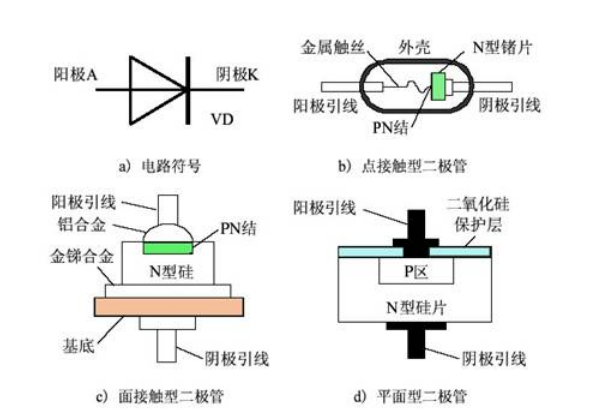

我們只介紹了二極管在電路中的作用，那么如果根據二極管的制作方法不同，可以分為點接觸型與面接觸型。

如圖所示：

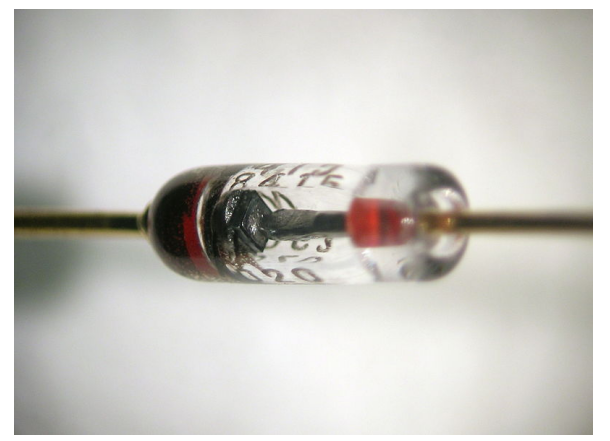

其中點接觸型與面接觸型最大的特點就是，點接觸型為高頻二極管，常用的有檢波二極管，如：1N34

但點接觸型二極管絕大多數為鍺二極管。

而面接觸型二極管多為硅管。

其中：點接觸型二極管是在鍺或硅材料的單晶片上壓觸一根金屬針后，再通過電流法而形成的。因此，其PN結的靜電容量小，適用于高頻電路。點接觸型與面結型相比，較少使用于大電流和整流。因為構造簡單，所以價格便宜。對于小信號的檢波、整流、調制、混頻和限幅等一般用途而言，它是應用范圍較廣的類型。

而面接觸型二極管

是一種特制的硅二極管，它不僅能通過較大的電流，而且性能穩定可靠，多用于開關、脈沖及低頻電路中

二者的工作方式都一樣只不過適用的電路環境不同。

其實我們一般在高頻電路中和射頻電路中用二極管做開關使用，經常用一個叫做PIN二極管

那么什么是PIN二極管呢？

一般二極管是由P型半導體與N型半導體相互結合，而PIN二極管則是在兩個半導體中間再摻入一種半導體

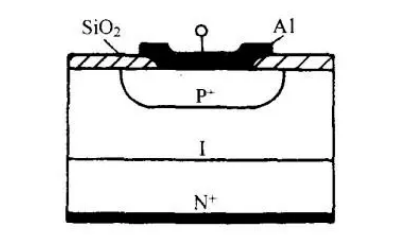

其結構如圖所示：



實物圖如圖所示：



那么這就是關于二極管的一個分類的介紹，大家應該會對二極管有一個更加詳細的認識。

等等，二極管分類講了，那么二極管究竟怎么工作？加多大的電壓呢？別急我們下篇文章細講。
