一、汽車熱管理簡介

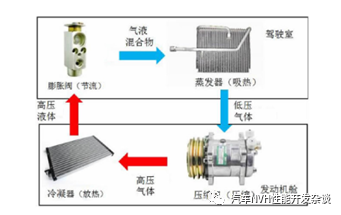

傳統汽車熱管理包括暖通空調系統和冷卻系統，EV車熱管理包括制冷空調系統、電加熱系統、熱泵空調系統，HEV車型熱管理包括發動機冷卻、變速箱冷卻、電機冷卻、電池冷卻、CPU冷卻等。其中熱管理NVH重點關注的系統有空調系統（壓縮機、壓縮機進排氣管、高低壓管路、膨脹閥、鼓風機）、冷卻系統（冷卻風扇、電機水泵、PTC泵）。

二、熱管理的NVH需求

新能源汽車與純?nèi)加推囎畲蟮膮^(qū)別在于采用不同驅動類型的壓縮機，新能源汽車采用電動壓縮機，而純?nèi)加推噭t采用發動機帶動的機械式壓縮機，其它部件區別不大，新能源汽車空調系統主要采用電力驅動，為了提高性能，將電動機、變頻器與壓縮機組裝成一體，形成全封閉結構。

2.1 新能源壓縮機

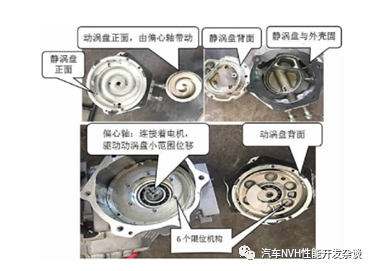

新能源汽車電動壓縮機工作原理：動力電池向壓縮機變頻器供電，變頻器將直流電轉化為交流電，向三相永磁同步電機輸出交流電，三相永磁同步電機帶動渦旋式壓縮機運轉，將低壓氣體制冷劑壓縮成高壓氣。渦旋式壓縮機結構如下所示。由一個靜渦盤和一個動渦盤組成，兩個函數方程型線的動、靜渦盤相互咬合而成相互嚙合，相互錯開180°安裝。

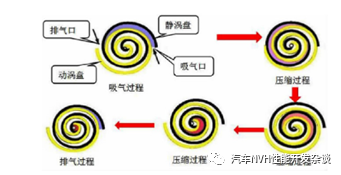

渦旋式壓縮機工作原理如下所示。靜渦盤固定在外殼不動，電機偏心軸驅動動渦盤。動渦盤不作旋轉，而是作小范圍形位移，靜渦盤與動渦盤之間的相對位置不斷變化，壓縮制冷劑，形成高壓，從壓縮機輸出口排出。

2.2傳統車壓縮機

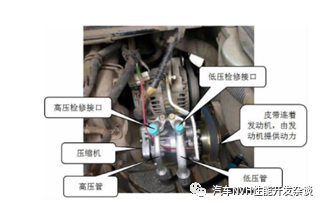

傳統燃油汽車一般使用機械式壓縮機，壓縮機由發動機提供動力。壓縮機與發動機用皮帶相連，發動機帶動壓縮機運轉。如圖所示。此類壓縮機具有結構簡單、生產和維修成本低、制冷量大等優點，缺點是需要發動機提供動力，降低了發動機的功率。

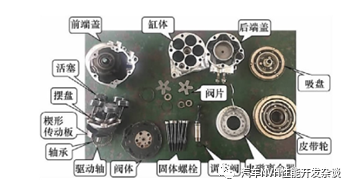

傳統燃油汽車擺盤式壓縮機的組成如下所示：由吸盤、皮帶輪、電磁離合器、前端蓋、驅動軸、軸承、擺盤、楔形傳動板、活塞、缸體、閥體、閥片、調節閥、后端蓋、固定螺栓等部件組成。

壓縮機運轉噪聲主要有機械噪聲、氣動噪聲、電磁噪聲3類。其機械噪聲主要有摩擦噪聲、撞擊噪聲以及結構噪聲等。氣動噪聲主要有排氣噴流噪聲、排氣脈動、吸氣紊流噪聲和吸氣脈動等。

整車定置車內空調壓縮機噪聲振動優化方向：（1）優化控制面板，降低空調壓縮運行轉速；（2）優化降低空調壓縮機單體運行振動噪聲；在空調壓縮機結構上優化方法有a）高壓流道結構優化、b）電機轉子動平衡優化、c）電機PWM電流正弦波形優化。（3）空調壓縮機應布置于動總上經懸置隔振，壓縮機管路與車身接附點應有隔振設計，壓縮機高壓出管與低壓進管應設計足夠長度軟管以利于振動解耦衰減；空調壓縮機支架應避免懸臂結構，盡量提升支架模態頻率；在滿足冷卻要求前提下，盡量降低壓縮機工作轉速，且要與冷卻風扇轉速和方向盤固有頻率避頻。

2.4鼓風機

空調箱主要由分配箱、蝸殼、鼓風機等構成,其中鼓風機是空調箱噪聲的主要影響因素。如圖所示為空調箱殼體和永磁直流鼓風機。

噪聲從頻率的角度可以分為離散和寬頻噪聲, 鼓風機噪音本質上是離散噪聲與寬帶噪聲的疊加。寬帶噪聲指由湍流引起的噪聲, 主要包括：1)邊界層中的湍流；2)來自固體表面的渦流脫落; 3) 脫流來流和固體表面的撞擊。離散噪聲：葉輪葉片的旋轉壓力場和壓力脈動與固體壁面相互作用產生的噪聲。

針對鼓風機常用降噪方法：1) 增加蝸舌間隙；2) 傾斜蝸舌的方法。

2.5 冷卻風扇

冷卻風扇單體的性能影響因素主要包括風扇葉片數目、葉片安裝角、風扇轉速、風扇直徑大小、葉片間的間距，以及風扇翼型的選擇和制作風扇的材料等。

冷卻風扇的噪聲通常來自風扇運轉噪聲及風扇運轉產生的振動通過結構傳遞至車內形成的噪聲兩方面。風扇運轉噪聲主要表現為窄帶諧波噪聲和寬頻噪聲的特征。這種噪聲頻帶較寬，頻率也相對較高，較容易被接受。風機運轉中產生不平衡時會產生振動并容易通過結構傳遞至車內，在車內產生顯著的低頻噪聲，給駕乘人員造成嚴重的壓耳感。

針對風扇噪聲的優化方法有選擇較好的冷卻風扇單體和選擇較好的散熱器以及冷卻風扇匹配模式。

三、熱管理的NVH要求

3.1空調主機振動噪聲

（1）壓縮機輻射噪聲（臺架）

壓縮機臺架輻射噪聲聲壓級需要控制57-61-65-67-70-72dB@3000-4000-5000-6000-7000-8000rpm，各檔位噪聲控制在最低檔與最高檔33(dB(A))～63dB(A)，壓縮機排氣壓力脈沖≤13000(在低壓壓力2.93bar，高壓壓力16.7bar。

（2）壓縮機支架

安裝狀態下的鈑金支架模態-壓縮機+支架對地>300Hz；壓縮機+支架+動總>280Hz，支架二級隔振安裝點處的動剛度>1000 N/mm；壓縮機共振頻率＞400 Hz。

（3）進風口管道

聲壓級要求1/3Octave≤25-55-55-40dB@25-125-2000-10000Hz。

（4）管路要求

空調軟管長度>400，空調軟管彎度90°～135°。

3.2冷卻風扇和前端的振動噪聲

（1）冷卻風扇引起的車內噪聲、振動

冷卻系統引起的車內振車內噪聲40（maximal speed），冷卻系統引起的車內振動方向盤:1m/s,座椅0.3 m/s。

（2）風扇本體

帶前端模塊的的風扇輻射聲壓級<69（maximal speed），風扇控制轉速PWM要求最大轉速小于2000rpm，不平衡量≤20，冷卻模塊隔振大于15。

3.3水泵振動噪聲

本體噪聲小于＜45dB(A)，水泵引起的車內噪聲＜30 dB(A)。

四、典型熱管理問題優化方法

HVAC主機Hiss聲優化方法：1.HVAC主機內部隔振優化；2.HVAC內部流道和管路布置方式優化；3.系統壓力和膨脹閥的優化。

HVAC主機風聲優化方法：1.CFD結果的評估，風速和流場的控制；2.內部結合部位的密封；3.風道、HVAC、IP的配合。

HVAC主機電刷聲優化方法：電機的質量控制。

冷卻風扇和前端噪聲某一轉速聲音大/振動大優化方法：1.前端減震墊的要求（控制前端固有頻率）；2.風扇轉速的控制。

冷卻風扇和前端噪聲拍振優化方法：調整風扇的轉速，前端減震墊和其他頻率的耦合控制發動機轉速偏差。

壓縮機啟動噪聲優化方法：1.采用全周橡膠吸盤；2.壓縮機管路設計避免積液；3.TXV的反應速度和系統匹配。

壓縮機速嘯叫優化方法：1.壓縮機和發動機固有模態控制范圍；2.管路局部模態控制范圍，3.鋁管和軟管的布置，局部固有頻率；4.管夾位置優化，管夾安裝點動剛度。
