當我們焊接電路板時，時常會被刺鼻的煙塵熏到。

本期項目是一款桌面吹風機，非常適合經常需要焊接電路板的電子工程師，徹底告別刺鼻的焊接氣體。

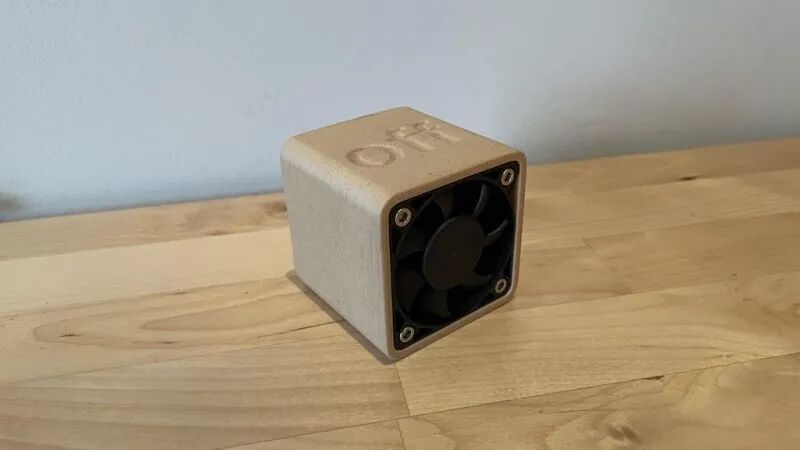

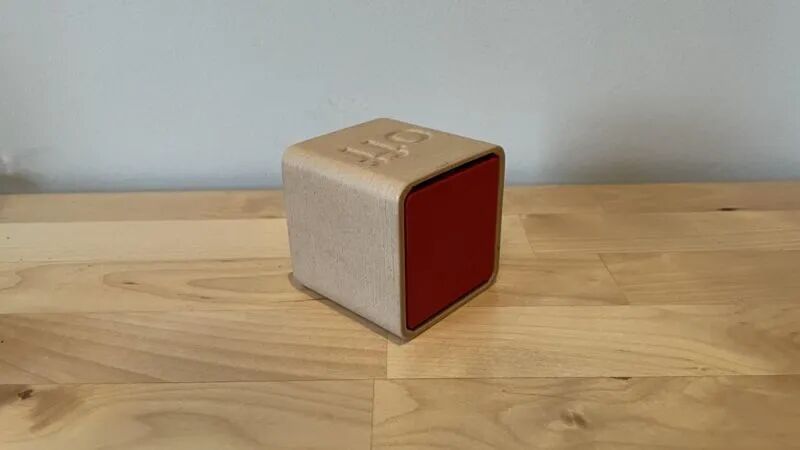

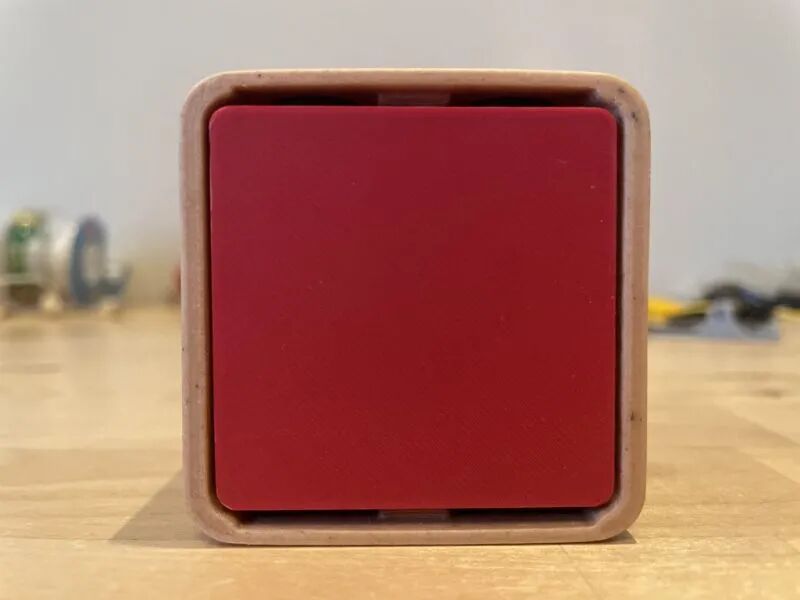

它外觀小巧，設計簡單，而且它的開關功能也非常的特別，將立方體翻轉到代表開關的不同的面即可實現開關。同時，它還具有活性炭過濾層，還帶磁性后蓋方便拆裝電池。

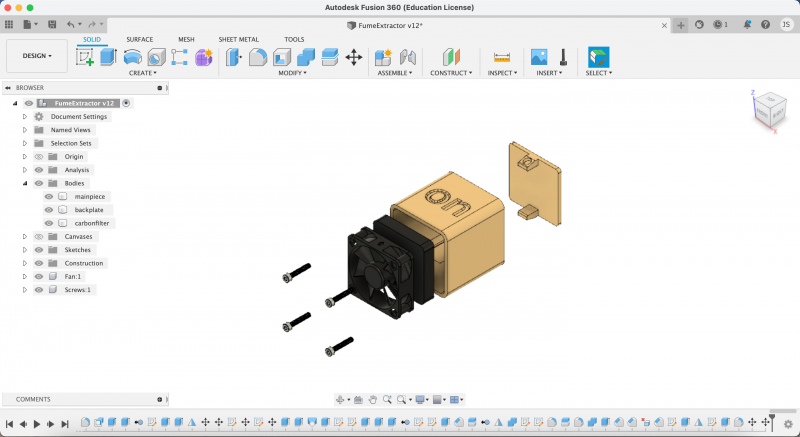

在Fusion 360中建模，使用Woodfill和Spidermaker PLA兩種材料進行3D打印。

木制的3D外殼打印出后需要再打磨和拋光，這樣才更有質感。

快來DIY一個吧！

組件清單

• 活性炭焊接煙霧過濾墊 x 1

• 50mm風扇 x 1

• 電池連接器 x 19V

• 電池 x 2

• 傾斜角度開關 x 1

• 6mm x 3mm磁鐵 x 1

• M3.5 x 12mm螺絲 x 4

• 烙鐵 x 1

• 焊錫 x 若干

• 3D打印機 x 1

• 3D打印材料 x 若干

• 絕緣膠帶 x 1

• 鉗子 x 1

• 六角螺絲刀 x 1

• 強力膠 x 1

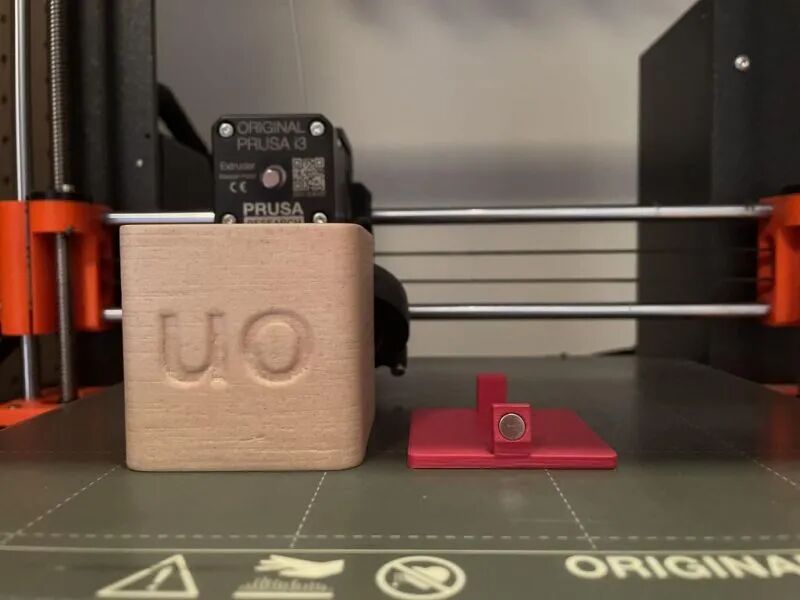

3D打印外殼

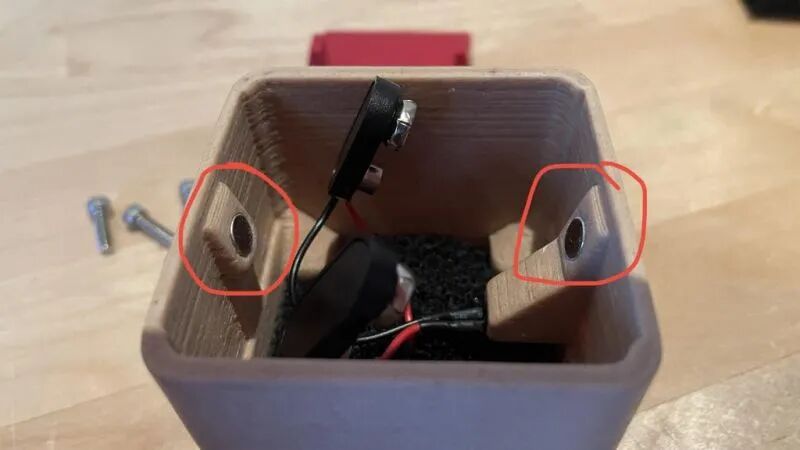

請按照圖紙打印外殼。如圖所示，在將外殼的兩個部分粘黏前，把磁鐵粘放到磁鐵孔內，并確保磁鐵的相互吸引。

3D 外殼打印文件可在本項目文件庫中下載：

https://make.quwj.com/project/415

組件主要部件

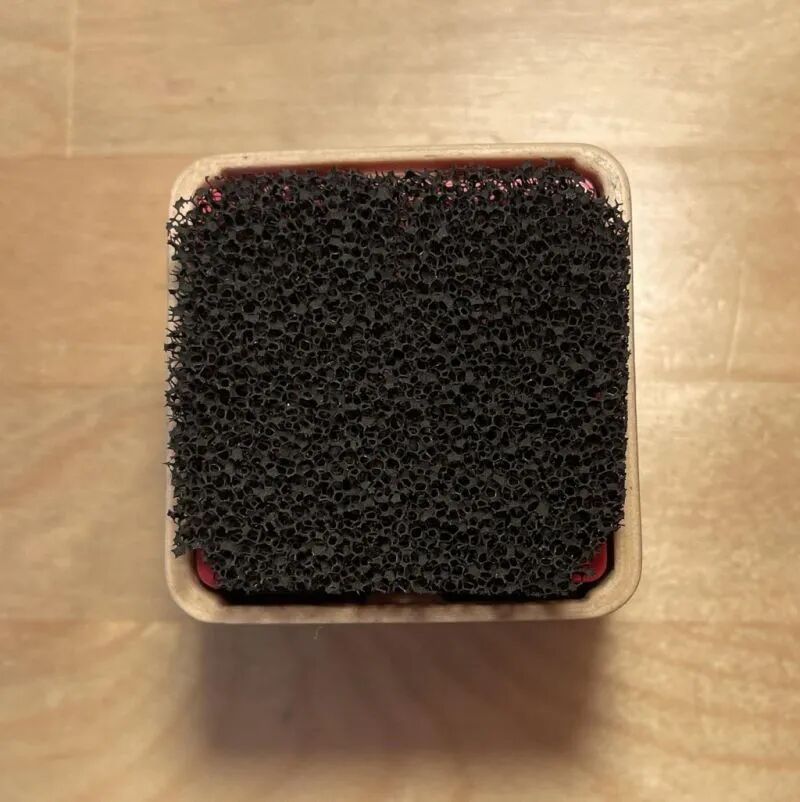

1、將活性炭焊接煙霧過濾墊切割成合適的尺寸安裝到位。

2、在過濾墊的中間開一個小口，將電線穿過。

3、將過濾墊放在螺絲孔的頂部，再將風扇放置在過濾墊的上面，風扇線穿過其中。

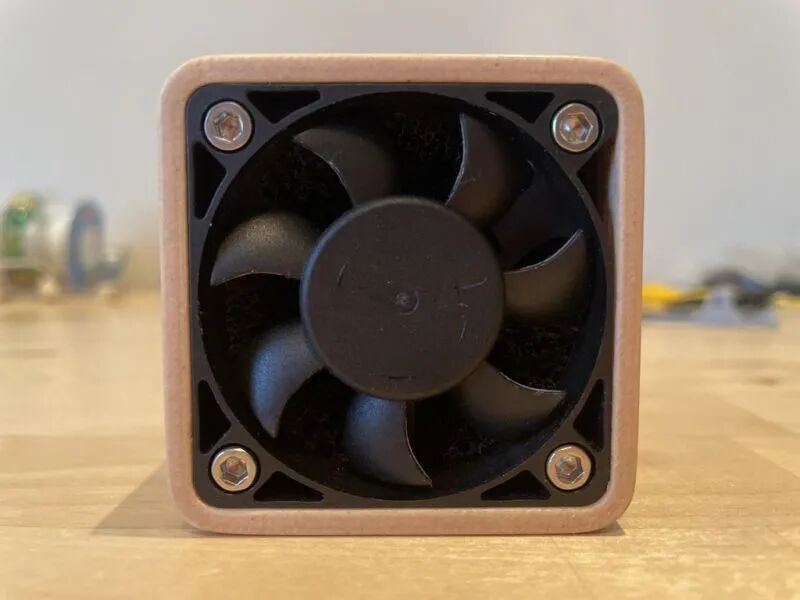

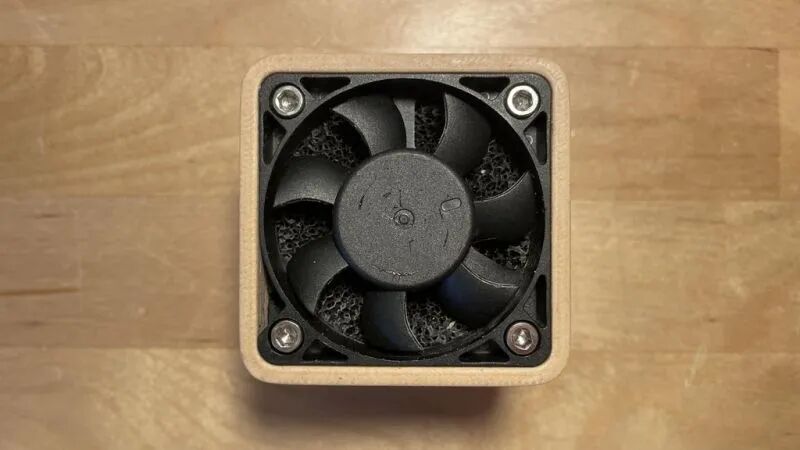

4、使用螺釘將風扇和過濾墊固定。如圖所示，過濾墊會被風扇擠壓。

焊接組裝

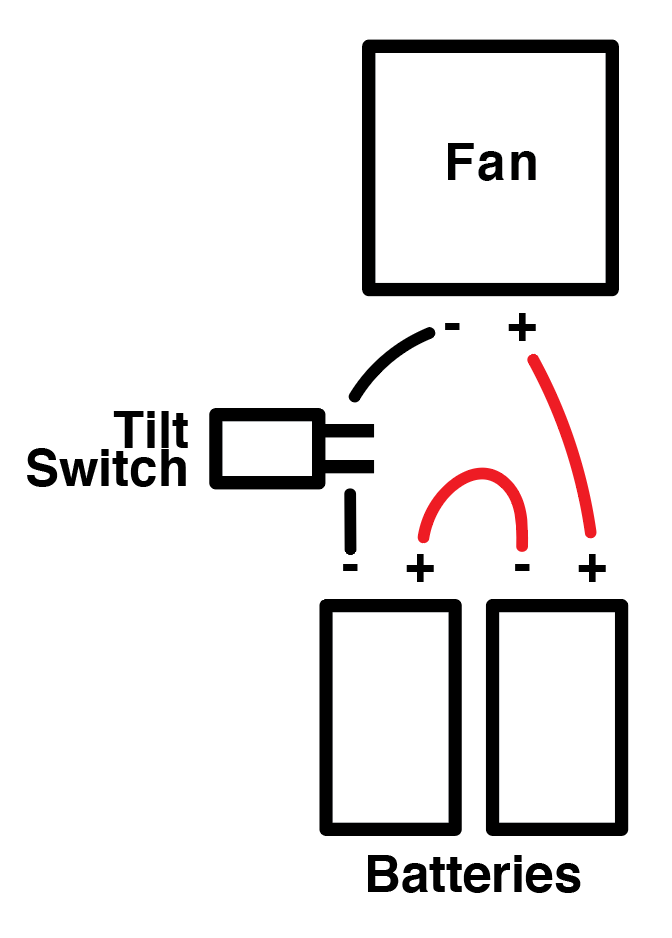

1、如圖所示，將其他部件焊接在一起，然后將傾斜開關粘貼到位。

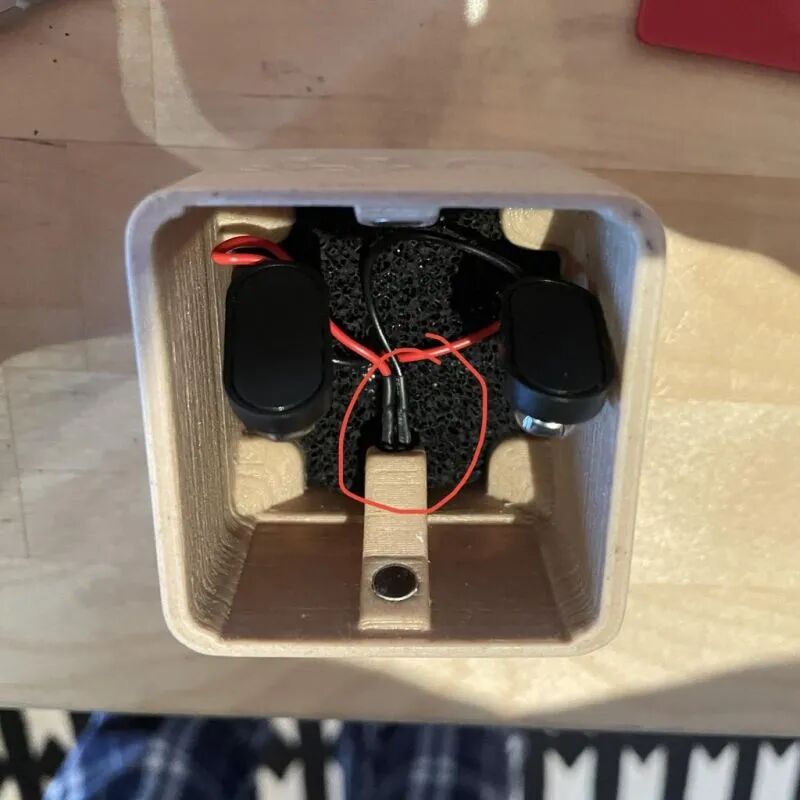

2、外殼內被紅色圈起來的地方，將一個小的圓柱體被剪掉了。

3、焊接引腳的方向是開關的開的方向，最后將電池連接到連接器。

現在，這款桌面焊接專用的吹風機就完成了。
