Orcad的occurrence屬性與instance屬性是什么含義呢？

答：通常我們在編輯元件屬性的時候會看到這樣的界面，如圖3-147所示，最直觀的定義,白色的是“Instance”，黃色的是“Occurrence”。如果在“Root Schematic”放置器件會自動帶有一個“Instance”和一個“Occurrence”，非“Root Schematic”放置器件只有“Instance”。為什么要分“Instance”、“Occurrence”？這種設置對設計是必要的嗎？這個還要從Capture 的層次式原理圖設計來講。

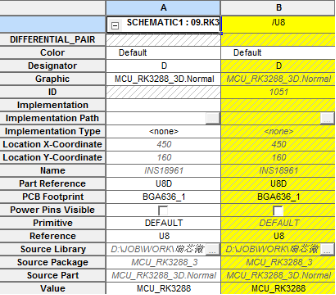

圖3-147 occurrence屬性與instance屬性示意圖

Capture 的原理圖設計可分為兩種，一種為平坦式設計，一種為層次式設計，而層次式設計嚴格來說又可以分為兩種，一種為簡單層次式設計，一種為復雜層次式設計，平坦式設計是最簡單的原理圖設計方法，頁與頁之間使用“off-page connector”相連，簡單層次式原理圖是使用“Hierarchical block”進行設計，并且每個“Hierarchical block” 對應不同的 schematic。如圖3-148所示：



圖3-148 層次原理圖與平坦原理圖示意圖

對于以上兩種原理圖結構，其 instance 和 occurrence 都是一對一的，也就是說元件的屬性有一個 instance 和一個occurrence。這種情況，我們做 annotate 或者更改器件屬性只需要更改 instance 就可以，因為 instance 更改以后 occurrence

會自動跟隨更改，如圖3-149所示：

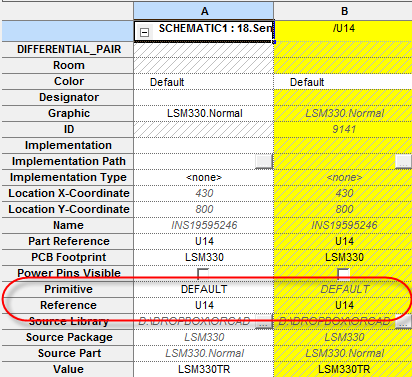

圖3-149平坦原理圖更改示意圖

復雜層次式原理圖也是使用“Hierarchical block”進行設計，但是一個“Hierarchical block”可以對應多個 Schematic。類似于圖3-150中的兩個“Hierarchical block”對應的是一個Schematic，但是每個 schematic 的元件位號和 value 可以不一樣。

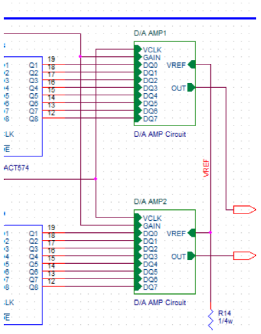

圖3-150 層次原理圖更改示意圖

復雜層次式原理圖的設計方法其 instance 和 occurrence 不是一一對應的。對于上面的原理圖，兩個 Hierarchical block對應同一個 Schematic，這樣會產生兩個 Occurrence 和一個Instance，這樣設置的好處是精簡了原理圖結構，方便模塊化設計，壞處是你不解這兩個概念，你根本不知道是什么意思。這個頁面可以單獨對 occurrence 進行修改，修改了以后對應的block 的數據也會修改，同時也破壞了 instance 與 occurrence

的天然鏈接，也就說你一旦修改了 occurrence，再去修改instance，occurrence 不會再跟隨 instance 變化，如圖3-151所示。

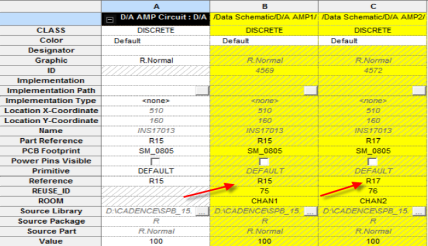

 圖3-151 層次原理圖更改示意圖
