SIL定級一般是在設計階段完成，設計院按照SIL定級結果完成設計，如果SIL級別較高，說明該回路保護層不足，增加保護層或者選用較可靠SIS和切斷閥，提高可靠性。SIL驗算一般是在項目儀表訂貨階段完成，提供儀表、切斷閥型號和SIS廠家即可開始，如驗算不合格，應重新選型，定級和驗算分別出報告；對于在役裝置，一般是定級和驗算一起做，同一本報告，先定級，接著做驗算。下面我就分享一下怎么看懂一個SIL定級報告。

對于SIL定級我國有標準《保護層分析(LOPA)方法應用導則》AQ_T 3054-2015，這個導則有個推薦表，就是大家常說的LOPA表，其實這個表想把要各種風險分析全面，需要大量篇幅不說，還需要自己編寫公式，可以用，但是并沒有exSILentia軟件那么科學和靈活，對于一些檢查的專家來說，他們更容易接受這個表格，所以有不少exSILentia用戶沒辦法只有放棄軟件，用LOPA表來做。這是一種悲哀。

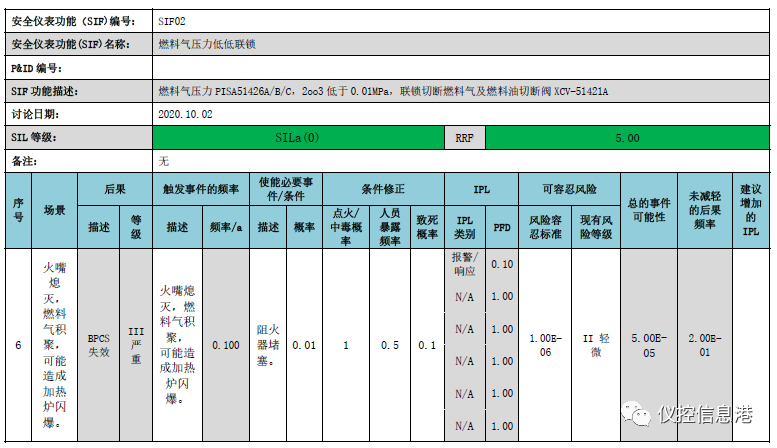

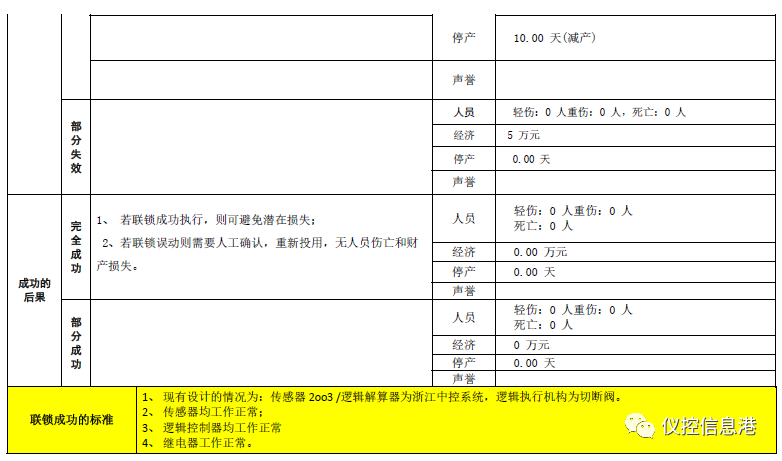

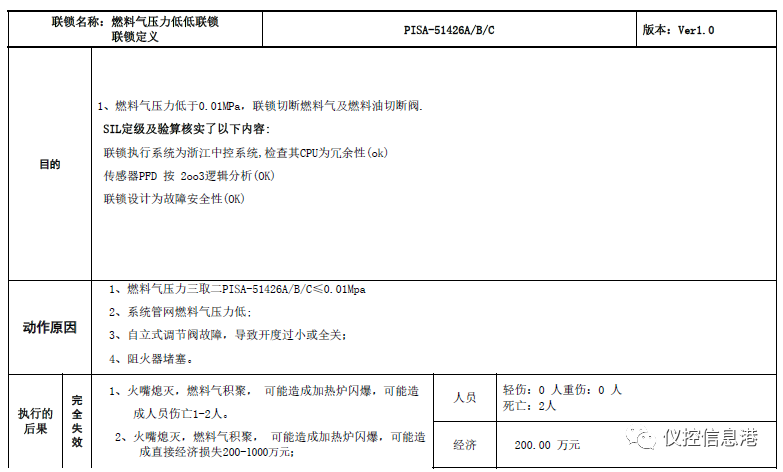

這是lopa表做的，非常不方便，計算也容易出現問題，其實exSILentia可以直接選擇人員、財產、環境和社會聲譽各種風險，是非常好的一個軟件，只可惜不是中文，“專家”門很難接受。

TüV危險與可操作性分析主席（HAZOP Leader）

1月20-23日    線上直播

（點擊查看詳細內容）

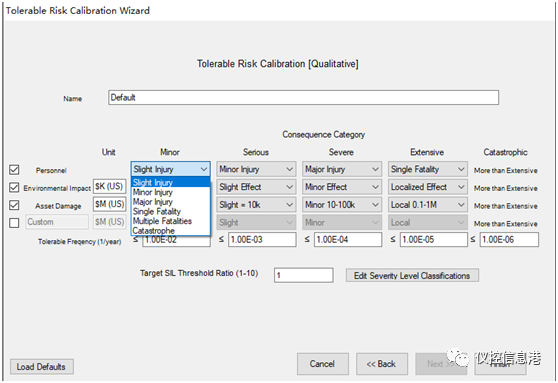

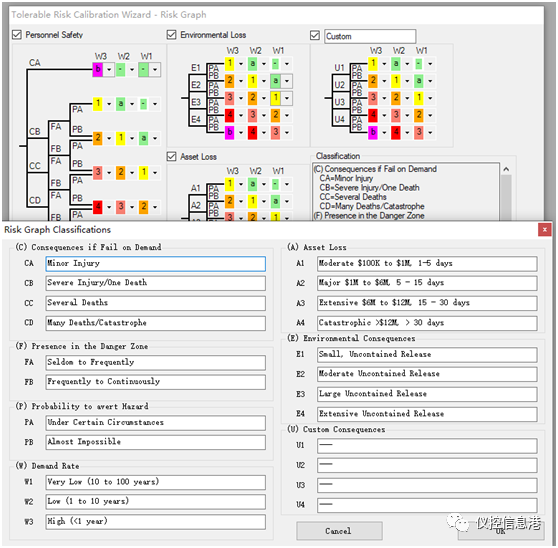

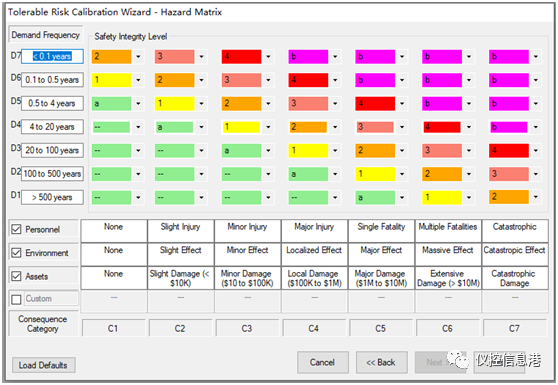

exSILentia軟件列出各種風險矩陣，非常方便靈活，只要你認識英語，認識PID圖，你就會定級，就這么簡單。

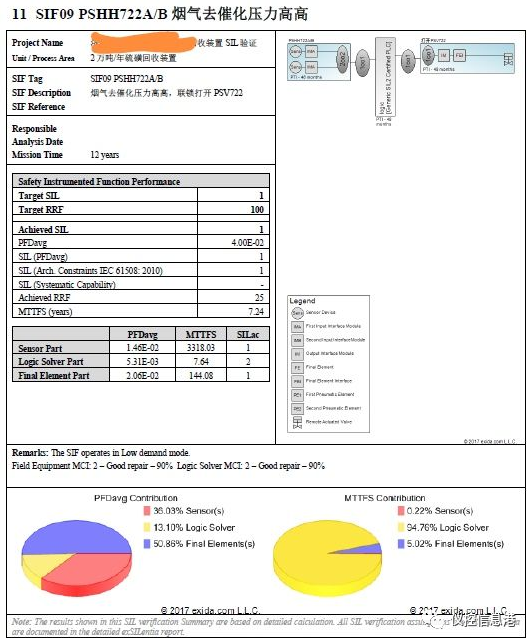

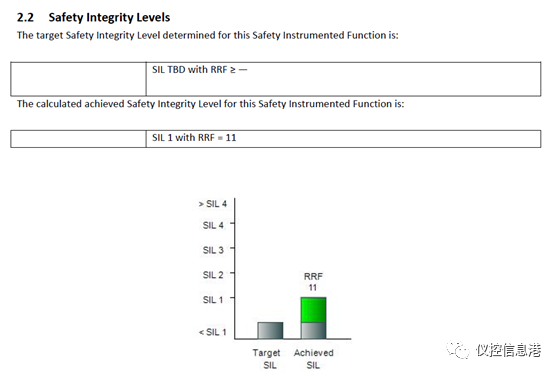

另外，下面這個回路是驗算表格。計算為不合格，你能看出哪里不合格嗎，下回交流如何看一篇驗算報告。
