Orcad原理圖中分頁符網絡后帶的數字編碼怎么去對齊呢？

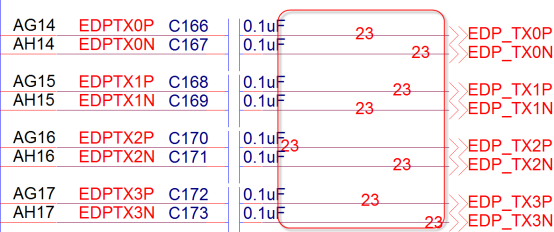

答：很多的工程師在進行原理圖繪制時，按照第前面的問答中在分頁符網絡后面加了對應的頁碼，但是會出現如圖3-142所示的情況，數字編碼不對齊，到處都有，很不整齊，希望我們在處理的時候，是對齊的，

 圖3-142網絡編碼示意圖

我們這里介紹第一種對齊的方法，我們在剛開始放置這個頁碼編碼的時候呢，就把這個數字給他放置對齊，這樣就省去了我們后面再來對齊的操作，具體操作的辦法如下：

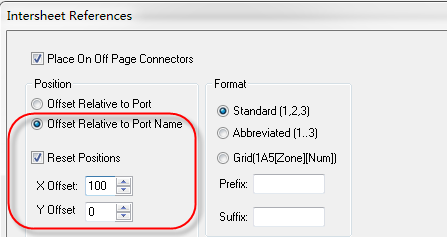

第一步，在放置頁碼編碼的時候，可以設置這個編碼的偏移量，可以按Port去偏置，也可以按Port Name去偏置，如圖3-143所示，設置Port Name偏置的時候，需要按最大的網絡名稱的距離去估算，設置X Offset的距離；

 圖3-143頁碼編碼偏置示意圖

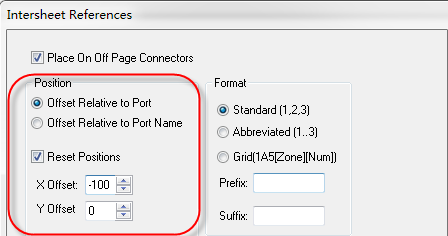

第二步，我們也可以按照Port去偏置，需要注意的是，我們在使用Port去偏置的時候，我們設置的X Offset的距離為負數，這樣就可以將頁碼編碼進行對齊了，如圖3-144所示。

 圖3-144頁碼編碼偏置示意圖

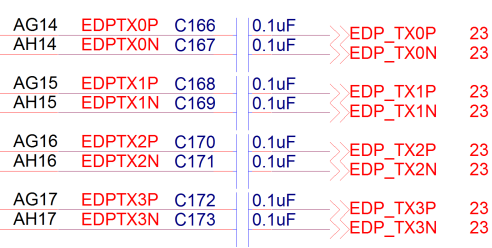

第三步，按照上述方法進行Port或者是Port Name進行偏置了以后，這樣我們的頁碼編碼就已經對齊了，如圖3-145所示，

 圖3-145頁碼編碼對齊示意圖

我們這里再介紹第二種對齊的方法，當我們已經把這個編碼放好了，我們只需要局部去對齊的話，可以使用Orcad自帶的對齊功能，操作功能如下，

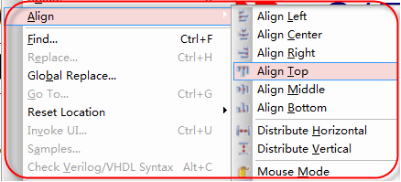

第一步，首先選中需要對齊的頁碼編碼，執行命令Edit-Align命令，如圖3-146所示，在彈出的界面中選擇對齊的模式即可，這樣就可以對頁碼編碼進行對齊了。

  圖3-146 頁碼編碼對齊命令示意圖
