【軟件技巧】SolidWorks繪制鈑金件之 斜接法蘭 特征使用

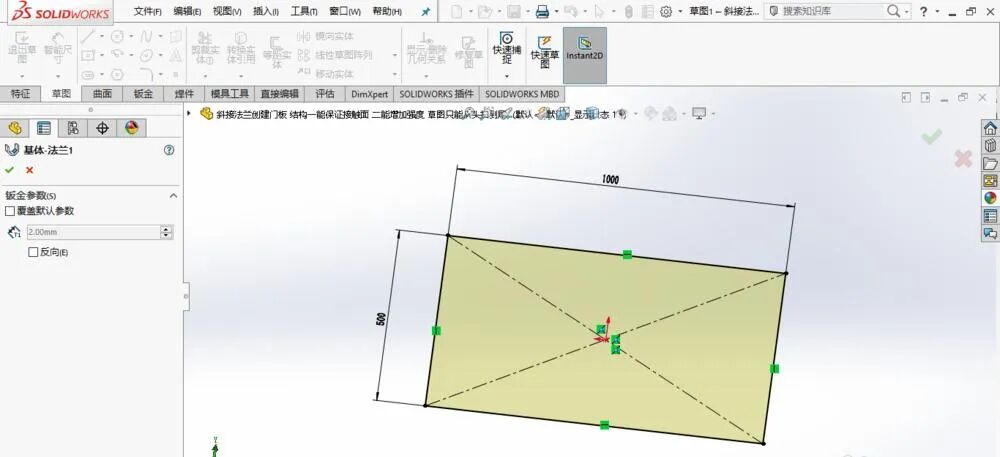

打開SolidWorks,新建一個零件模型。在前視基準面上繪制草圖,創建基體法蘭。鈑金厚度“2 mm”,折彎半徑“1 mm”。

【軟件技巧】SolidWorks繪制鈑金件之 斜接法蘭 特征使用的圖1

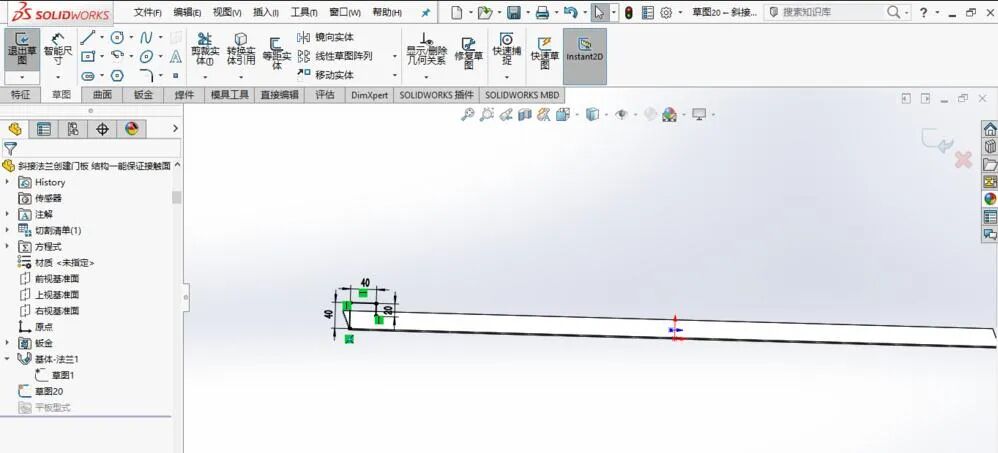

在鈑金側面繪制草圖,如圖所示。

【軟件技巧】SolidWorks繪制鈑金件之 斜接法蘭 特征使用的圖2

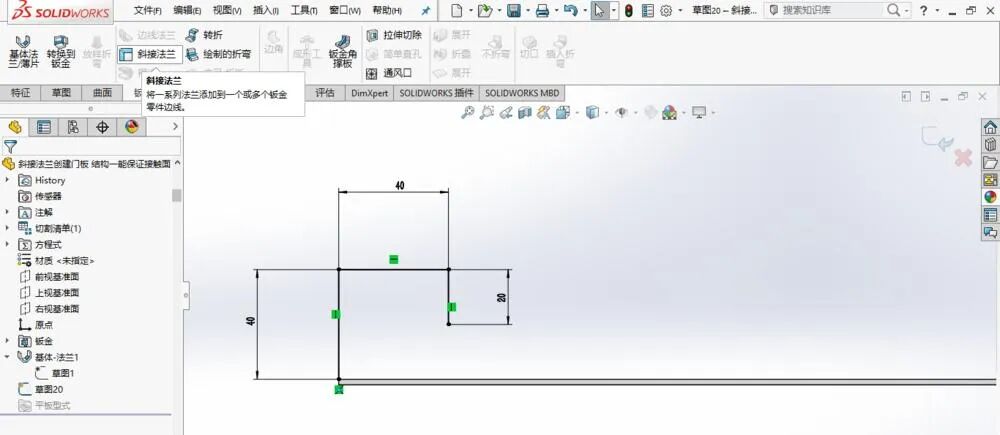

單擊“鈑金—斜接法蘭”命令。

【軟件技巧】SolidWorks繪制鈑金件之 斜接法蘭 特征使用的圖3

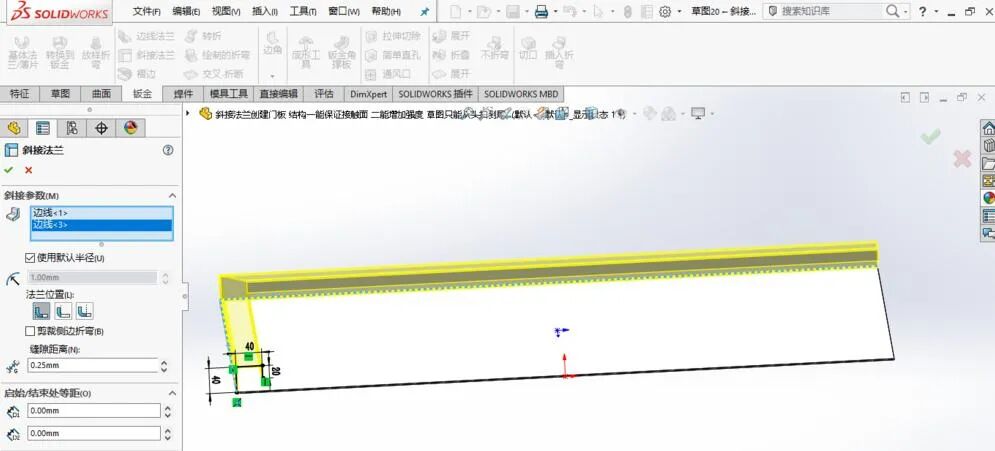

在斜接法蘭對話框中,依次選擇邊線,如圖所示。

【軟件技巧】SolidWorks繪制鈑金件之 斜接法蘭 特征使用的圖4

注意選擇邊線的過程中,需以順序依草圖從頭至尾選擇,否則無法順利生成斜接法蘭。

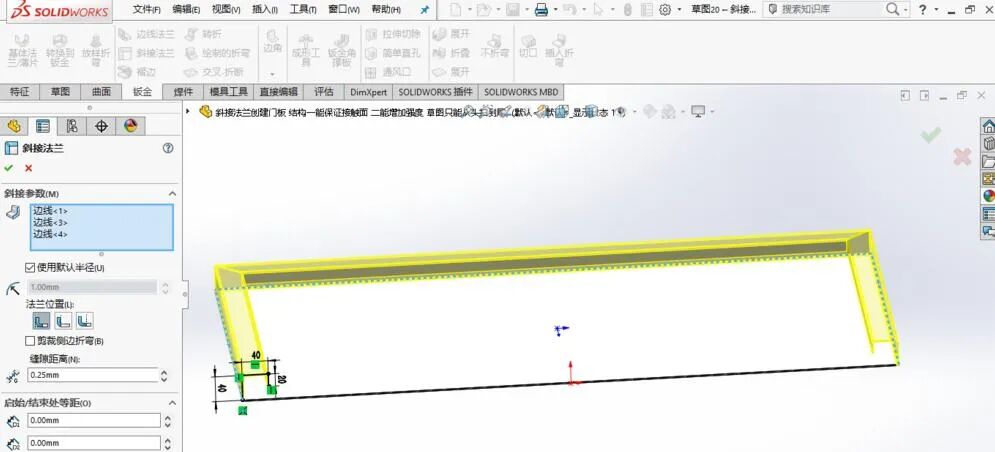

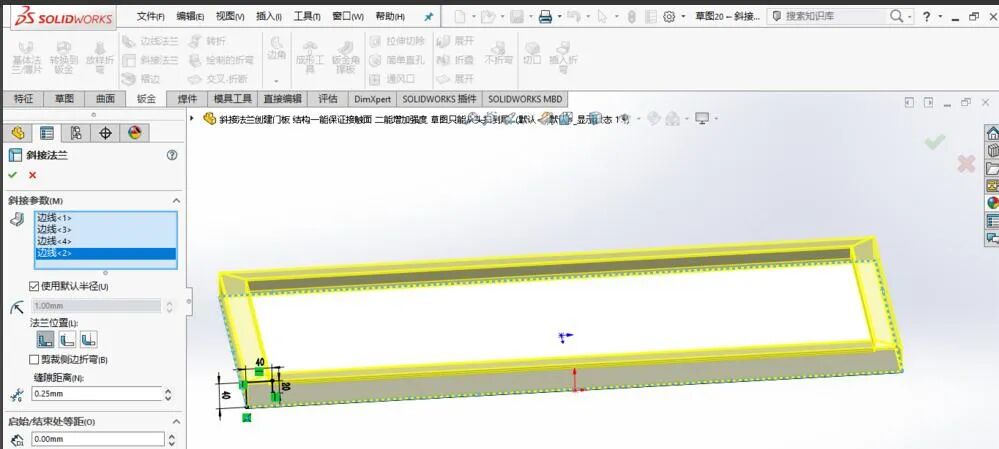

設置法蘭位置和縫隙距離等參數,單擊確定。

【軟件技巧】SolidWorks繪制鈑金件之 斜接法蘭 特征使用的圖5

【軟件技巧】SolidWorks繪制鈑金件之 斜接法蘭 特征使用的圖6

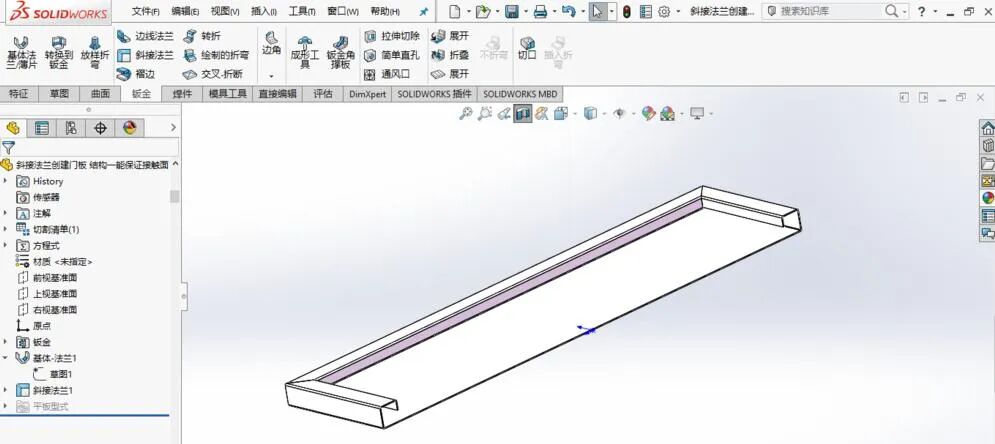

這種鈑金結構能夠顯著加強鈑金實體的強度,因此適合做門板。

【軟件技巧】SolidWorks繪制鈑金件之 斜接法蘭 特征使用的圖7

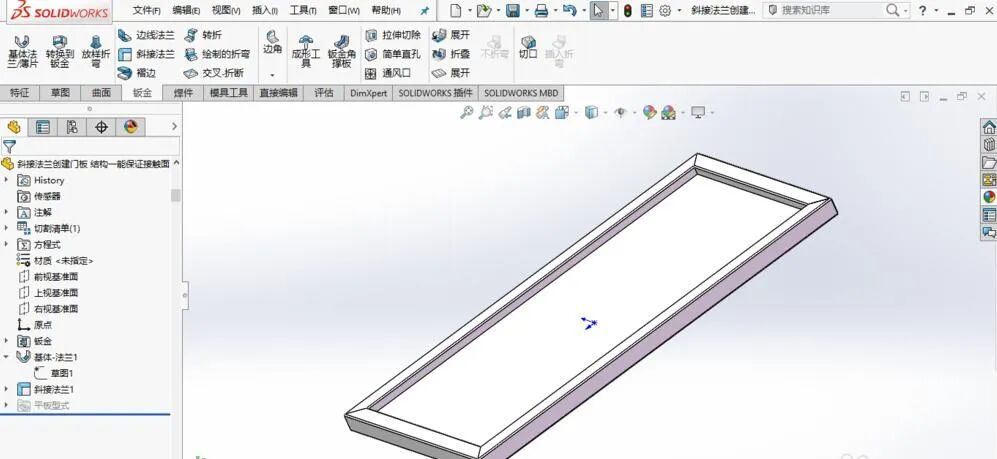

完成門板創建,保存模型。

【軟件技巧】SolidWorks繪制鈑金件之 斜接法蘭 特征使用的圖8
