Orcad原理圖中分頁符網絡后面的數字是怎么添加的呢？

答：Orcad繪制的原理圖，不同頁面的網絡連接都需要用到分頁符，我們可以看到很多的分頁符后面會有一個或者幾個數字，這些數字表示的含義就是這個網絡連接到的頁面的編碼，下面我們介紹一下如何添加這個頁碼，具體的操作如下：

第一步，在進行頁碼的編號之前，需要對標題欄的Page Number與Page Count的值，給每個頁面編號，必須執行此操作，否則后面無法加入頁面號，一般采用默認的模板都是有Page Number與Page Count的值，如圖3-135所示；



圖3-135 頁面設置示意圖

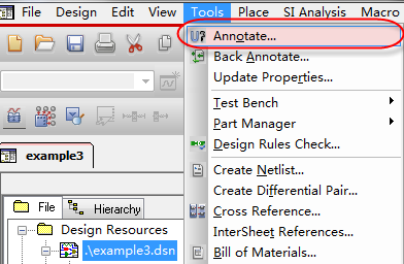

第二步，進入需要設置頁碼的原理圖界面，選中其中一頁原理圖（對該頁原理圖進行添加）或者是選中整個原理圖的根目錄（對整個原理圖進行添加），執行菜單命令Tools-Annotate，如圖3-136所示，對分頁符的網絡進行頁碼的添加；



圖3-136 網絡編碼示意圖

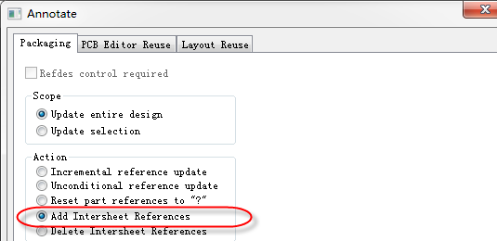

第三步，執行上述命令以后，彈出如圖3-137所示的對話框，在此頁面選擇“Packaging”界面，“Action”欄中選擇“Add Intersheet references”，然后點擊確定按鈕，執行下一步的操作；

 圖3-137 Annotate界面設置示意圖

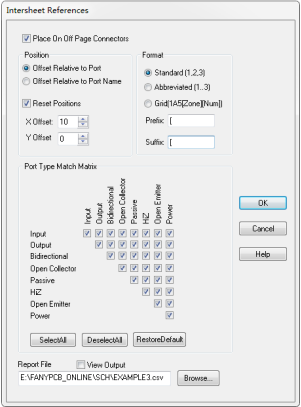

第四步，執行上一步操作以后會出現“Intersheet references”對話框，如圖3-138所示，在這界面還需要執行以下幾個操作：

l 勾選“Place On Off Page Connectors”；

l Position欄設置為“Offset Relative to Port Name”（以網絡名為基準偏移）；

l 勾選“Reset Position”；

l 建議頁面號的偏移量“X Offset”和“Y Offset”分別設置為10和0；

l “Format”欄設置為“Standard(1,2,3)”；

l 添加頁面號的Prefix（前綴）和Suffix（后綴），建議分別設置為“[”和“]”；

l 點擊對話框下方的“Browes...”，選擇工程的.csv文件路徑；

l 其余默認設置不變，點擊"OK"。

 圖3-138 Intersheet references界面設置示意圖

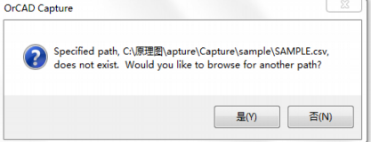

第五步，如果上一步選擇的工程.csv文件路徑不正確，則會出現如下提示，請點擊“是”選擇正確的.cvs文件路徑，如圖3-139所示；



圖3-139 csv文件設置示意圖

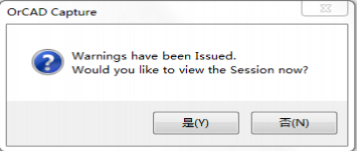

第六步，如果彈出如圖3-140提示，說明原理圖有錯誤，需要更正，可以在下方的提示欄中查看，并逐條確認并排除錯誤；

 圖3-140 錯誤排查示意圖

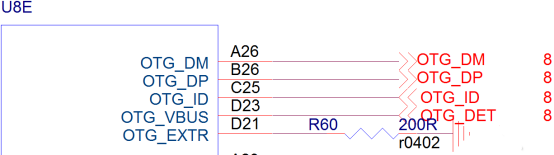

第七步，如果沒有出現提示說明添加頁面號成功。實際效果如圖3-141所示，只要有與其它頁面連接的off-page后面都添加了頁面號。

 圖3-141 添加網絡編碼示意圖
