怎么在Orcad的原理圖的Title Block中加入公司的logo呢？

答：在設計原理圖時，工程師們都喜歡在原理圖中加上自己的獨有標志或者是公司的logo，來表示這份原理圖是該工程師繪制的或者是該公司的產品，這里我們就教一下大家，如何將公司的logo加入的原理圖的Title Block中，具體的操作如下：

第一步，Title block是一個全局的變量，存在于每一頁的原理圖中，我們需要在庫里面的Title block加入圖片，然后更新到原理圖中；

第二步，在當前設計的庫Design Cathe路徑下找到Title block的庫，復制到本地的庫路徑下，才可以對其進行更改；

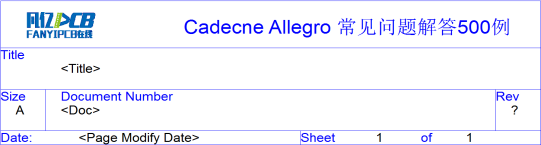

第三步，打開Title block的庫，進行更改，放置公司logo，點擊菜單Place→Picture，放置之前準備好的圖片，放置到Title block中，調整好大小以及位置，如圖3-133所示，這樣就把logo圖片加入到了Title block中；



  圖3-133 添加logo到Title中步驟示意圖

第四步，保存好調整的庫文件，在Design Cathe中對Title block進行替換庫，這樣原理圖中每一頁就替換成了帶公司logo的Title block了。

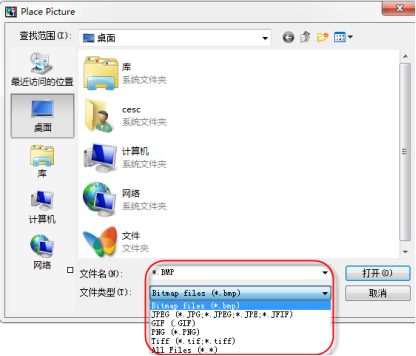

    這是運用更新庫的方法，直接在Title block的封裝庫里面添加公司的logo或者是個人標記，然后更新封裝庫就可以，因為Title block的庫是全局屬性。我們如果需要在其它地方添加的話，也是可以的，方法很簡單，隨意點開一張原理圖，點擊空白的地方，執行命令Place→Picture，然后選擇你要加入的圖片，支持的格式如圖3-134所示，選擇好圖片以后，點擊放置在原理圖的任意位置，調整為合適的大小即可。



       圖3-134 添加圖片格式示意圖
