OpticStudio STAR 模塊—數據導入和分析教程

宇熠科技

2022年1月10日 17:53

瀏覽：2233 收藏：1

STAR 模塊能夠用于將 FEA 數據包的熱和結構變形數據直接導入到 OpticStudio，以分析對光學系統性能的影響。這樣可以深入了解系統行為，并提供見解以做出合理的設計決策。本教程可指導您完成數據導入流程。（聯系我們獲取文章附件）

簡介

下方示例將指導您在 OpticStudio 中載入熱和結構變形數據。載入 FEA 數據后，即可使用預存在的分析查看光學性能的變化。 OpticStudio STAR 模塊（點擊查看詳情）

載入 FEA 數據

本文的下載部分提供了光學設計示例。

打開 OpticStudio 中的文件“SteeringPrismSystem_SEQ_v04.zar”。

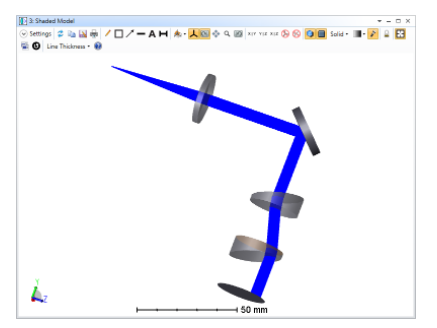

OpticStudio STAR 模塊—數據導入和分析教程的圖1

打開 Analyze...Wavefront...Wavefront Map 并進行以下設置：

顯示：偽彩色圖
采樣：128*128

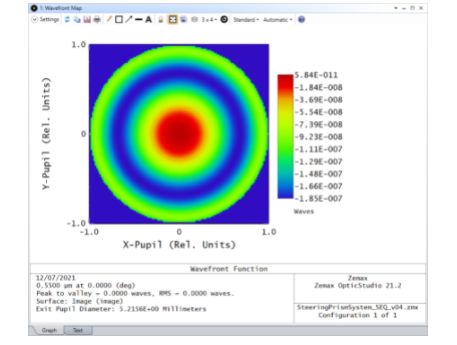

OpticStudio STAR 模塊—數據導入和分析教程的圖2

打開 Analyze...Surface...Sag 并進行以下設置：

顯示：偽彩色圖
采樣：129 x 129
面：5 - mirror

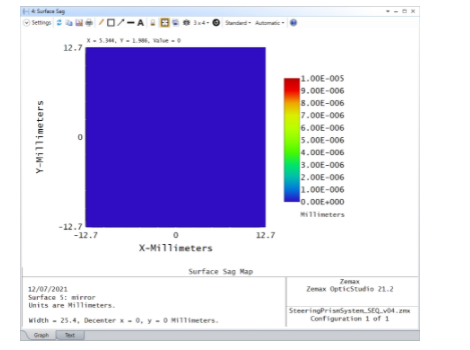

OpticStudio STAR 模塊—數據導入和分析教程的圖3

將所有窗口平鋪以方便更好地查看。單擊Setup...Window Options...Tile All Windows。
單擊STAR...Load FEA data。
在 “Load FEA Data” 窗口中，單擊 Load FEA，然后將顯示文件資源管理器窗口。
導航到 FEA 數據所在位置，選擇您需要的所有文件，然后單擊 Open。

STAR 模塊將自動根據文件結構對溫度曲線和面變形文件進行分類。

在下拉菜單中選擇每個 FEA 數據集的指定面。在此示例中，F(xiàn)EA 數據集文件名中包含了正確的面編號以供參考。

如果對多個 FEA 數據集指定了相同的光學面，將會出現警告指示。
圖形區將自動顯示指定的 FEA 數據集及其在空間中相對光學系統的位置

調整 FEA 數據

默認情況下，STAR 模塊使用全局坐標系匹配全局坐標參考面。在本例中，F(xiàn)EA 數據保存到了與 OpticStudio 中的全局坐標參考面匹配的全局坐標系中（面 2）。

在“變換”部分，使用 FEA Coordinate System 控制按鈕確認坐標系模式設定為 Global。

然后將會顯示 FEA 數據點的位置，并且應該會與光學面對齊。
單擊 Thermal 并對熱 FEA 數據集重復執行該過程。
在“變換”部分，使用 FEA Coordinate System 控制按鈕確認坐標系模式設定為 Global。
確認 FEA 數據集全部對齊后，單擊 OK (Fit FEA Data)。
