【原創分享】電子學中的百科書-二極管的誕生計


前幾篇文章我們討論了關于,基本半導體和本征半導體的關系以及將本征半導體中摻入,不同的雜質,會出現不一樣的物理現象。但僅僅這樣好像對電路進步沒有太大的作用。如果將這兩個雜質半導進行結合呢?

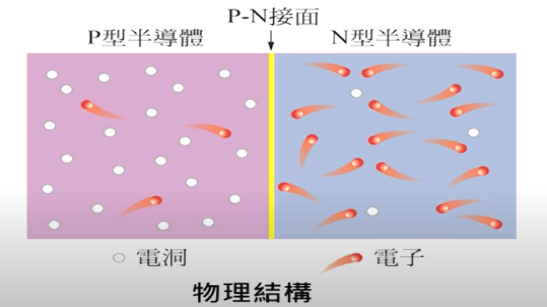

  如圖所示我們將P型半導體與N型半導體進行結合



【原創分享】電子學中的百科書-二極管的誕生計的圖1


中間的就是我們的PN首先兩個半導體結合后白色的圈圈代表空穴而紅色的代表電子那么也就是說多數載流子為空穴和多數載流子為電子的兩個半導體進行結合結合以后就沒有動靜了嗎答案是不可能

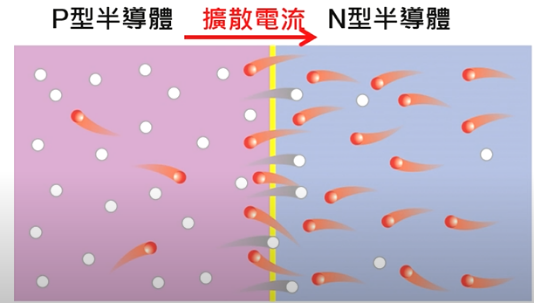

當我們的多數載流子空穴向少量空穴的半導體移動時也就是P型半導體的空穴向N型半導體進行移動的時候,會產生一個電流。這個電流叫做擴散電流即為(IF其實這個擴散電流可以是電子流或空穴流一般情況我們認為為空穴流



【原創分享】電子學中的百科書-二極管的誕生計的圖2


但是電子流與空穴流的方向相反但是空穴流的方向為我們的電流方向也就是由負到正這是我們第一次將基本物理概念中由正向負流的的電流概念打破

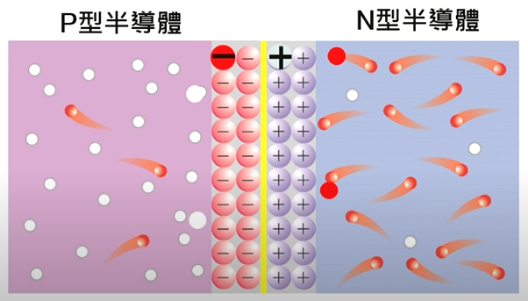

好了我們已經將兩個半導體充分進行結合其中中間會產生一個物理現象就是我們一開始說的PN當兩個半導體結合后N型半導體會向P型半導體擴散流入電子與P型半導體的空穴進行結合,繼而相互吸引,就會在PN半導體截面處形成一個正離子但是如果一直結合下去就會產生空乏區這是由于P型半導體向N型半導擴散而形成的。

如圖所示

 【原創分享】電子學中的百科書-二極管的誕生計的圖3

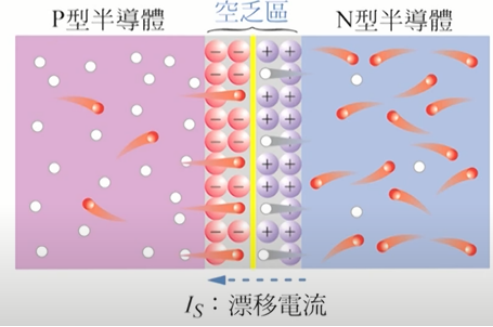

那么當N型半導體向P型半導體進行流入呢?即叫做漂移電流,也就是所說的負離子。

其中漂移電流為少數載流子向多數載流子移動的逆向飽和電流記做IS

如圖所示


【原創分享】電子學中的百科書-二極管的誕生計的圖4

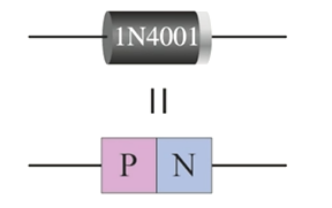

那么現在我們以及通過半導體技術將,二極管制作出來,但是我們需要在外邊給其做一件衣服,所以我們常見的二極管封裝為:



【原創分享】電子學中的百科書-二極管的誕生計的圖5


其中有標記的一側為陰極,即為N型半導體,沒有標記的為陽極,即為P型半導體。

其電路符號如圖所示



【原創分享】電子學中的百科書-二極管的誕生計的圖6


好了關于二極管的誕生就介紹到這里但是現在的二極管由于其PN結限制會產生一個門檻那么這個門檻是什么如何去掉這個門檻對于這個門檻我們有需要怎么樣呢請看下篇收賄賂的電子元件-二極管


|本文凡億教育原創文章,轉載請注明來源
