三相不平衡負荷的計算原則

1. 單相負荷盡量平均分配到三相上。

2. 當無法使三相完全平衡時，宜取最大一相負荷的三倍作為等效三相負荷，并以此等效三相負荷，作為計算相應回路中的電流和選配相應回路的開關、導體等設備的依據 不包括三相電力變壓器容量的選配 。

3. 當單相負荷的總計算容量小于計算范圍內三相對稱負荷總計算容量的15％時，應全部按三相對稱負荷計算；當超過15％時，應將單相負荷換算為等效三相負荷，再與三相負荷相加。

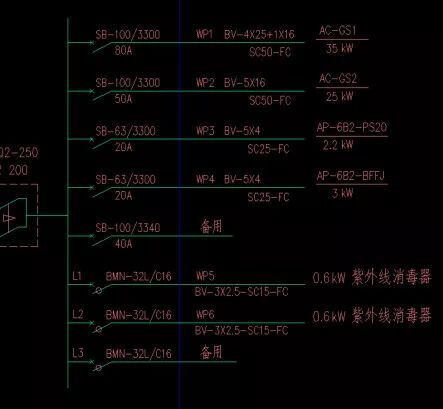

三相負荷總容量 （WP1~WP4）：

35+25+2.2+3=65.2KW

單相負荷總容量（WP5~WP6）：

 0.6+0.6=1.2KW

1.2/65.2=0.018<15%

應全部按三相對稱負荷計算。

本配電箱的設備容量為：65.2+1.2=66.4KW

當單相負荷的總計算容量小于計算范圍內三相對稱負荷總計算容量的15％時，應全部按三相對稱負荷計算；

---

當超過15％時，應將單相負荷換算為等效三相負荷，再與三相負荷相加。

三相負荷總容量（WP1~WP2）:

13.5+13.5=27KW

單相負荷總容量(WL1~WL5)：

0.5+0.5+1+1+2.0+1.0=6KW

6/27=0.22>15%

所以應將單相負荷換算為等效三相負荷，再與三相負荷相加。

圖中單相負荷:

L1相=0.5+1.0=1.5KW

L2相=0.5+2.0=2.5KW

L3相=1.0+1.0=2.0KW

等效三相負荷為最大相的三倍，即7.5KW

本配電箱的設備容量為：27+7.5KW=34.5KW

當單相負荷的總計算容量超過15％時，應將單相負荷換算為等效三相負荷，再與三相負荷相加。

---

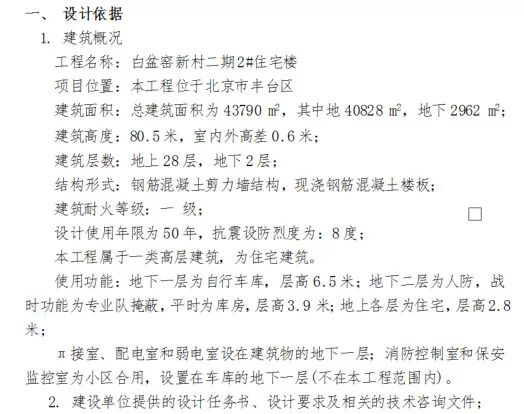

需要系數法 住宅工程計算實例

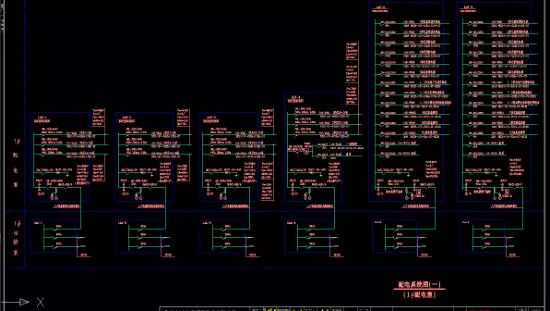

配電柜系統

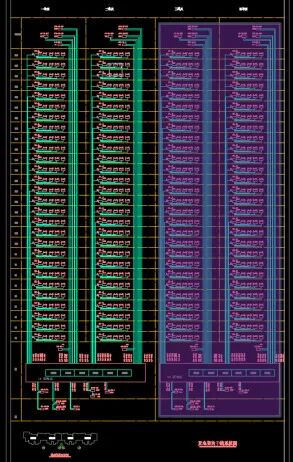

豎向配電干線系統圖

---

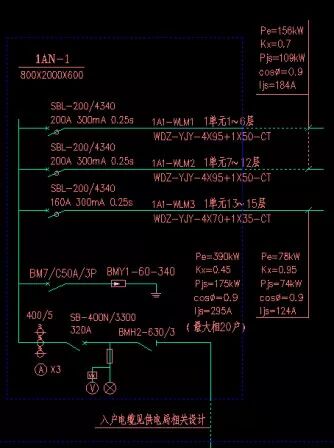

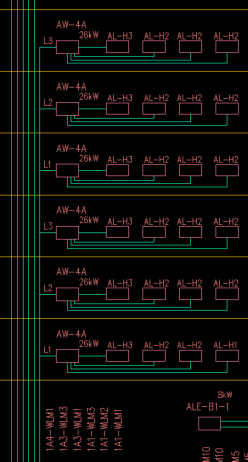

1AN-1柜中WLM1回路計算

本干線三相負荷平衡，可以按三相計算：

Pe=26*6=156KW

Kx=0.7（三相24戶）

Pjs=109KW

cosφ=0.9

ljs=184A

WLM2與WLM1回路相同

---

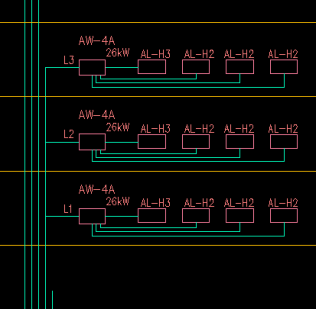

1AN-1柜中WLM3回路計算

本干線三相負荷平衡，按三相計算：

Pe=26*3=78kW

Kx=0.95（三相12戶）

Pjs=74Kw

cosφ=0.9

ljs=124A

---

1AN-1柜的負荷計算

三根干線均為三相負荷平衡，配電柜的負荷也是三相平衡的。

按三相公式計算：

Pe=156+156+78=390KW

Kx=0.5（三相60戶）

Pjs=195KW

cosφ=0.9

ljs=328A

這時候，總進線可整定350A。但是，當地供電局規定，配電柜進線的整定電流不宜大于320，故取系數0.45（此系數介于通用值與可采用值之間）。整定320，接近于計算電流.

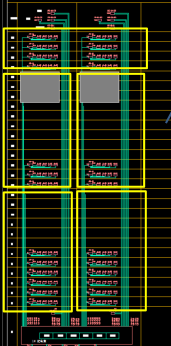

每根干線可以負擔六層，保證干線滿負荷，一面柜子只能承載兩根干線，則需用五面配電柜。（10根干線）

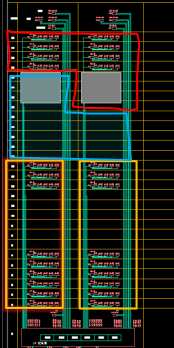

調整局部干線負荷，使得配電柜子滿負荷，則需用四面配電柜。（12根干線）

---

1AN-4柜中WLM1回路計算

本干線三相負荷不平衡，取最大一相負荷的三倍作為等效三相負荷：

Pe=26*2*3=156KW

Kx=0.7（單相8戶）

Pjs=109Kw

cosφ=0.9

ljs=184A

(最大相為L1）

當無法使三相完全平衡時，宜取最大一相負荷的三倍作為等效三相負荷，并以此等效三相負荷，作為計算相應回路中的電流和選配相應回路的開關、導體等設備的依據不包括三相電力變壓器容量的選配。

---

1AN-4柜中WLM2回路計算

本干線三相負荷不平衡，取最大一相負荷的三倍作為等效三相負荷：

Pe=24*2*3=144KW

Kx=0.7（單相8戶）

Pjs=101KW

cosφ=0.9

ljs=170A

（最大相為L3）

---

1AN-4柜中WLM3回路計算

本干線三相負荷平衡，可以按三相算，也可以按單相計算。下面按三相計算：

Pe=24*3=72KW

Kx=0.95(三相12戶）

Pjs=68KW

Cosφ=0.9

ljs=115A

---

14AN-4配電柜負荷計算

因為三相負荷不平衡，不能籠統地按三相負荷計算。先算三根干線：

WLM1:L1 26+26=52,L2=L3=26

WLM2:L1=L2=24,L3=24+24=48

WLM3:L1=L2=L3=24

再算WLM4~WLM5

Pe=10+10=20

Kx=1

Pjs=20

合計：L1=52+24+24=100

L2=26+24+24=74

L3=26+48+24=98

取最大相的三倍等效成三相負荷：

Pe=100*3=300KW

Kx=0.55（單相16戶）

Pjs=165KW

合計整個柜子：

Pjs=165+20=185

Kx=185/320=0.58

cosφ=0.9

ljs=311A

要點：盡量保持三相平衡

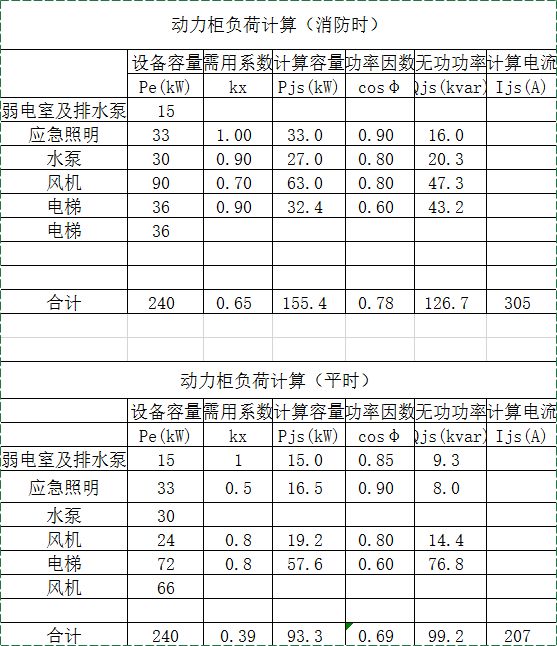

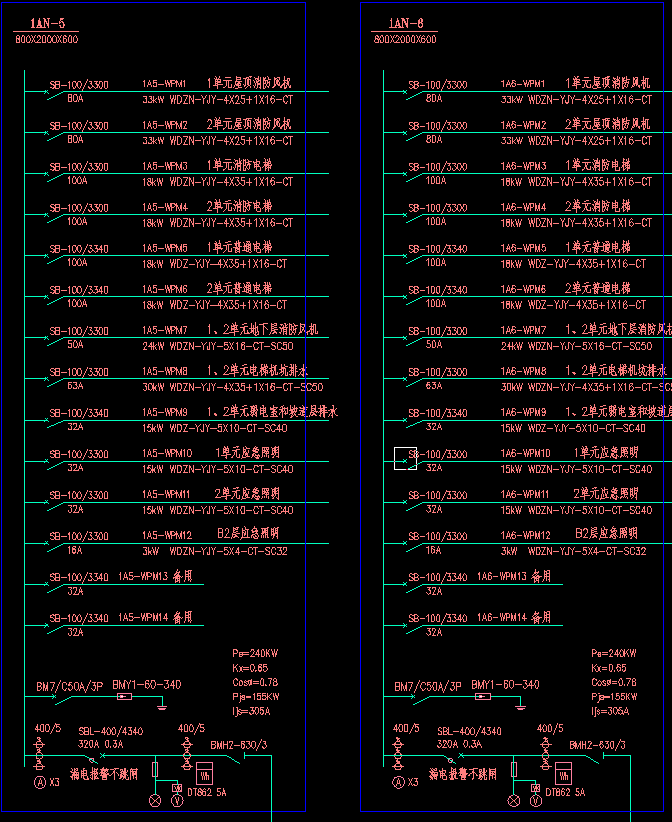

消防時負荷：

Pe=240KW

風機12臺(33+33+24)*0.7=63

電梯2臺（18+18）*1=36

水泵4臺（7.5*4）*0.9=27

應急照明：15+15+3=33

Pjs=63+36+27+33=159Kw

平時負荷：

Pe=240

風機6臺24*0.8=19.2

電梯4臺（18+18+18+18）*0.8=57.6

弱電室及排水泵15*1=15

應急照明（15+15+3）*0.5=16.5

Pjs=19.2+57.6+15+16.5=93.3

小結

1. 單相負荷盡量平均分配到三相上，不平衡時，取最大相負荷的三倍作為等效三相負荷。

2. 當單相負荷的總計算容量小于計算范圍內三相對稱負荷總計算容量的15％時，應全部按三相對稱負荷計算；當超過15％時，應將單相負荷換算為等效三相負荷，再與三相負荷相加。

3. 配電柜的負荷計算，應包括備用負荷。因為末端互投裝置為自動切換。

4. 考慮不同的使用時間和用途，應滿足最大需求量的情況。
