本文旨在介紹如何在OpticStudio中模擬K-相關分布散射模型，并用實例分析將該模型與Harvey-Shack (ABg) 散射分布模型進行了比較。
（聯系我們獲取文章附件）
簡介
表面微粗糙度引起的散射通常具有 K-相關模型 (K-correlation model) 的特征。
1 該模型除了在小散射角區域有所不同外，與 Harvey-Shack (ABg) 模型十分相似。
在 OpticStudio 中，如果用戶想要使用K-相關散射模型對表面散射分布進行建模，則需要輸入大量的參數，并且這些參數都必須由用戶測量。
本文將概述 K-相關散射模型背后的理論知識，并展示在OpticStudio中建模的實例。
K- 相關散射模型

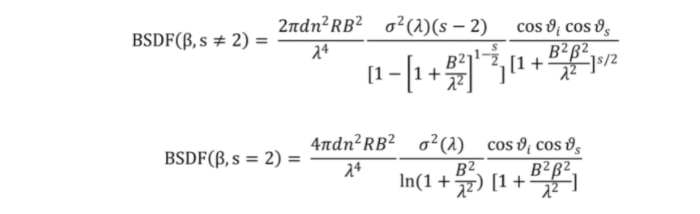

K- 相關模型的雙向散射分布函數 (BSDF) 由 Dittman
2 提供：
其中s是有效的 RMS 表面粗糙度，

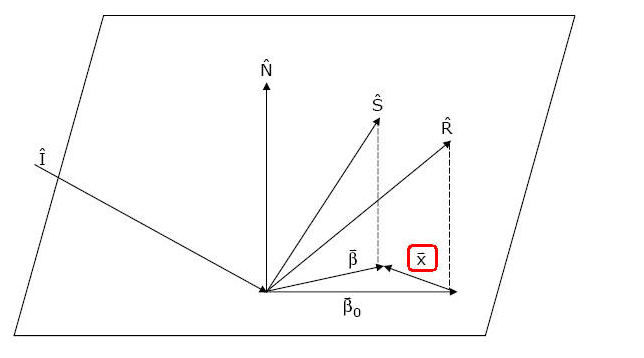

s 是在高空間頻率中 BSDF 的 log-log 斜率，β 則被定義為散射角 (?s) 的正弦減去鏡面反射角/透射角的正弦，上面的公式中的 β對應 OpticStudio 中的向量x：
我們發現 K-相關散射分布模型與 Harvey-Shack (ABg) 散射模型非常相似。它們之間的主要區別在于 K-相關模型在小散射角度時會有偏移：

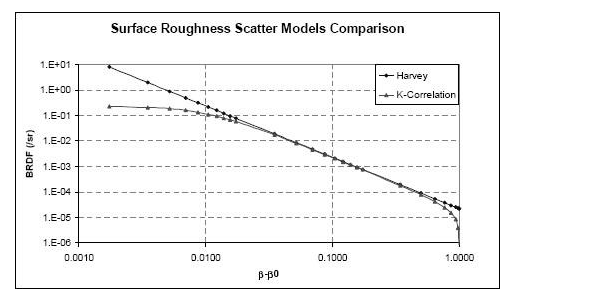

圖
1
：
K-
相關
與
Harvey-Shack
散射模型的比較。如
Dittman
所述，
K-
相關模型在小角度處會有偏移，這與在拋光表面上觀察到的散射行為一致。
Dittman 指出這種偏移與在許多拋光表面上觀察到的散射行為是一致的。
K-相關模型的 BSDF 不能進行解析積分，但在 OpticStudio 中可以運用蒙特卡羅功能來實現這種散射分布的模擬。如果我們忽略 BSDF 方程中的 cos(?s)項并使 ?i = 0，全積分散射 (TIS) 的近似形式為：
正如我們所看到的，K- 相關散射模型需要輸入大量的參數，我們將在下文中更詳細地介紹這些參數。
注：如果用戶獲得的特定散射表面信息是實測的 BSDF 數據，而不是通過將實測表面粗糙度數據擬合到 K-相關模型得到參數時，我們強烈建議直接使用實測的 BSDF 數據進行表面散射分布建模。下一期我們將會詳細介紹
在 OpticStudio 中直接使用實測 BSDF 數據的具體步驟。
K-相關散射模型的參數輸入
K-相關散射模型可以被6個參數所定義：
R = 表面透射/反射率
dn = 表面邊緣折射率的變化
σ = 整體等效RMS表面粗糙度(μm)
λ = “測量”波長(μm)
B = 2πL，其中 L = 常規表面波長
s = 高空間頻率中 BSDF 的 log-log 斜率
等效 RMS 表面粗糙度是在0到1/
λ的空間頻率范圍內計算的，其中選擇非零值
λ 是為了給全積分散射 (TIS) 提供一個有限的歸一化因子。用表面粗糙度的實驗測量來推導K相關散射的參數時，
λ 的選擇完全隨機。
λ 用于定義逆截止頻率和計算測量數據的功率譜密度 (PSD)，隨后功率譜密度 (PSD) 將被轉換成 BSDF。如果實驗人員在分析測量的表面粗糙度數據時選擇了

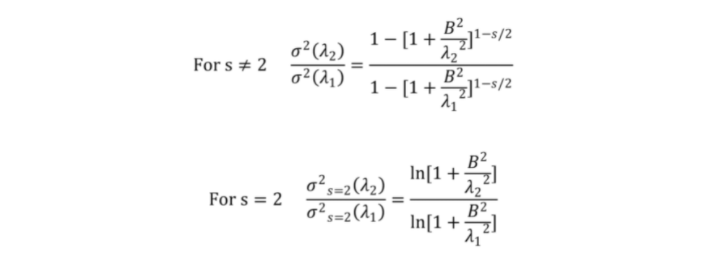

λ這個值，則在其他波長下的等效表面粗糙度可根據以下公式計算：
如果某一特定表面的可用信息是實測的 BSDF 數據而不是表面粗糙度數據，我們強烈建議在 OpticStudio 中對表面散射分布建模時直接使用實測的 BSDF 數據。
下一期
我們將會詳細介紹
在 OpticStudio 中使用 BSDF 數據建模表面散射的步驟。

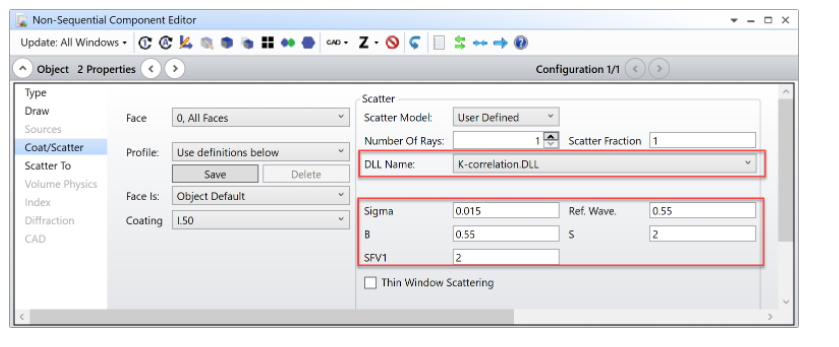

在 OpticStudio 中，表面透射/反射系數 (R)是由表面的膜層（或未設置膜層）決定的，而表面邊界處的指數變化 (dn) 則是直接計算的。剩下四個 K-相關 BSDF 的參數 (
σ,
λ,

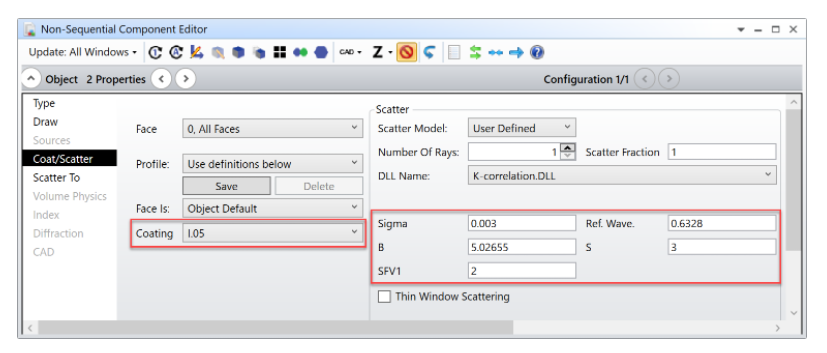

B, s) 必須在 OpticStudio 中作為 K- 相關散射的參數輸入：
DLL 需要一個額外的參數 (SFV1) 來為散射函數查看器 (SFV) 讀取dn的值。
雖然 dn 可用于 DLL 中直接計算光線在一個已知的物體上的散射情況，但由于 SFV 的設計為不綁定于任何特定的物體，所以 SFV 無法直接讀取 dn 的值。
所以為了保證SFV 功能中 BSDF 的精確計算，我們必須額外讀取 dn 的值（這對OpticStudio模型中實際的散射光線分布沒有影響）。
相關的 DLL (K-CORRELATION.DLL) 包含在 OpticStudio 中，并位于相應的安裝文件夾中 ({Zemax}\DLL\SurfaceScatter\)。
s的輸入值對應參考波長（=“測量”波長），由 “Ref. Wave.”參數定義，而在K-相關BSDF方程中使用的λ值對應光線的波長。在光線波長下的等效 RMS 表面粗糙度由 l 和 s 的輸入值使用上述公式（關聯 σ(
λ2) 和 σ(
λ1) 的公式）計算。一旦確定了 σ 的換算值，則利用以下公式計算全積分散射：
當重點采樣關閉時，用 DLL 計算的 TIS 值會被用來確定光線散射的能量；其余的入射能量則遵循鏡面光線路徑。為了確保 TIS 的計算在這種情況下能夠正常運行，請將“散射比例 (Scatter Fraction)”設置為1，如上所示。
當重點采樣啟動時，光線散射的能量由“散射比例”參數確定。因此，這時用戶應該用使用上述公式計算出的 TIS 值手動設置“散射比例”參數。
在任何一種情況下，如果輸入?yún)?shù)使得 TIS > 1，則 DLL 將不運行散射，且所有的入射能量將遵循鏡面光線路徑。
簡單示例
本示例考慮法向入射光鏡面散射的情況，假設表面反射系數為0.95，在 632.8 nm的波長下，等效 RMS 表面粗糙度為3 nm。另外，我們假設表面的是由常規的表面波長0.8 mm所測量的，BSDF 的 log-log 斜率為3。該曲面的 K- 相關模型的輸入?yún)?shù)如下所設置：

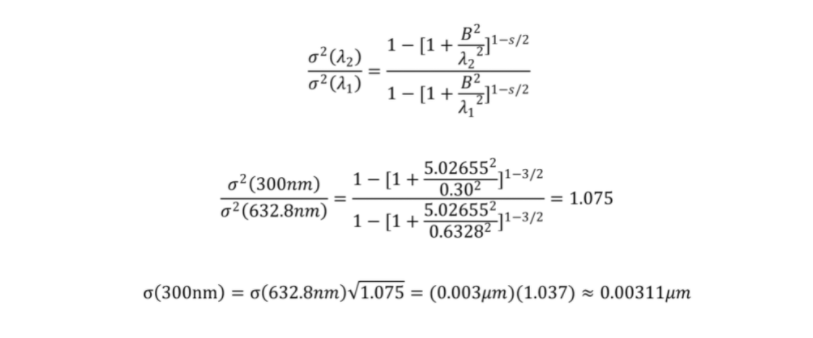

對于波長300 nm的光在這個表面上的散射，我們可以使用上文提供的公式來計算等效表面粗糙度：
該值可用于計算TIS：
因此，在這種情況下，大約1.6%的入射能量在反射時從表面散射，而其余的反射能量將遵循鏡面反射光線的路徑。
我們設計了簡單的 OpticStudio 文件( Simple Example.ZMX) 來驗證這個計算。該文件位于本文附件的 ZIP 文件夾中

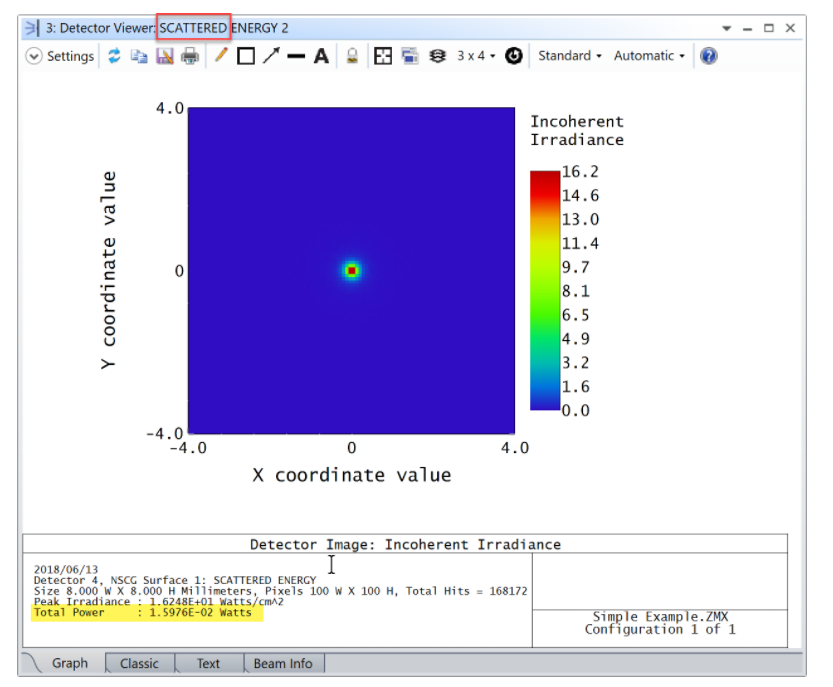

(聯系我們獲取文章附件)。在這個文件中，一個小探測器（物體3）被放置在軸上以測量鏡面反射光線的能量，而大探測器（物體4）則用來測量散射光的能量。我們發現進入散射的能量大約是1.6%，與預期一致：
注意：使用單個檢測器和光線過濾字符串 (filter strings) 也可以完成相同的計算。
比較 K- 相關散射和 ABg 散射模型
從 BSDF 方程可以看出，K- 相關散射模型與 ABg 模型非常相似。實際上，我們發現使用以下輸入?yún)?shù)時，兩個模型給出的結果幾乎是一致的：
?i (= incident angle) = 0 degrees
K-correlation model: B = λ; S = 2
ABg model: A = [4π ? R ? dn2 ? σ2] / [lin(2) ? λ2]; B = 1; g = 2
在這種情況下，ABg模型的BSDF方程為：

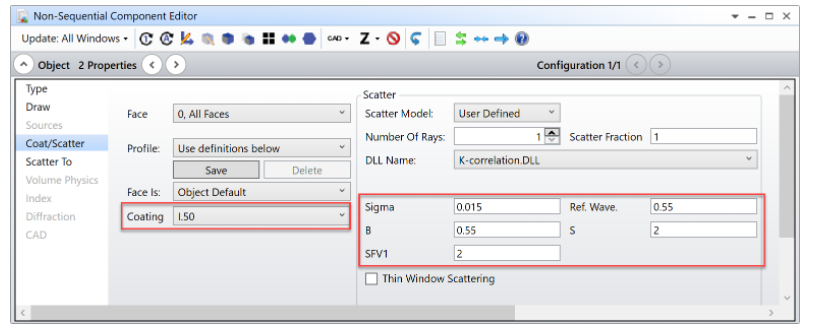

K- 相關模型的 BSDF 方程與上述方程幾乎是相同的，因?yàn)樗话粋€(gè)額外的cos(?s) 項。正是這個附加項的存在導致了 K- 相關 BSDF 中的小角度偏移，Dittman 指出這與許多在拋光表面上的觀察到的現象是一致的。我們創建了 OpticStudio 文件 (K-correlation vs. ABg.ZMX) 來研究鏡面在正入射時散射產生的輻射強度分布的結構。該文件在本文附件的 .ZIP 文件夾中提供。與前面的示例一樣，該文件包含兩個探測器：一個用于記錄鏡面能量，另一個用于記錄散射強度圖。在這種情況下，K- 相關模型的設置如下：

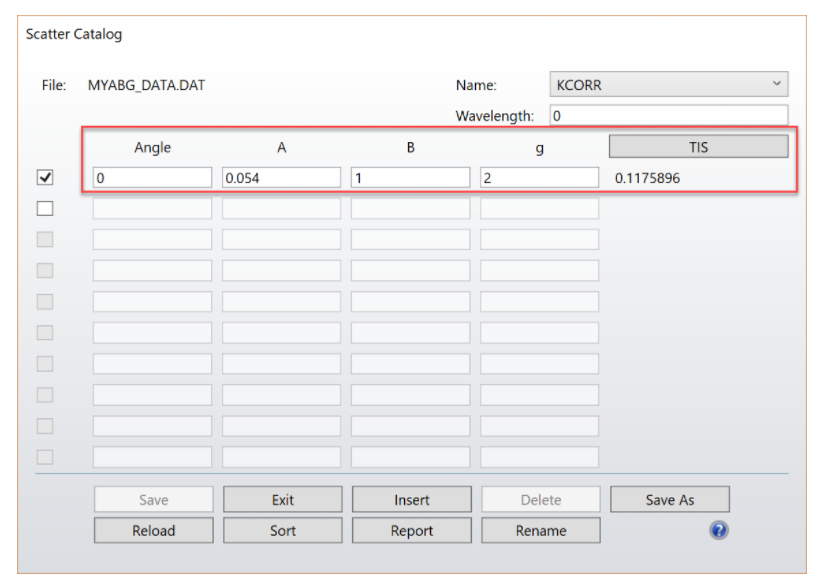

這些輸入對應的 TIS 值為0.117（此時，光線波長=參考波長=0.55 mm）。我們再創建一個 ABg 散射模型來模擬這些 K- 相關參數，并使其計算出相同的 TIS值：

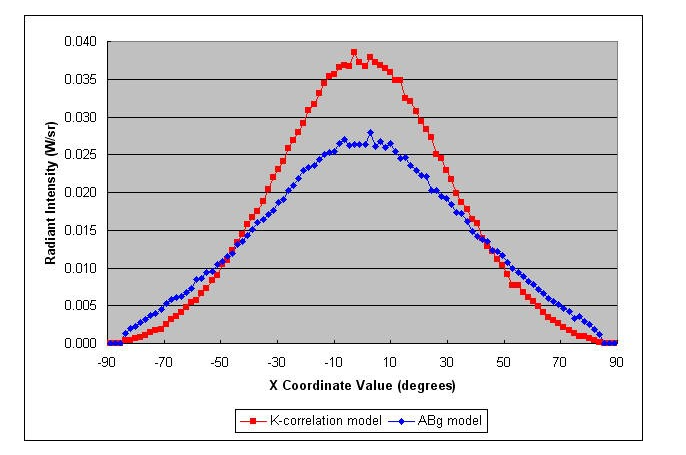

我們會得到兩種散射模型 Y = 0度的輻射強度數據，并將結果繪制在Excel 圖上：

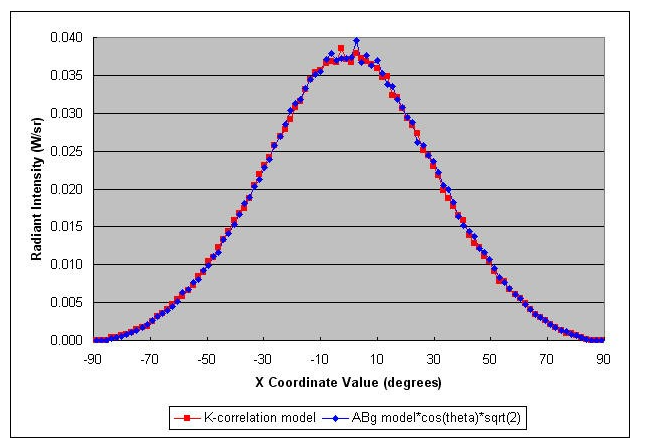

正如預期，由于 BSDF 中 cos(?s) 項的存在，K- 相關模型結果的峰值更高。K-相關模型的輻射強度也更大，因?yàn)檫@是讓兩種模型間的 TIS 值（= 散射分布的積分）相等所必需的。用峰值振幅比（≈√2）和散射角余弦對 ABg 模型的結果進行縮放，得到與 K-相關模型完全一致的結果：
