1. 前言

環境是人類生存的保障，能源是人類發展的動力，能源與環境問題與人類生存發展息息相關。汽車作為現代人們?nèi)找嬉蕾嚨慕煌üぞ撸粌H消耗了大量的傳統能源，而且對環境造成很大污染。隨著電池技術、控制技術等技術的發展，電動汽車的性能越來越好，成本逐漸降低，電動車將具備與傳統汽車競爭的能力。變速器作為電動汽車動力總成至關重要的一部分，它的NVH (Noise, Vibration, Harshness)[1]性能是影響汽車整體NVH性能的重要因素之一。電動汽車由于沒有發動機等噪聲的掩蓋，變速器噪聲顯得尤為突出。所以在開發設計變速器階段，設計者需要多加考慮。傳遞誤差的大小直接關系到變速器NVH性能的好壞，通過對齒輪想修形可以降低傳遞誤差從而達到降低變速器嘯叫，這種方法簡單實用，并且成本。

2. 傳遞誤差的定義

如果一對完美的齒輪在零載荷下嚙合，漸開線幾何數學規定了從動齒輪與主動齒輪接觸點長度相等，兩者轉動的角度與齒數成比例。但是，實際上由于加工誤差和裝配誤差等的存在，導致從動齒輪在理論位置的前方或后方。從測量的旋轉角度來看，齒輪傳遞誤差]可以表示

式中，TE為傳遞誤差；θ2、θ1分別為從動齒輪和主動齒輪轉角；rb2、rb1分別為從動輪和主動輪半徑。

本文在傳動系統分析軟件中建立變速器模型，具體步驟如下所示：

（1）通過建立軸、齒輪對、同步器、軸承等部件，建立完成后在仿真軟件中按照?qǐng)D紙要就進行裝配，并且添加功率流運轉模型，步驗證模型的可行性。

（2）初步模型建立完成后需要對軸齒材料，在此過程中需要考慮齒輪精度及熱處理方式。

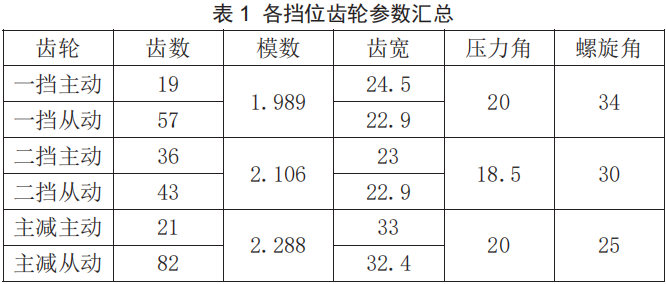

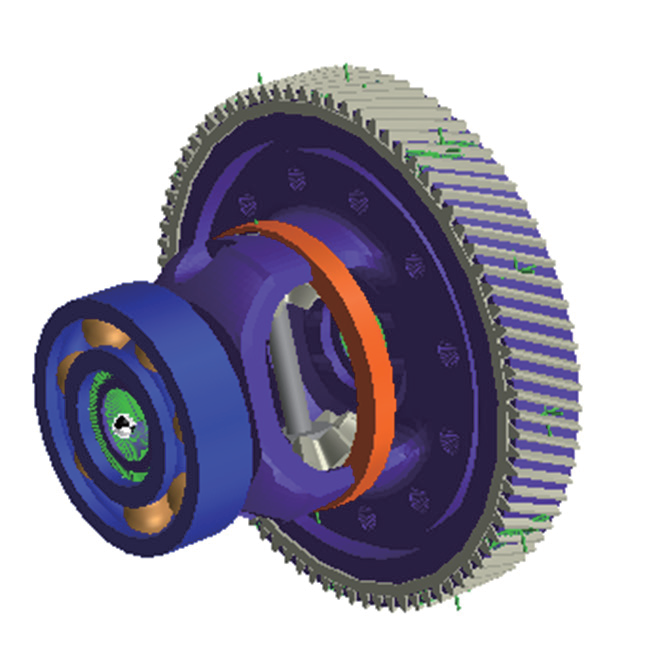

（3）通過將變速器殼體及差速器殼體有限元化后導入仿真軟件中，建立變速器整體的剛?cè)峄旌蟿?dòng)力學模型。齒輪具體參數如表1所示，差速器導入后見圖1，總體動力學模型見圖2，變速器平面布局圖見圖3 。

圖 1 差速器導入后模型示意圖

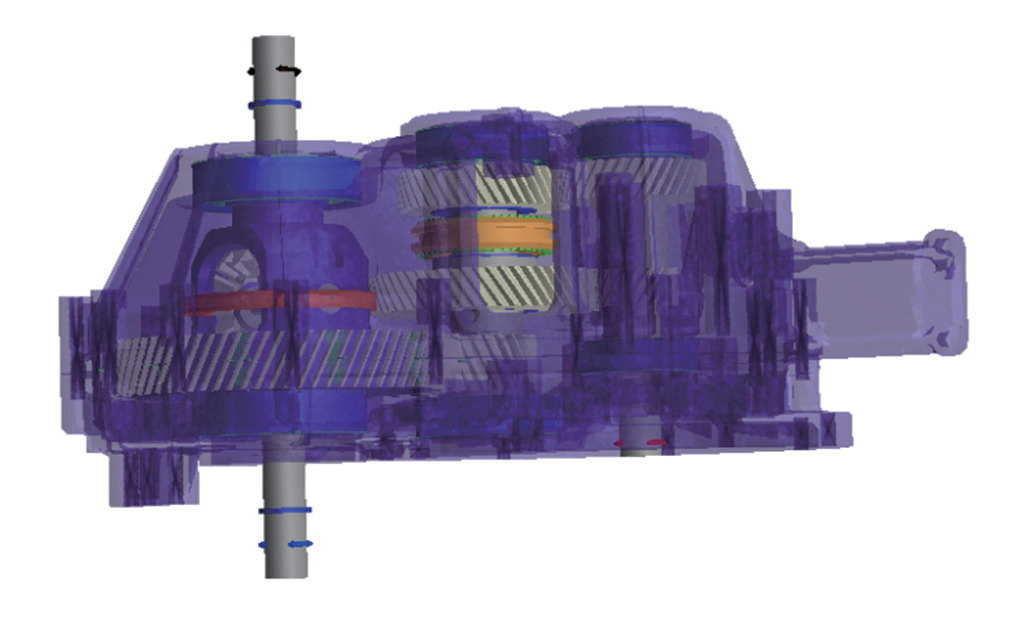

圖 2 外殼體導入后模型示意圖

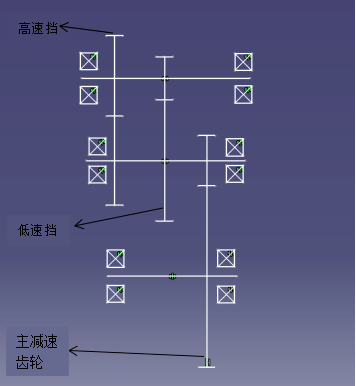

  圖 3 變速器平面布局圖

3. 模態分析

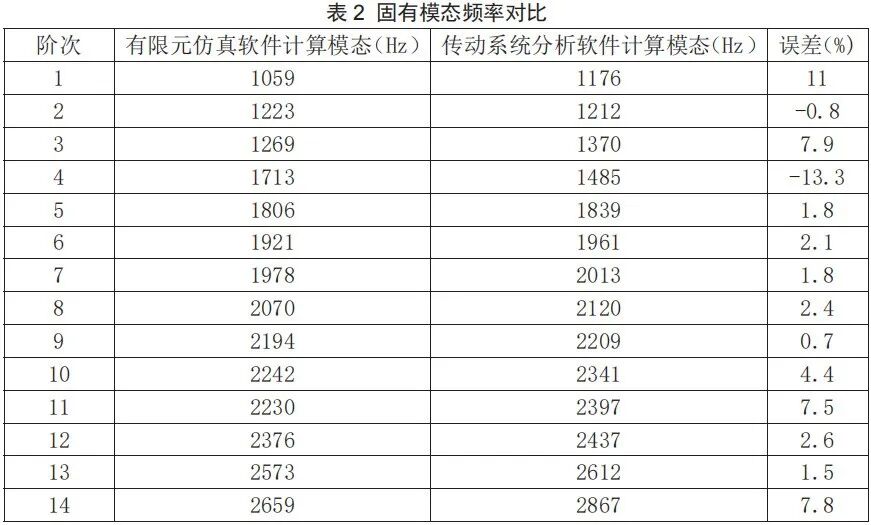

為了驗證模型的準確性與合理性，本文將不同仿真分析軟件求解得到的模態階次及振型進行對比。求解結果見表2。

通過固有頻率我們可以看出，兩者基本吻合。下面將前六階振振型對比：

4 有限元仿真軟件一階振型                  圖 5 傳動系統分析軟件一階振型

圖 6 有限元仿真軟件二階振型                    圖 7 傳動系統分析軟件二階振型

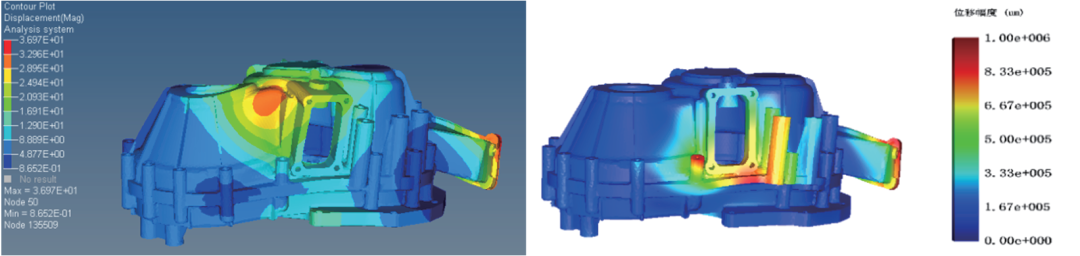

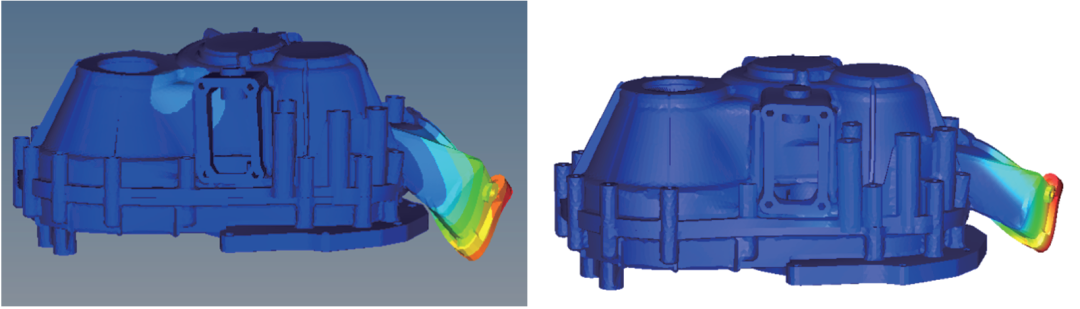

8 有限元仿真軟件三階振型                 圖 9 傳動系統分析軟件三階振型

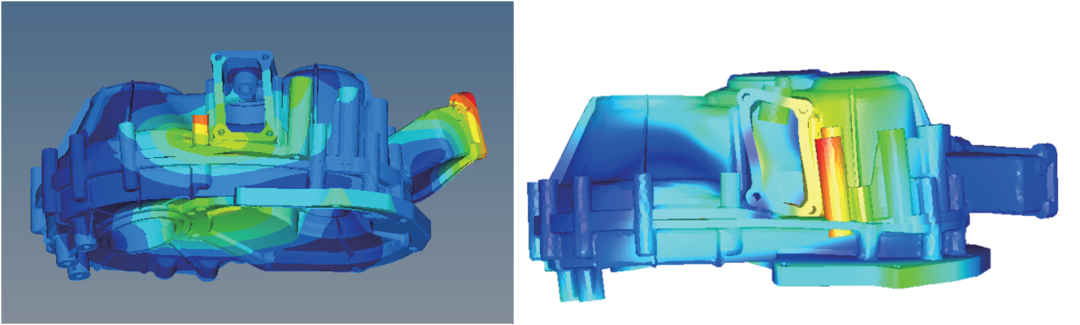

圖10 有限元仿真軟件四階振型

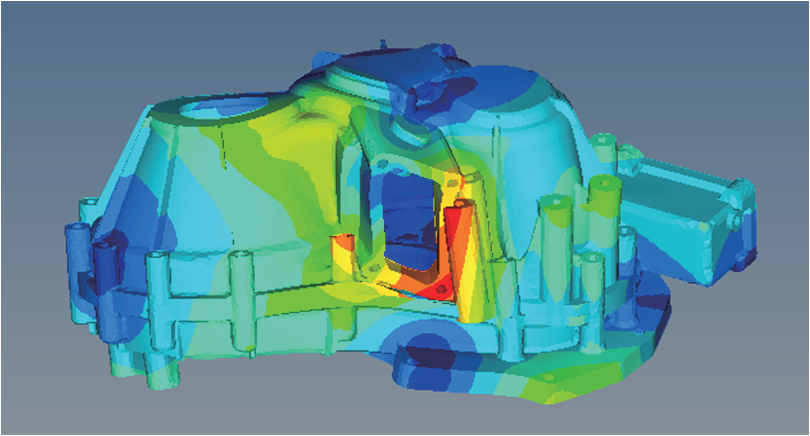

圖 11 傳動系統分析軟件四階振型

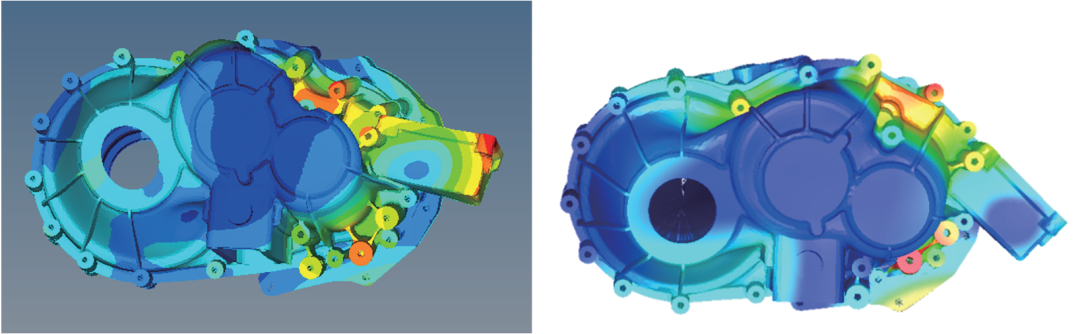

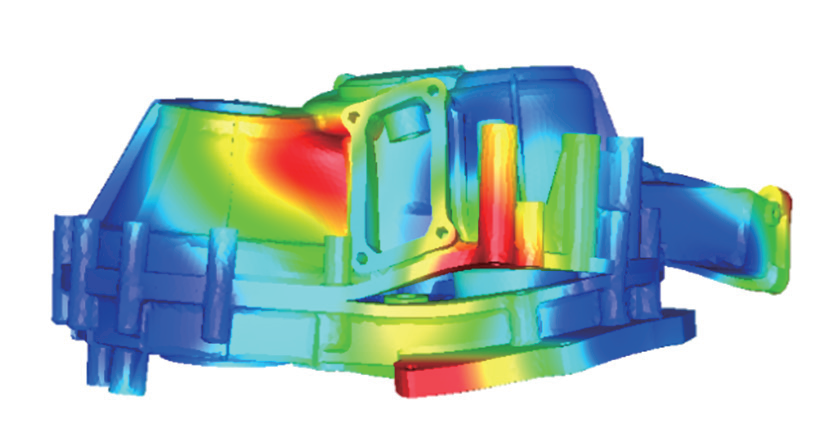

圖12 有限元仿真軟件五階振型                  圖13 傳動系統分析軟件五階振型

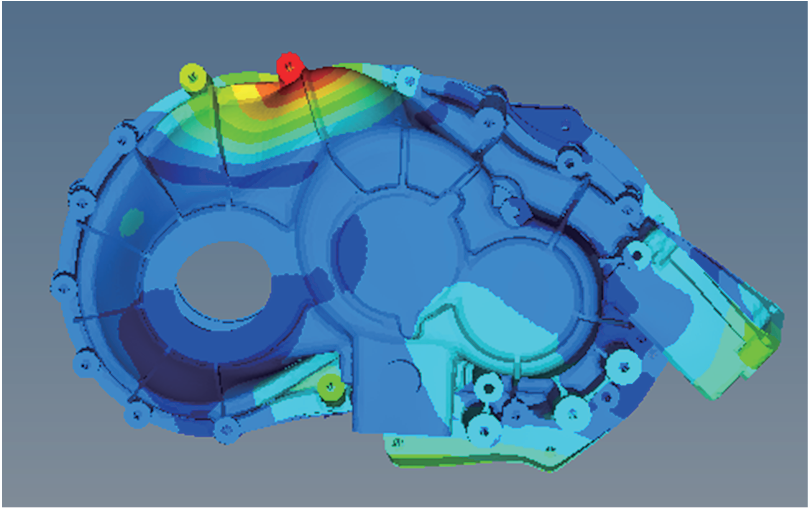

圖 14 有限元仿真軟件六階振型

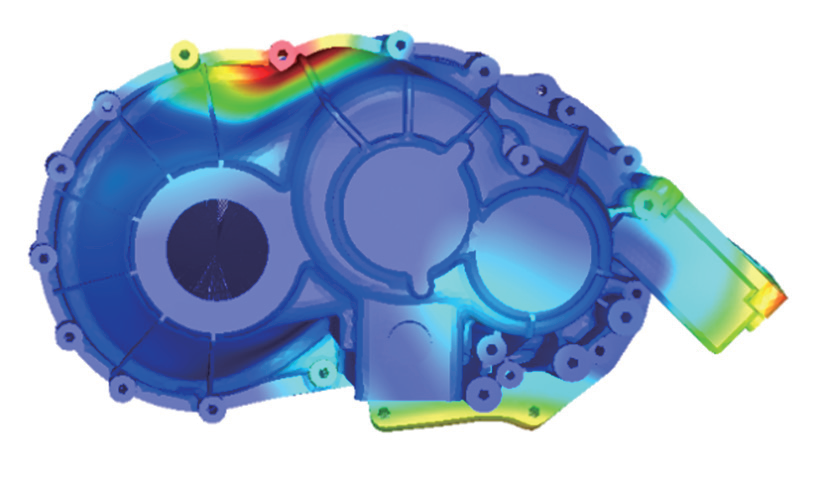

圖 15 傳動系統分析軟件六階振型

結果顯示良好的一致性，充分說明傳動系統分析軟件建立變速器模型的可靠性，為接下來做仿真分析的準確度提供依據。

4. 齒輪修形

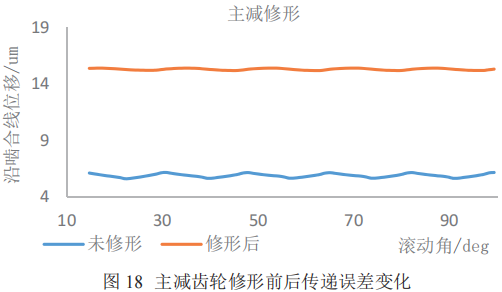

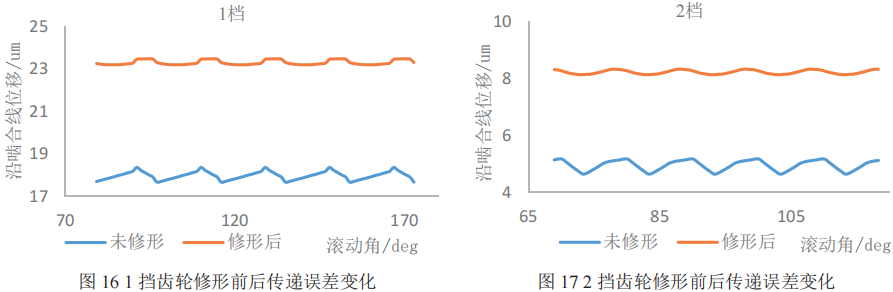

利用傳動系統分析軟件對齒輪進行修形[4,5]，經過多次分析，1擋齒輪修行量為齒向鼓形量2μm、齒向斜度6μm、漸開線鼓形量3μm、漸開線斜度0μm；2擋齒輪修行量為齒向鼓形量1.5μm、齒向斜度2μm、漸開線鼓形量4μm、漸開線斜度0μm；主減齒輪修形量為齒向鼓形量2μm、齒向斜度12μm、漸開線鼓形量4μm、漸開線斜度‐2μm。此時齒輪傳遞誤差和接觸斑點有很大改善。傳遞誤差變化曲線如下所示，其中橫坐標為滾動角，縱坐標為沿嚙合線位移。

從上圖可以看出，齒輪修形后沿嚙合線的位移都變大了，但是考慮到齒輪傳動的平穩性，1 擋齒輪傳遞誤差峰峰值由 0.6816 減小為 0.28417；2 擋齒輪傳遞誤差峰峰值由 0.52352 減小為 0.19297；主減齒輪傳遞誤差峰峰值由 0.564 降為 0.21608。修形前傳遞誤差峰峰值較大，這代表著在傳動過程中齒輪會受到較大的嚙合沖擊，從而產生較大的嚙合噪聲。齒面接觸斑點應力云圖如下所示。

圖 19 1 擋主動齒輪修形前接觸斑點

圖 20 1 擋主動齒輪修形后接觸斑點

圖 21 2 擋主動齒輪修形前接觸斑點

圖 22 2 擋主動齒輪修形后接觸斑點

圖 23 主減主動齒輪修形前接觸斑點

圖 24 主減主動齒輪修形后接觸斑點

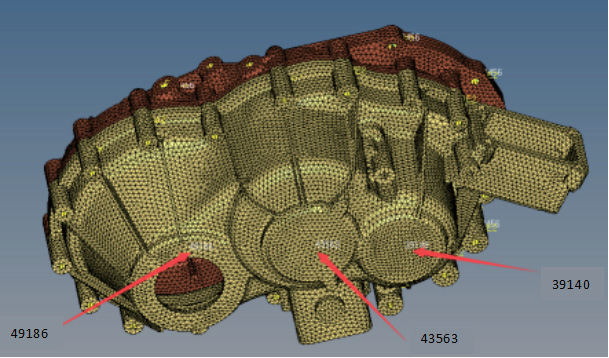

由圖可以看出，修形前齒面接觸應力出現嚴重偏載，這會大大降低齒輪使用的壽命。振動響應布點，其中39140節點代表輸入軸振動加速度；43563代表中間軸振動加速度；49186代表差速軸振動加速度。

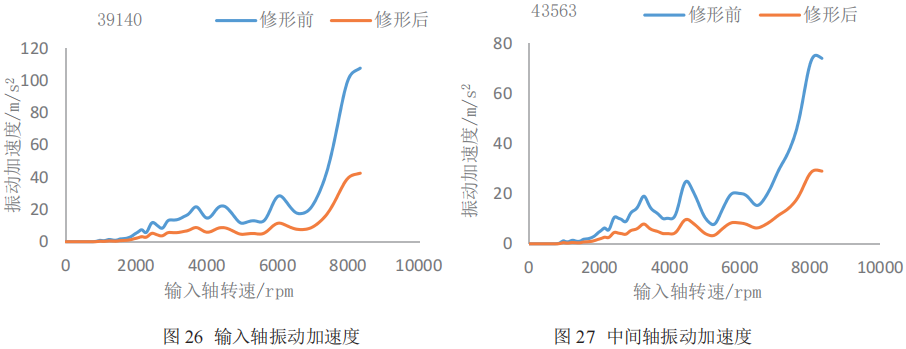

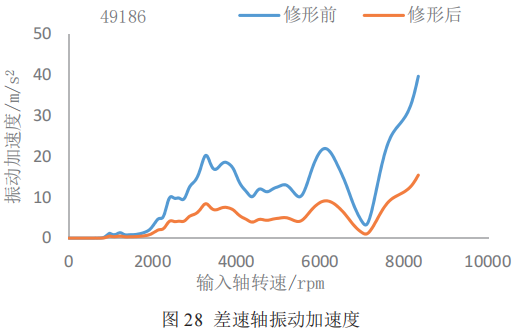

圖 25 振動加速度仿真點示意圖

由圖可以看出，修形后殼體表面振動加速度顯著降低，從而說明修形優化了變速器振動噪聲，從而改善了變速器的NVH性能。

5. 結束語

由以上分析可以得出，修形后齒輪傳遞誤差明顯降低，使得齒輪傳動更加平穩；齒輪接觸斑點趨于中心，改善了齒輪受力情況；變速器的振動加速度明顯降低，改善了變速器NVH性能。后期將對變速器進行聲學仿真，繼續改善變速器NVH性能。并且會對變速器動力總成進行樣件生產，對其做模態、傳遞誤差、接觸斑點、振動響應、噪聲等試驗，實驗結果與仿真結果進行對比，驗證仿真結果的正確性。

作者：曹展，吳忠云，陳達亮，顧燦松，李洪亮

作者單位：中國汽車技術研究中心
