本期文章開一個新的標題，你所不知道的電子知識，在電子電路中有很多知識是被我們日常應用而忽略的但是又真實存在的一些電子知識。

   本期文章就來談談線性電阻與非線性電阻器，在初中的時候或者在我們日常電路設計中總會認為電阻為一個理想元件，什么是理想元件？即隨著電流的大小變化，電阻的阻值不變，而電壓發生變化。即符合我們的歐姆定律：電壓等于電流乘電阻。V=IR。

那么電阻的電壓與電流的關系曲線呢？如圖所示：



電阻的伏特特性曲線為一條過零點的曲線，其在坐標系中為過一三象限，那么有人會問過二四象限可以嗎？當然可以。但是二四象限為負，所以電阻系數為負值。

這是以線性電路為例，但是我們在模擬電子學中會遇到一個問題就是，低頻放大器制作非常簡單，而高頻放大器的制作就非常困難。這是為什么？

   這就要涉及我們在低頻電子學中，不會遇到的一種情況，等效電容、等效電感，或叫做分布參數。我們都知道電容為通高頻阻低頻，而電感為通低頻阻高頻。但是一般的線性電阻會出現一個問題就是分布參數，及分布電容與分布電感。

   那么會什么會出現分布電容與分布電感，其實很簡單，就是信號頻率，正常情況下我們在研究電路時會認為電容為斷路，而電感為短路。這是因為電感與電容的本身性質所導致的。如果我們把電路換做高頻電路，那么電阻會變成什么？

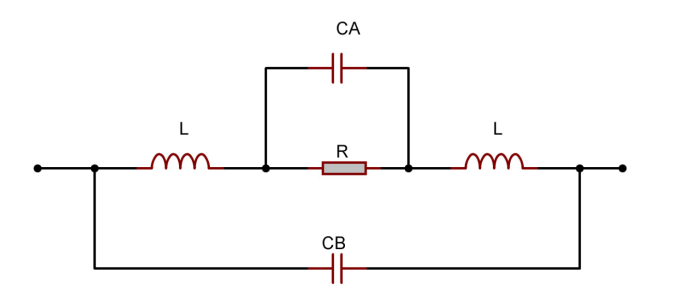

這個就是高頻電阻的等效電路，很多人會說，一個電阻怎么會出現這么多其他的電子元件呢？

為什么會出現這些，這就要說說電阻。

以線繞電阻為例，其電阻絲纏繞在陶瓷載體上，但是每個匝間，都會有分布電容。而你的電阻引線就名副其實當做了電感，在此說明，這些只是等效電路但是這些在實際電路中又是不可避免的。

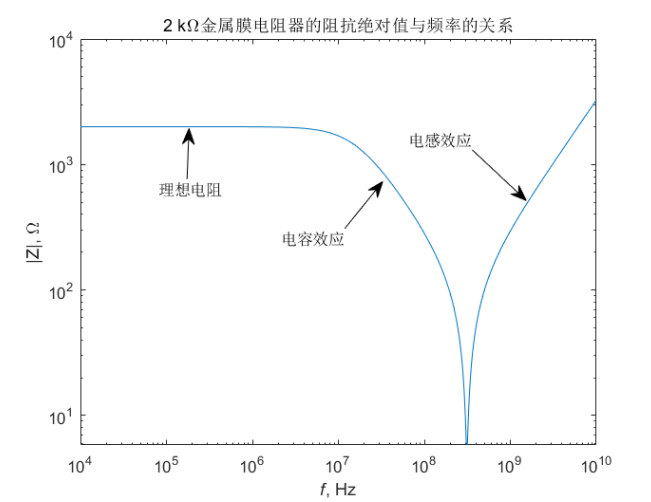

下面為了更加直觀的了解電阻的特性，我們來看一個關于電阻的頻率曲線圖：



如圖所示：這個圖展示了，電阻在不同的頻率是所呈現的電抗值。可以發現頻率越高，電阻的阻值就越小，但電容的性質就越大。這就是關于高頻電阻的一些特性。那么高頻電阻的伏安特性曲線與低頻電阻還一樣嗎？

當然不一樣，如圖所示：



這就是當在高頻時電阻所呈現的非線性阻抗。

那么對于這些分布參數應該如何避免，

第一：在PCB布線時要注意高頻布線的以及線與線之間的距離。

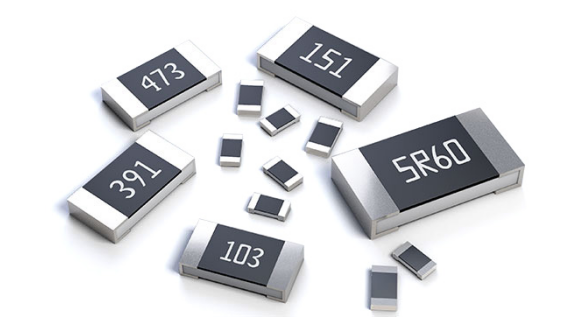

第二：選取對于高頻特性較好的一些電子元件，對于電阻而言，我們可以選取薄膜貼片電阻。為什么要是貼片電阻呢？



從圖中我們就可以知道答案，就是因為貼片的引腳較短，所以等效電感比較少，第二薄膜電阻相對線性電阻的高頻特性較好，分布參數較少。但有沒有沒有分布參數的電子元件？答案可能令人失望，這個確實沒有。但相對來說一些電子元件的高頻參數比較好。

關于你所不知道的電子知識第一期就到這里，大家有什么想了解的可以在評論區留言，我會挑選優質問題進行回答。
