線路保護配置及相關保護之間配合

線路保護配置及相關保護之間配合

線路保護配置及相關保護之間配合的圖1

主要內容

線路保護配置和功能要求,保護之間的相互配合(線路保護、斷路器保護、母線保護、主變保護、電抗器保護、母聯保護、旁路保護等)。

線路保護配置及相關保護之間配合的圖2 推薦:110kV及以上線路保護現場標準化作業

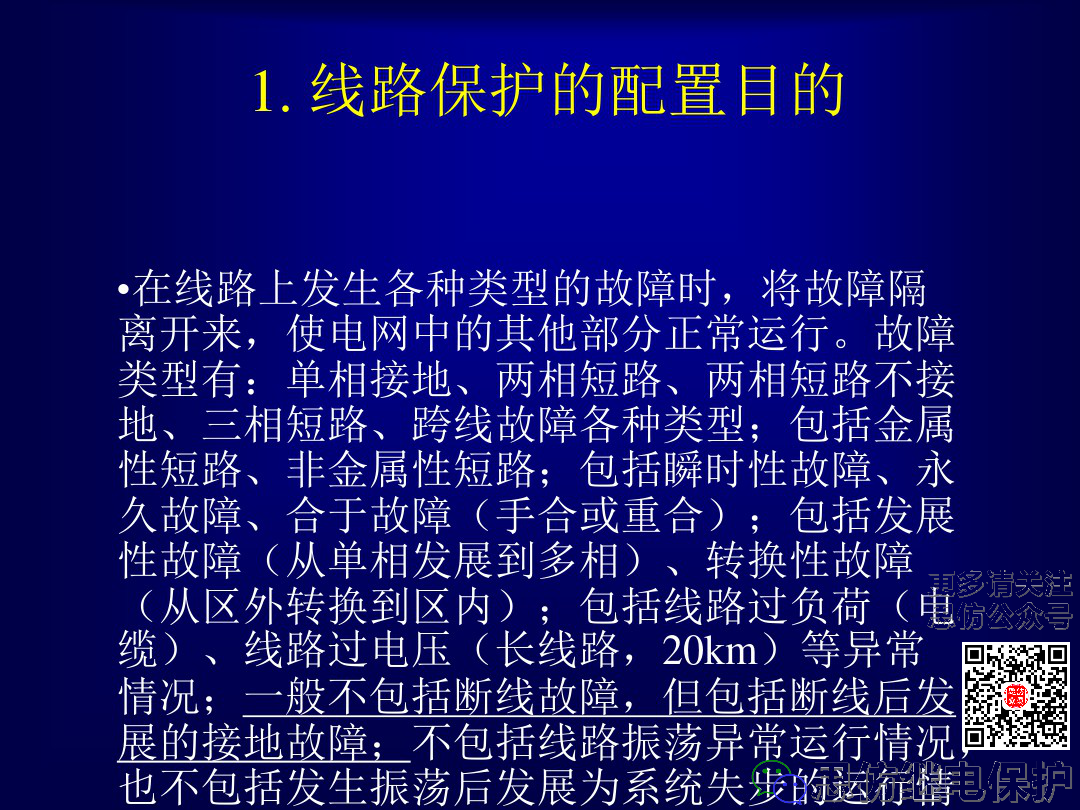

線路保護配置及相關保護之間配合的圖3

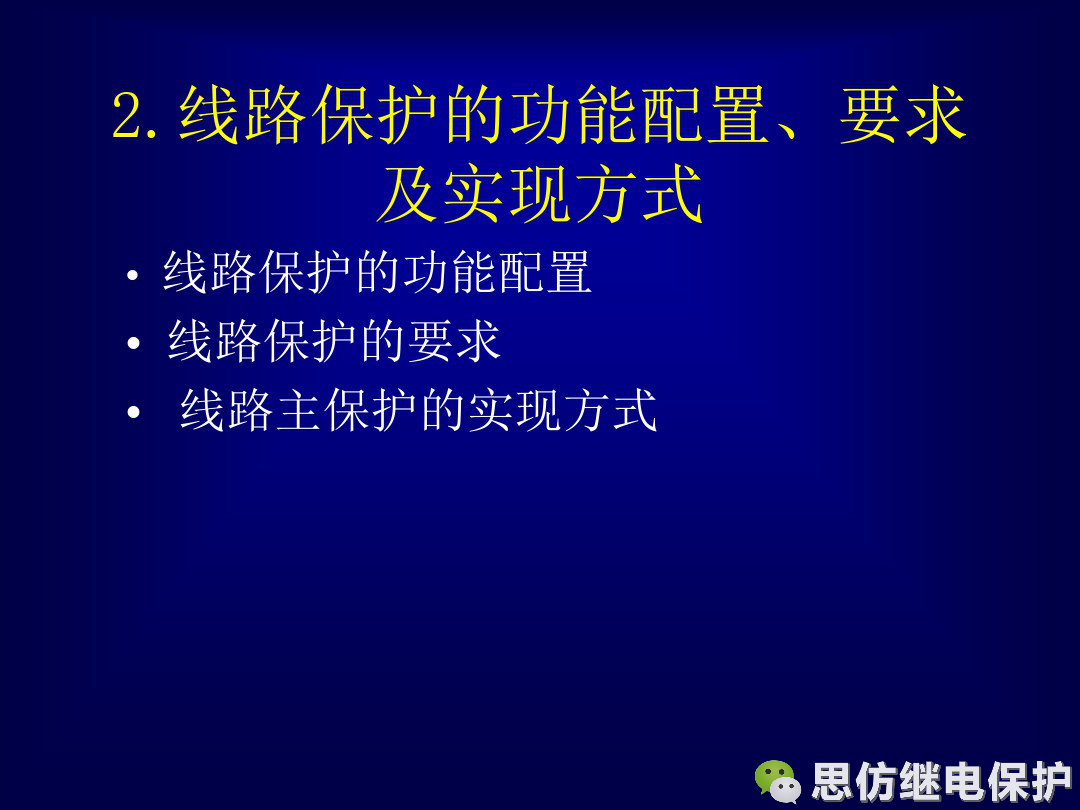

線路保護配置及相關保護之間配合的圖4

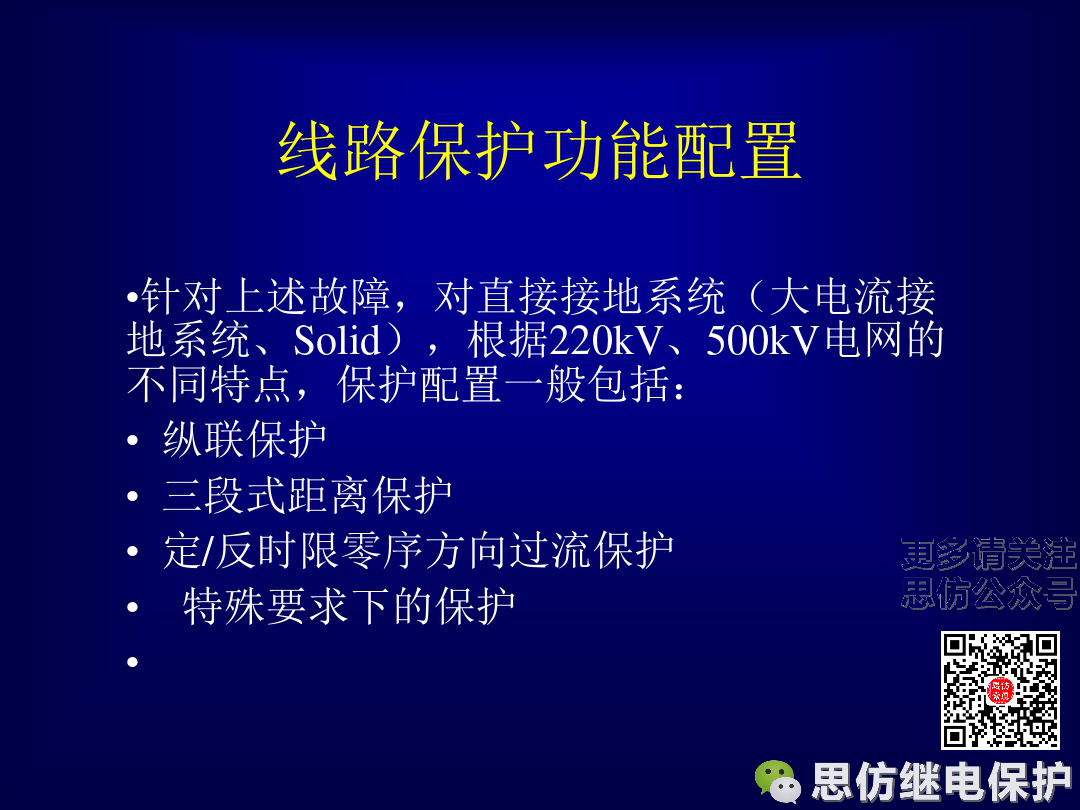

線路保護配置及相關保護之間配合的圖5

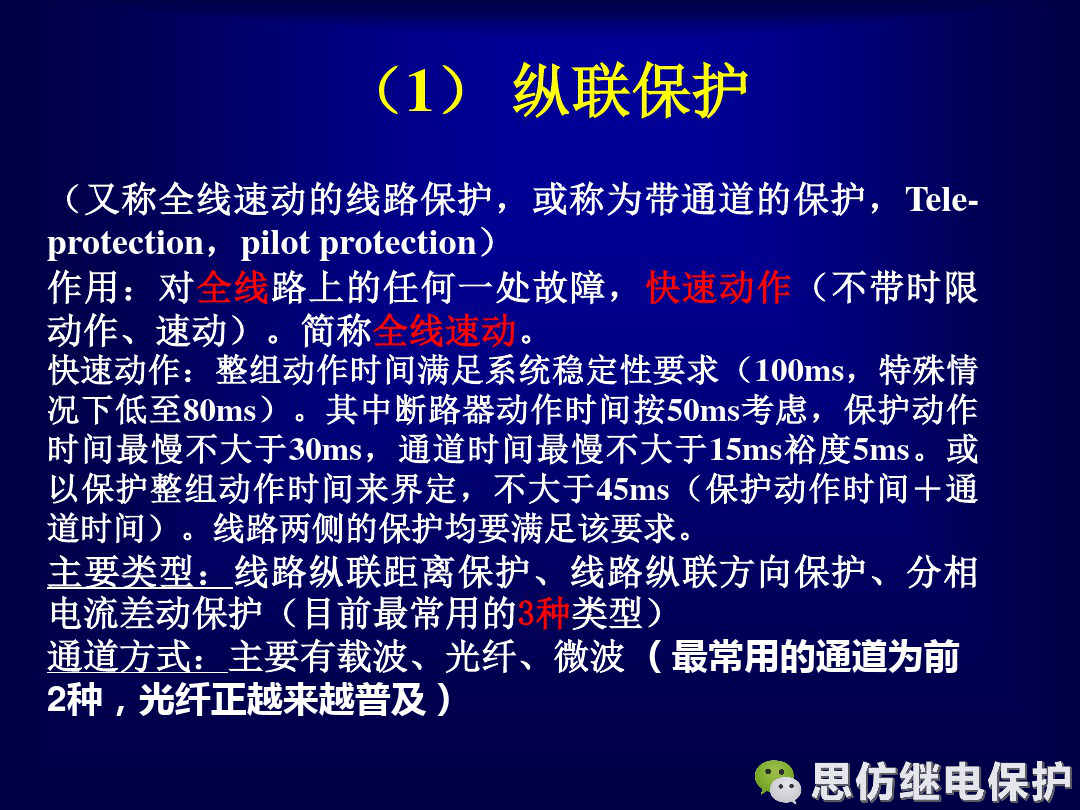

線路保護配置及相關保護之間配合的圖6

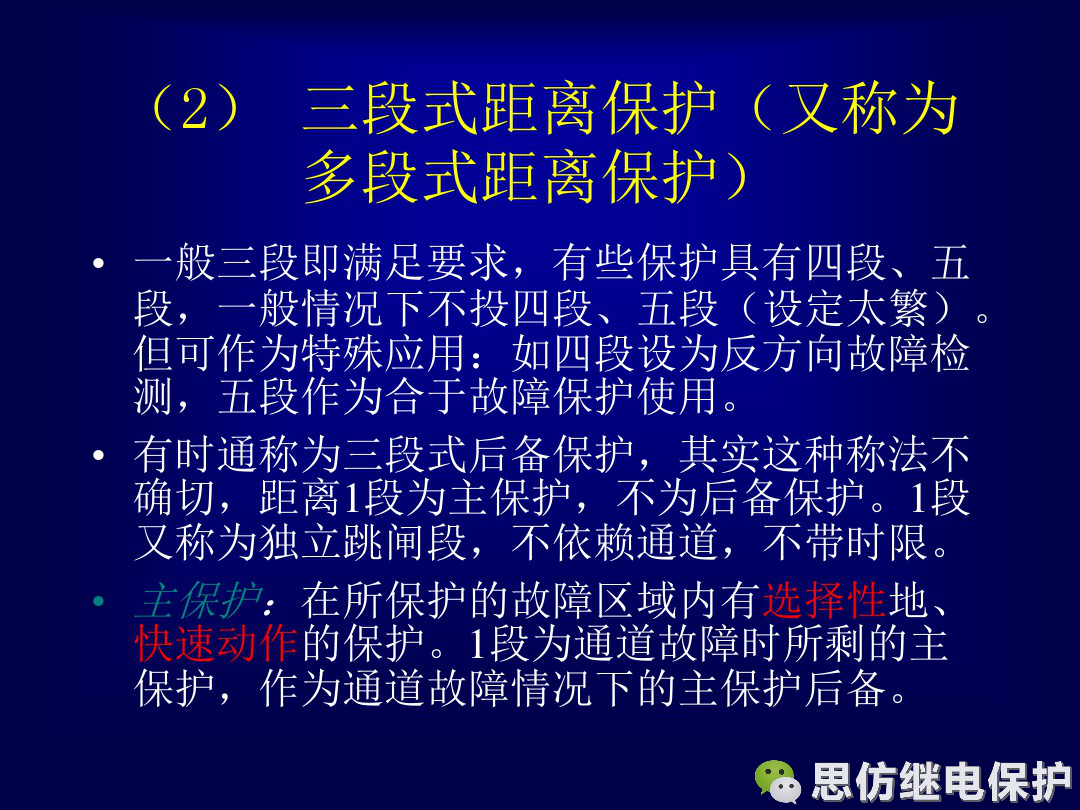

線路保護配置及相關保護之間配合的圖7

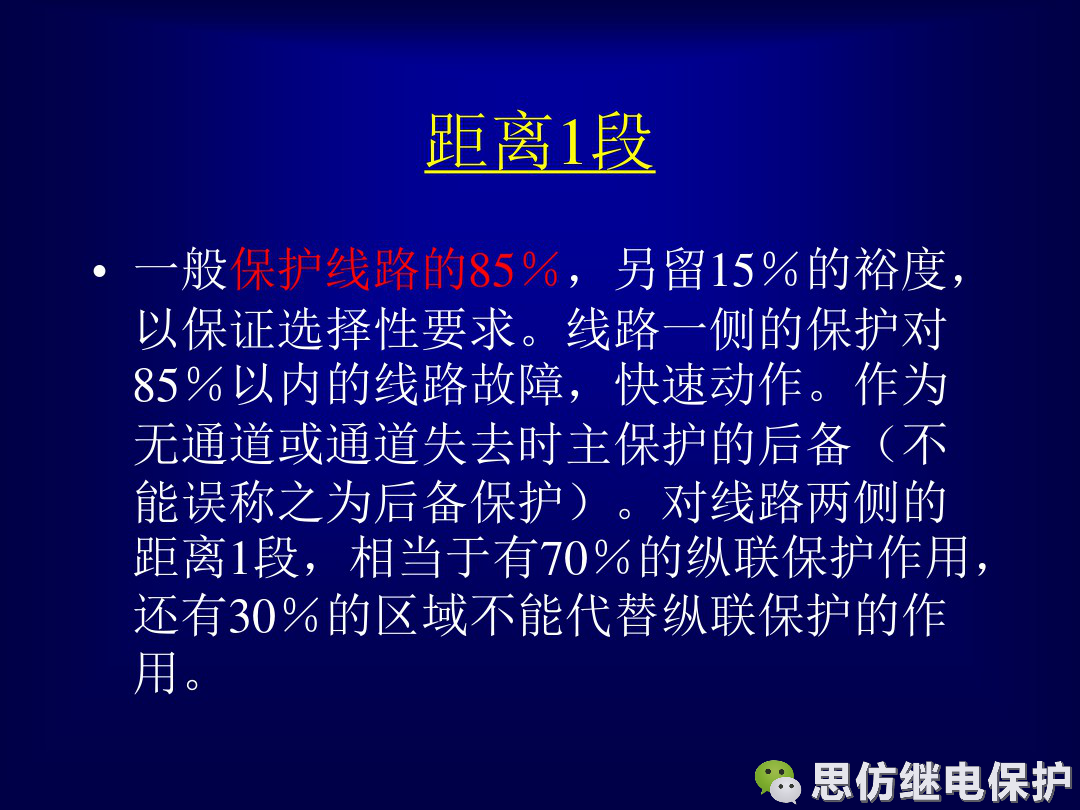

線路保護配置及相關保護之間配合的圖8

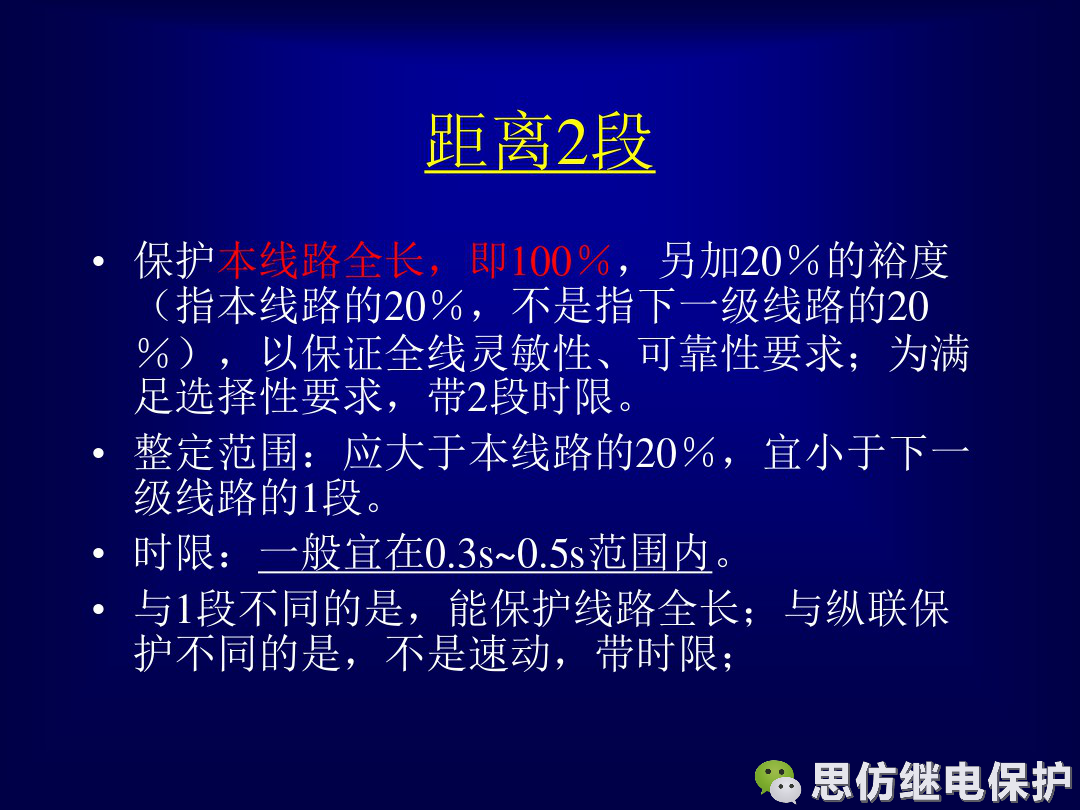

線路保護配置及相關保護之間配合的圖9

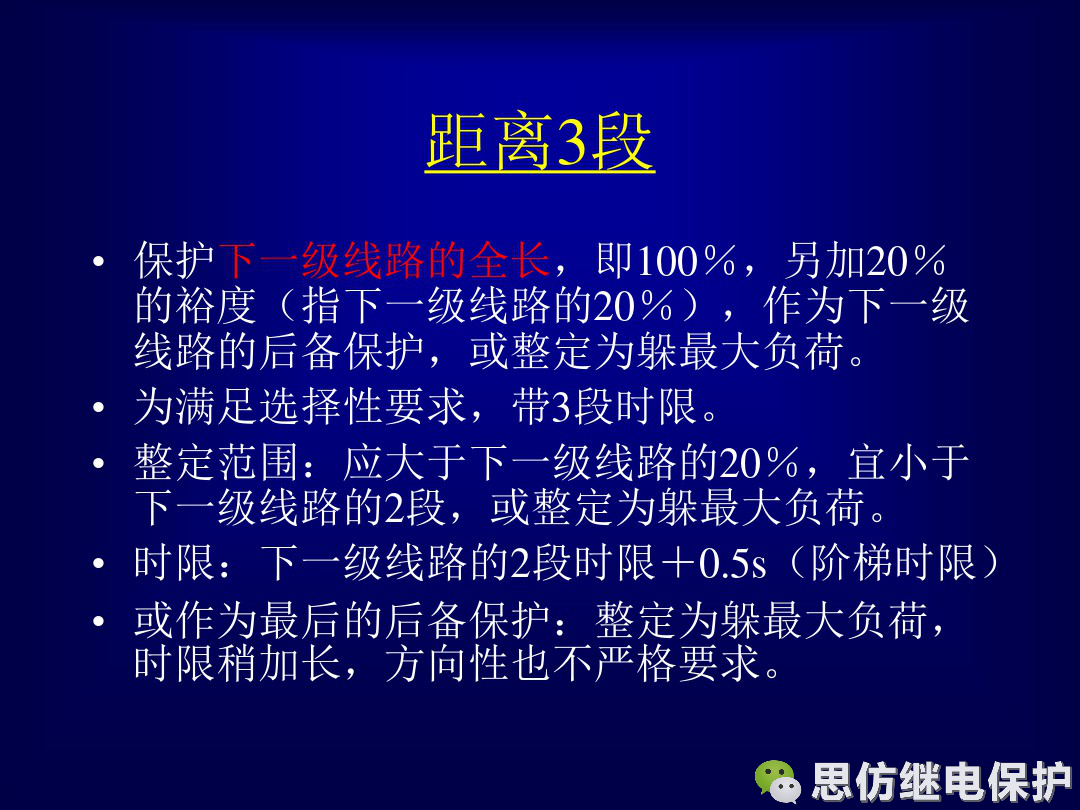

線路保護配置及相關保護之間配合的圖10

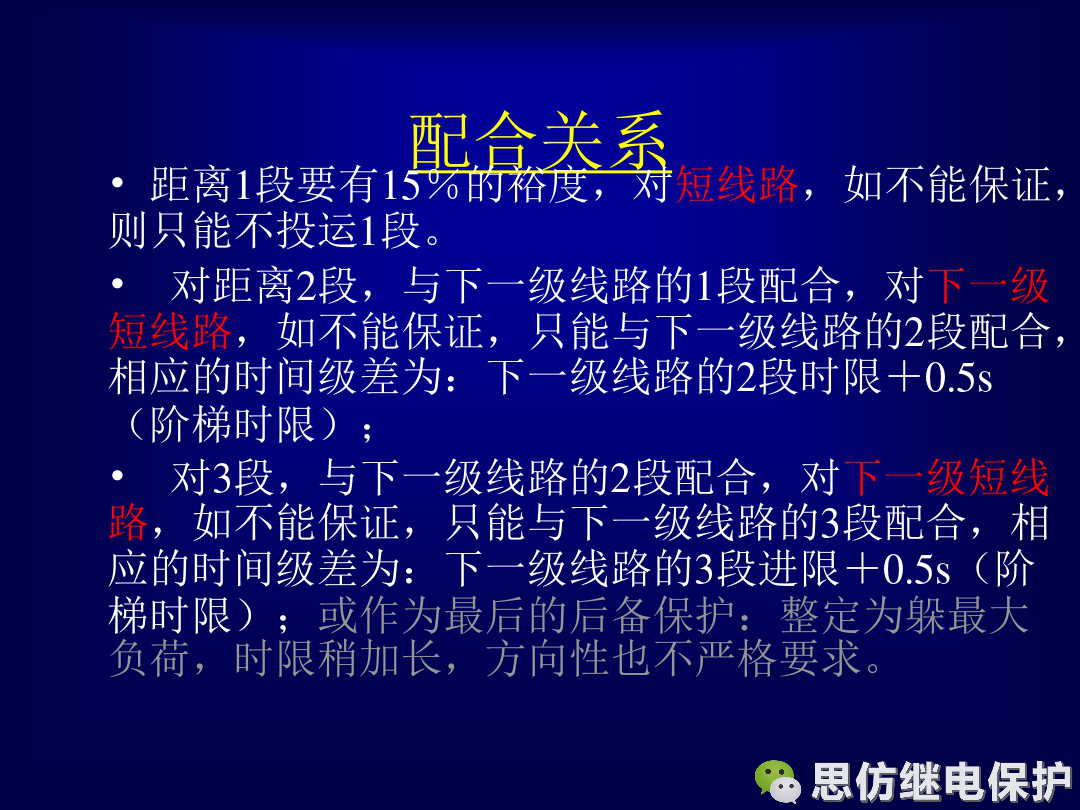

線路保護配置及相關保護之間配合的圖11

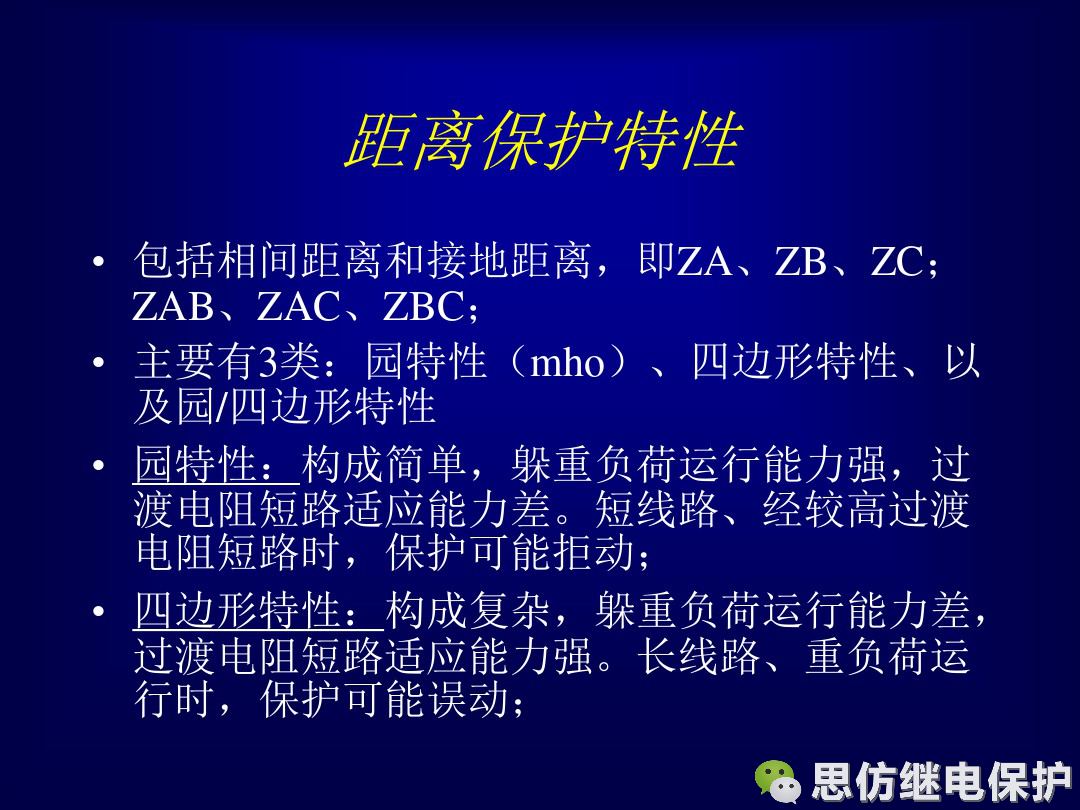

線路保護配置及相關保護之間配合的圖12

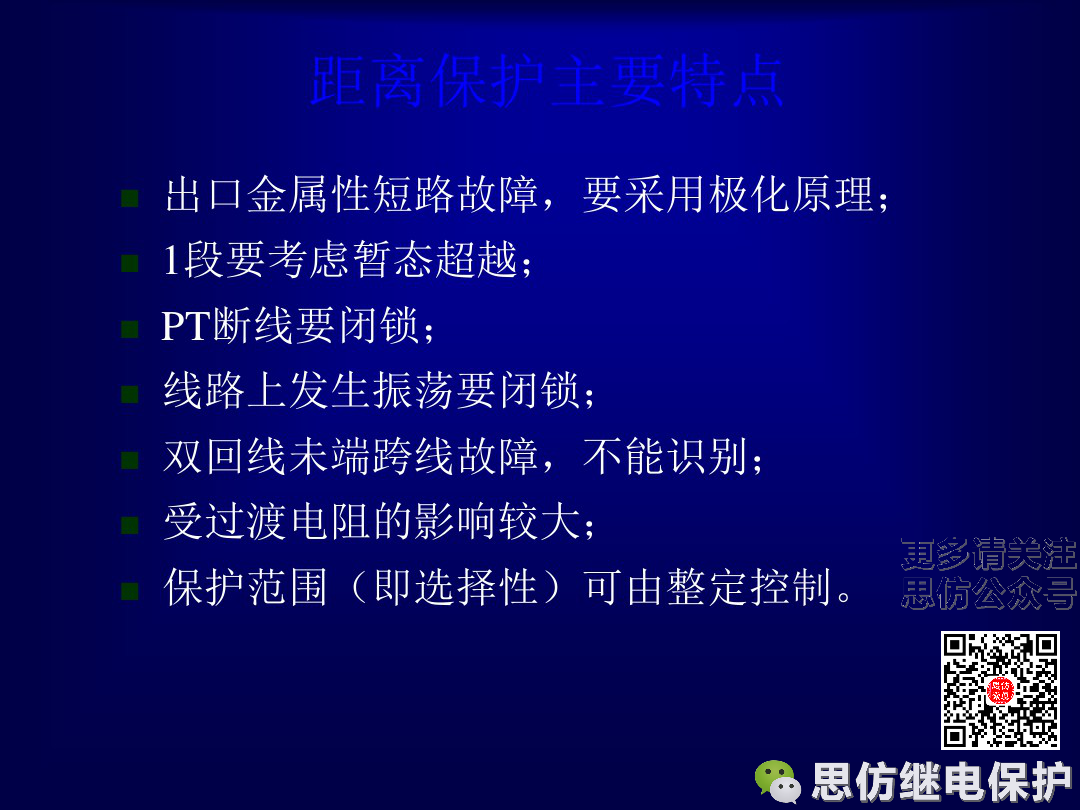

線路保護配置及相關保護之間配合的圖13

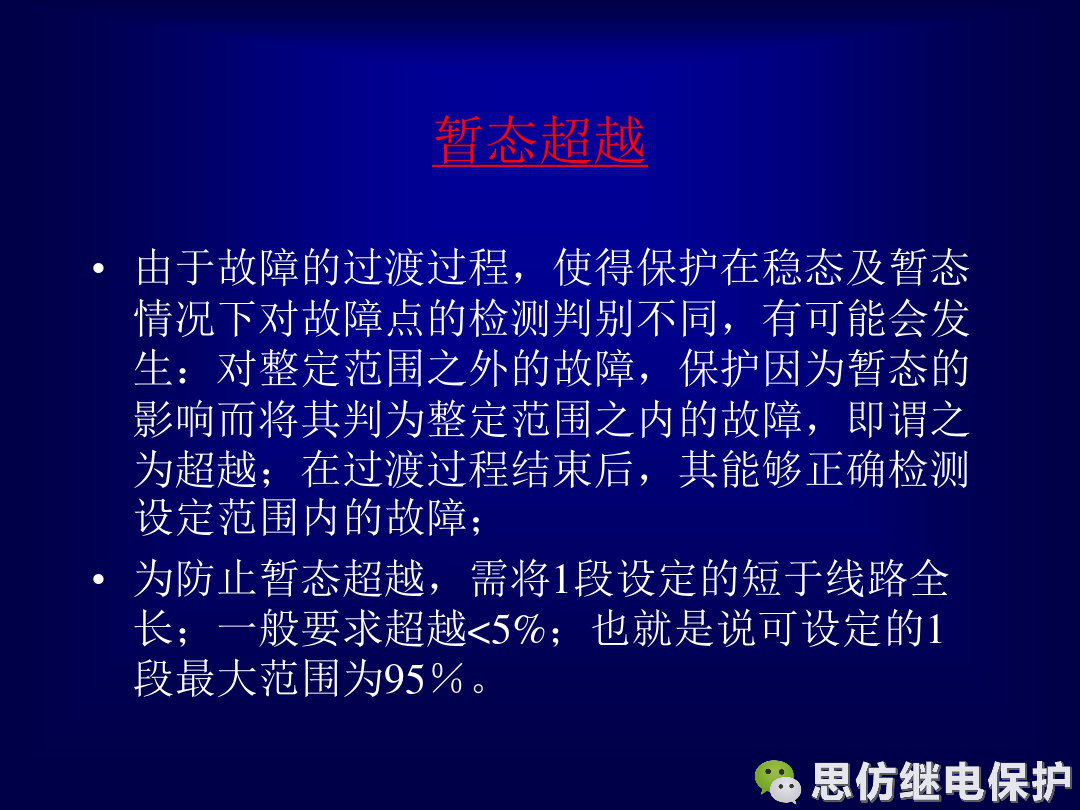

線路保護配置及相關保護之間配合的圖14
線路保護配置及相關保護之間配合的圖15

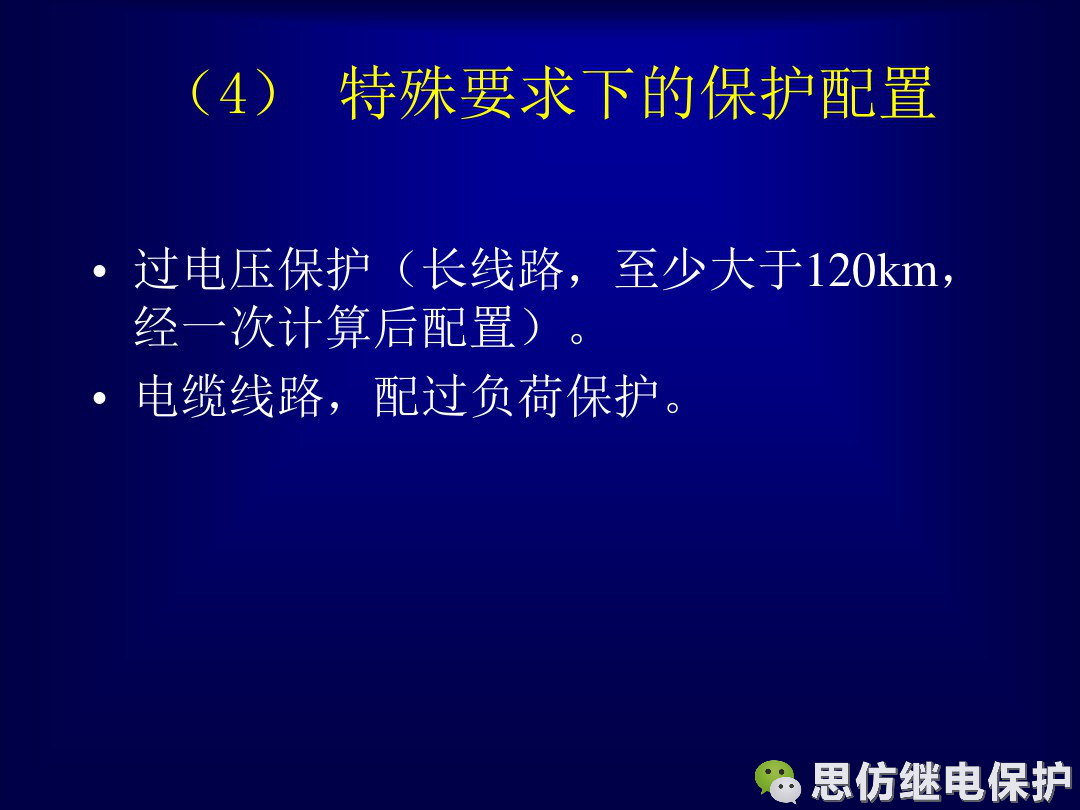

線路保護配置及相關保護之間配合的圖16

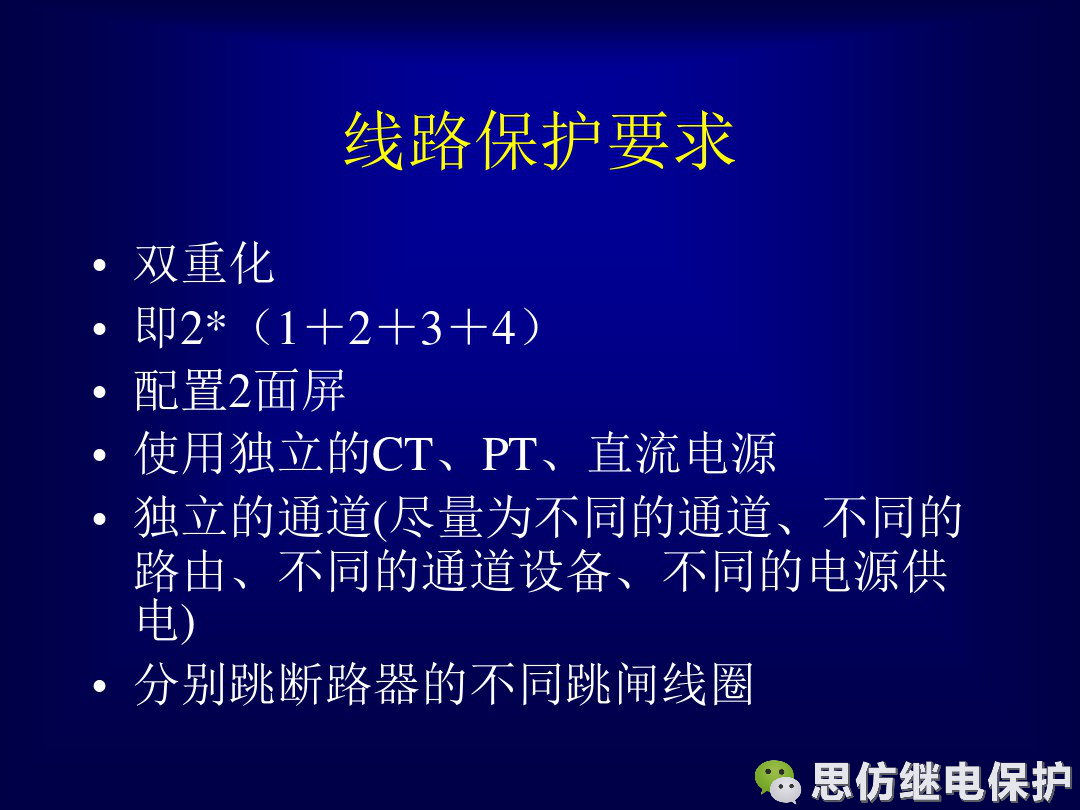

線路保護配置及相關保護之間配合的圖17

仿

公眾號回復 技術交流 加思仿微信群

?   繼電保護QQ群:398873655186991866

繼電保護QQ群:377706667, 225228808

? 電力仿真QQ群:228662366

電力茶館QQ群:451885666


思仿微信群和QQ群

 思仿繼電保護 微信群

思仿⑧群:2020年03月建(可加)

思仿⑩群:2019年10月建(可加)

思仿⑦群:2019年10月建(已滿)

思仿⑨群:2019年01月建(已滿)

思仿⑥群:2018年04月建(已滿)

思仿⑤群:2018年10月建(已滿)

思仿④群:2018年04月建(已滿)

思仿③群:2017年09月建(已滿)

思仿②群:2017年05月建(已滿)

思仿①群:2016年07月建(已滿)

(公眾號回復:技術交流,按提示入群)


 思仿繼電保護 QQ群

思仿④群:225228808(2017年07月建)

思仿③群:377706667(2016年09月建)

思仿②群:186991866(2015年08月建)

思仿①群:398873655(2014年10月建)


 思仿電力仿真 QQ群

仿真QQ群:228662366(2000人上限)

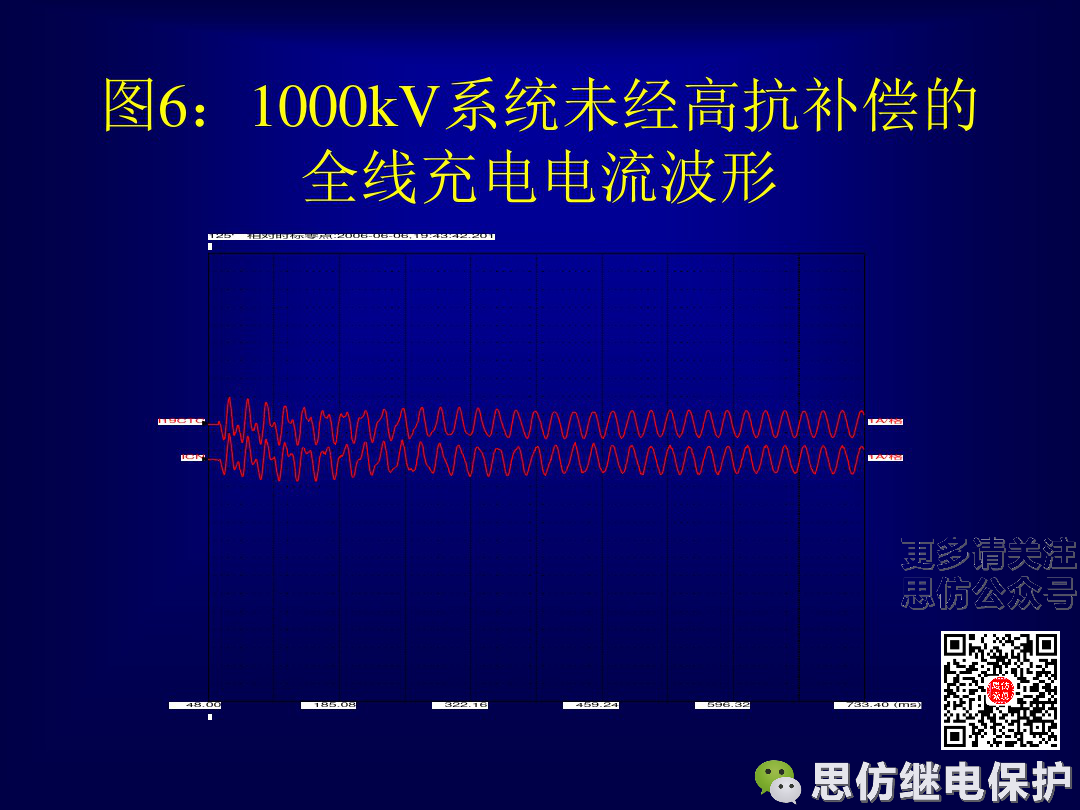

線路保護配置及相關保護之間配合的圖18

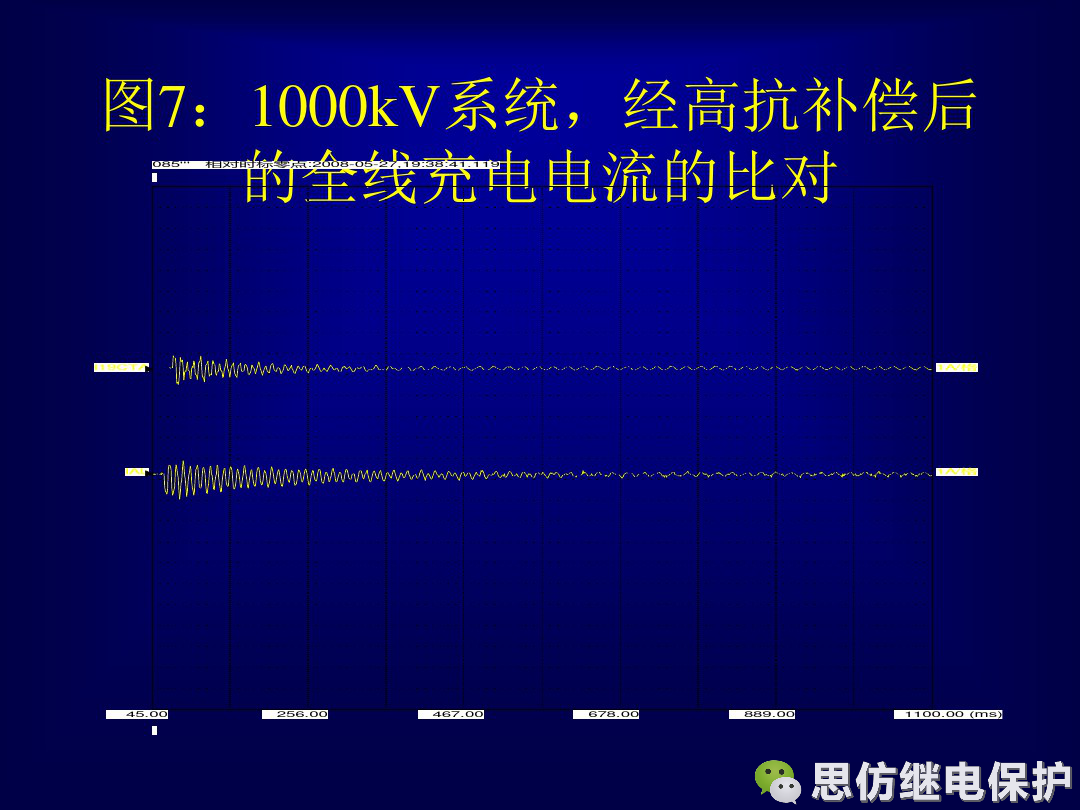

線路保護配置及相關保護之間配合的圖19

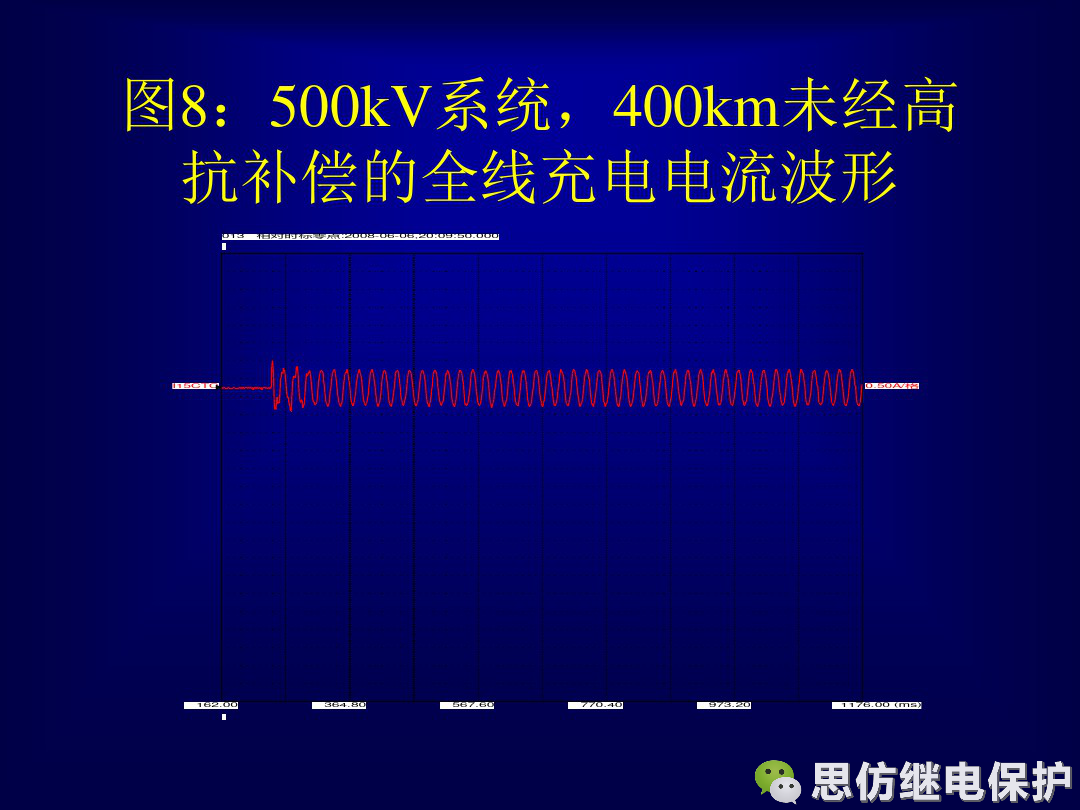

線路保護配置及相關保護之間配合的圖20
線路保護配置及相關保護之間配合的圖21



思仿繼電保護公眾號

2 線路保護與斷路器保護配合
微信 ID : Simfore

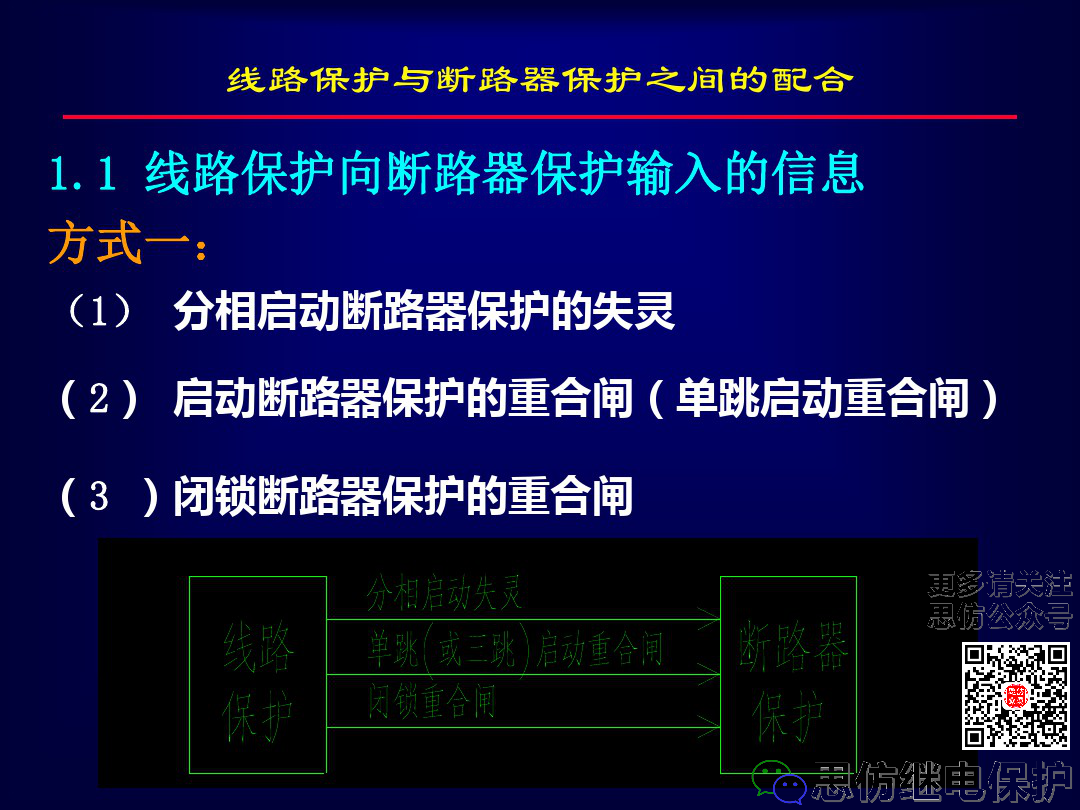

線路保護配置及相關保護之間配合的圖22

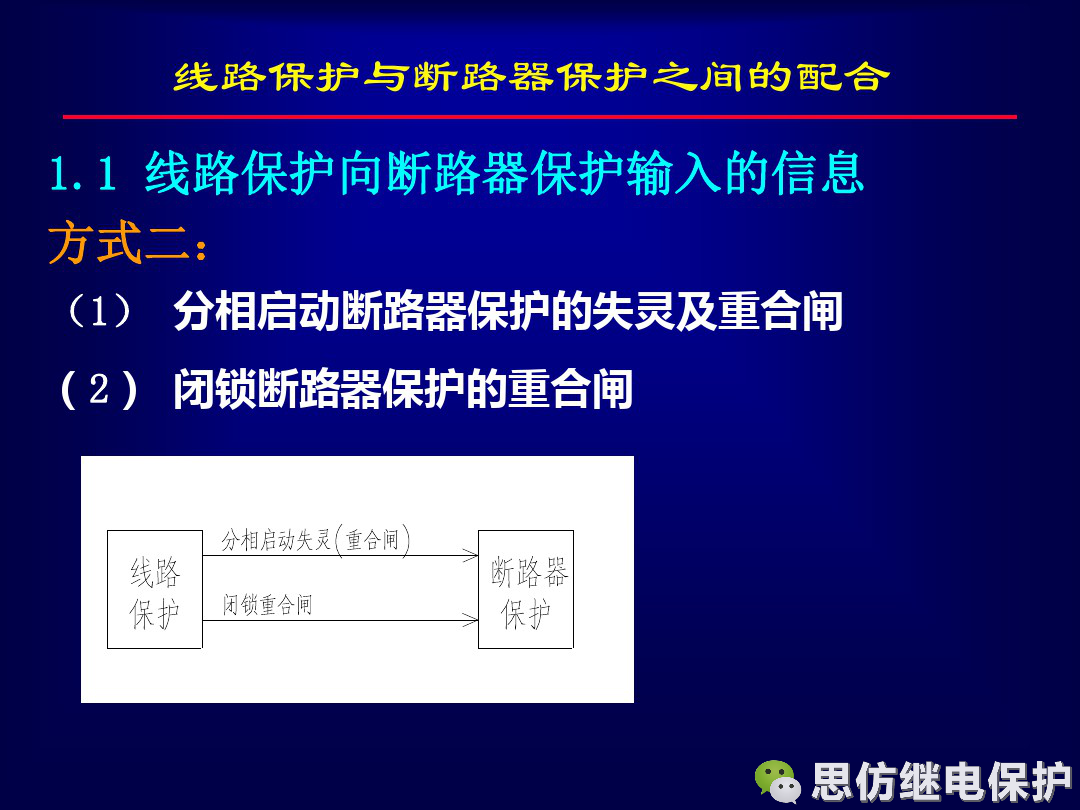

線路保護配置及相關保護之間配合的圖23

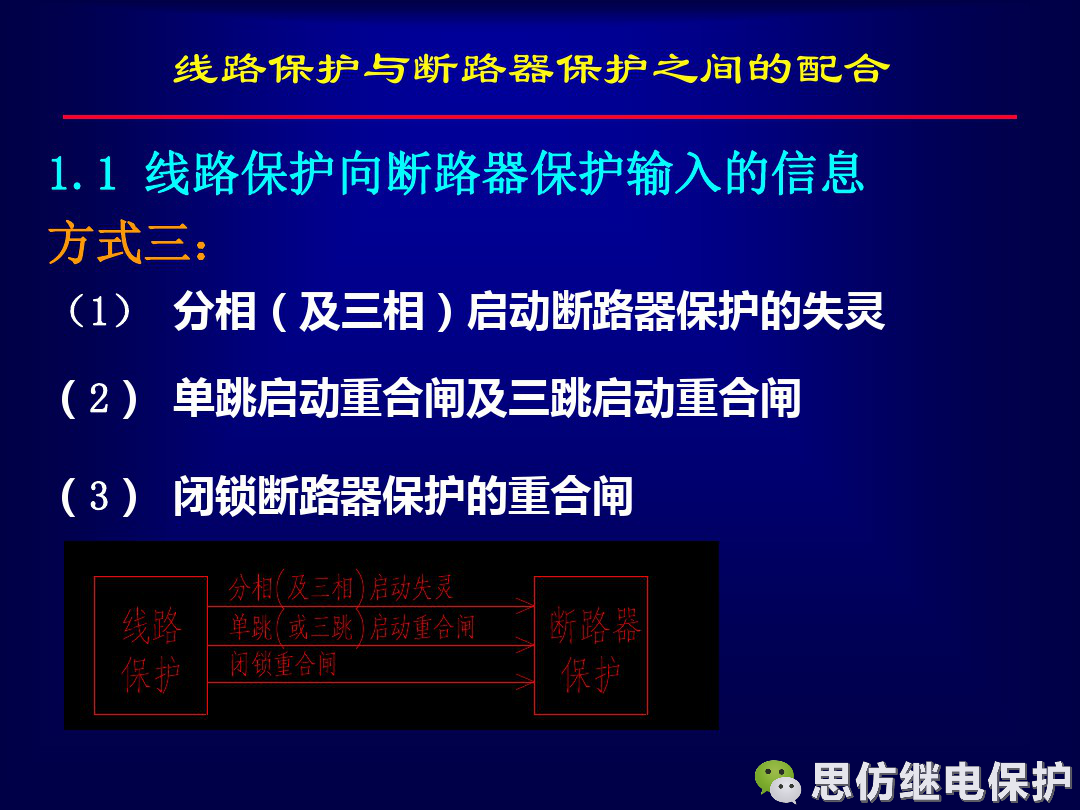

線路保護配置及相關保護之間配合的圖24

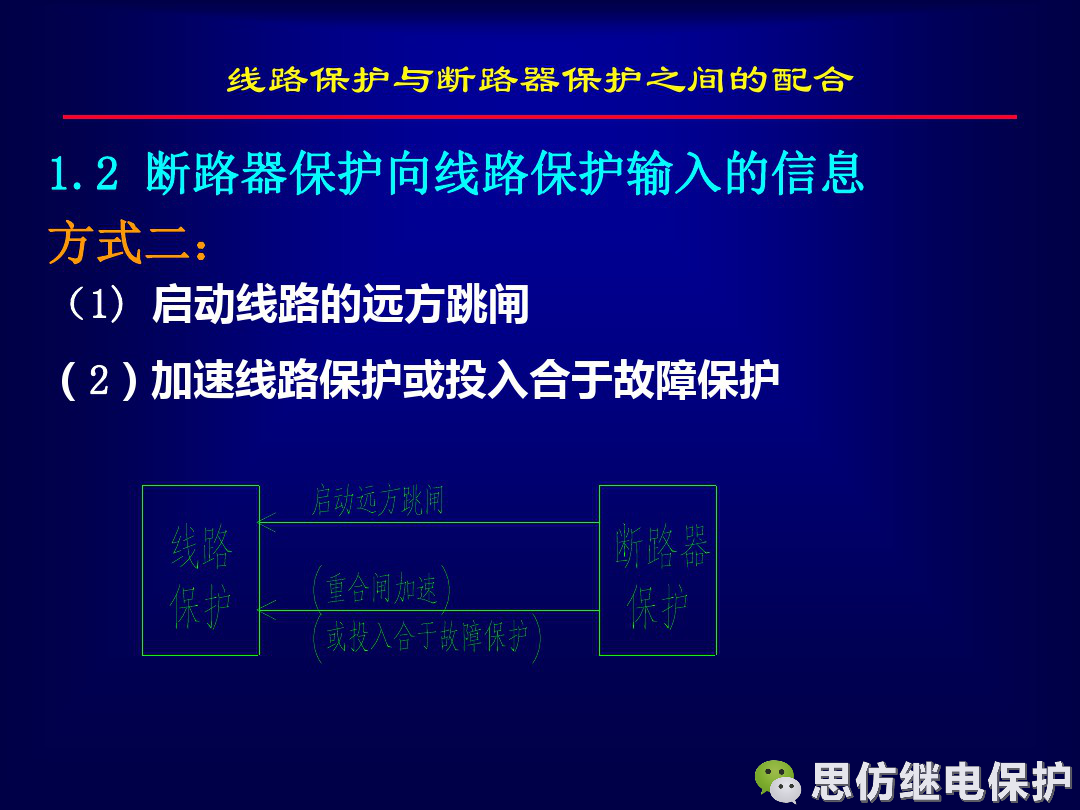

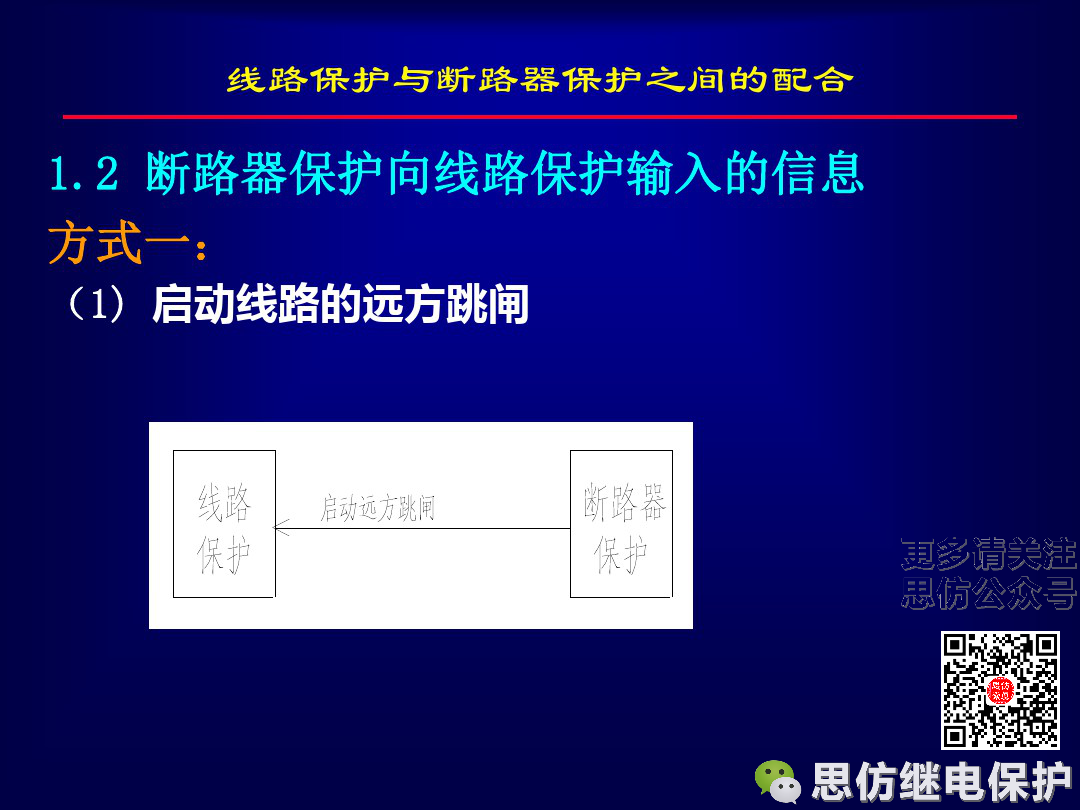

線路保護配置及相關保護之間配合的圖25
線路保護配置及相關保護之間配合的圖26

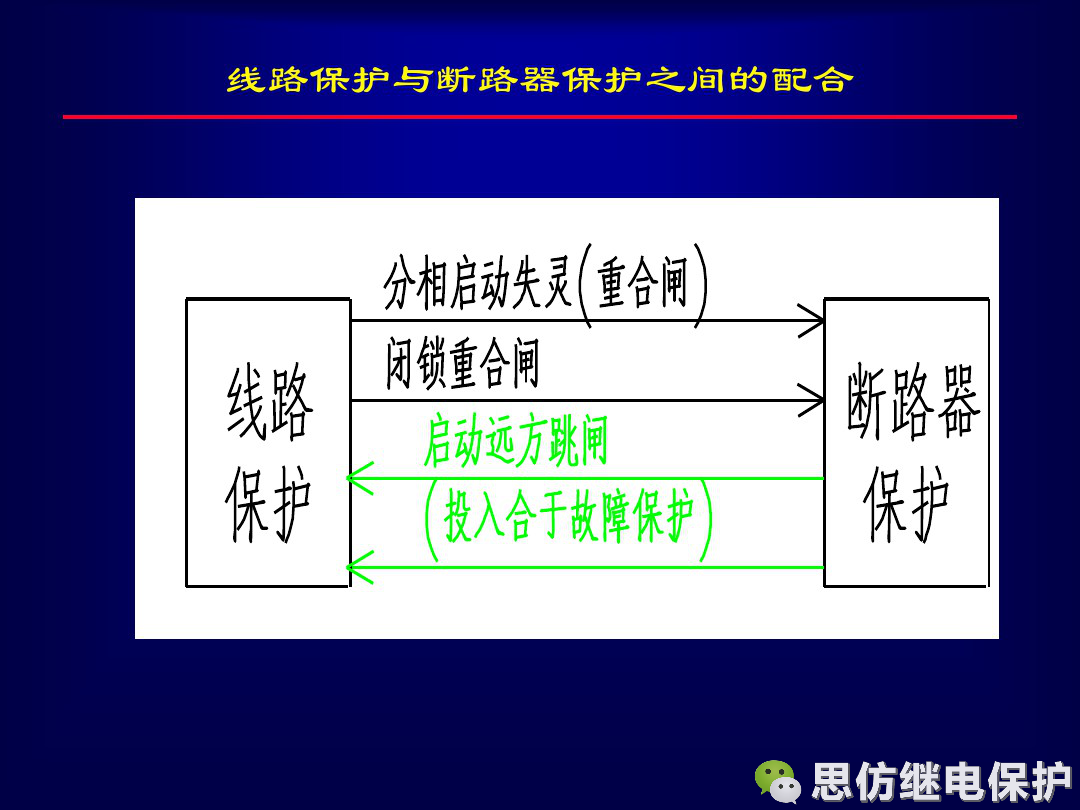

線路保護配置及相關保護之間配合的圖27



思仿繼電保護公眾號

3 斷路器保護之間配合
微信 ID : Simfore

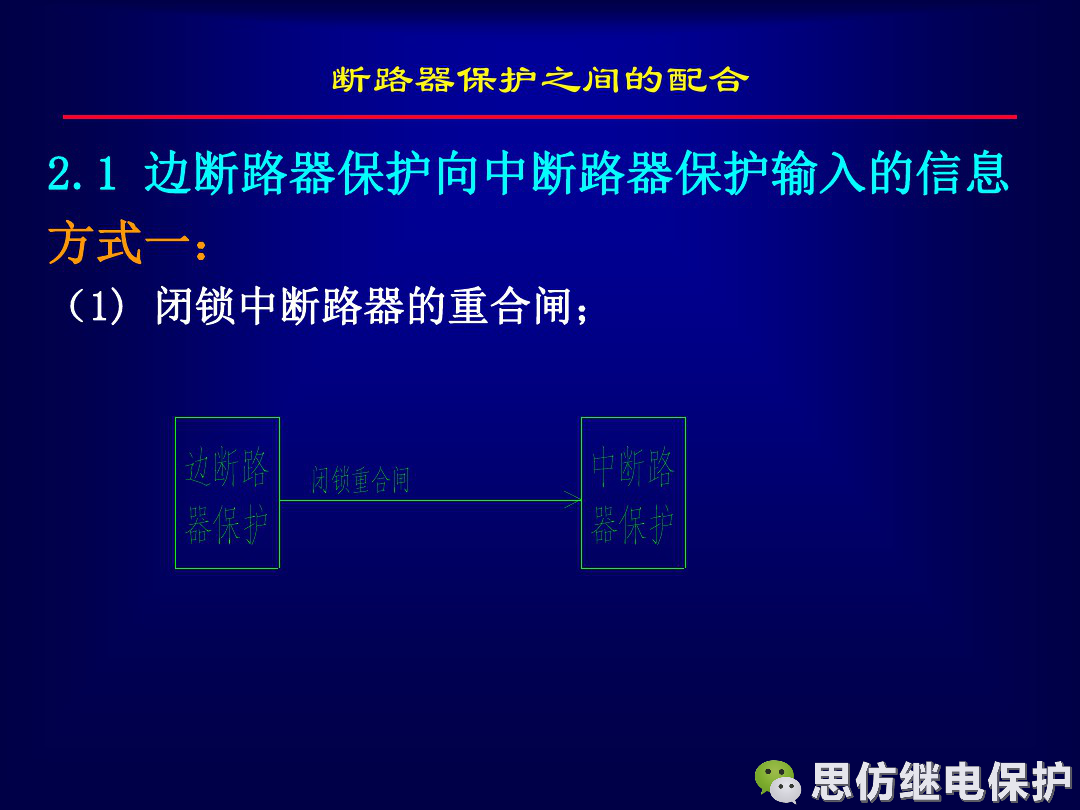

線路保護配置及相關保護之間配合的圖28

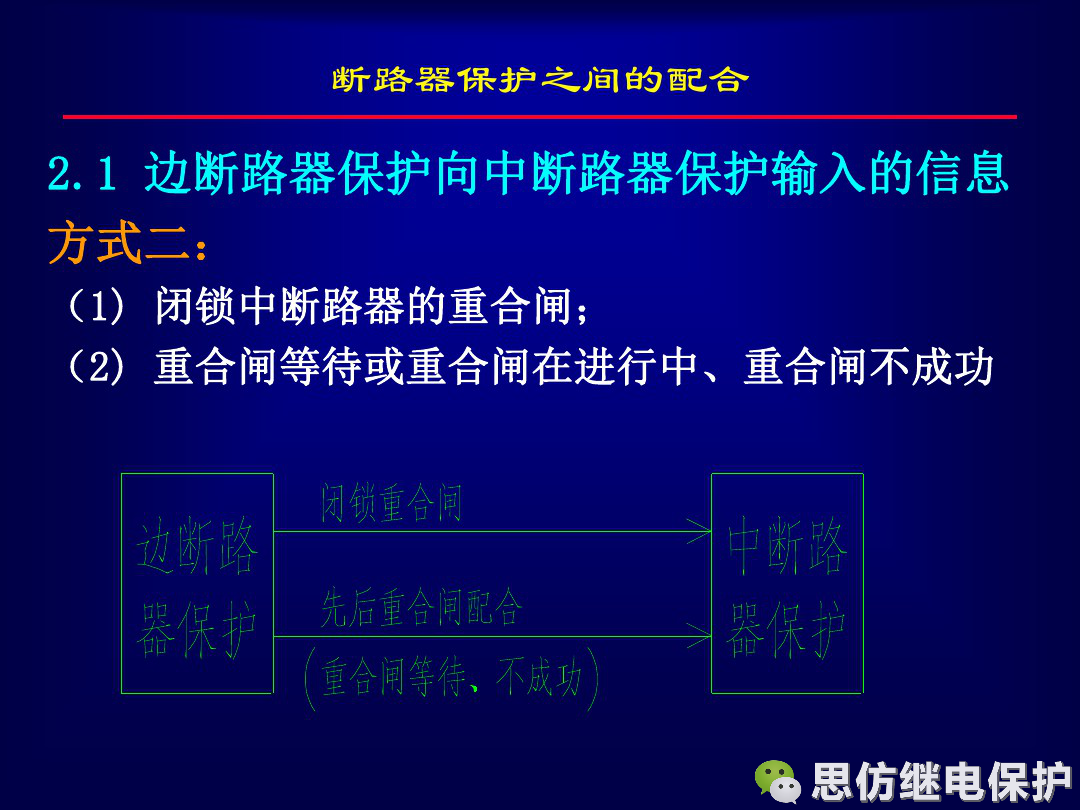

線路保護配置及相關保護之間配合的圖29

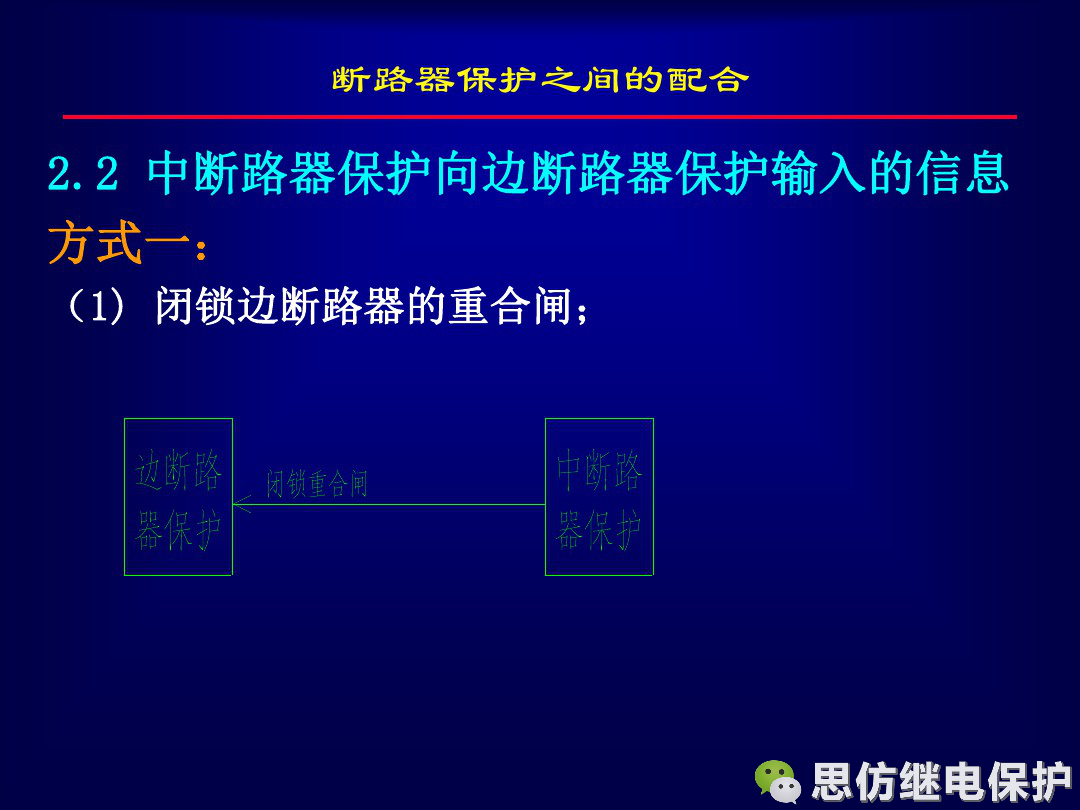

線路保護配置及相關保護之間配合的圖30



思仿繼電保護公眾號

4 斷路器保護與母線保護配合
微信 ID : Simfore

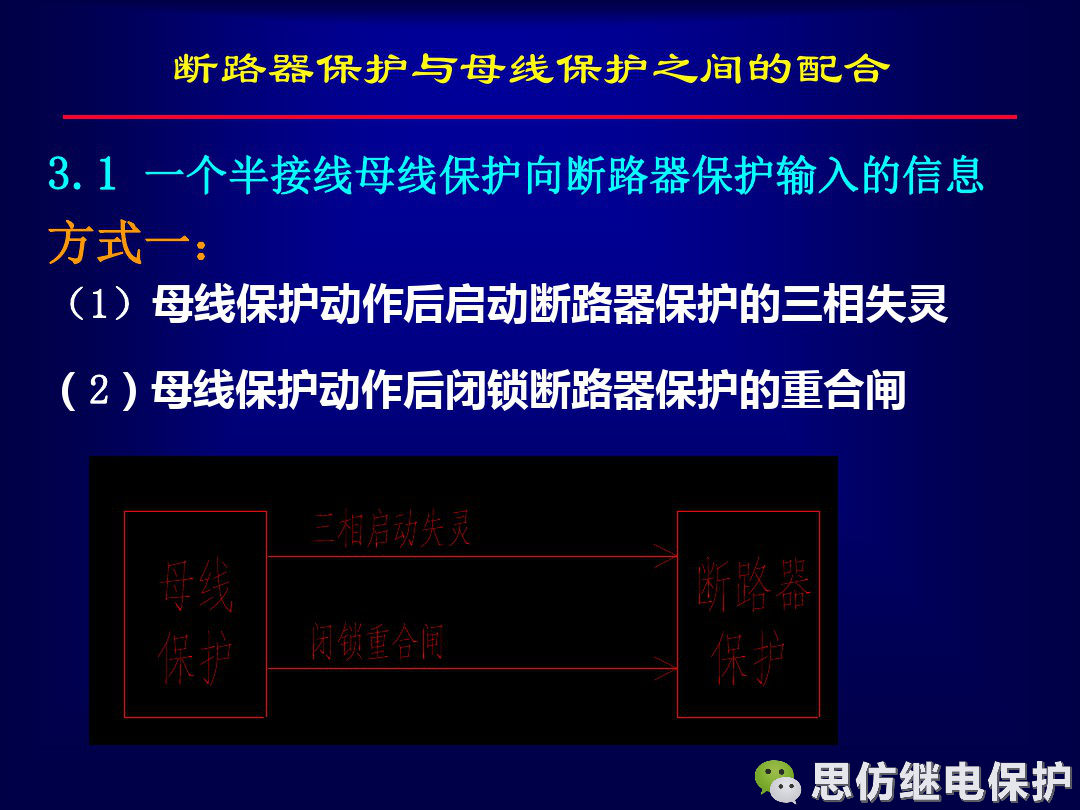

線路保護配置及相關保護之間配合的圖31

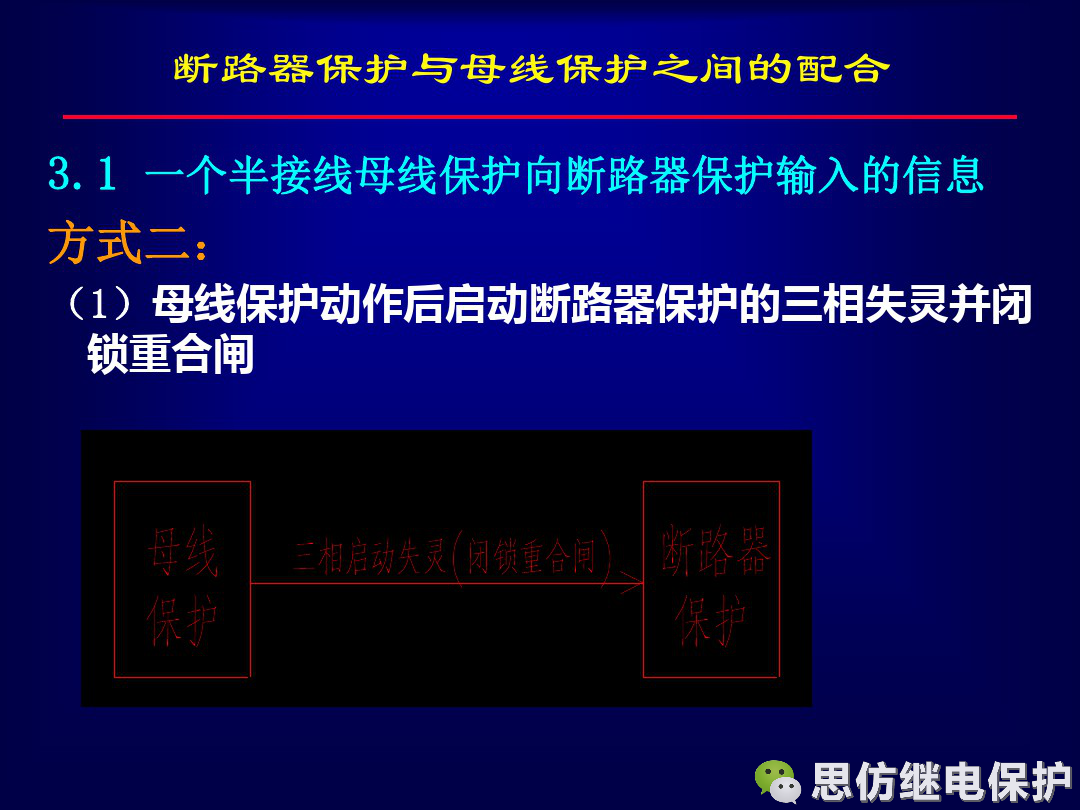

線路保護配置及相關保護之間配合的圖32

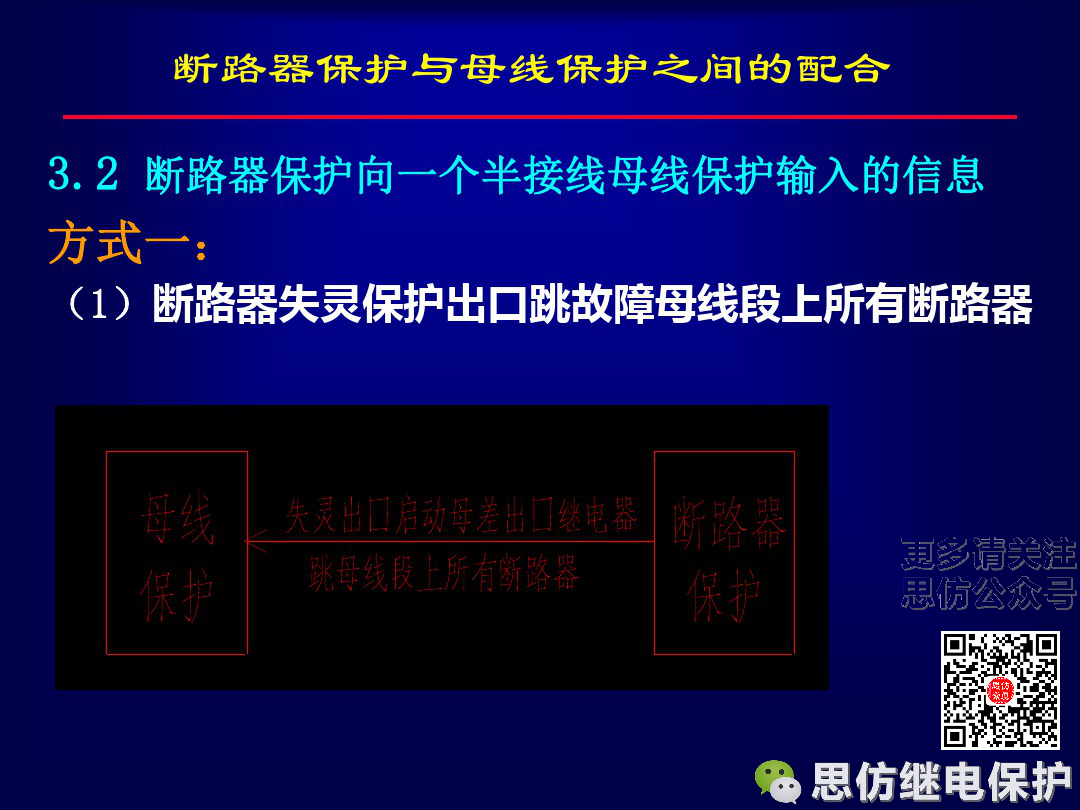

線路保護配置及相關保護之間配合的圖33
線路保護配置及相關保護之間配合的圖34  推薦: 斷路器失靈保護優化綜述

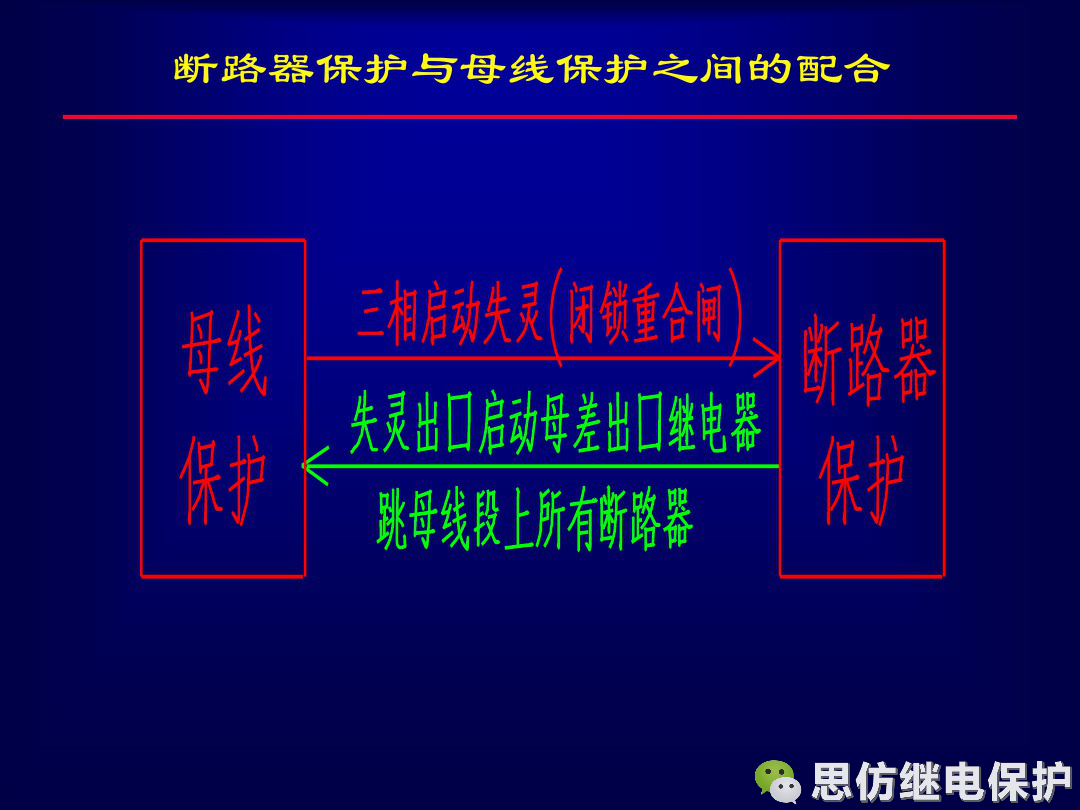

線路保護配置及相關保護之間配合的圖35
線路保護配置及相關保護之間配合的圖36



思仿繼電保護公眾號

5 斷路器保護與主變保護配合
微信 ID : Simfore

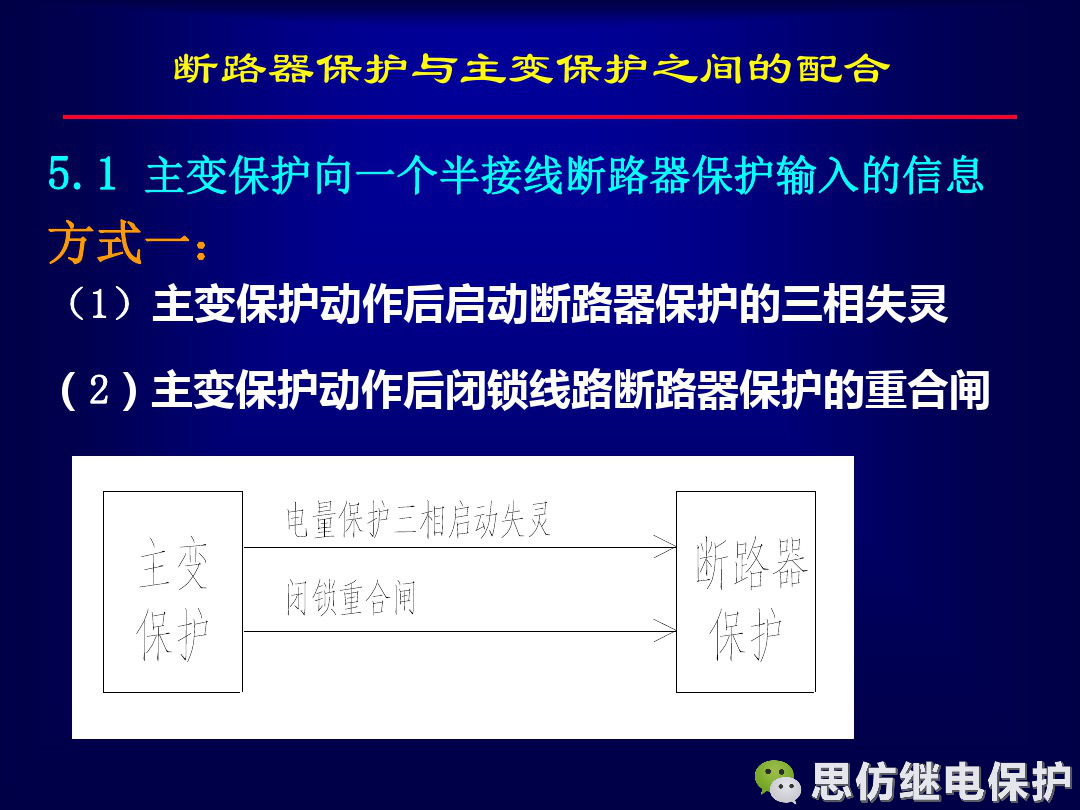

線路保護配置及相關保護之間配合的圖37
線路保護配置及相關保護之間配合的圖38
線路保護配置及相關保護之間配合的圖39

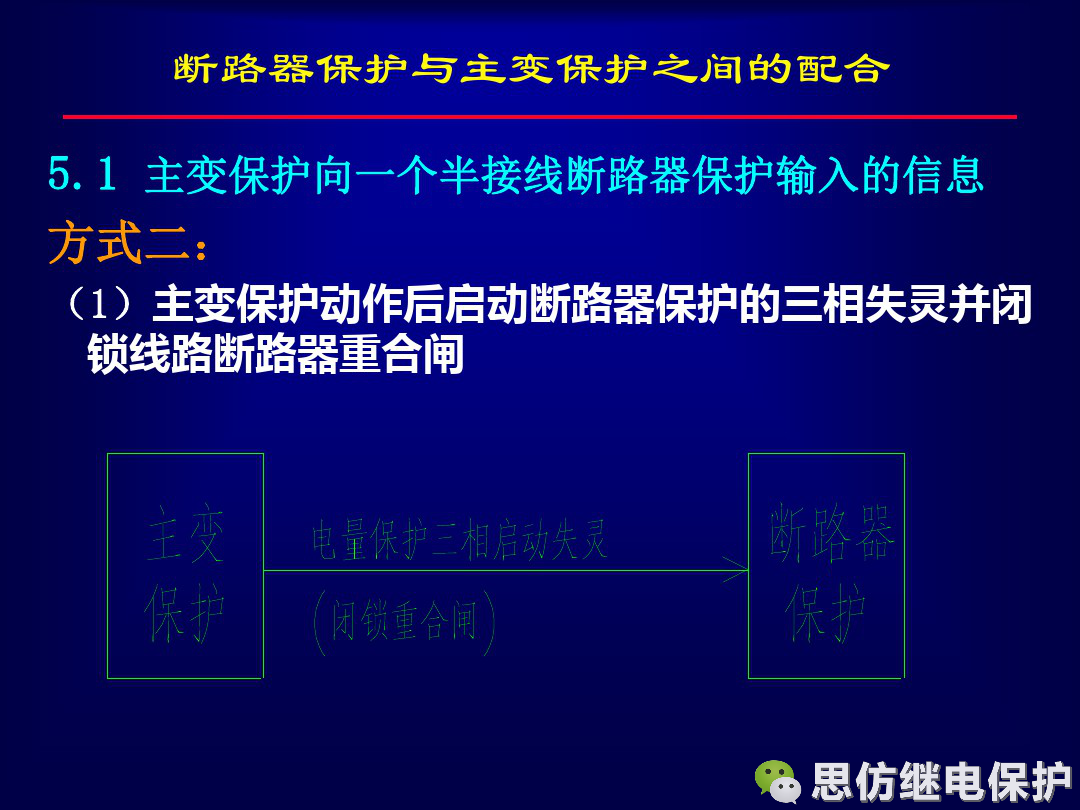

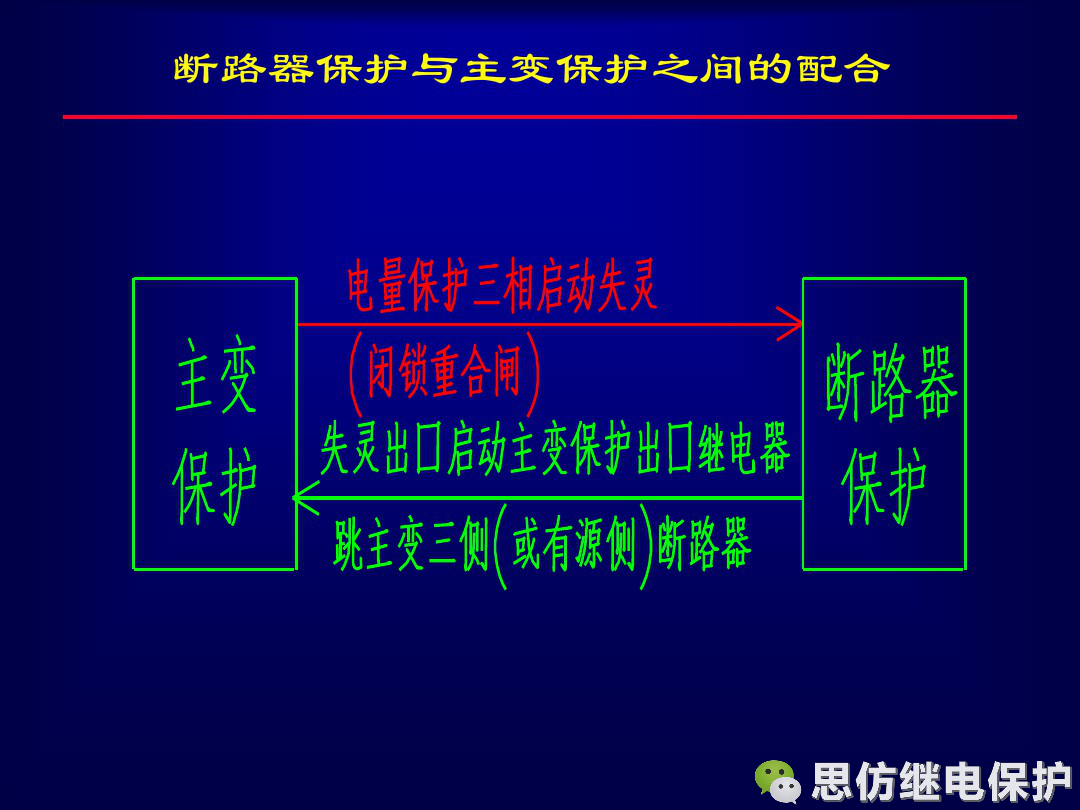

線路保護配置及相關保護之間配合的圖40

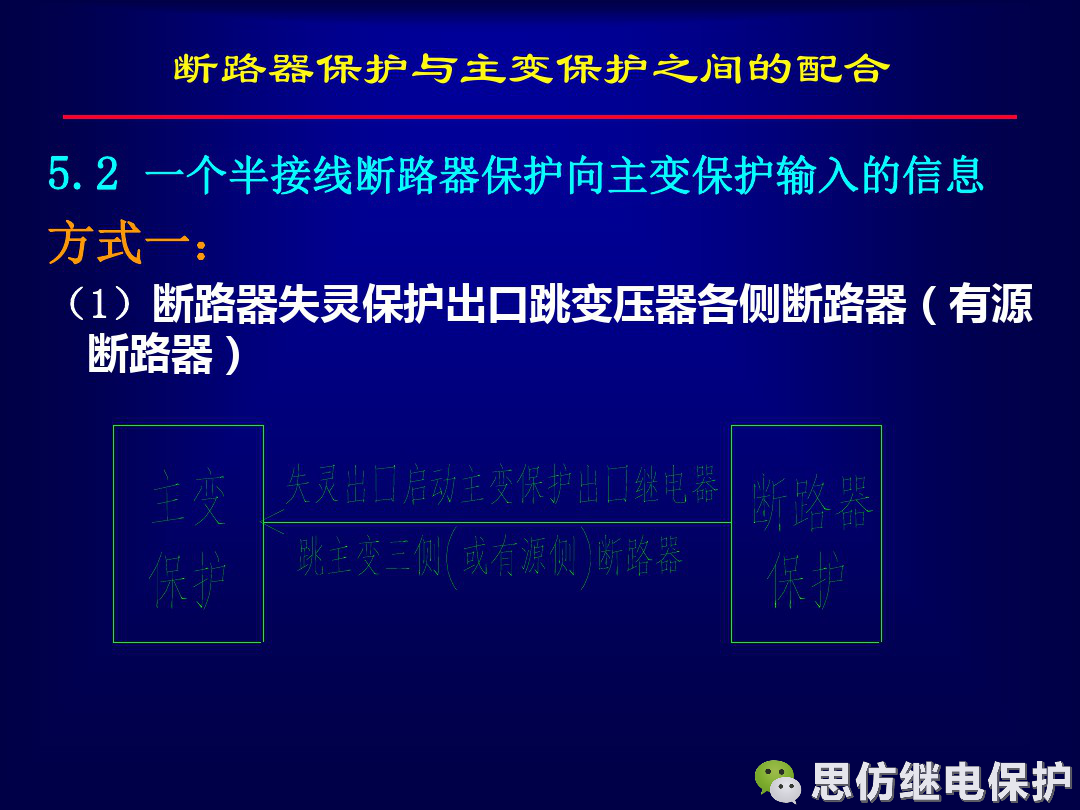

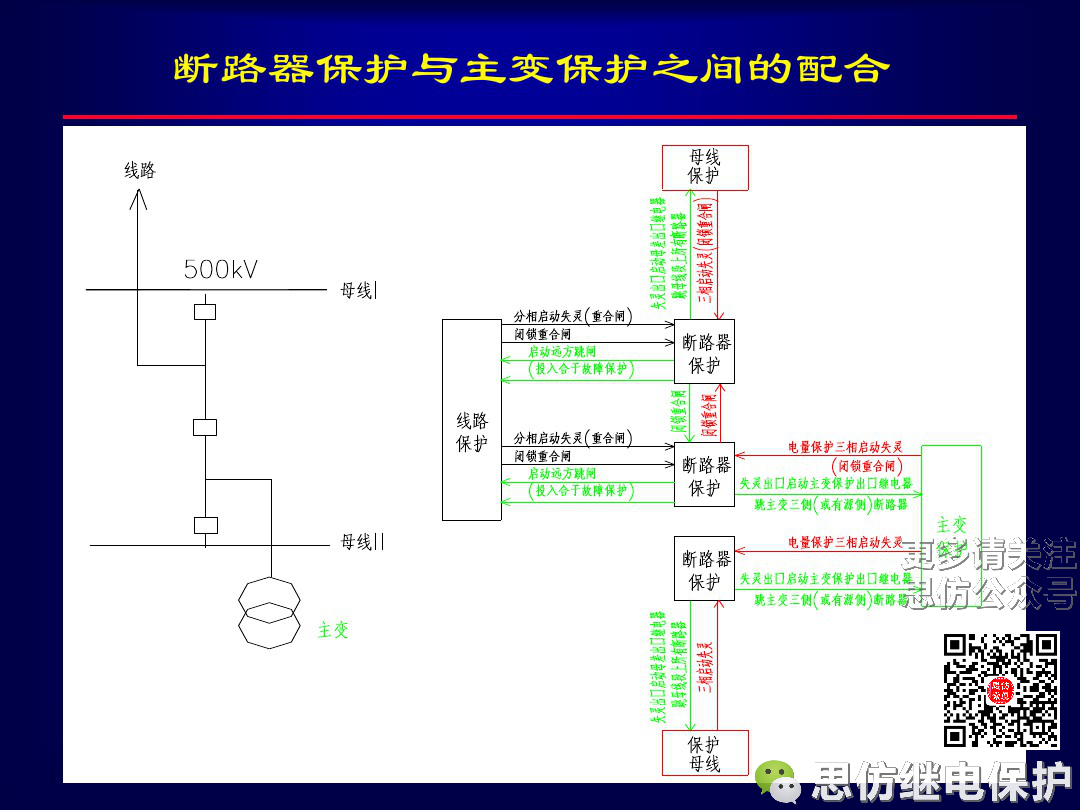

線路保護配置及相關保護之間配合的圖41



思仿繼電保護公眾號

6 斷路器保護與電抗器保護配合
微信 ID : Simfore

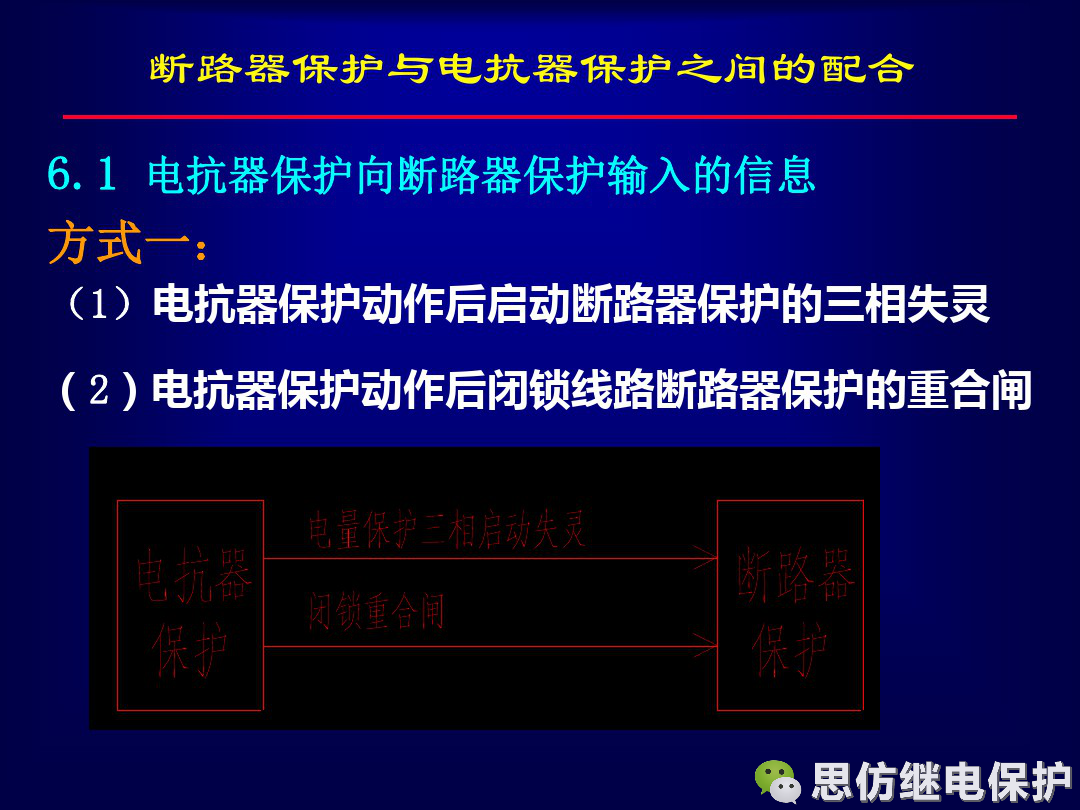

線路保護配置及相關保護之間配合的圖42

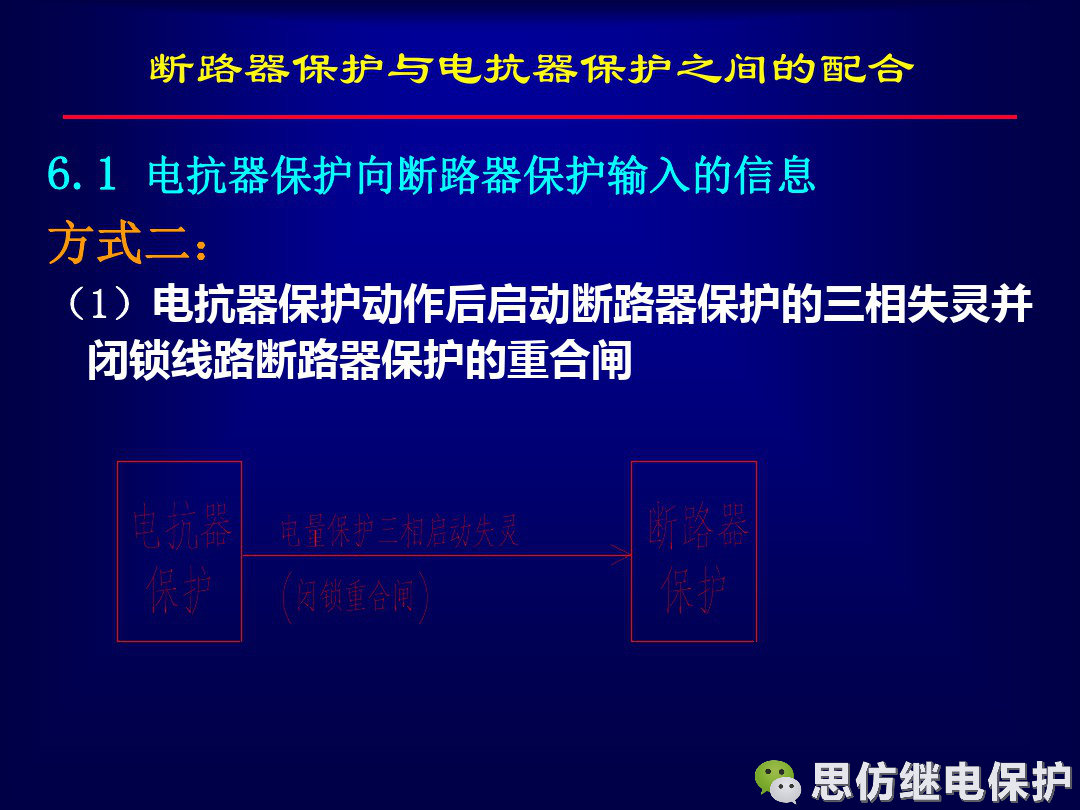

線路保護配置及相關保護之間配合的圖43

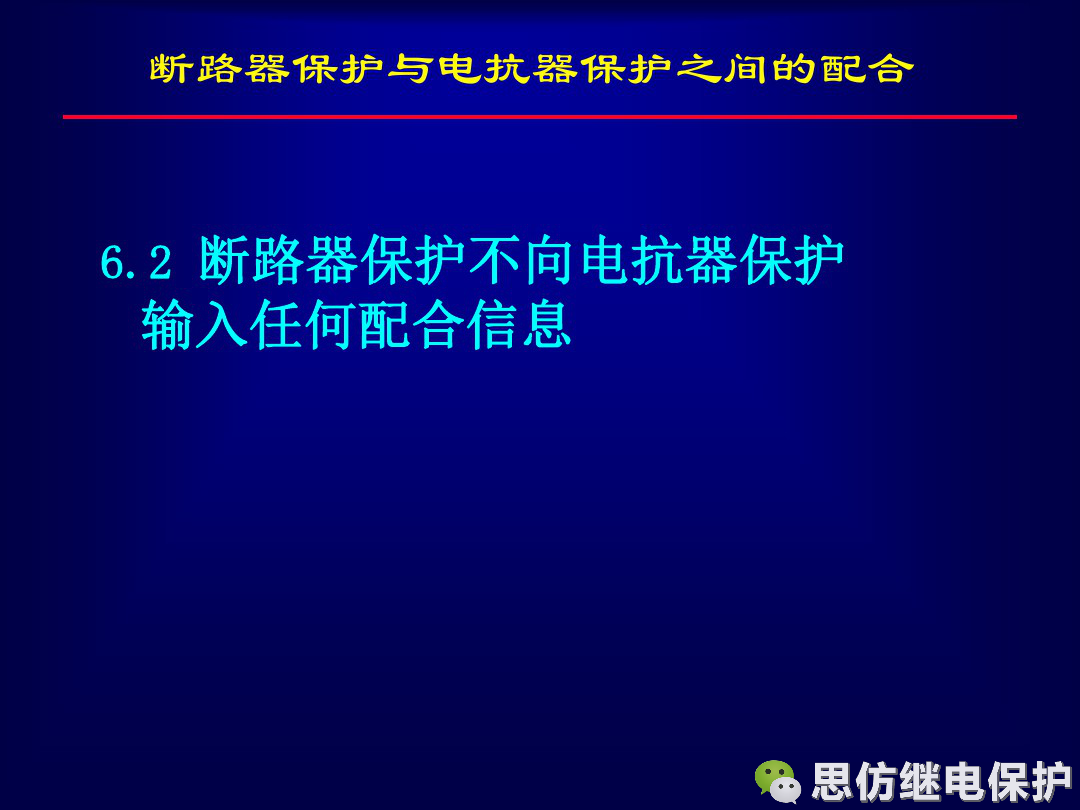

線路保護配置及相關保護之間配合的圖44

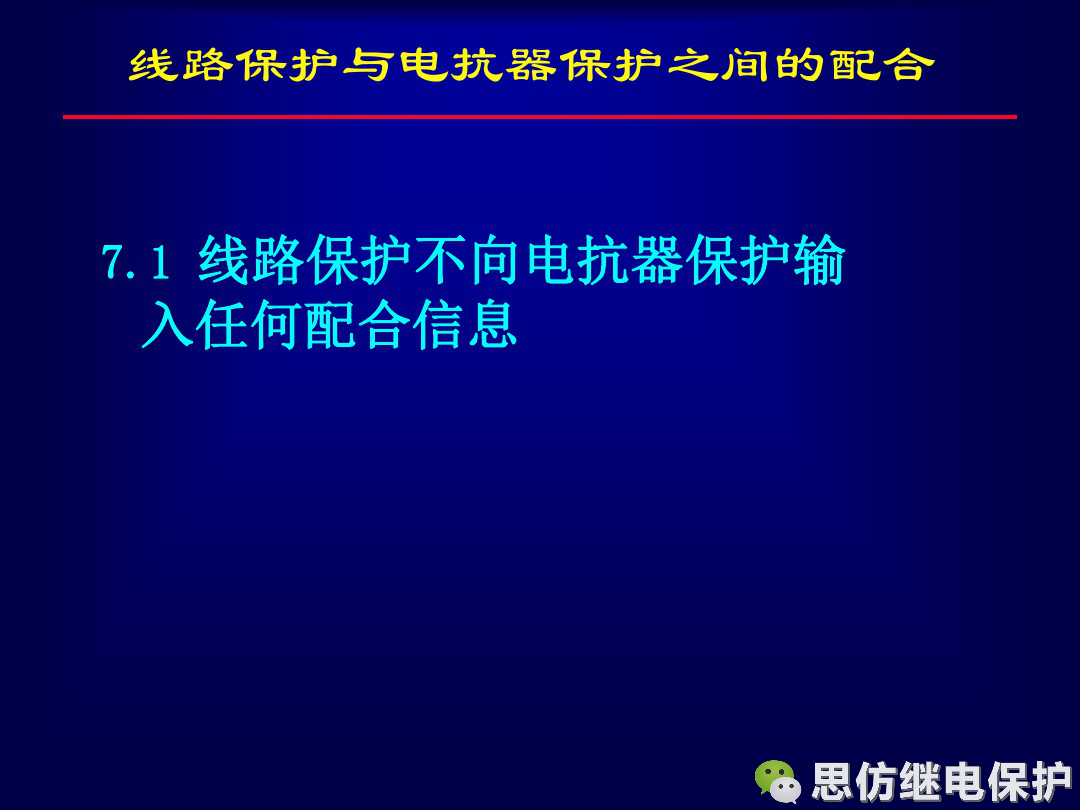

線路保護配置及相關保護之間配合的圖45

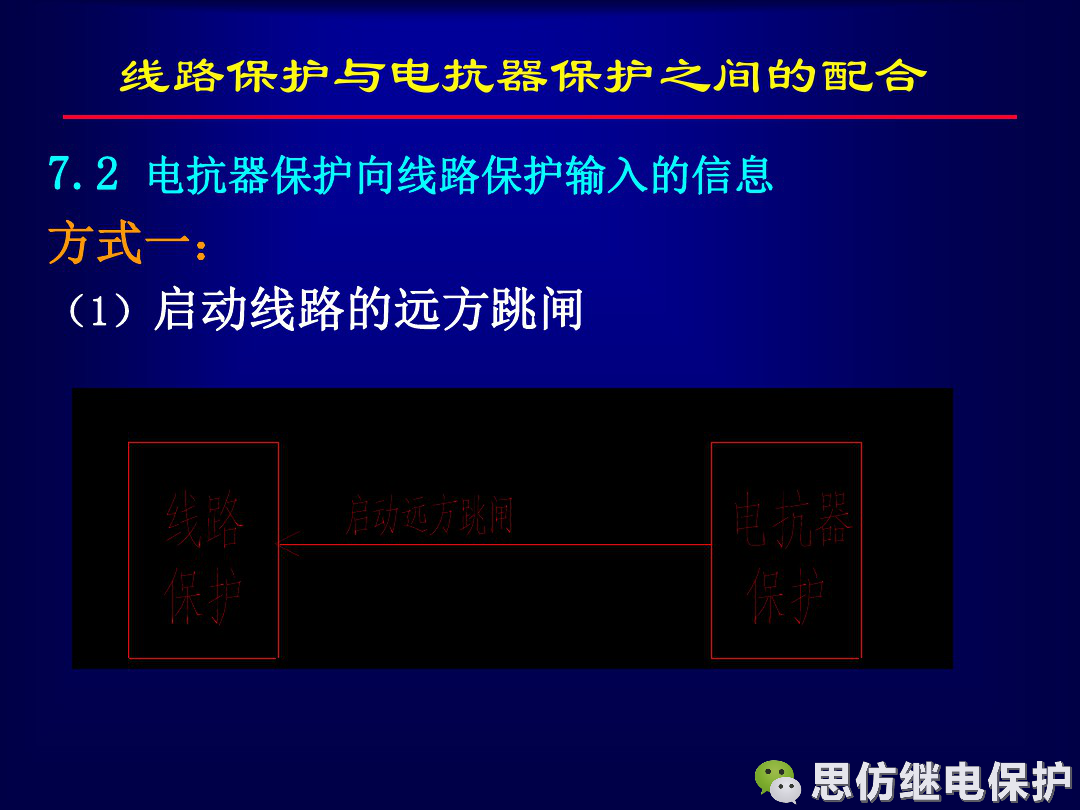

線路保護配置及相關保護之間配合的圖46



思仿繼電保護公眾號

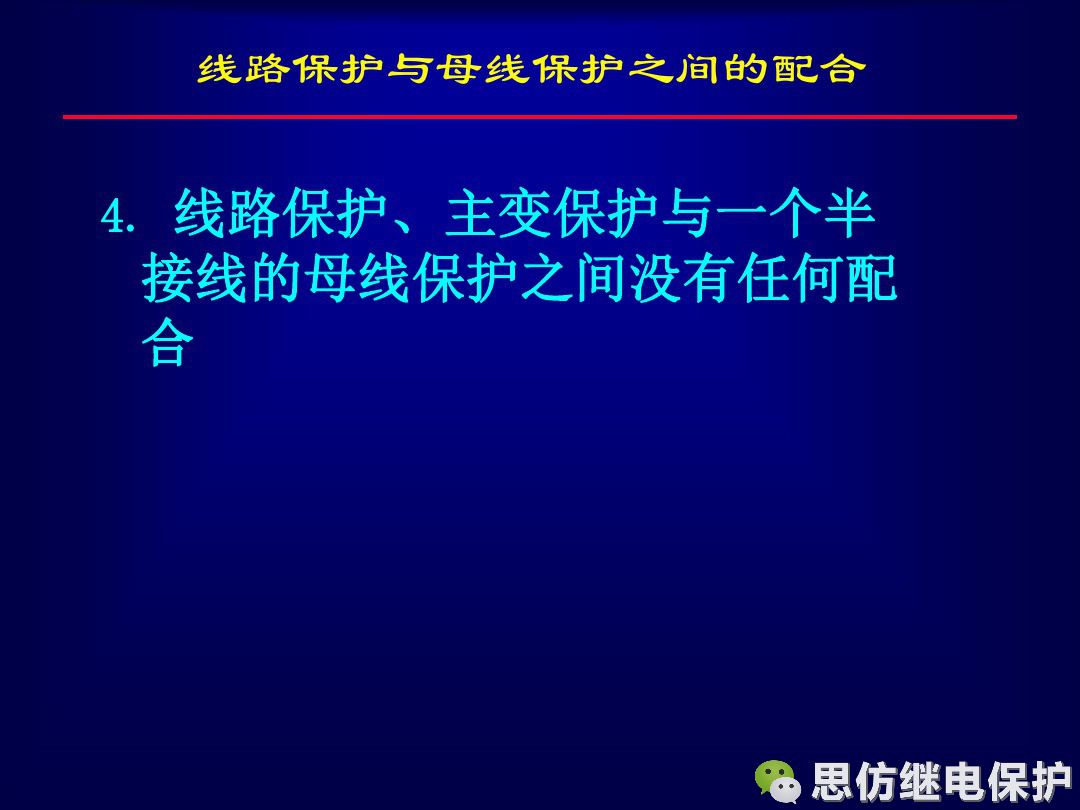

7 線路保護與母線保護配合
微信 ID : Simfore

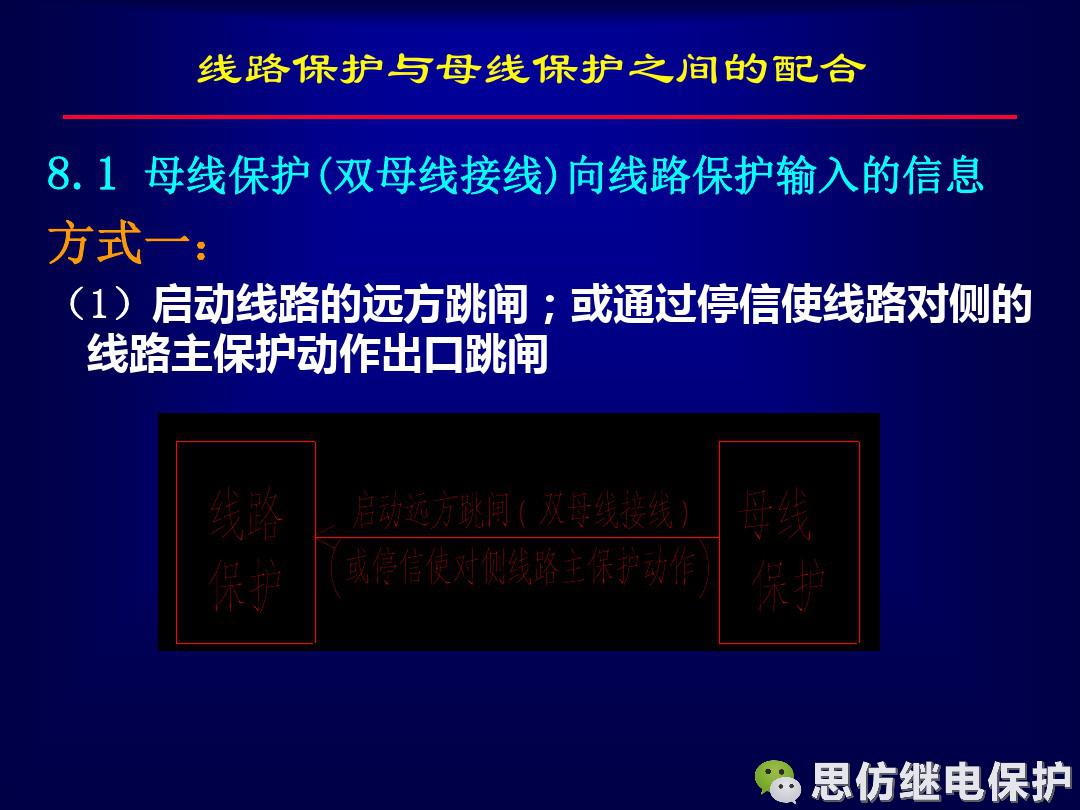

線路保護配置及相關保護之間配合的圖47
線路保護配置及相關保護之間配合的圖48

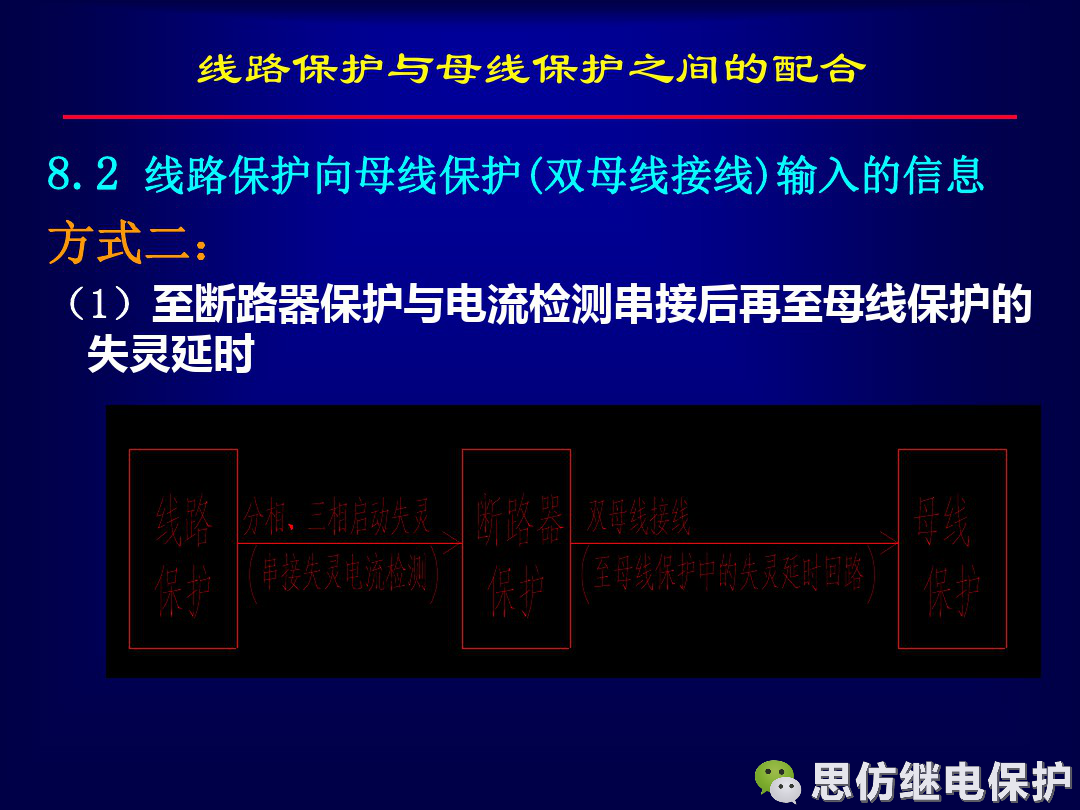

線路保護配置及相關保護之間配合的圖49



思仿繼電保護公眾號

8 斷路器保護與母線保護配合
微信 ID : Simfore

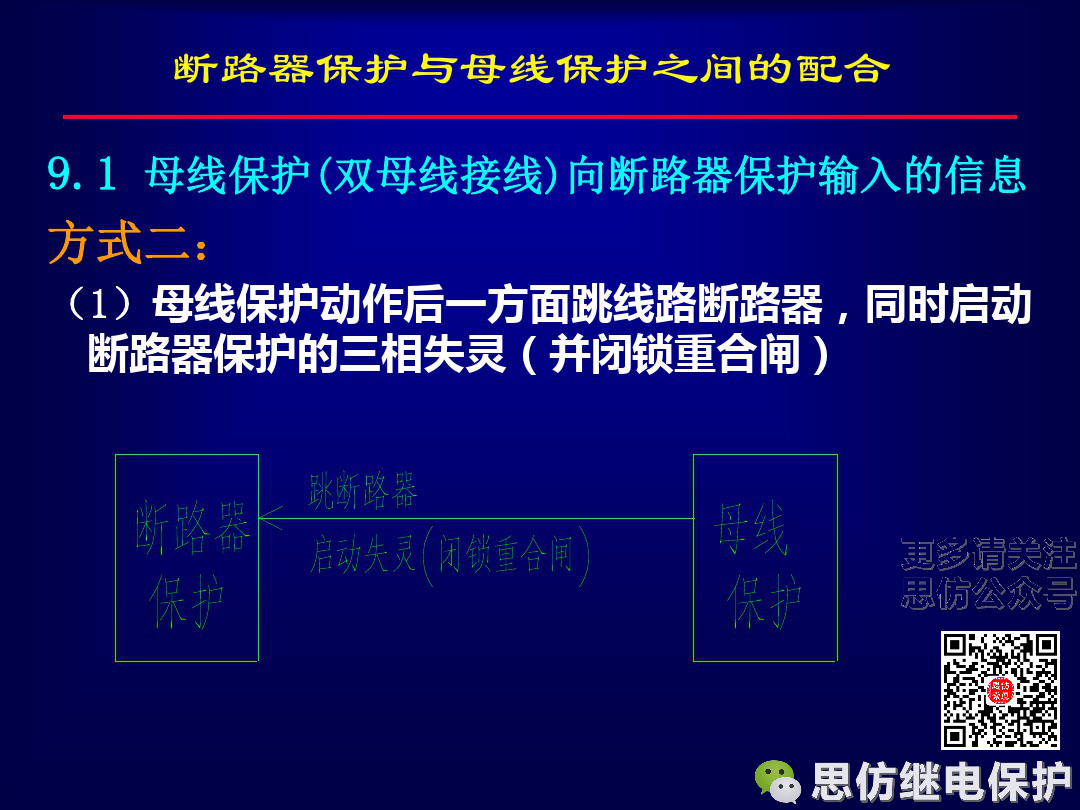

線路保護配置及相關保護之間配合的圖50

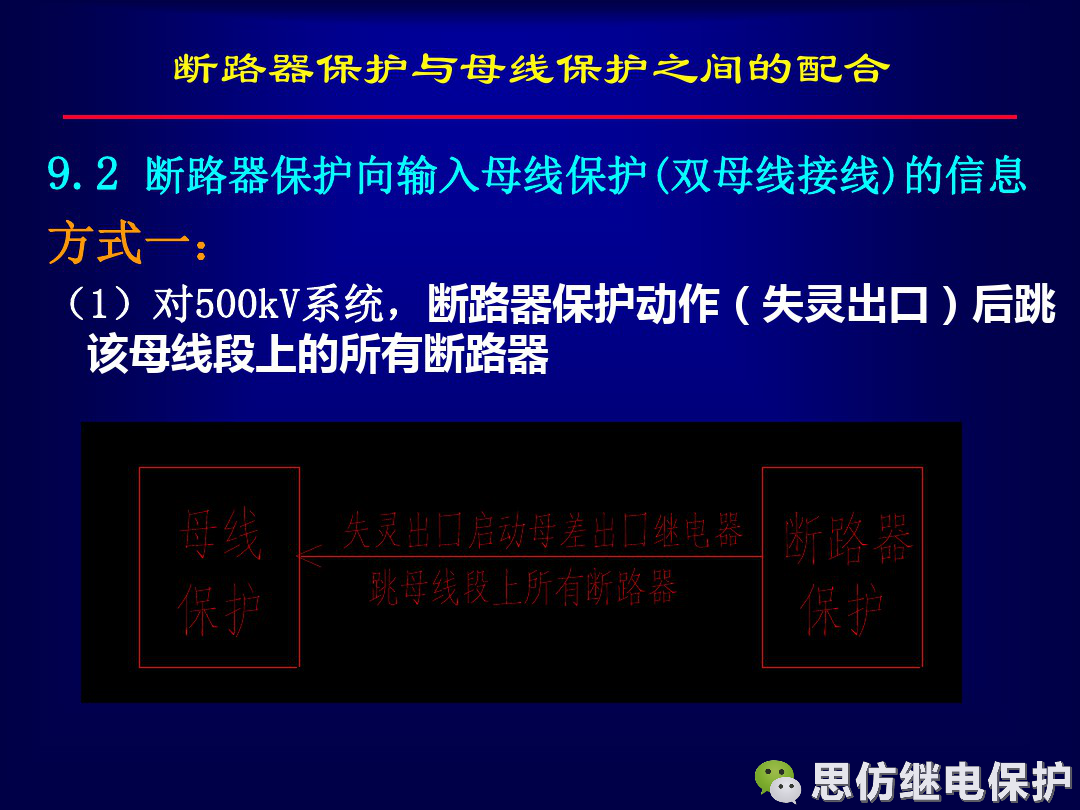

線路保護配置及相關保護之間配合的圖51

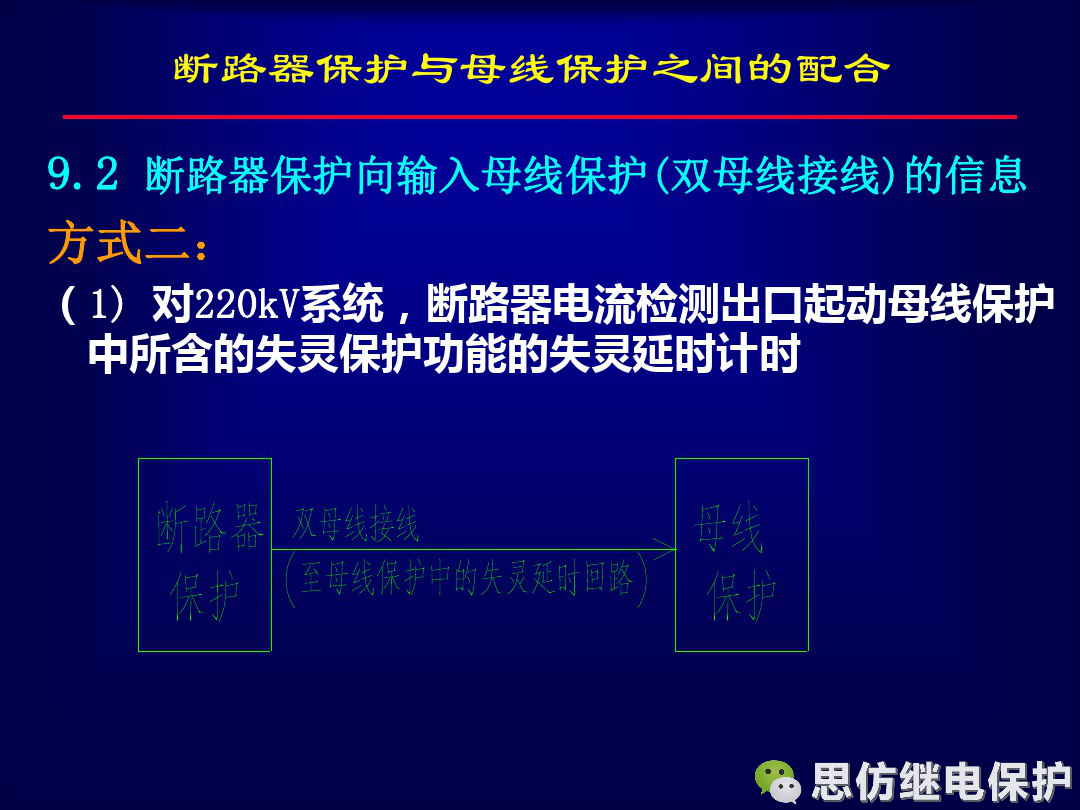

線路保護配置及相關保護之間配合的圖52



思仿繼電保護公眾號

9 主變保護與母線保護配合
微信 ID : Simfore

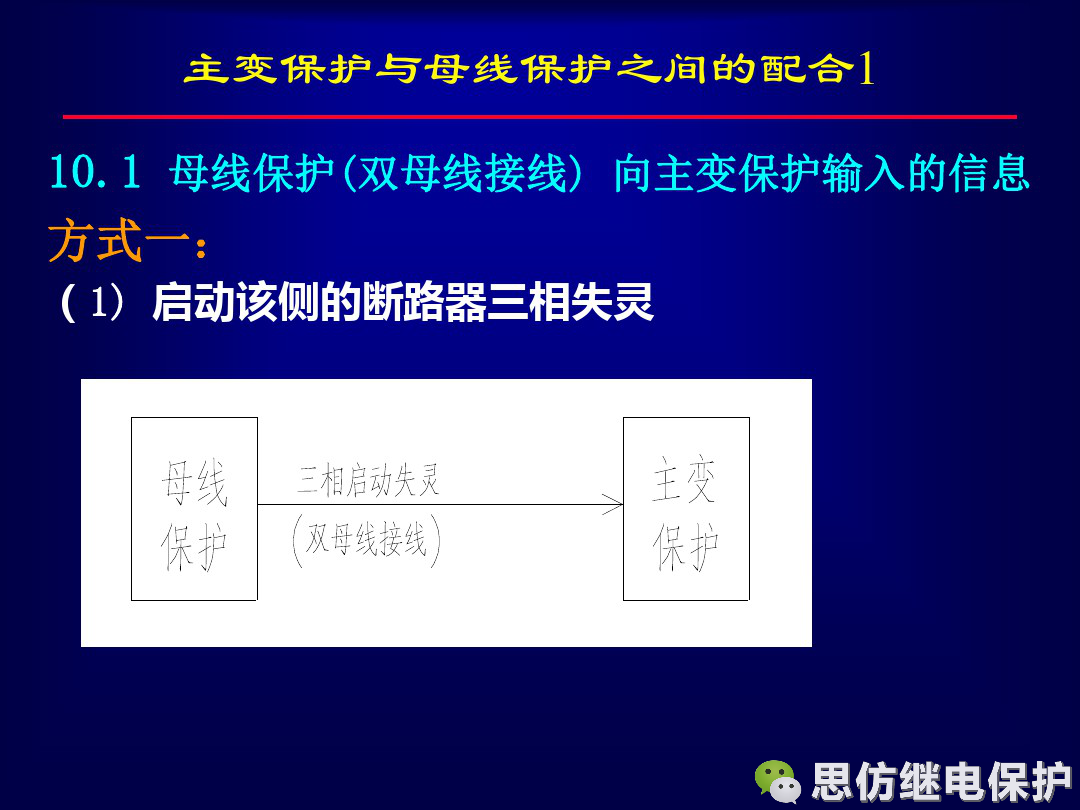

線路保護配置及相關保護之間配合的圖53

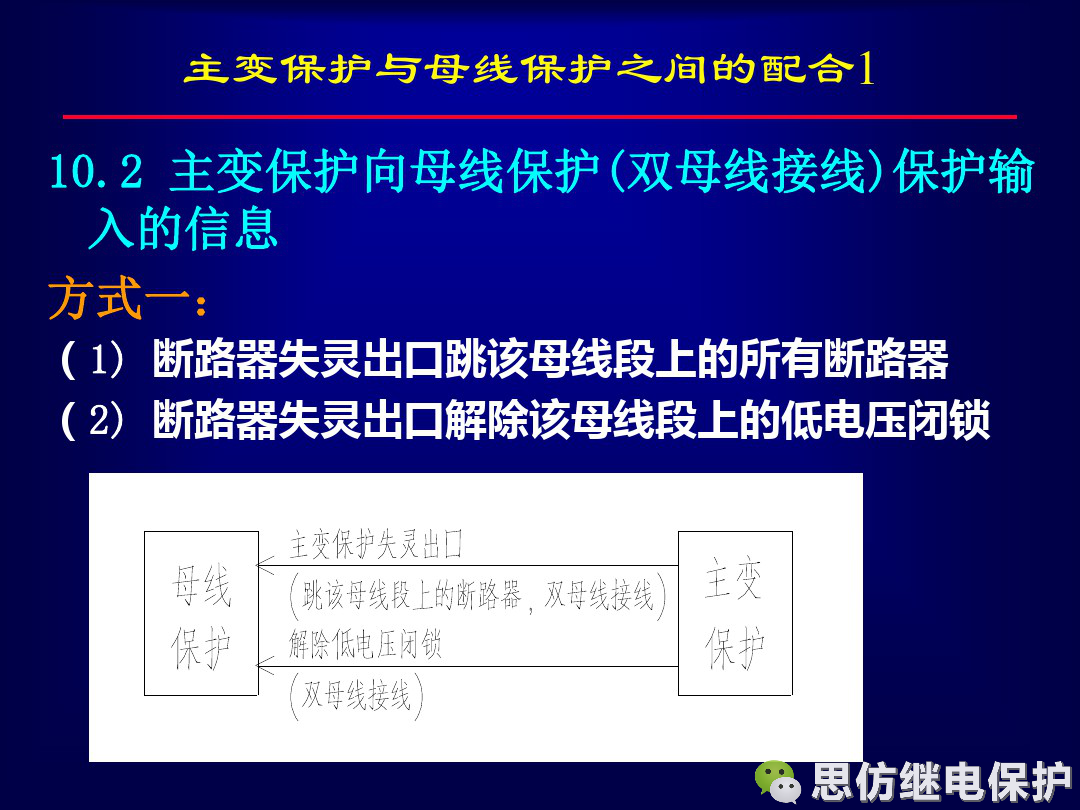

線路保護配置及相關保護之間配合的圖54

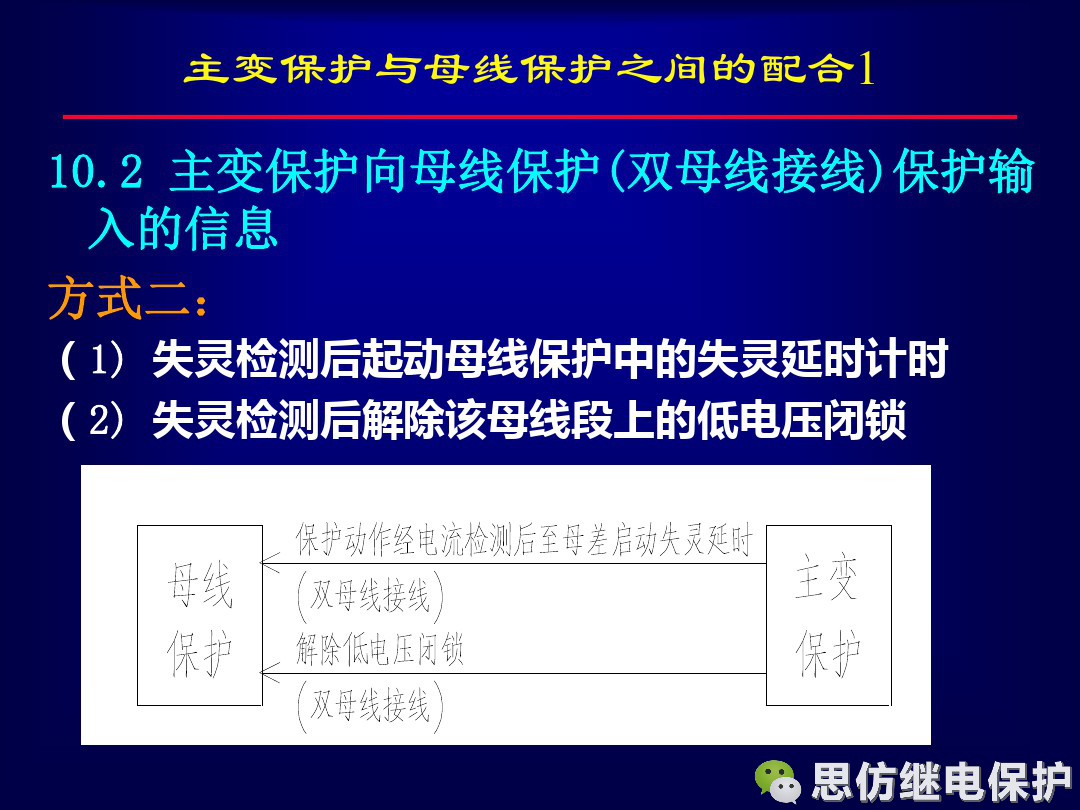

線路保護配置及相關保護之間配合的圖55

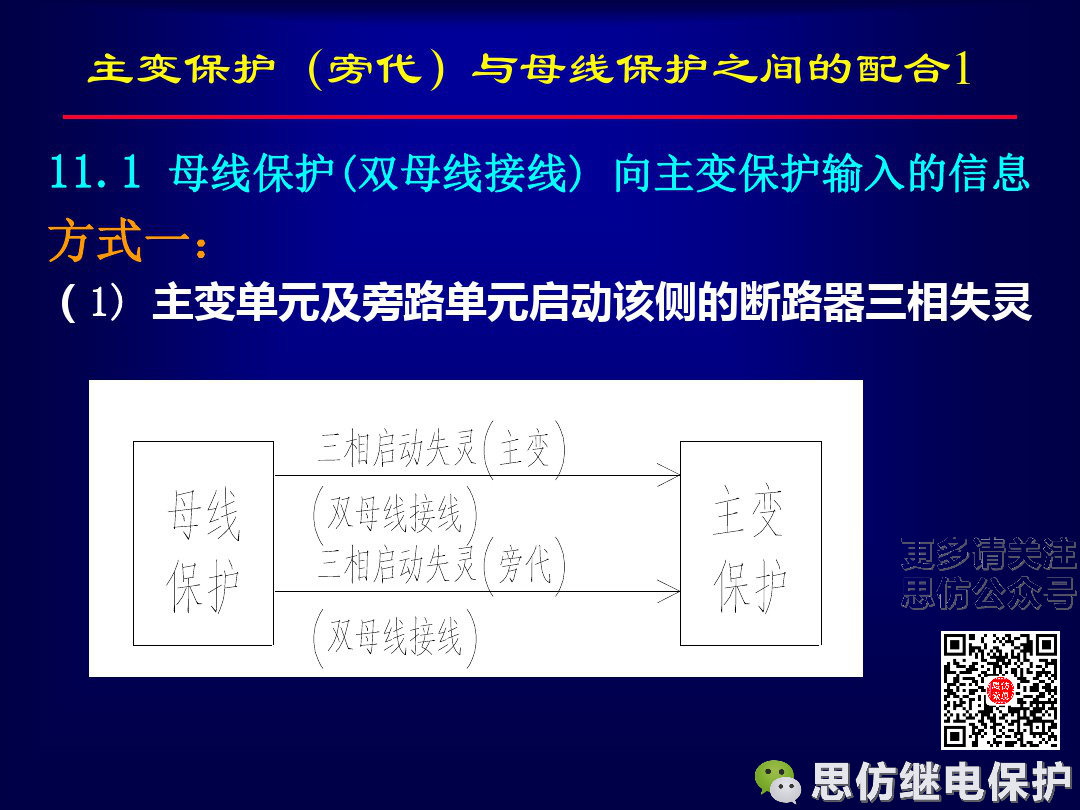

線路保護配置及相關保護之間配合的圖56

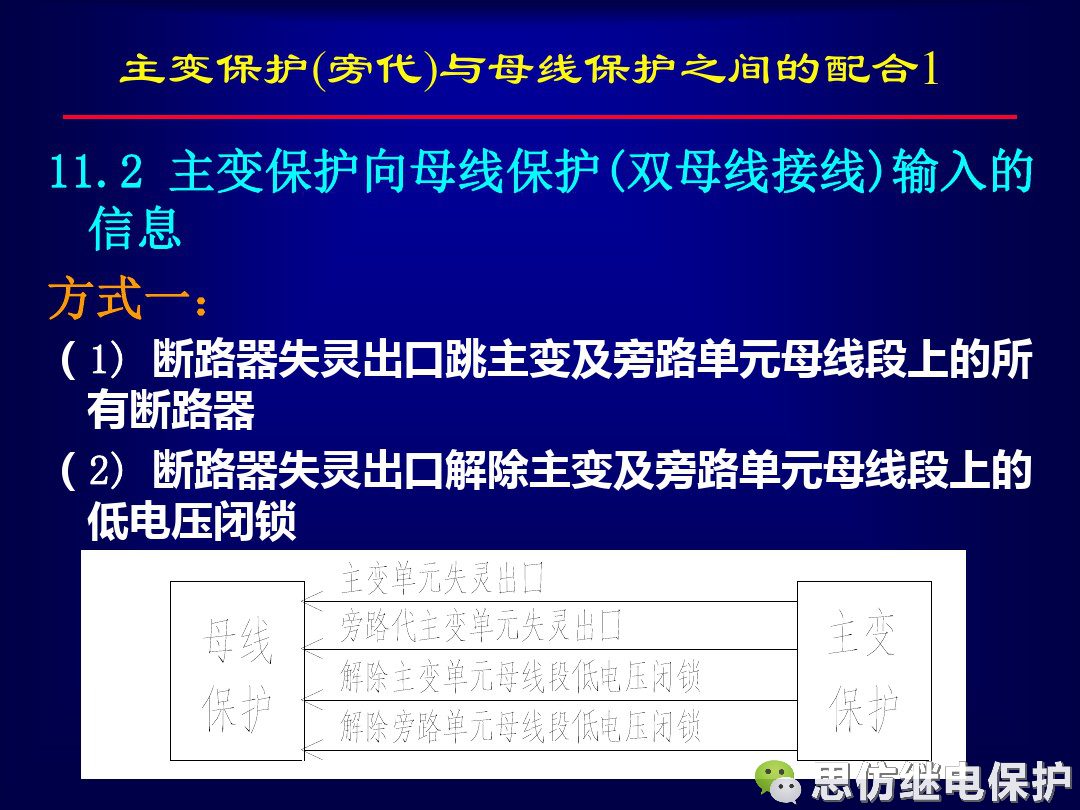

線路保護配置及相關保護之間配合的圖57

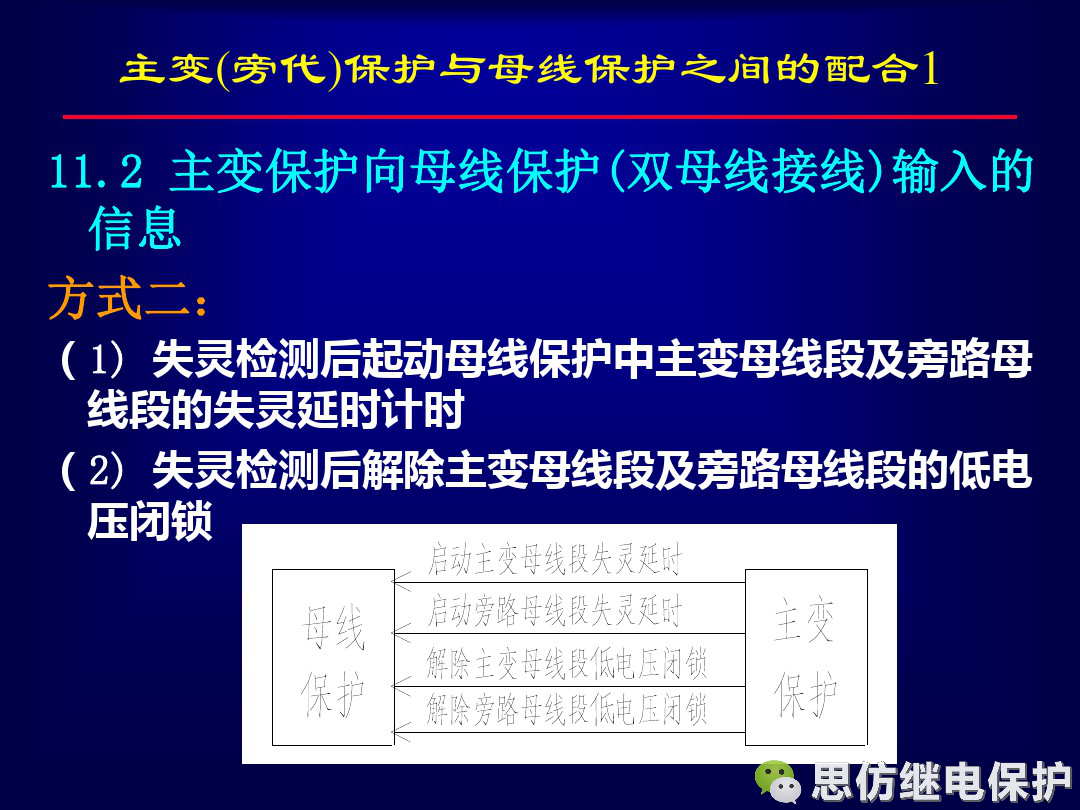

線路保護配置及相關保護之間配合的圖58

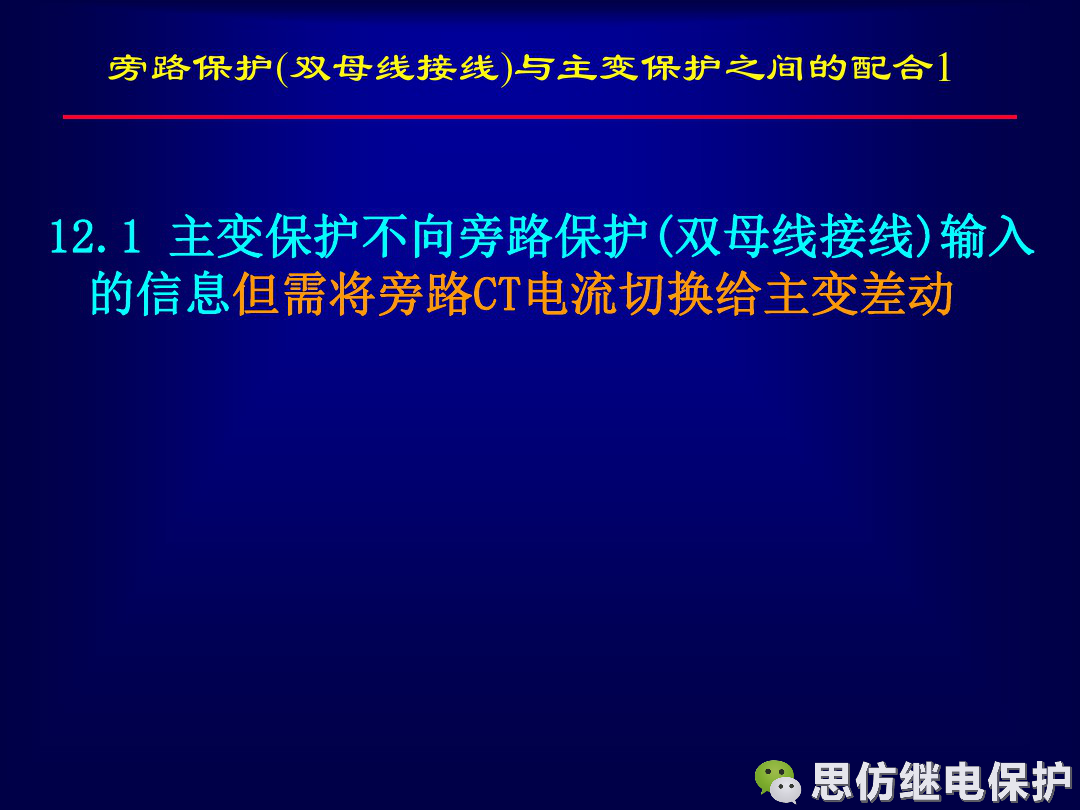

線路保護配置及相關保護之間配合的圖59

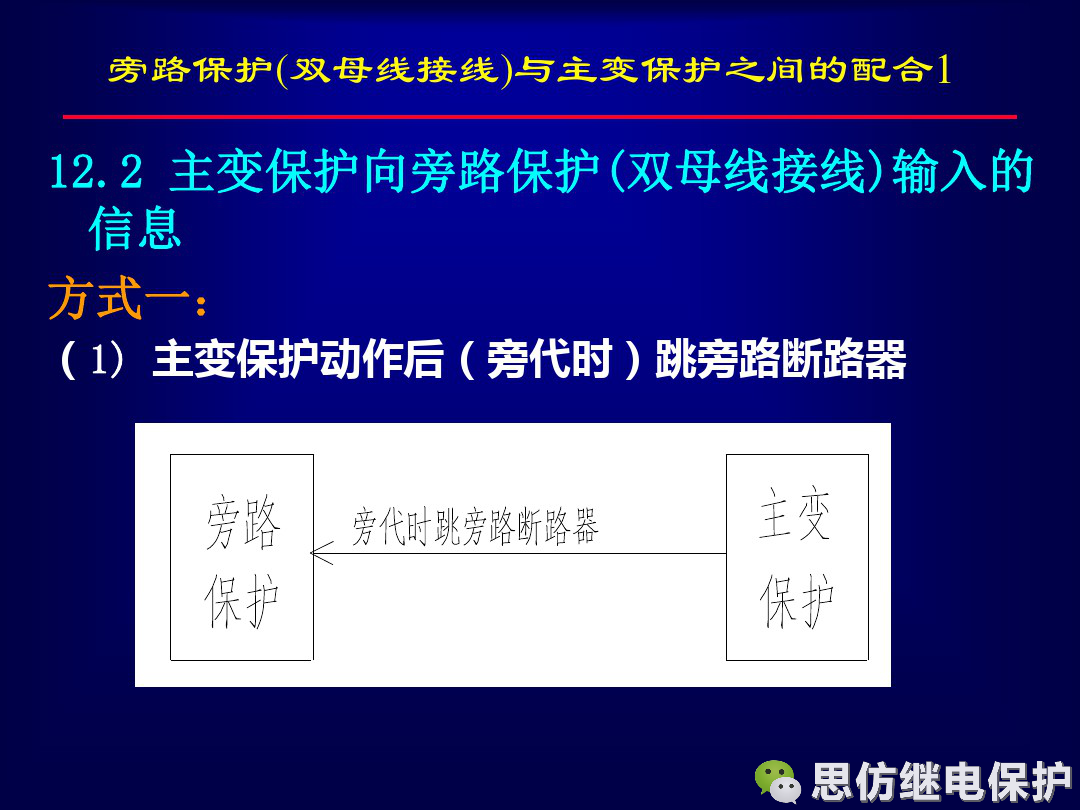

線路保護配置及相關保護之間配合的圖60



思仿繼電保護公眾號

10 母聯保護與母線保護配合
微信 ID : Simfore

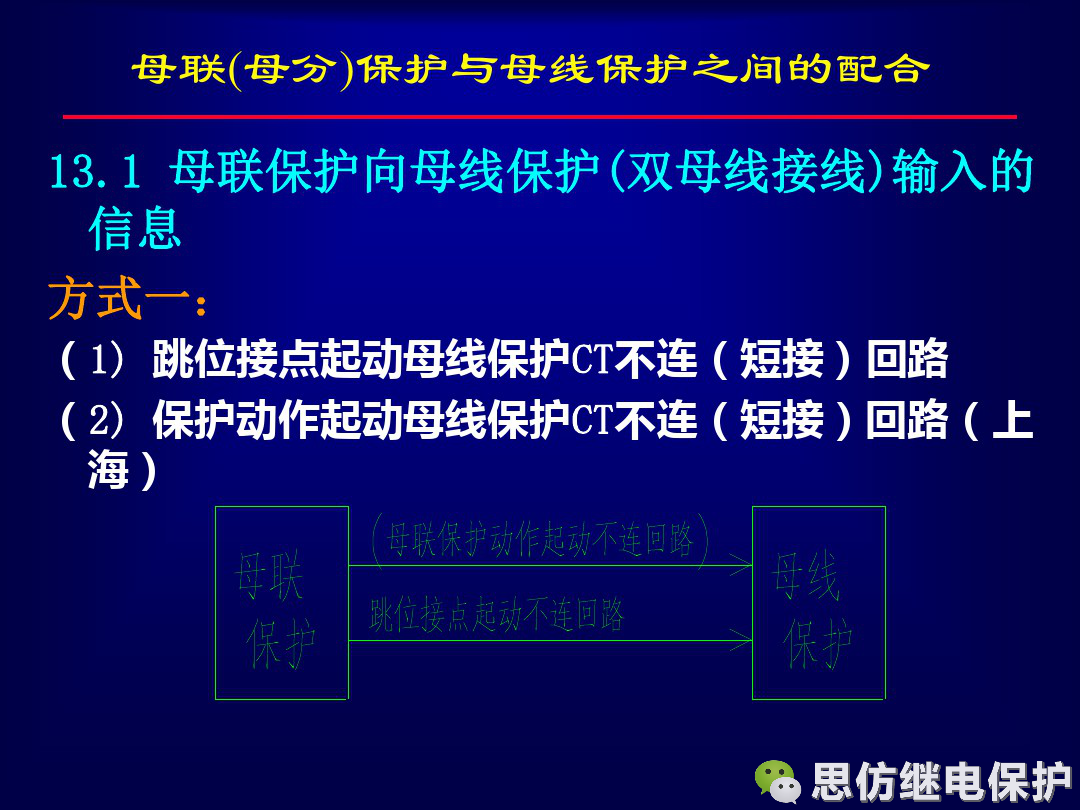

線路保護配置及相關保護之間配合的圖61

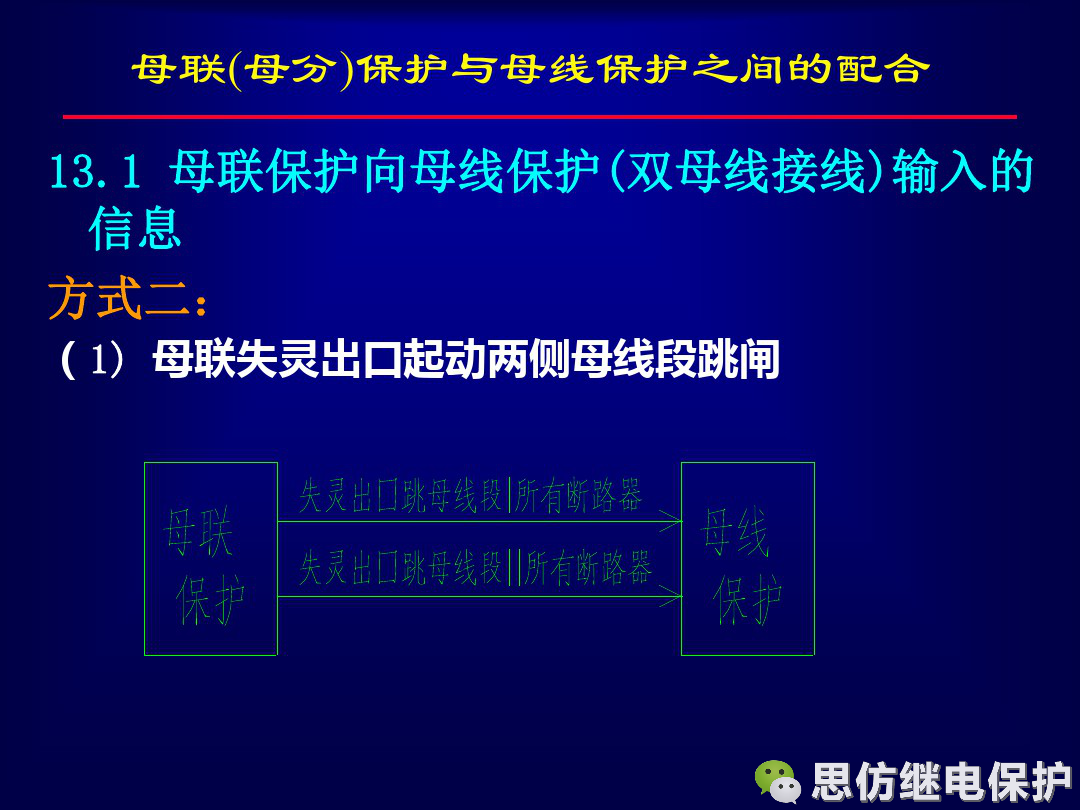

線路保護配置及相關保護之間配合的圖62

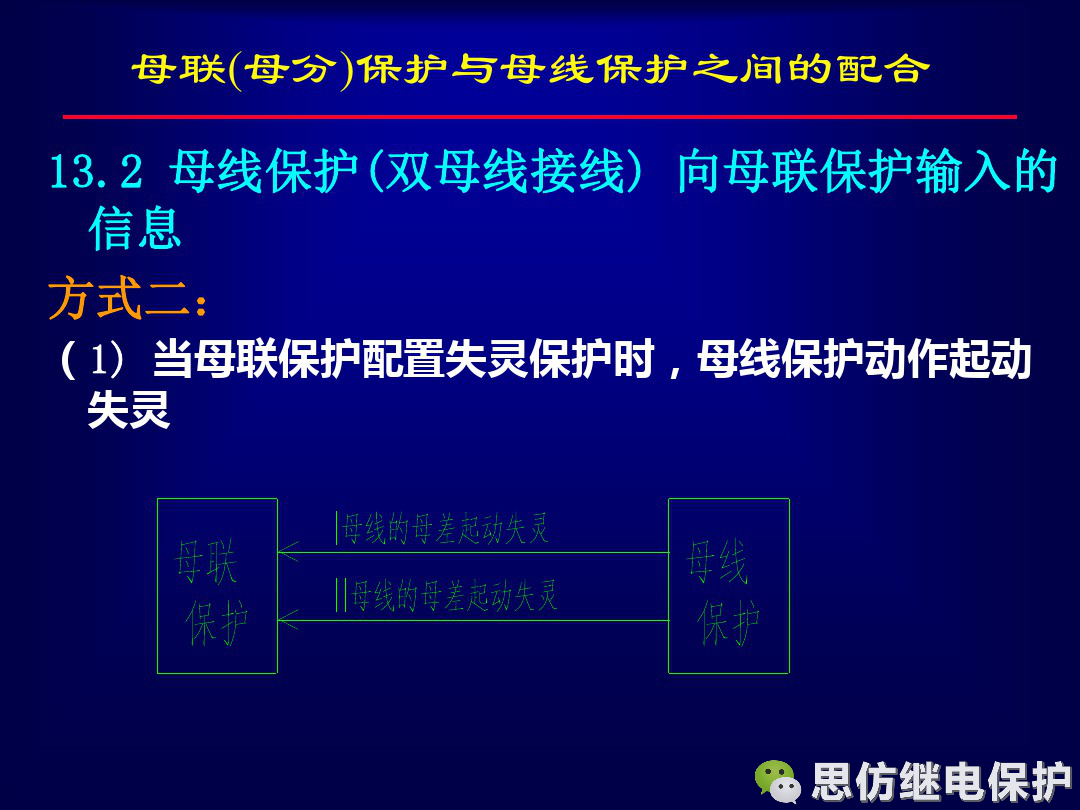

線路保護配置及相關保護之間配合的圖63



思仿繼電保護公眾號

11 主變保護與母線保護配合
微信 ID : Simfore

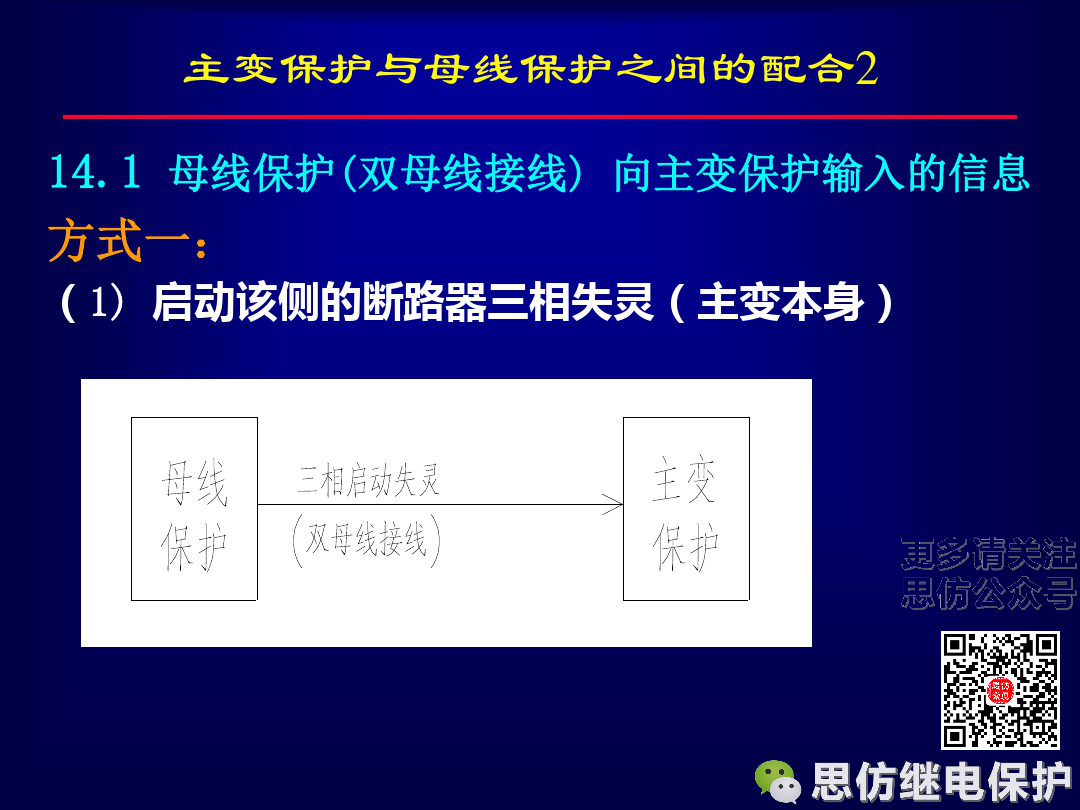

線路保護配置及相關保護之間配合的圖64

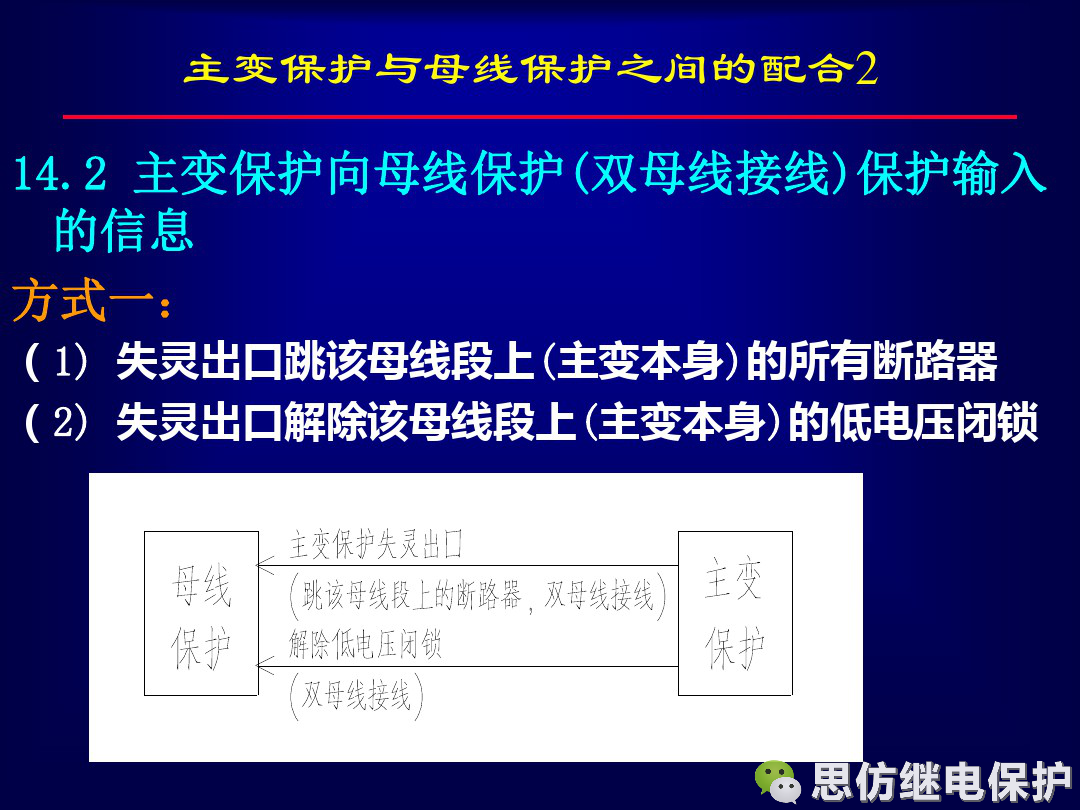

線路保護配置及相關保護之間配合的圖65

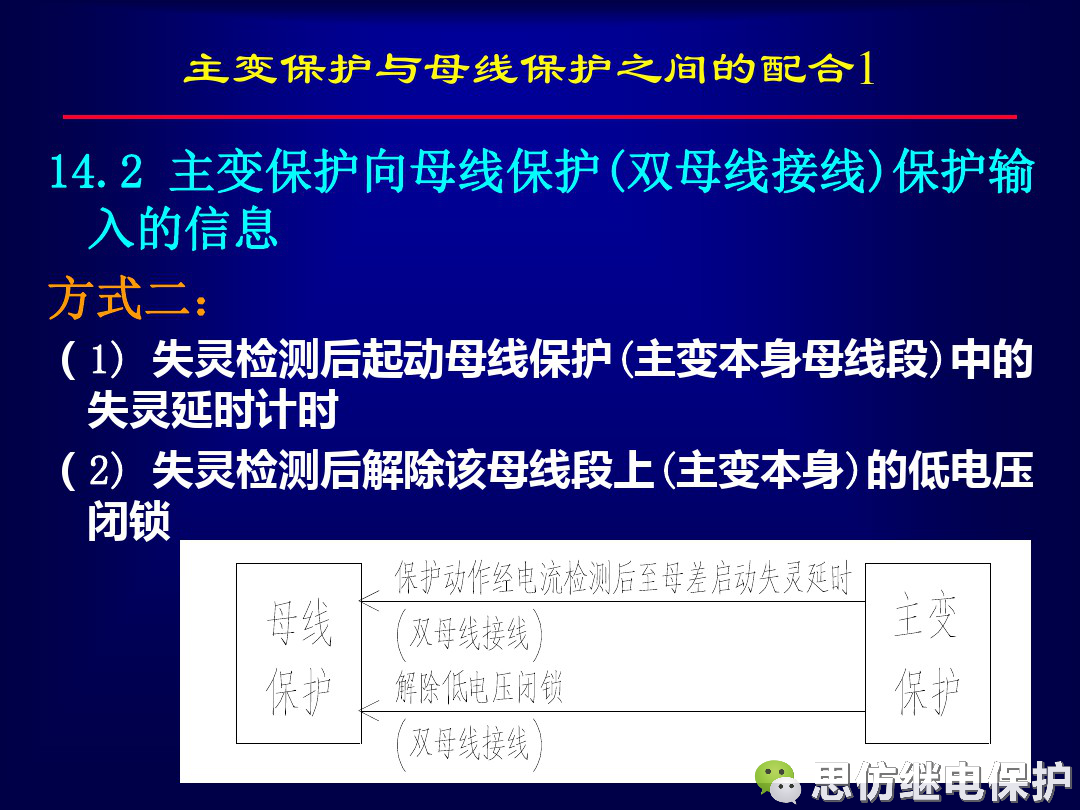

線路保護配置及相關保護之間配合的圖66



思仿繼電保護公眾號

12 旁路保護與母線保護配合
微信 ID : Simfore

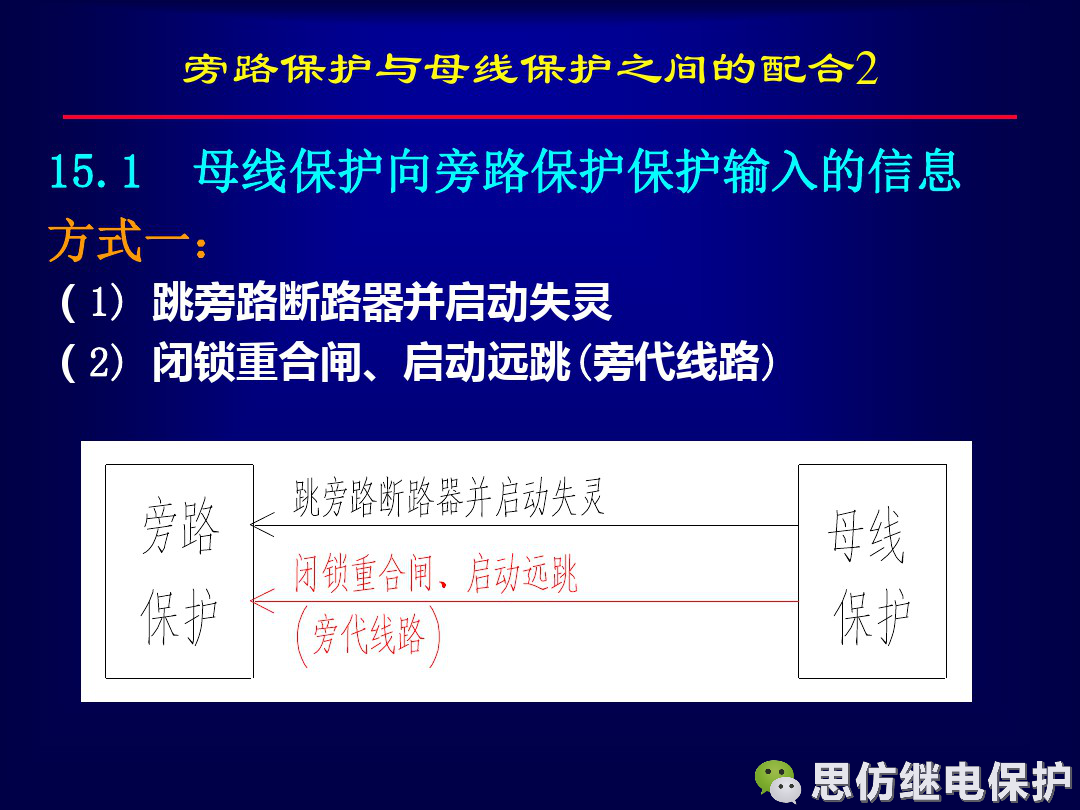

線路保護配置及相關保護之間配合的圖67

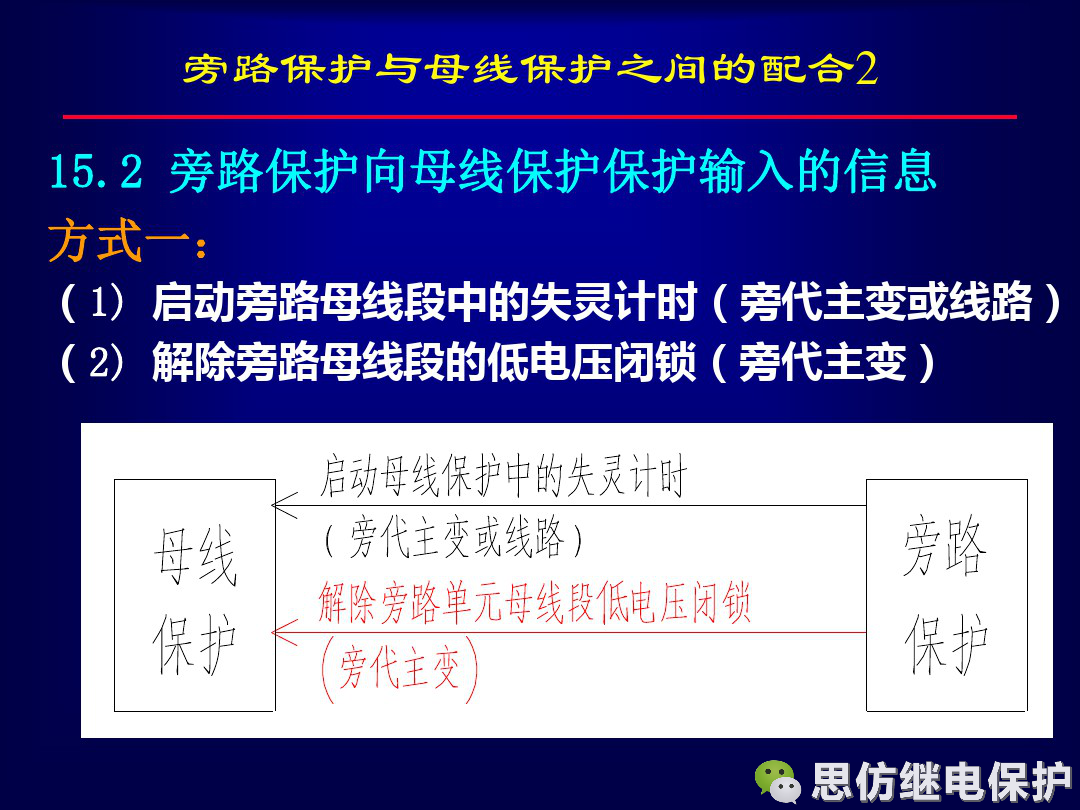

線路保護配置及相關保護之間配合的圖68

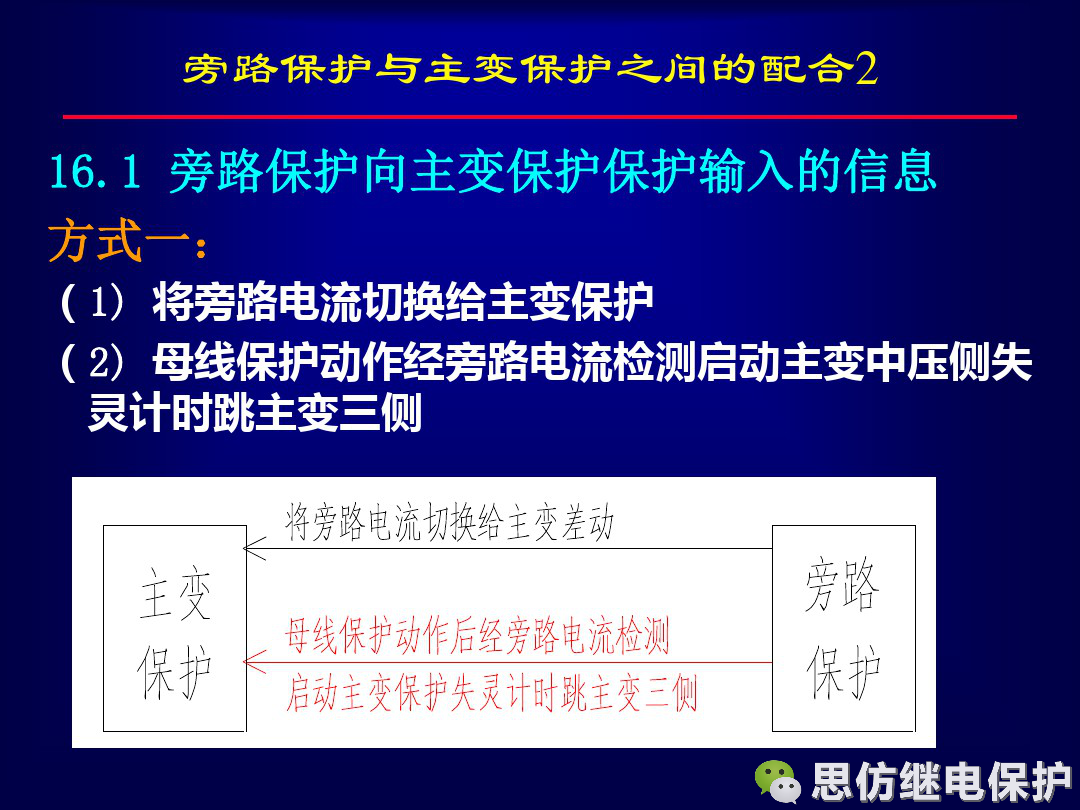

線路保護配置及相關保護之間配合的圖69

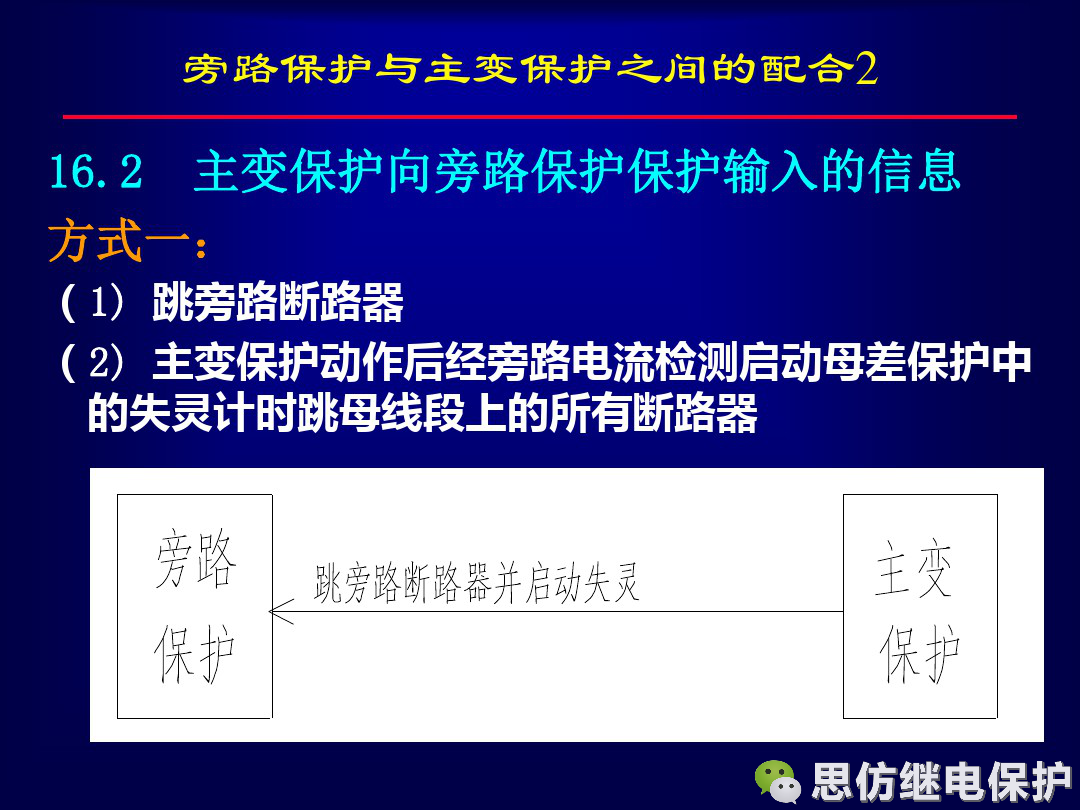

線路保護配置及相關保護之間配合的圖70

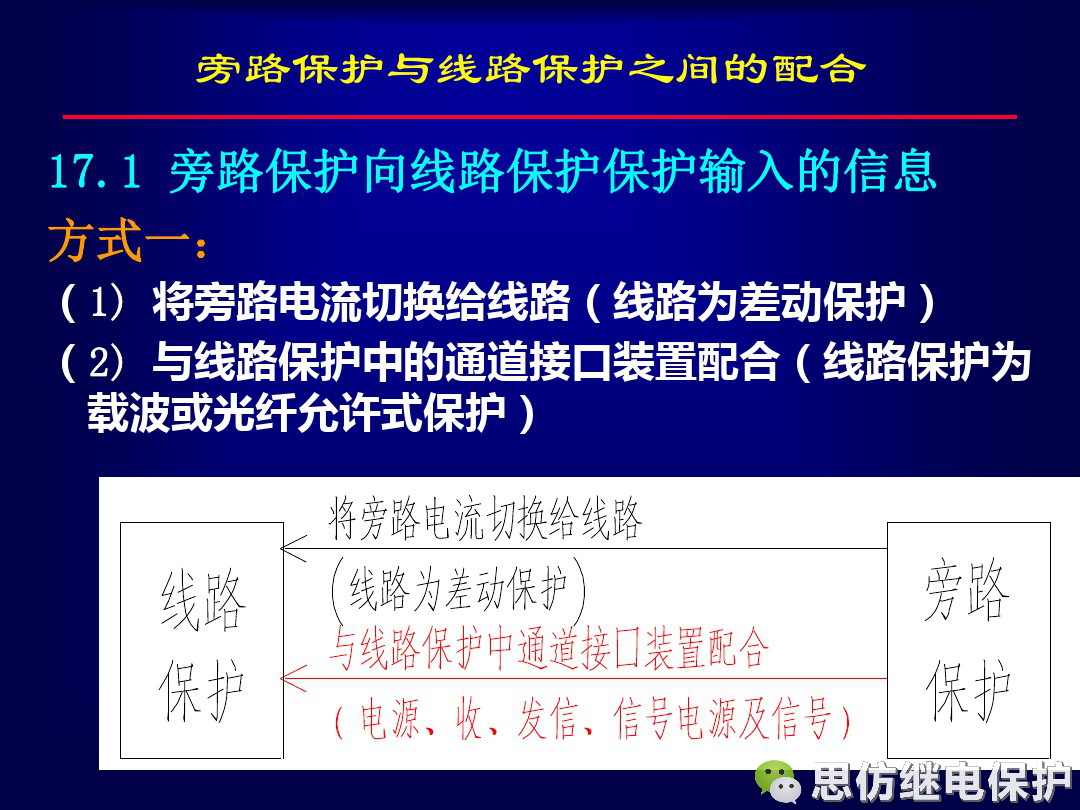

線路保護配置及相關保護之間配合的圖71

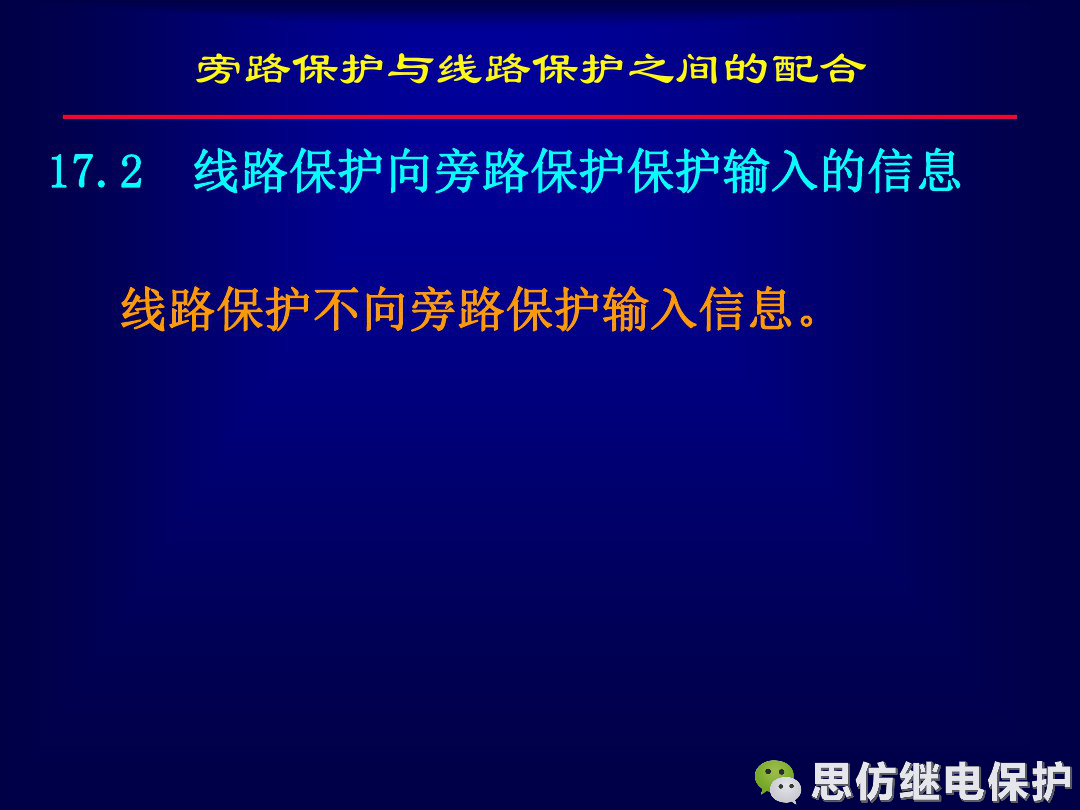

線路保護配置及相關保護之間配合的圖72
來源:思仿繼電保護
