層次式原理圖是如何繪制的？

答：層次原理圖中是有包含的關系，這里我們介紹一下層次原理圖自上而下設計思路，按照以下的步驟即可：

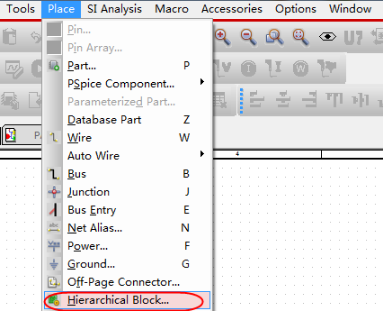

第一步，創建分級的模塊Hierarchical Block，在原理圖設計的頁面，執行命令Place->Hierarchical Block…，如圖3-109所示：



圖3-109  層次原理圖創建分級模塊示意圖

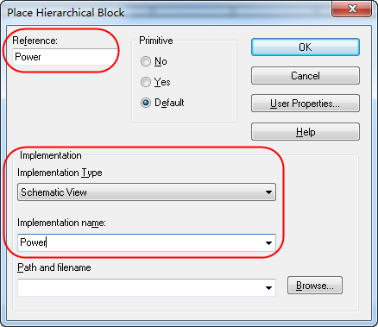

第二步，在彈出的對話框中，輸入分級模塊的名稱，如圖3-110所示，選擇合適的參數，一般如圖3-110所示設置即可，點擊OK，則層次式原理圖分級模塊創建完畢；

 圖3-110  層次原理圖分級模塊參數設置示意圖

第三步，在原理圖頁面畫出合適的分級模塊框框的大小，這個也可以后面進行調整，如圖3-111所示，用于分配子端口的以及總線的位置；



圖3-111  層次原理圖分級模塊方框設置示意圖

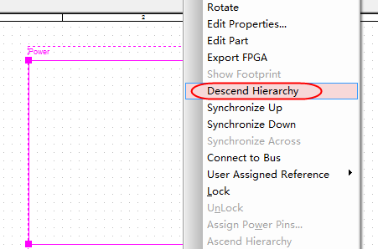

第四步，雙擊新生成的圖框，或者選中圖框進行右擊，選擇Descend Hierarchy，如圖3-112所示，進行子圖的設置；

 圖3-112  層次式原理圖子圖設置示意圖

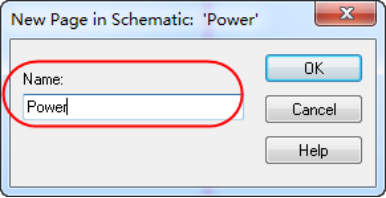

第五步，在彈出來的對話框中填寫原理圖頁面名，然后點擊“OK”按鈕，如圖3-113所示，設置子圖的原理圖頁的名稱；

 圖3-113  層次式原理圖子圖頁設置示意圖

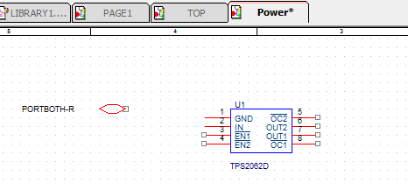

第六步，然后可以在新生成的原理圖頁面中進行原理圖的子圖繪制設置，并放置好與總框圖的接口Hierarchical Port，如圖3-114所示；



圖3-114  層次式原理圖子圖原理圖繪制示意圖

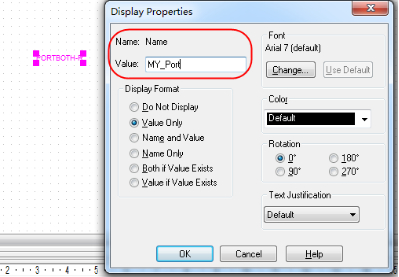

第七步，雙擊放置的Hierarchical Port名，修改其名稱，點擊“OK”退出，如圖3-115所示；



圖3-115  端子設置示意圖

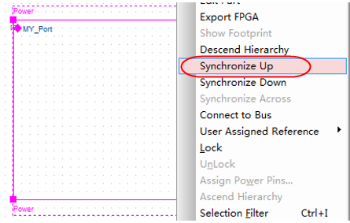

第八步，然后返回到放置Hierarchical Block的頁面，選中已放置好的框并右擊選取Synchronize Up，然后在此框邊緣會出面子原理圖頁面中的Hierarchical Port，如圖3-116所示；

 圖3-116  端子設置示意圖

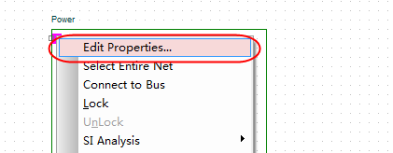

第九步，然后可選取需修改的Hierarchical Port右擊，選取Edit Properties進行編輯，如圖3-117所示；



圖3-117 屬性設置示意圖

第十步，在彈出來的對話框?qū)ζ鋵傩赃M行修改，然后保存退出即可，如圖3-118所示，這樣我們的層次原理圖的模塊就繪制完畢了，其它模塊跟這個流程是一樣的，這里就不在贅述了。



圖3-118 屬性修改示意圖
