什么是層次式電路設計，它的優點有哪些呢？

答：層次式電路設計（Hierarchical Design），通常是在設計比較復雜的電路和系統時采用的一種自上而下的電路設計方法，即首先在一張圖紙上設計電路總體框圖，然后再在另外層次圖紙上設計每個框圖代表的子電路結構，下一層次中還可以包括框圖，按層次關系將子電路框圖逐級細分，直到最低層次上為具體電路圖，不再包括子電路框圖，如圖3-107所示，是一個大概的層次式原理圖的框架。

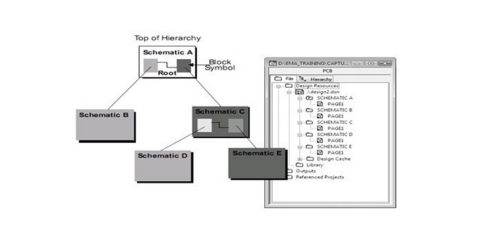

圖3-107  層次式原理圖示意圖

層次式原理圖一種先進的原理圖設計方法，使用符號代表功能，并且能夠重復的調用，（同FPGA的verilog 語言一樣）。設計的兩種方法：自下而上（Bottom-Up）和自上而下（Top-Down），如圖3-108所示：

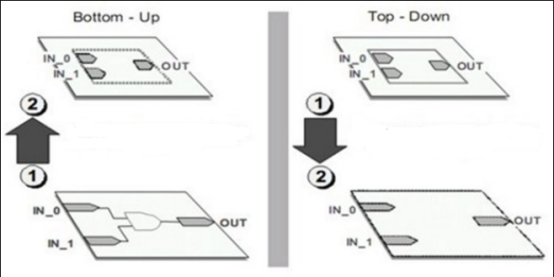

圖3-108  層次式原理圖繪制方式示意圖

層次原理圖結構分明，模塊化清晰，可以重復調用，它的優點有如下幾個：

? 分工，將一個復雜的電路設計分為幾個部分，分配給幾個工程技術人員同時進行設計；

? 模塊化，讓具有不同特長的設計人員負責不同部分的設計；

? 設備限制，打印輸出設備不支持幅面過大的電路圖頁面；

? 自上而下的設計策略，目前該策略已成為電路和系統設計的主流。
