大家好，我是薛哥。電子圍欄系統安裝相對來說比較簡單，基本都是屬于模塊化操作，每個項目都差不多，只需要操作一次，基本上下次就知道了。今天分享一下電子圍欄系統安裝方法及注意事項，可以參考一下。

終將渡過成長的海

01

正文

前端圍欄的安裝

1.前端圍欄的安裝種類

1.1墻頂式安裝

墻頂式電子圍欄，直接安裝在圍墻頂部上方。桿子的安裝，可以有焊接，卡箍或預埋三種方式，視圍墻結構狀況而選擇較合適的方式。例如，在鐵柵圍墻上，可采用焊接法(將萬向底座直接焊接在鐵柵圍墻上)。在混凝土圍墻上，可采用預埋方式，在磚墻上可采用卡箍方式。只要達到穩固、美觀，也可以用別的方式。對于桿子，要在其下端先安裝萬向底座,用以固定和調節方向。（墻頂式安裝分為2種，第一種是90度垂直安裝，第二種是向外或向內傾斜67.5度或45度）

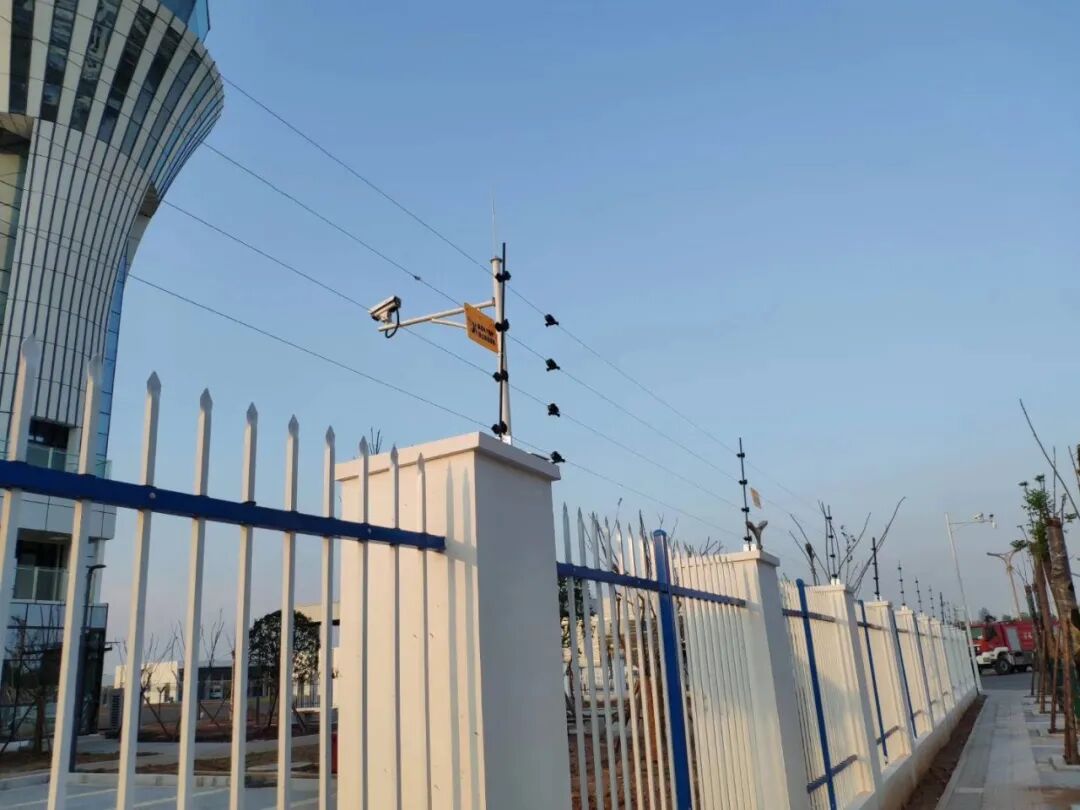

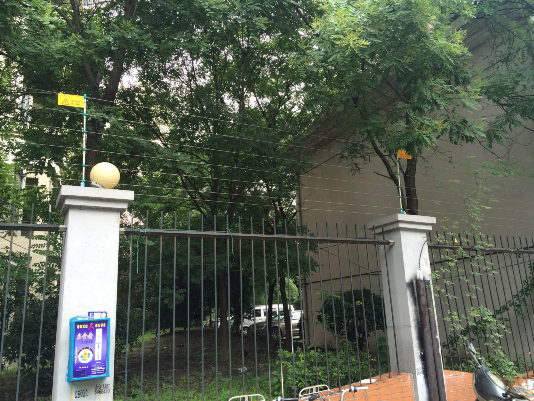

垂直安裝圖

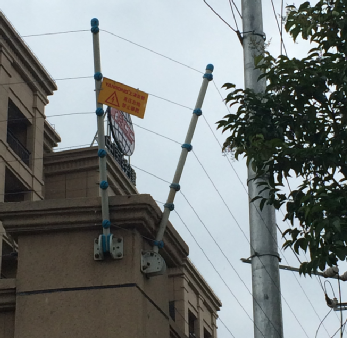

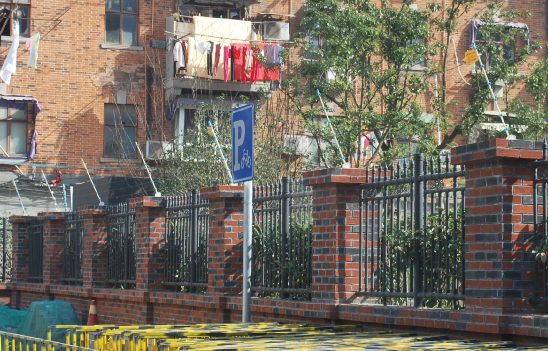

傾斜安裝圖

1.2附屬式安裝

附屬式電子圍欄附加在圍墻內側或外側，圍墻直接承受電子圍欄的壓力和導線張力。導線張力較大，為此，在安裝電子圍欄之前，必須先檢查圍墻的結構強度，如果不牢固，則應預先加固。附屬式安裝如遇轉角應安裝2根承力桿

（附屬式轉角安裝）

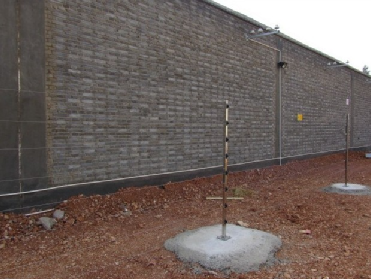

1.3獨立式安裝

獨立式電子圍欄，安裝在距圍墻內側約1米地帶。由于其高度達1.8m到3m，合金絲線數達

10~20線，所以合金絲對終端桿和承力桿的張力較大，因此，終端桿和承力桿必須有足夠的強度，終端桿和承力桿的底部安裝必須穩固。獨立式安裝主要有以下3種方式：

1、如水泥地面，可使用終端桿和承力桿的固定底座通過膨脹螺栓安裝在水泥地面上。

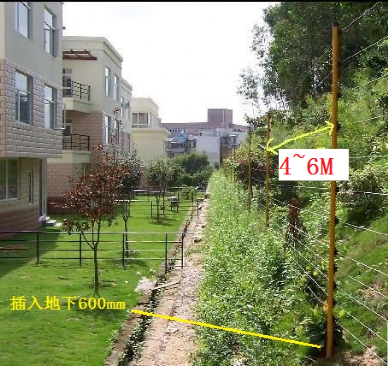

2、如土質堅實，可直接將終端桿和金屬承力桿的下端埋入地下600mm作固定。

3、如土質不堅實。應在每根終端桿和承力桿的安裝處預埋600mm×600mm×600mm立方的水泥基準墩子并在水泥立方內預埋4根鋼筋螺栓用于安裝終端桿或承力桿的固定底座。

終端桿之間最大距離為100m。承力桿雖不承受合金絲的張力作用，但必須支持多線的壓力，因此，也需要安裝得穩固。可采用埋入法安裝。承力桿的間距應≤6m。

2.前端圍欄桿體安裝說明

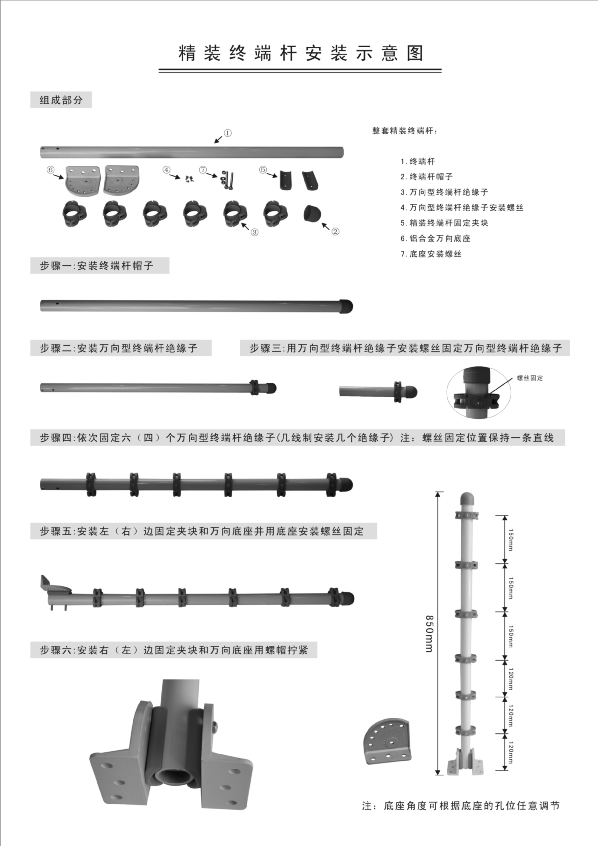

2.1終端桿的組裝

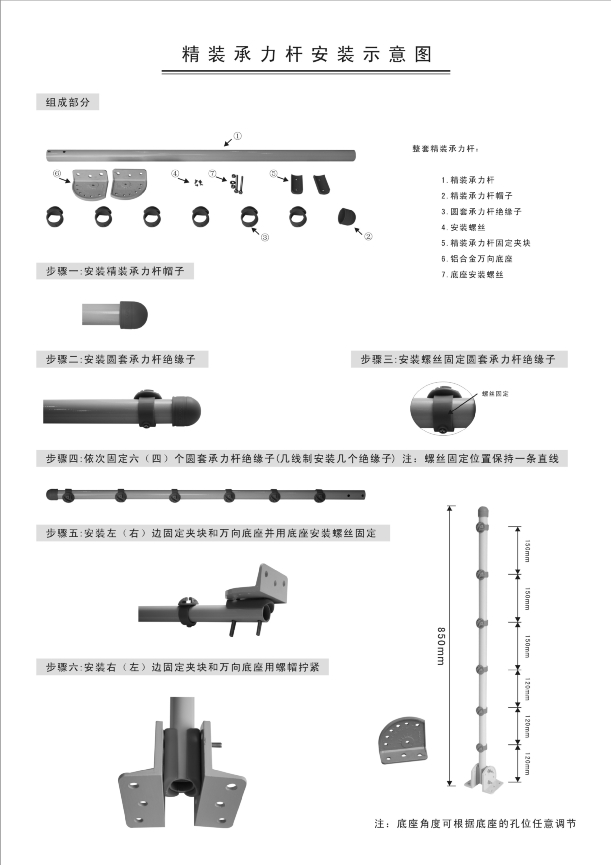

2.2承力桿的組裝

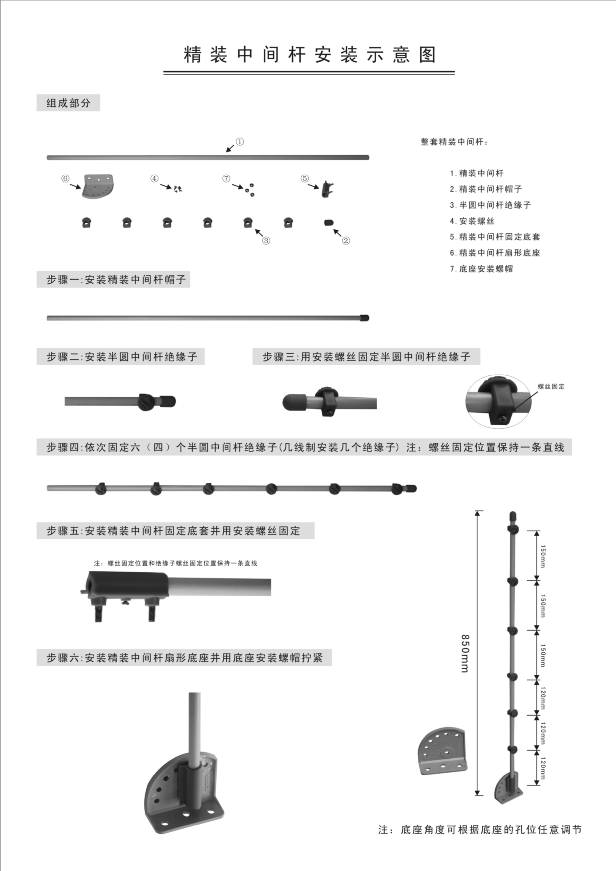

2.3中間桿的組裝



3.導線的鏈接

一臺脈沖主機加上一定長度的前端圍欄，便組成一個獨立完整的電子圍欄周界防區。其合金絲的連接，必須遵循下列原則：

一個防區為一個串接回路。

自發射部分到前端圍欄，再到接收部分，必須串接，不得并聯，不得分支。

合金絲跨越交叉處，必須使用高壓絕緣導線連接，以免造成導電或短路等現象。據此，脈沖主機發射部分高壓輸出端到前端圍欄的始端的連接線，前端圍欄的上層導線轉接到下層導線的跨接線，前端圍欄的末端到接收部分的連接線，相鄰兩段前端圍欄之間需通過架空或地埋方式布線的連接線，以上的均必須使用額定耐壓不低于20千伏的耐高壓絕緣導線。

    合金絲與合金絲之間，合金絲與金屬導體之間，均必須有足夠的空氣間隙。按照GB16796-1997安全防范報警設備安裝要求和測試方法的規定，本產品的高壓帶電部分，電氣間隙應不小于43mm，爬電距離不少于50mm。

    系統應有良好的接地系統，接地點與電力線路的接地點應分開，接地網的接地電阻應小于4Ω。設備與接地網之間應有導電良好的直接連接。接觸電阻不應大于0.5Ω。接地導線請使用截面積大于6平方毫米的銅導線，接地樁請使用1.5m以上的鍍鋅角鐵或扁鐵。

    合金絲之間的連接，可采用二種方式

1是用自身纏繞法連接，接頭應繞緊，不少于五圈。

2是用線-線連接器連接，先將需連接的兩導線頭，穿入連接器中，再用鉗子將合金絲壓緊在連接器中。由于壓接不一定很緊，可能有松動，所以還需將二個頭分別繞在自身合金絲上，纏繞必須貼緊被纏繞的合金線，纏繞圈數不少于5圈。

應避免不相同的金屬線。因為不同性質的金屬連接在一起，會有化學反應，故耐高壓絕緣線的內芯和合金線的材質必須是統一。

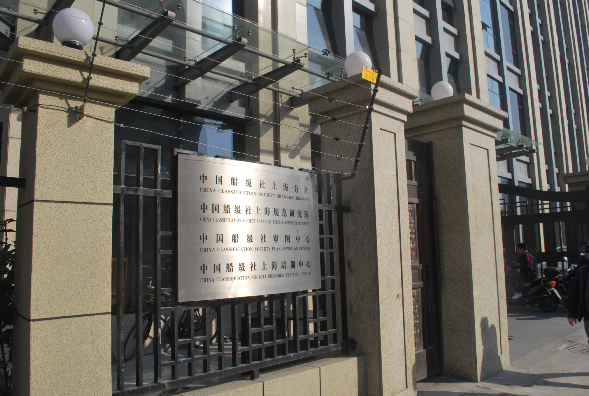

4.大門安裝電子圍欄

在電子圍欄系統中，門是最薄弱的環節，因為門是經常運行的物體。門的設計要注意合金絲與門框本身的電氣接觸。要設計成不影響門鉸鏈的動作。要使門打開時，電子圍欄跟隨門一起打開。（注：如門上無法安裝電子圍欄，也可使用紅外對射來進行防區的彌補）

4.1 地下布線

    1電子圍欄要地下布線時，應選用額定電壓20KV的高壓絕緣導線，穿入絕緣穿線管。其中帶正極的導線和帶負極的導線分別穿入不同的絕緣管。

2電子圍欄的地下布線，高壓絕緣線盡量不要有接頭，應盡可能避免高壓絕緣導線的接頭。因為地下通常較潮濕，接頭處很難保持良好的絕緣強度。如果避免不了接頭，應加強接頭部分的絕緣度。例如采用硅橡膠包封，或者把接頭轉向地面之上。

5.警示牌的安裝

在電子圍欄上醒目的地方，每隔約10m安裝警示牌一塊。警示牌的一端必須固定在圍欄的桿體上使其不能搖動。不能懸掛在合金線上，否則長期磨損，容易損壞合金線。還可以根據不同的客戶需求增加警示牌以加強警示效果。

6.修剪綠化

應防止植物沿電子圍欄向上生長，電子圍欄與植物間最小距離為200mm，應從植物搖擺時取接近的位置計算。

7.接地電阻

脈沖主機的接地與避雷的接地原則上應分開，避雷接地電阻應小于4Ω。

8.中間收緊器的安裝

    中間收緊器是一直掛在前端圍欄上的，安裝合金絲時，把合金絲從中間緊線器側面的圓孔穿入，再對準并穿過其中間的中縫，最后通過另一側面的圓孔穿出。

9.避雷器的安裝

    避雷器應先通過自身的螺母固定在避雷器安裝支架上面，避雷器通常安裝在高壓電子脈沖式探測器的上方，每一個防區安裝一個避雷器。

10.型槽的安裝

U型槽的使用通過直徑6mm膨脹螺絲固定在圍墻上，U型槽有2種，精裝U型槽和普裝U型槽

精裝U型槽材料為鍍彩鋅鋼板受力比較大，在安裝時如遇到圍墻，通常采用精裝U型槽來替代終端桿的使用。

普通U型槽受力不大，一般用做短距離補線。

11.合金絲的安裝步驟

1、放線：合金絲一端應先固定在終端絕緣子上。然后使用合金絲再一一穿過托線桿的絕緣子。（注意：放線應從最上一根線開始放，這樣可以避免幾根線纏繞在一起。

2、確定合金絲長度：在放完一根合金絲后，應先試拉合金絲，使合金絲被拉緊到所需的架空位置，初步確定本合金絲所需的長度，應略放余量，再把合金絲斷開。

3、把中間收緊器穿在合金絲上：合金絲依次穿入中間收緊器的一邊孔，中間軸孔，和中間收緊器的另一邊孔。等中間收緊器穿入合金絲后，再固定在靠近一端的終端絕緣子上。（一段線中只需在其任意一端穿1個中間收緊器）

4、手動預先緊線：把合金絲用手動方法收緊，并固定在終端絕緣子上。

5、用中間收緊器緊線：按上述（1）-（4）步驟，預收緊電子圍欄同一防區的全部合金絲。然后使用中間收緊器，校正個別合金絲的收緊程度。

滿足兩項要求：一是合金絲張力大約在20kg左右。二是同一防區的合金絲張力基本一致，即各合金絲的垂度一致，合金絲間呈平行態。（注意：中間收緊器必須穿在合金絲上，然后固定合金絲）中間收緊器完成緊線后，是不能從合金絲上取下的，中間收緊器不能逆轉，緊線時切勿過緊，如果緊線過緊，合金絲隨著一年四季天氣的變化會產生熱脹冷縮，進入冬天可能會發生斷裂。

(二)電子圍欄系統的使用與維護

1、使用

檢查：當系統全部安裝完成后，應進行一次全面檢查，檢查中間桿是否裝牢，絕緣子的位置是否正確。檢查導線架設是否正常，如果導線拉得不夠緊，則易擺動、晃蕩，如果拉得過緊，可能會拉斷導線，也可能把終端拉線桿拉斜了。檢查跨接線是否良好，跨接線應能相對穩定，保持足夠的放電間隔，與主導線的連接應緊密，接觸良好。檢查接地裝置是否良好，接地電阻是否滿足要求。檢查引向主控制器的高壓絕緣導線的信號線和回路線是否已分管穿線，始端和終端的連接是否正確。檢查系統的絕緣電阻是否滿足要求。

通電：脈沖主機先接通12V蓄電池，再接通AC220V電源，（如果沒有接通12V 蓄電池，只有220V交流電源，系統仍可以正常工作；如果只有12V蓄電池，系統也可以工作8小時），有“嘀嘀”脈沖聲。

注意事項：系統帶有近750V~7000V的脈沖電壓，做試驗時，切勿直接接觸帶電部分，以免電擊。 報警輸出功能試驗 系統正常時應常開，而系統報警時應閉合。

2、維護

工程商在交付使用前必須對操作人員進行培訓。主要內容為安全教育和系統性能及其使用方法介紹。作好運行記錄。每月停電給探測器做表面清潔一次。
