螺紋緊固件是各種機械設備中最常用的標準件，螺紋連接也是各種連接緊固方式最常用的形式。它的優點是成本低、連接可靠、結構簡單、裝拆方便。本文主要介紹各種螺紋緊固件的種類、用途、畫法、標記方法等。

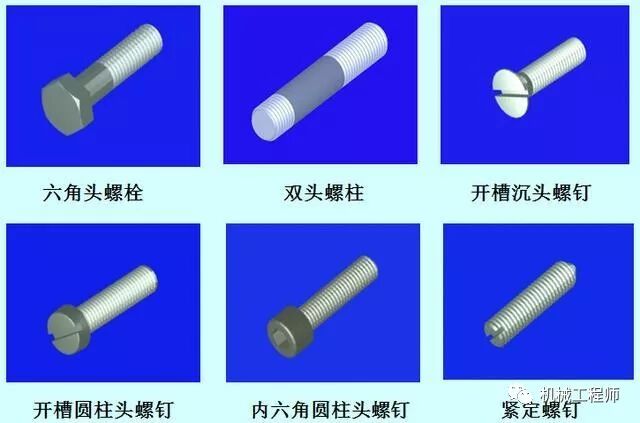

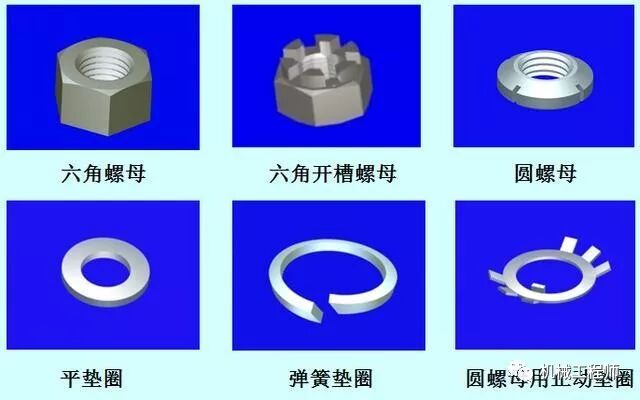

螺紋緊固件種類很多，常用的螺紋緊固件有螺栓、螺柱、螺釘、螺母和墊圈。

螺栓、螺柱和螺釘都是在圓柱表面上制出螺紋，起到連接其他零件的作用。

（1）螺栓

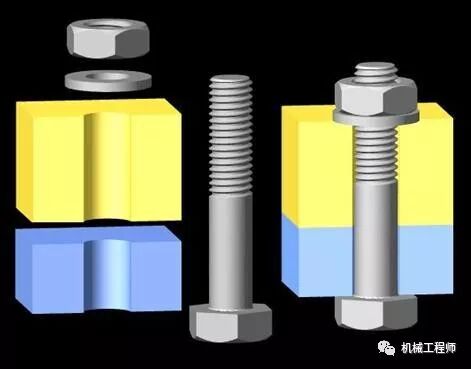

螺栓一般用于被連接件鉆成通孔的情況。

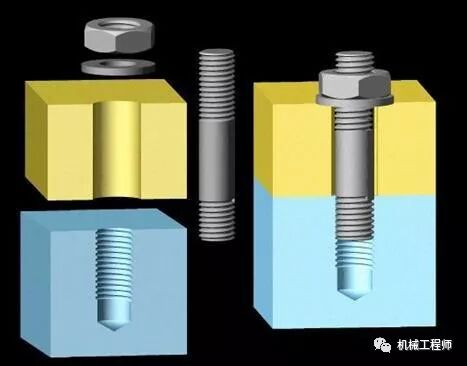

（2）雙頭螺柱：用于被連接零件之一較厚或不允許鉆成通孔的情況，兩端都有螺紋，旋入被連接零件螺紋孔內的一端稱為旋入端，與螺母連接的另一端稱為緊固端。

（3）螺釘：用于不經常拆卸和受力較小的連接中，按用途可分為連接螺釘和緊定螺釘。

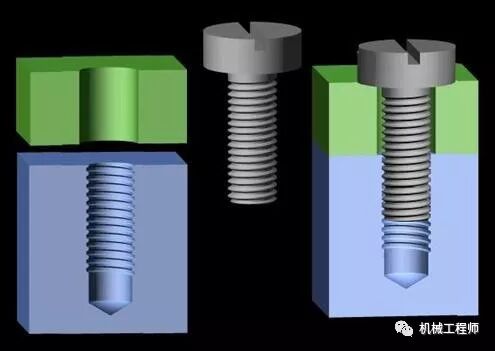

下圖為連接螺釘的用法。

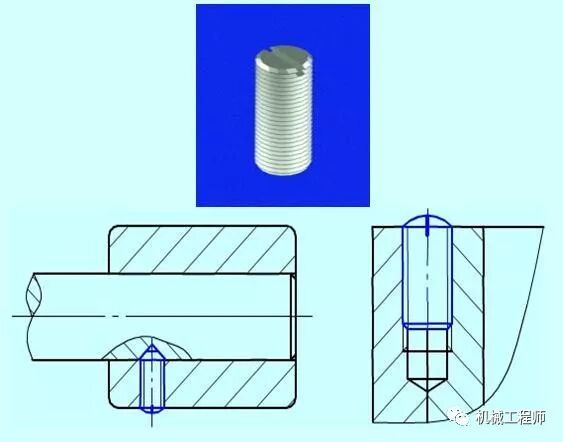

下圖為緊固螺釘的用法。

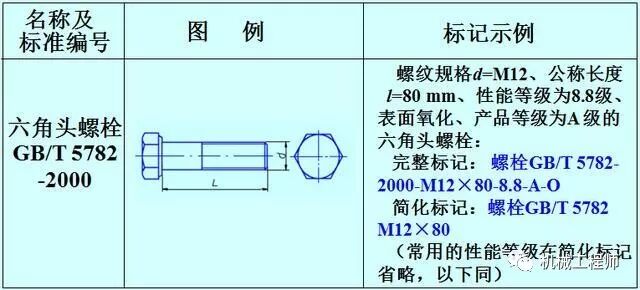

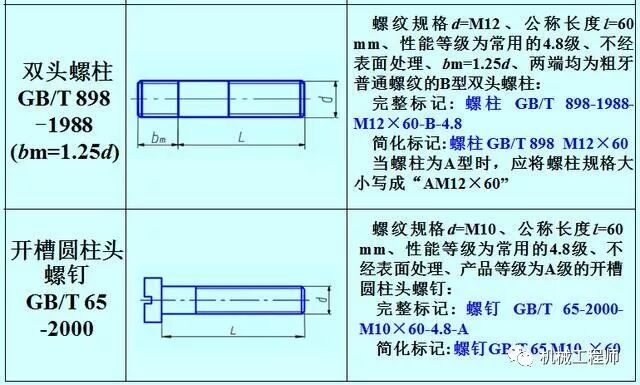

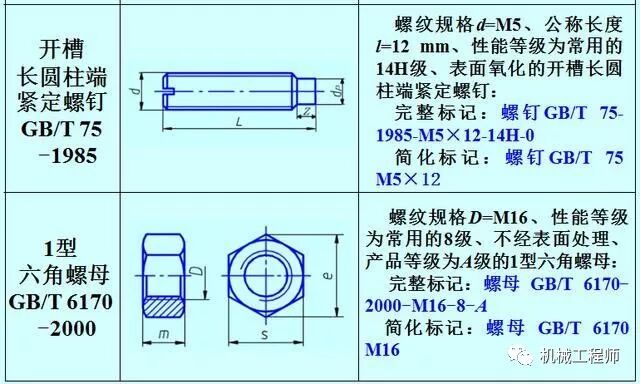

螺紋緊固件的標記有完整標記和簡化標記兩種。下圖為一些標記示例。

螺紋緊固件的畫法，一種是以按國家標準規定的數據畫圖，另一種為比例畫法（一些制圖軟件有標準件庫，直接調用即可）。

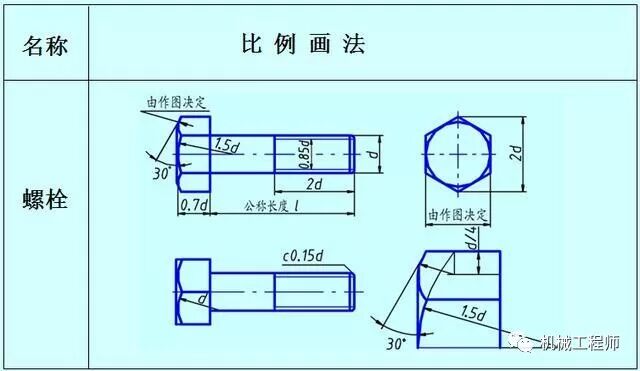

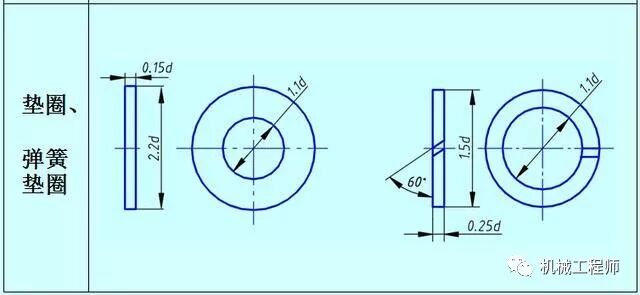

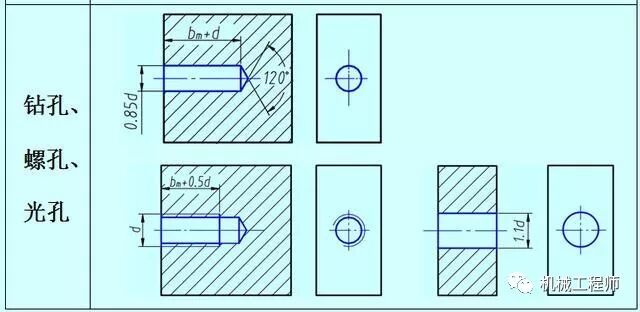

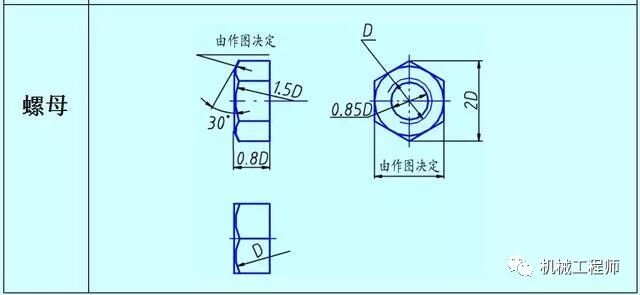

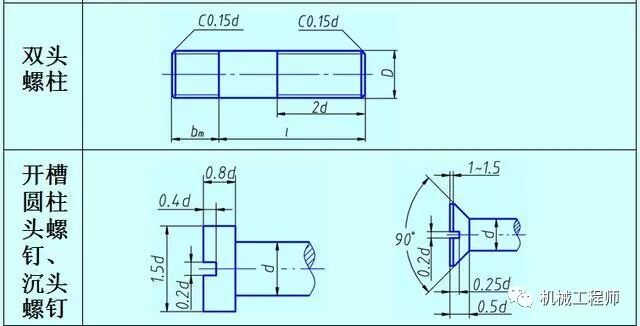

比例畫法是將螺紋緊固件各部分的尺寸（公稱長度除外）都與規格d（或D）建立一定的比例關系，并按此比例畫圖稱為比例畫法。工程實踐中常用比例畫法。下圖為一些螺紋緊固件的比例畫法示例。

（1）兩零件接觸面處畫一條粗實線；

（2）當剖切平面沿實心零件或標準件（螺栓、螺母、墊圈等）的軸線（或對稱線）剖切時，這些零件均按不剖繪制，即仍畫其外形；

（3）在剖視圖中，相互接觸的兩零件的剖面線方向應相反或間隔不同，而同一個零件在各剖視圖中，剖面線的方向和間隔應相同。

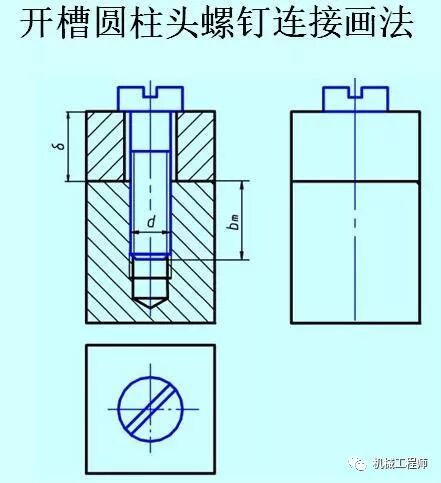

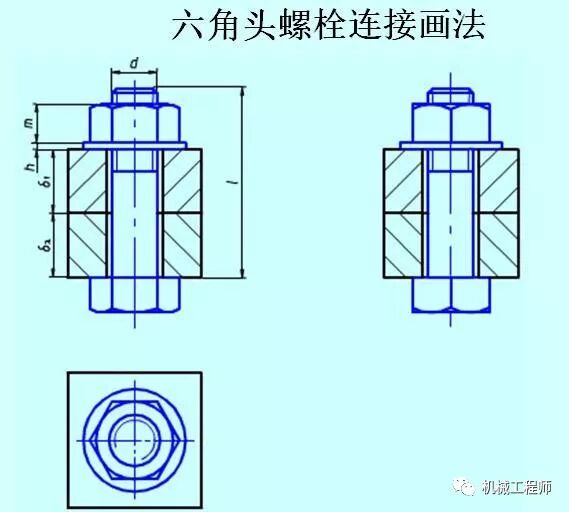

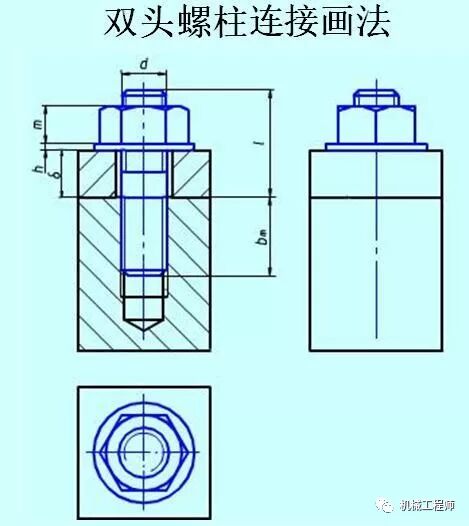

畫法示例如下圖。

確定方法是：先根據下述公式計算，然后在標準件規格中選取（選稍長一點的）。

（1）螺栓

螺栓公稱長度L≈δ1+δ2+h(墊圈厚)+m(螺母厚)+0.3d(螺栓末端伸出螺母的長度)

（2）雙頭螺栓

雙頭螺柱的公稱長度L是指雙頭螺柱上無螺紋部分長度與螺柱緊固端長度之和，而不是雙頭螺柱的總長。L≈δ+h(墊圈厚)+m(螺母厚)+0.3d(螺栓末端伸出螺母的長度)，計算后查表得出與其相近的L值。

（3）開槽圓柱頭螺釘

開槽圓柱頭螺釘的公稱長度L計算公式為：L≈δ+bm(旋入長度)，計算后，查表得出與其相近的L值。

（4）沉頭螺釘

沉頭螺釘的公稱長度是螺釘的總長。

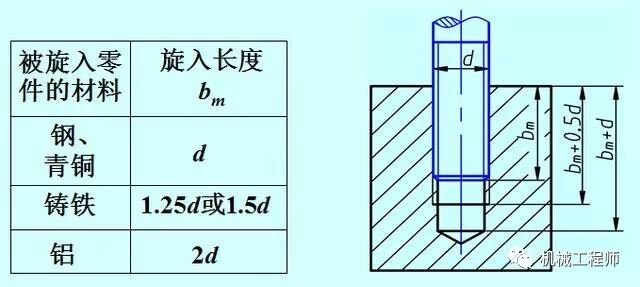

雙頭螺柱及螺釘的旋入長度bm與被旋入零件的材料有關。
