智能底盤集成了底盤域和線控執行系統，它的發展有兩個趨勢，一是線控執行系統標準化，二是底盤運算控制平臺化。

清華大學蘇州汽車研究院智能底盤所副所長高峰

清華大學蘇州汽車研究院是清華大學與地方企業的應用技術產業化紐帶，專注于產業化和應用集成技術的研究。在智能底盤領域?qū)Ｗ⒂诰€控執行機構與底盤域的研究，其目的是打造獨立移動底盤進行工作。

三個關鍵詞

線控轉向系統冗余設計及協調控制，有三個關鍵詞。

線控轉向，線控轉向基本上脫離了機械式的轉向，它的信號來源可能是底盤域控制器，也可能來源于自動駕駛，也可能來源于駕駛員方向盤的直接操作，只不過它是機械去耦的總成對象。

冗余設計，是線控轉向的標準配置，在脫離了駕駛員和脫離了機械直接干預的情況下，冗余系統進行備份或者提供一定功能或進行智能特征的性能優化。

協調控制，以后的轉向只不過是橫向控制的一部分，整車底盤包含垂向控制，縱向加/縱向減的控制，以及橫向控制。因此，在此層面的協調控制，是為了讓每個線控的機構更加有效，更加的智能，體現底盤大系統的效果，同時也作為運轉平臺進行協調計算。

智能底盤集成了底盤域和線控執行系統，它的發展有兩個趨勢，一是線控執行系統標準化，二是底盤運算控制平臺化。對于這兩大塊而言，它是具備了完整的模塊化的結構方案，這樣有比較清晰的EEA架構場景，作為四大線控而言可以進行模塊化的方案提供。第二，在這個過程當中有一個底盤域控制，這使獨立移動底盤成為可能，可以根據客戶的要求進行智能生態座艙直接的上裝。第三，底盤域控制是大的運算平臺，它是為軟件集成運算提供了一種可能，它具備了成熟的軟件架構，也同時具備了大的軟件資源。因此它是一個模塊化方案，智能生態的承載平臺，同時也是一個大軟件運算平臺。

線控轉向

底盤域控制器有這些功能，在底盤里面它是底盤運算中心，在整車智能駕駛里面它是承上啟下的作用，它來源于DAS控制指令，同時根據DAS指令進行執行，比如說安全狀態的識別，比如說姿態的控制，橫縱的協調加上底盤能量管理，線控執行系統的四大線控（轉向、制動、懸架、驅動），它涉及到一些核心協調控制技術，比如說橫縱協調，前后輪協調，轉向和制動的協調、橫縱垂3CS的協調。底盤域控制器要滿足功能安全ASILD，SOTIF設計的預期功能安全，特別是線控執行機構都在底盤里面，不可避免有些機構本身固有的延時或者滯后，所以要考慮預期功能安全，它的滯后給我們的自動駕駛帶來的風險。域控制器的軟件還要遵循AUTOSAR安全架構，多總線冗余，控制權轉移機制。

其應用場景，比如獨立移動底盤，大于等于L3自動駕駛功能，集中運算平臺，座艙快速上裝接口，通訊安全+FOTA，適應多類型傳感器等。

圖片1；圖片來源：清華大學蘇州汽車研究院

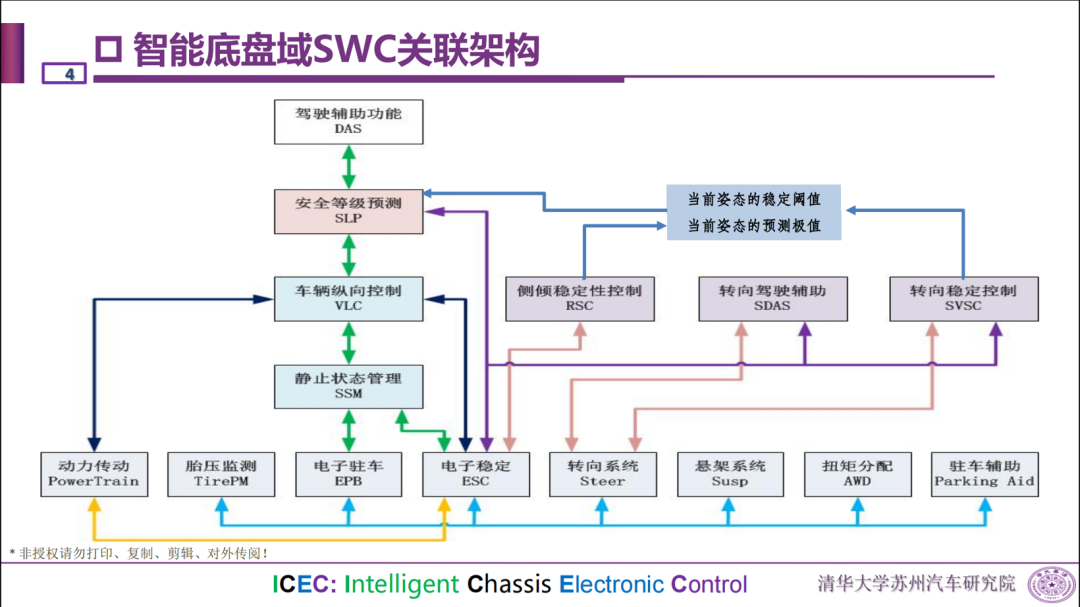

如圖1，是基于AUTOSAR智能底盤域的軟件組件的關聯架構，從DAS駕駛輔助功能到安全等級預測，把轉向指令加入到模型里面，并進行安全等級的預測，再進行縱向橫向相關的協調控制和獨立控制。

圖片2；圖片來源：清華大學蘇州汽車研究院

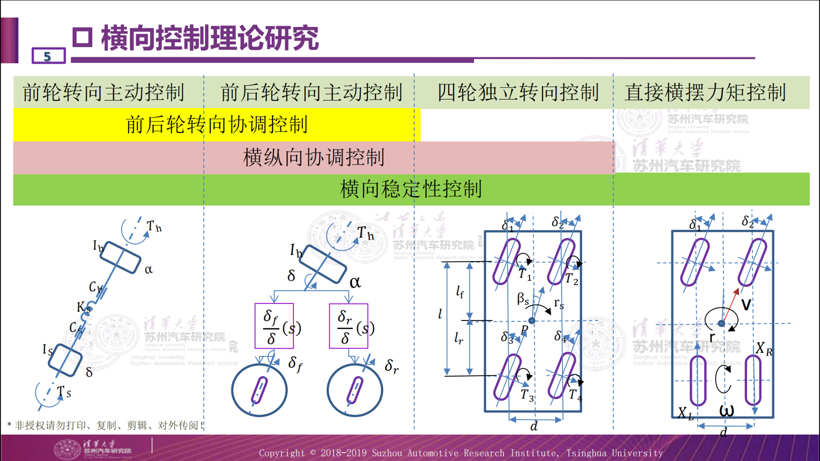

如圖2，是橫向控制理論研究的主要內容，前輪轉向主動控制（線控轉向）EPS或冗余的EPS，它對轉向輪進行主動控制。前后輪轉向主動控制，主要是后輪的主動控制，因為后輪轉向干預可以更好的減少穩態側偏角，整車轉彎性能和制動性能都可以得到改善。目前后輪研究有幾個傳統的方案，后輪轉向角根據前輪轉角或者根據前輪轉角的力矩，還有根據橫擺速度進行后輪轉向，這三種研究方向，目前行業里面都在做相關的研究。

圖片3；圖片來源：清華大學蘇州汽車研究院

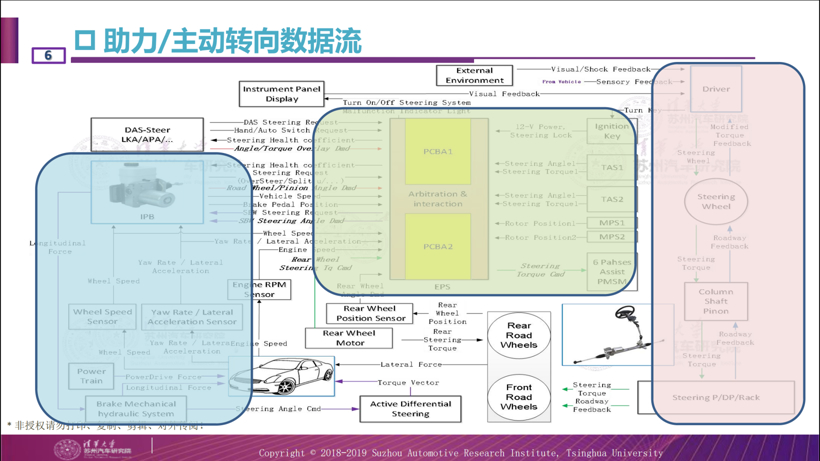

如圖3，是EPS助力和主動轉向數據流，對于橫向控制或者對于EPS而言，其實它有兩種功能類型。一種是輔助助力，就是駕駛員在操作的時候進行輔助助力，減輕駕駛員的操作難度，它也叫被動助力，這是L2以下研究的方向。第二種是主動轉向，這就涉及到DAS功能和自動駕駛的功能，這是EPS控制以后研究的重點。

圖片4；圖片來源：清華大學蘇州汽車研究院

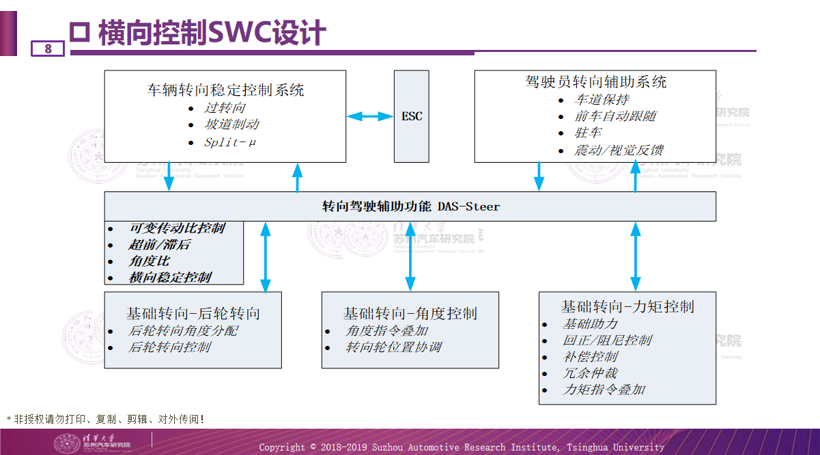

如圖4，是橫向控制的軟件組件的設計，這在實際過程當中，當前研究的冗余EPS里面把這塊也包含了。首先是最下限的基礎轉向，基礎轉向分三點：1、力矩控制，比如說具備基礎助力，回正/阻尼控制，不暢控制，冗余仲裁，力矩指令疊加。2、角度控制，主要是角度指令疊加和轉向輪的位置協調。3、后輪轉向，比如后輪轉向角度分配，后輪轉向控制。

基于轉向駕駛輔助功能主要是實現可變傳動比控制，超前/滯后穩定域的控制，轉向系統角度比，過度轉向必須要和ESC進行協調控制，還有根據左右輪胎摩擦系數不一樣的情況下面，轉向也要進行主動干預。最終DAS應用場景就是車道保持，前車跟隨，駐車，當前狀態的反饋用到轉向駕駛輔助功能。

圖片5；圖片來源：清華大學蘇州汽車研究院

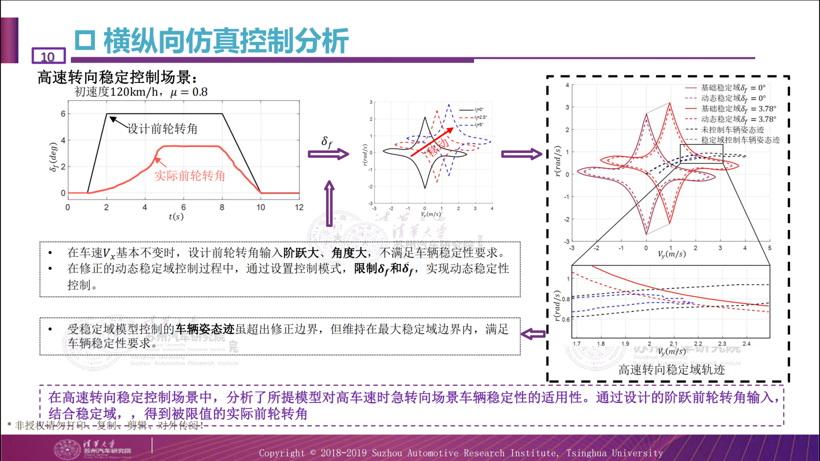

如圖5，是實際的應用場景和仿真，對于轉向而言，它的兩個關系，一個是轉向角度和轉向角度的變化率，有一個應用場景就是高速的時候大角度的指令輸入，在階躍情況下面，研究院要進行穩定域的移動來達到相關的效果。

圖片6；圖片來源：清華大學蘇州汽車研究院

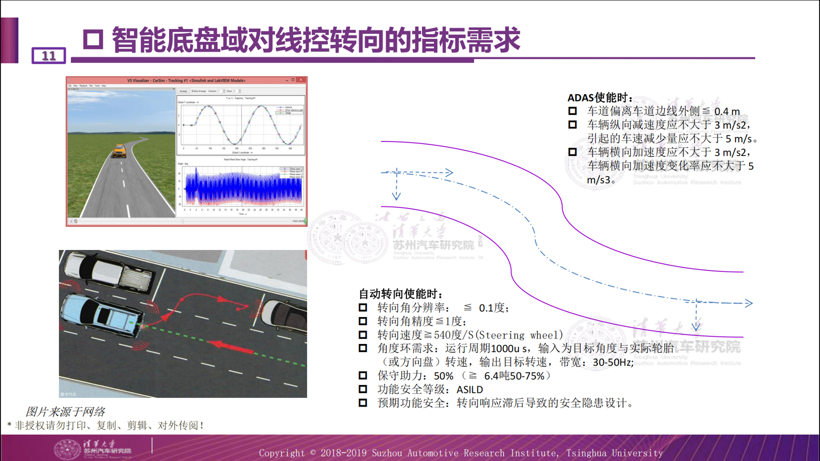

如圖6，是智能底盤對線控轉向的指標需求，設計到轉向角的分辨率，轉向角的速度，周期、帶寬都是它的需求，保守助力，比如說常規的乘用車可能是50%基本助力，在有些特定的應用場景，特別是大型車可能是75%的基礎助力。功能安全和預期功能安全也設計到指標需求里面去。

冗余設計

圖片7；圖片來源：清華大學蘇州汽車研究院

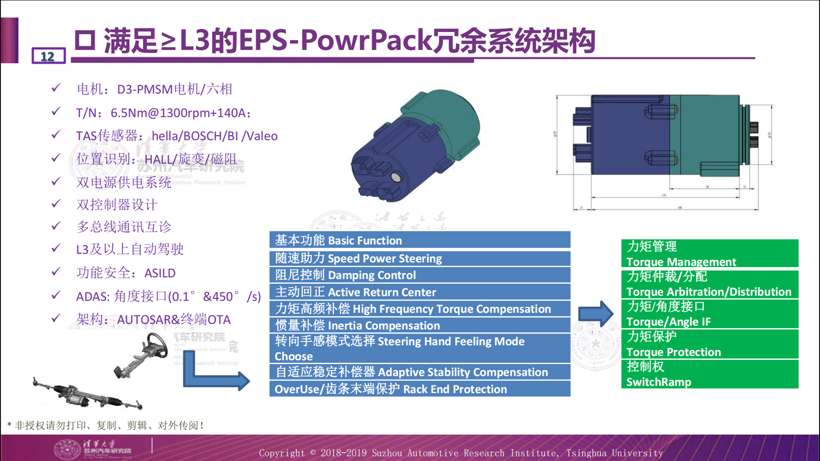

如圖7，是滿足L3EPS-PowrPack冗余系統架構，首先是電機，基本上行業都是六相電機，當然也有十二相電機。六相電機可以減輕單個電機電流的負擔，便于更好的設計。當它發生某一項失效，另外電機三相可以正常起作用，還有兩向失效，因為六相電機繞組有兩種布局方式，一種是獨立布置（分邊布置），這樣短路的可能性不是很大。還有一種是交叉布置，這個力矩波動比較小，所以受很多廠家的青睞。雙轉子位置傳感器，不僅可以監測轉角位置，還可以監測狀態。

圖片8；圖片來源：清華大學蘇州汽車研究院

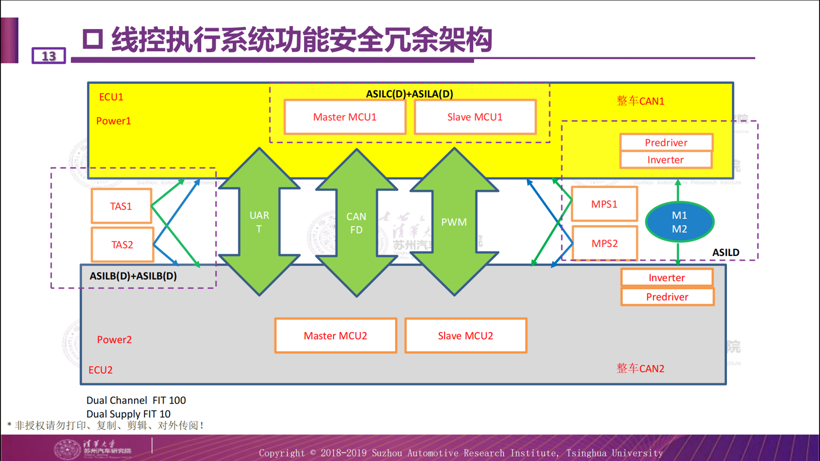

如圖8，是線控執行系統冗余架構，雙TAS，雙MPS，中間是通過三總線聯合方式，這在行業里面，有的是用兩種。這是硬件冗余組件，其實就是通訊的冗余，電源的冗余，電機的冗余。

圖片9；圖片來源：清華大學蘇州汽車研究院

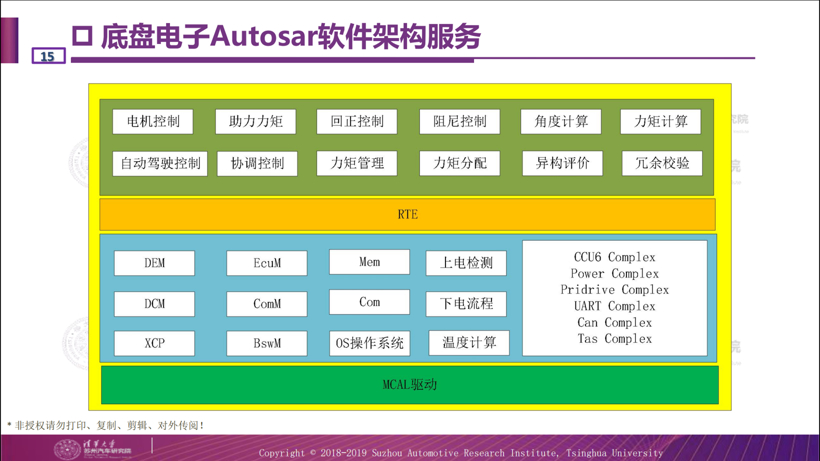

如圖9，是基于AUTOSAR軟件架構的內容，前面是應用層的東西，主要和自動駕駛相關，EPS相關，冗余系統相關的控制算法，通過復雜驅動和冗余驅動進行架構關聯。

圖片10；圖片來源：清華大學蘇州汽車研究院

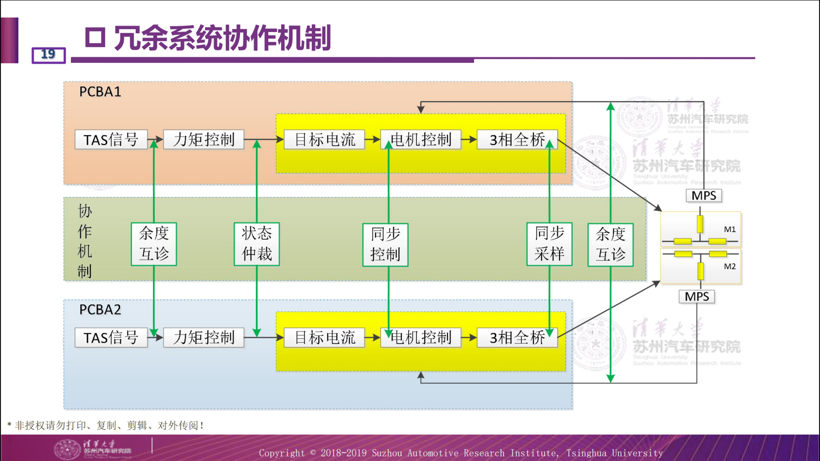

如圖10，是冗余系統的協作機制，在兩個PCBA之間有一個冗余協作機制進行雙系統的管理和互相的診斷。

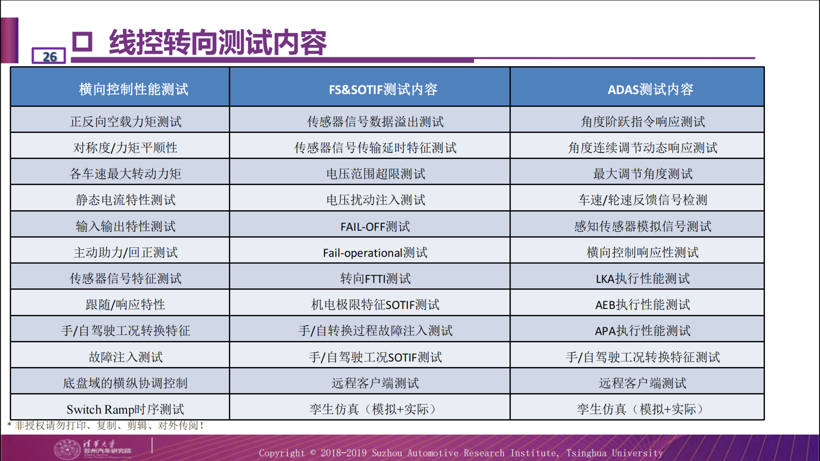

圖片11；圖片來源：清華大學蘇州汽車研究院

如圖11，是驅動的同步交互，其有兩種，一個上電階段，一個是正常工作階段。在這兩個階段，一個是力矩環要進行相關的同步，就是扭矩、角度采樣上進行同步，然后再識別它的時間，再進行相關的獨立的工作，正常工作階段要進行相關的同步，主要是電機控制的同步與運行時間比較。

圖片12；圖片來源：清華大學蘇州汽車研究院

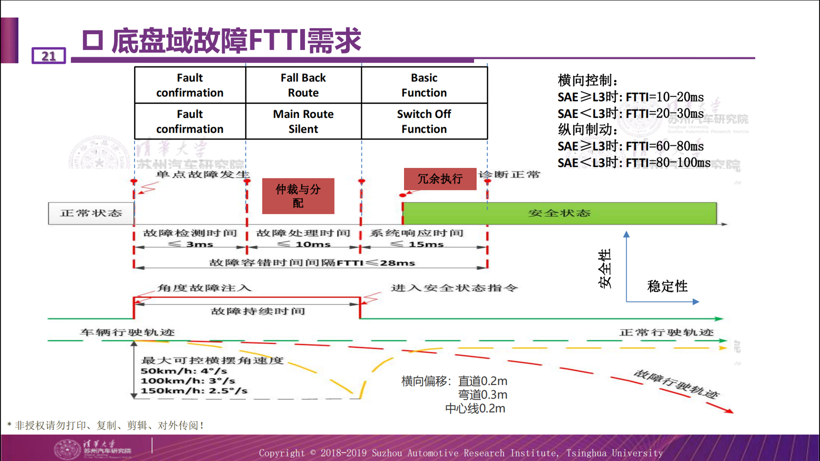

如圖12，是故障FTTI需求，轉向系統是獨立的系統，不像制動，制動涉及的因素多一點，轉向系統就涉及到獨立的轉向輪，關鍵信號也不是太多，因此FTTI的時間更好控制一點。

圖片13；圖片來源：清華大學蘇州汽車研究院

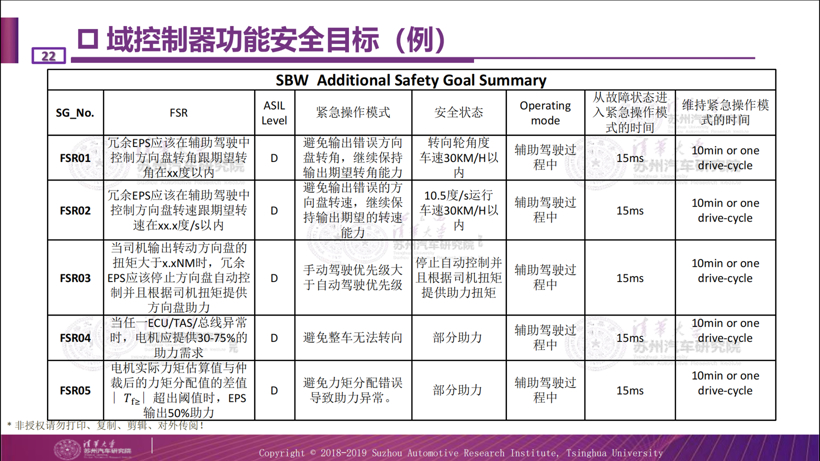

如圖13，是線控轉向的功能安全目標，線控轉向主要是從角度層面增加了一些功能安全設計。在實踐過程中也要依靠很多功能安全指標的分解方式進行實現。

協調控制

圖片14；圖片來源：清華大學蘇州汽車研究院

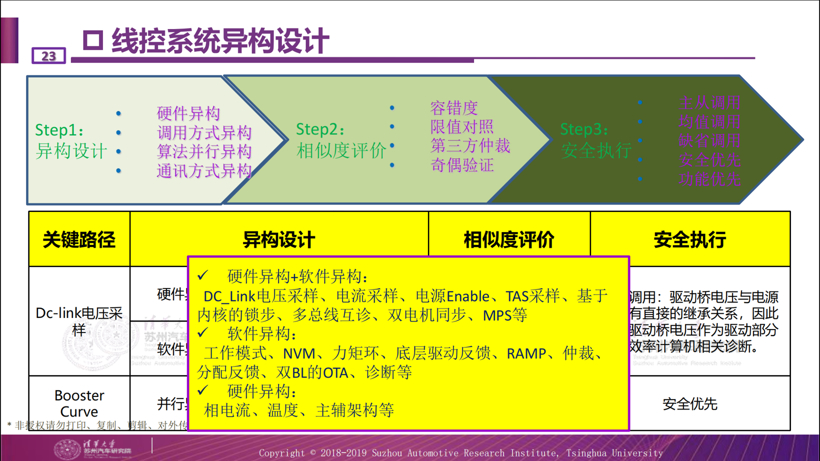

如圖14，是異構設計，在關鍵部件上面用了大量異構設計，因為異構設計可以減少成本。同構是大于等于3才進行選票的仲裁，異構可以是兩種不同原理不同策略的設計方式，有兩組硬件或者兩組軟件算法就可以了，根據相似度評價，安全執行來達到效果，某種程度上可以降低成本。比如說助力，NVM，力矩，角度計算。

圖片15；圖片來源：清華大學蘇州汽車研究院

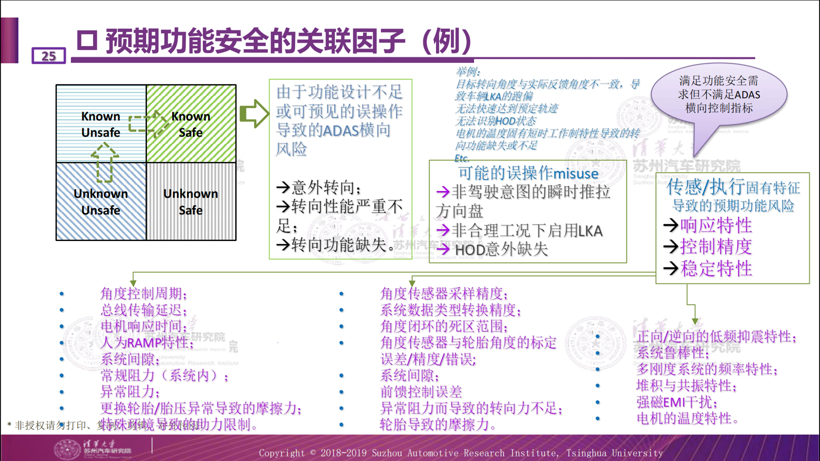

如圖15，是預期功能安全，所有的執行系統都集中在線控機構上面，固有的系統機構風險都在底盤上面，而不是算法層面的，固有的算法特征導致預期風險都在這邊，所以從它的響應特性，控制精度，穩定特性角度而言要做預期功能安全關聯因子的分析，對每一個關聯因子進行模型或者算法的補償優化。
