1 引言

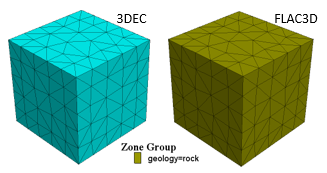

3DEC模型轉換到FLAC3D模型比轉換到UDEC模型【三維模型輸出到二維模型(3DEC to UDEC)】要復雜的多，原因是三維模型對象的屬性比二維模型多，涉及到點，線，面，體，組，槽的轉換。一個最基本的要求是在3DEC內必須把block劃分成zone才能進行轉換，在3DEC內直接的轉換方式為：File>Grid>Export to FLAC3D...。轉換時可以選擇ASCII Format,也可以選擇Binary Format。二進制文件的尺寸比文本文件的尺寸小，讀入速度快，因此，一個經驗規則是在調試程序時使用文本文件，可以觀察文件內容，在執行程序時使用二進制文件。

2 工作原理

3DEC轉換成FLAC3D后，會產生兩個同名但不同擴展后綴的文件，一個是網格文件*.f3grid, 一個 *.dat文件，*.dat文件的內容如下所示。

zone import 3.f3gridzone interface create-from-3decfish define interface_group  loop foreach local ip interface.list    local int_name = interface.name(ip)    local pos = string.find(int_name, '_')    local ip_grp = int_name(1, pos - 1)    interface.group(ip) = ip_grp;    loop foreach local el interface.elem.list(ip)      local facenum = interface.elem.host.face(el)      local hostzone = interface.elem.host.zone(el)      local dfngroup = zone.face.group(hostzone,facenum,'dfn')      if dfngroup != 'None'        interface.group(ip,'dfn') = dfngroup      endif    end_loop  end_loopend[interface_group]

轉換程序?qū)?DEC的單元導出到*.f3grid中，將節理導出到*.dat中，使用interface_group創建FLAC3D的interface。FLAC3D單元將被分配到與3DEC中的塊組相同的組名和槽位。如果Merge-Join設置為 "true"，那么單元也將被分配與slot ID相同的組名。faces將被設置成在slot  "jset "中與節理ID相關的組名。

3 命令選項

上述在File>Grid中生成的FLAC3D文件實際上執行的是命令block to-flac3d，這個命令可以帶一些其它關鍵字用來控制文件的輸出。

(1) face-groups [true/on] 輸出用戶定義的face group名稱(不是joint set ids). 默認情況下，不輸出face group名稱。

(2) filename [s] 設置輸出文件的名稱。產生兩個輸出文件，一個網格文件 .f3grid, 一個 .dat文件，調用網格文件。

(3) binary [false/off] 默認情況下輸出文件格式是二進制文件，可以輸出為ASCII format.

(4) block-id [true/on] 設置等于3DEC塊體ID的單元組。如果連接了塊體，那么單元組將被設置成聯合組的主ID。這些組將被分配到槽位BlockID。默認情況下是off。

(5) zone-groups [true/on] 輸出用戶定義的單元組名(不是塊體組)。默認情況下不輸出。

4 FLAC3D文件格式

導出的*.f3grid文件由以下幾部分組成:

*GRIDPOINTS

*ZONES

*GROUPS (ZGROUP, FGROUP)

*FACES

* FACE GROUPS

單元型式有：

B8 – brick單元

W6 – wedge單元

P5 – pyramid單元

B7 – degenerate brick單元

T4 – tetrahedral單元
