寫在前面：

感謝EEWORLD免費提供樣品拆解。第一次參與拆解活動，沒什么經驗，各位看官將就著圍觀。

本次拆解報告大致按以下順序展開：使用體驗→開箱→測試→拆解→恢復→原理簡介。

拆解開始，搬好板凳，花生瓜子礦泉水……

• 開箱

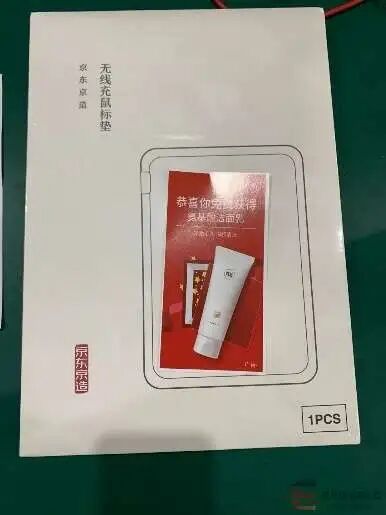

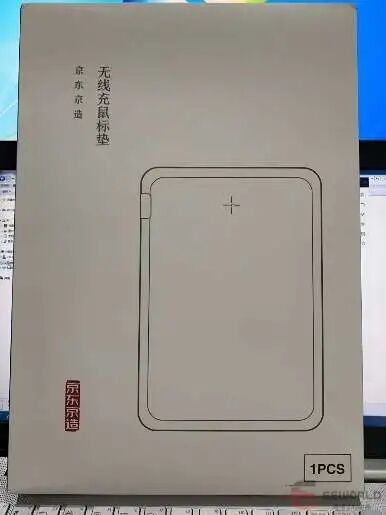

隨產品贈送了潔面乳兌換券。外包裝相當簡約，沒那么多花里胡哨的東東。京東物流也不靠譜，包裝邊角有損壞。

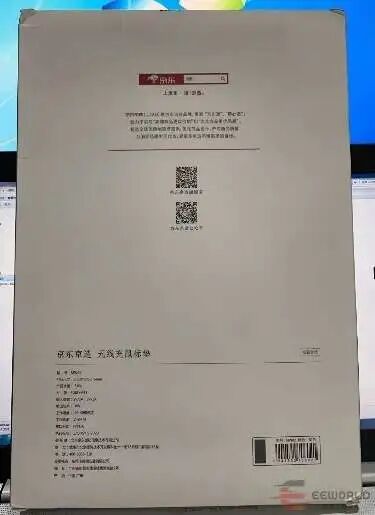

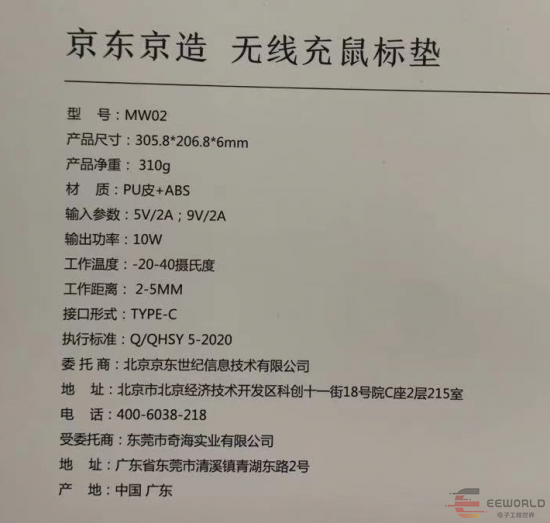

產品信息在外包裝背面左下角。



外包裝側邊京造廣告：好生活，京心造。

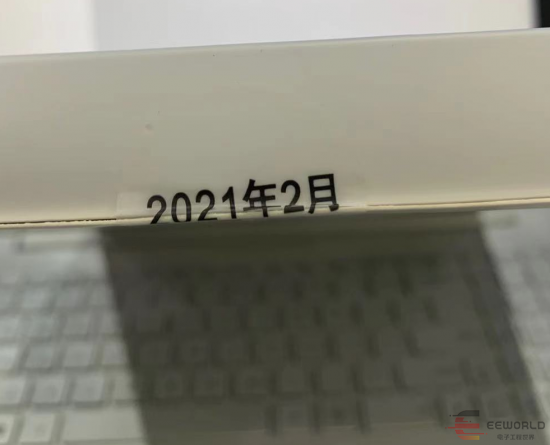

包裝封口有生產日期：

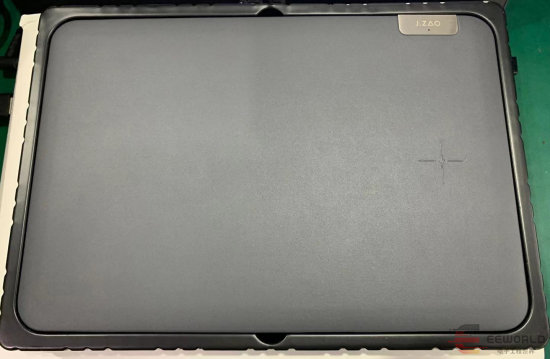

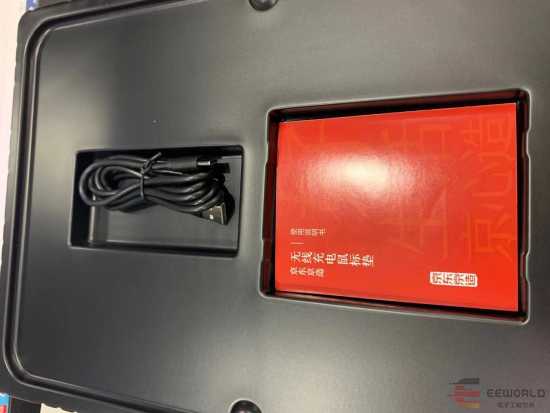

打開包裝，內有塑膠托盤固定鼠標墊，鼠標墊x1，1m的A2C數據線x1，說明書x1；鼠標墊大小大概一張A4紙大小：305.8x206.8x6mm：

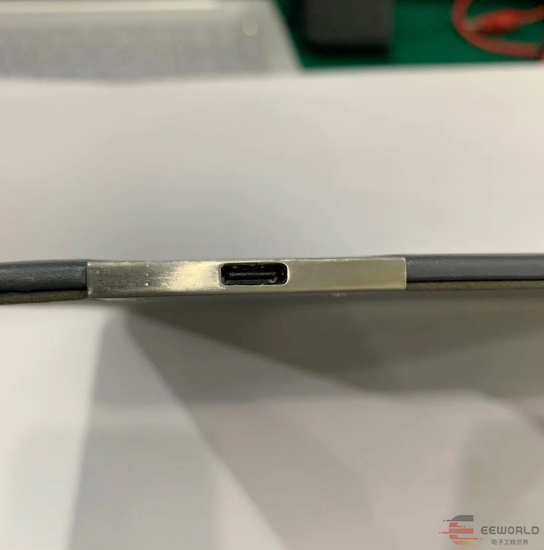

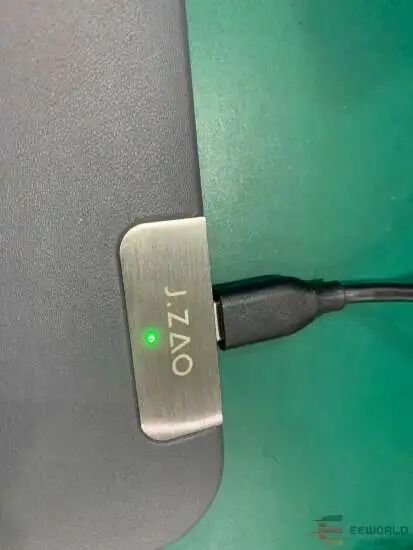

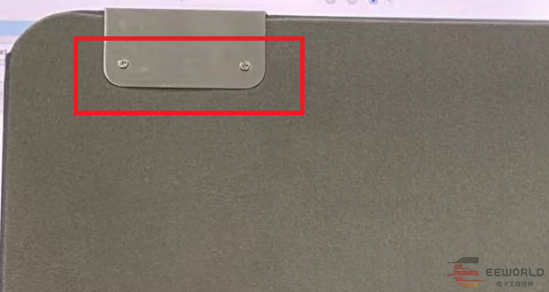

正面十字閃電標記了無線充電線圈位置，供電輸入口為C口，用U型金屬卡扣固定，金屬卡扣上正面有簡約的logo：J.ZAO；Logo下方的圓孔為指示燈；金屬卡扣背面有兩個螺絲固定，也是整個產品僅有的兩顆螺絲。

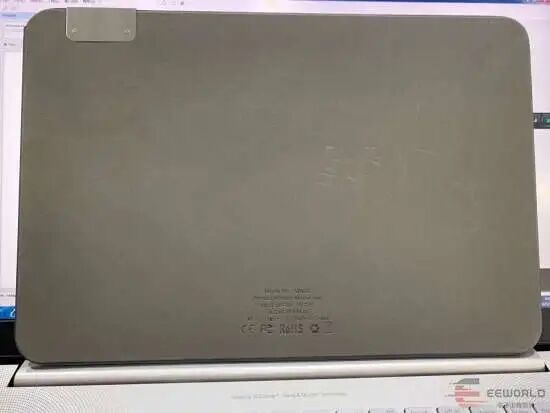

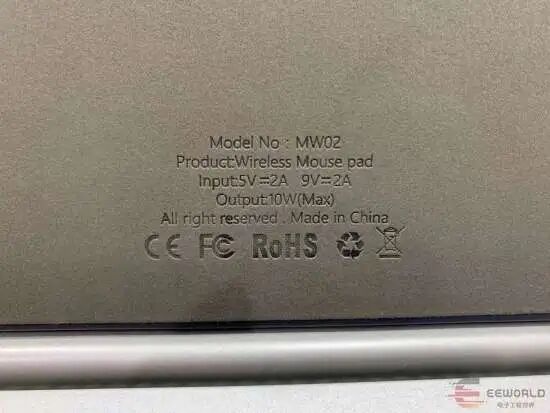

背面銘牌信息：





• 測試

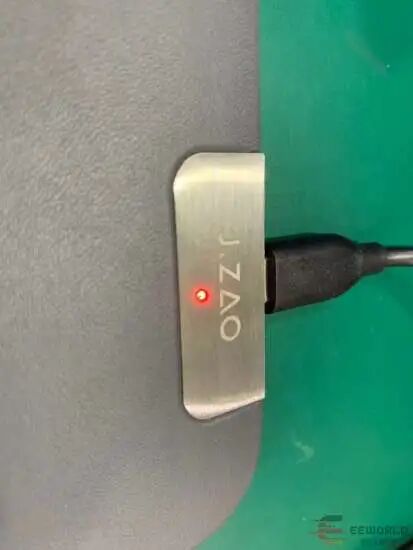

上電測試，待機指示燈紅色，充電指示燈綠色。無金屬異物檢測功能（或許是不靈敏，測試用的是直徑30mm的金屬片，沒有做大金屬異物測試），這種桌面用品很容易造成金屬被加熱發生安全事故。

DC5V輸入可以正常工作，DC9V輸入紅燈閃爍報警無法工作，必須快充輸入才能升9V。

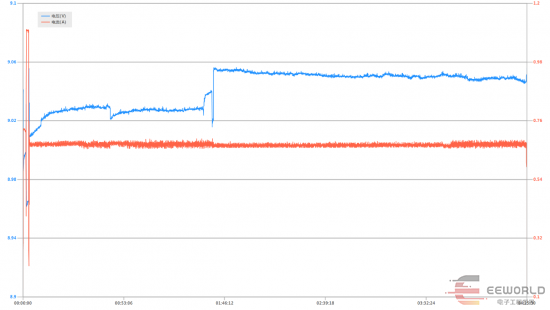

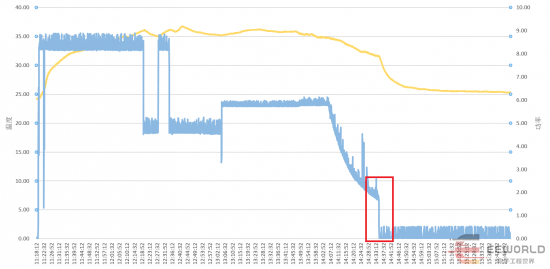

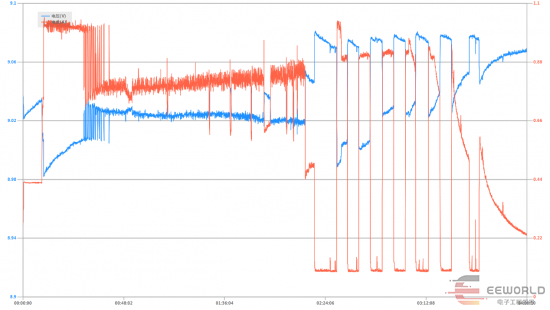

三星Galaxy S21 Ultra充電測試，測試環境溫度不超過22度。整個充電過程沒有進入10W快充，充電輸入功率大概維持在6W左右；從沒電到充滿電要四個半小時左右。



作為對比參考，提供一個正常進入三星快充的充電曲線



水果13進入了7.5W模式，充滿電也要4個小時。



偶爾會看到有些人擔心無線充有輻射問題，純屬杞人憂天，瞎扯淡。借此機會提供一個不嚴謹?shù)臏y試數據供參考。

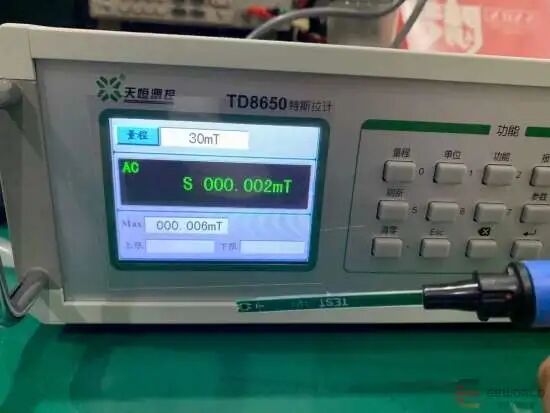

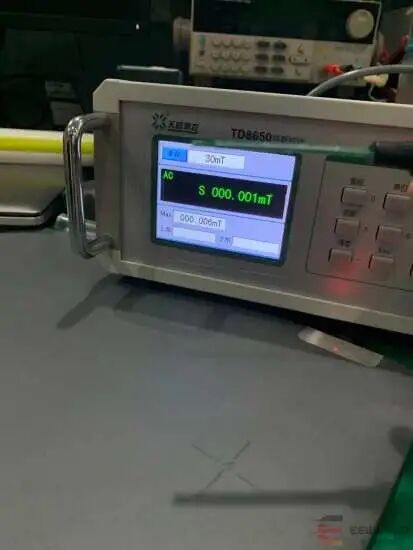

測試環境本身的磁場強度max值為0.006mT

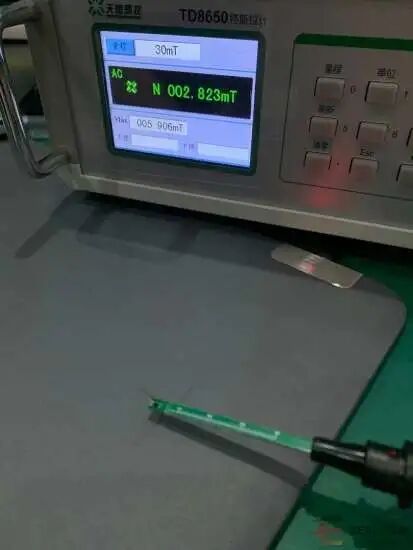

無線充待機，探頭至于線圈表面，max值為5.96mT，比環境背景大了接近1000倍，別擔心，且往后看。

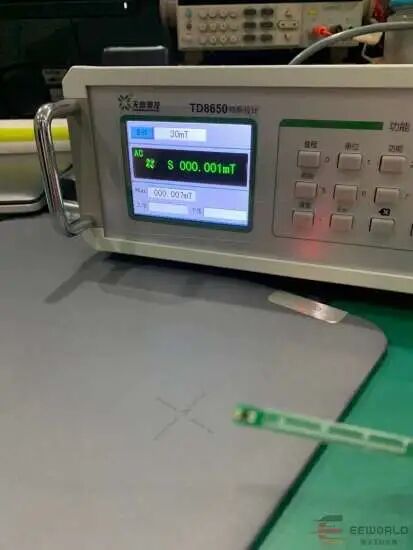

把探頭位于無線充線圈正上方15-20cm處看以下數據：max值為0.006mT；將探頭放置于線圈側邊附近，max值為0.007mT；磁場強度恢復測試環境數值，可見無線充線圈的磁場作用范圍有限。

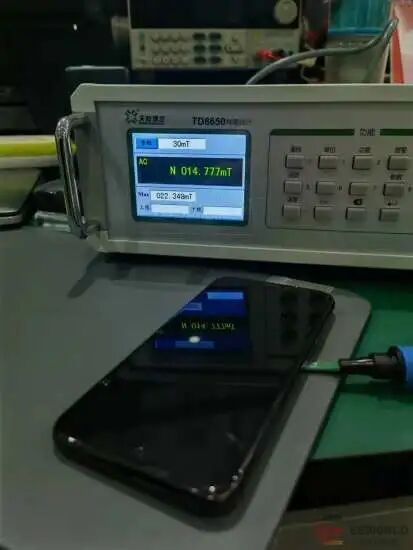

下面看一下無線充功率傳輸過程中的磁場情況，探頭位于手機和無線充線圈中間，max值為22.348mT，比背景環境值大了3700多倍。

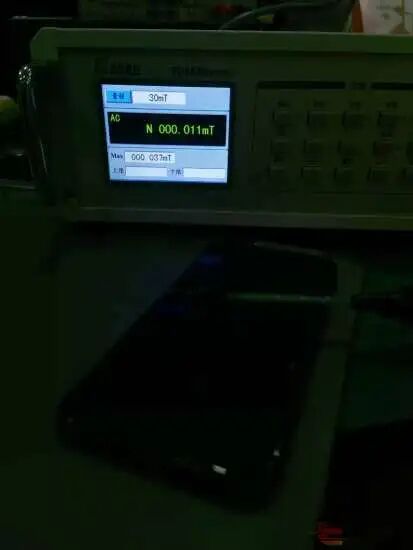

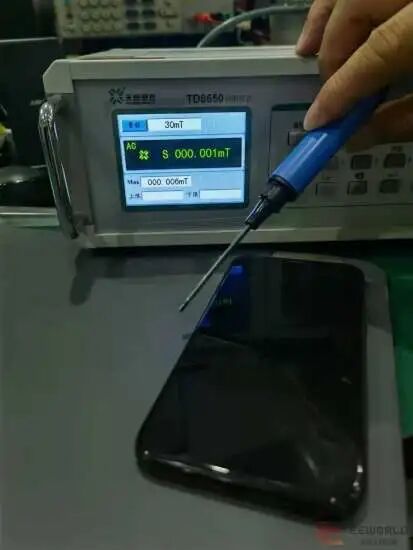

功率傳輸過程中，再看看手機周圍的磁場,側邊和正上方的max值分別為，0.006mT和0.037mT，可見無線充線圈產生的磁場都被約束在TX和RX線圈之間，泄漏的很少。

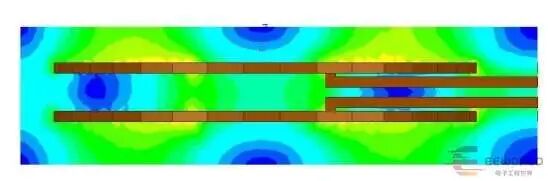

從仿真圖上可以更直觀的看到：

線圈不加鐵氧體的情況：

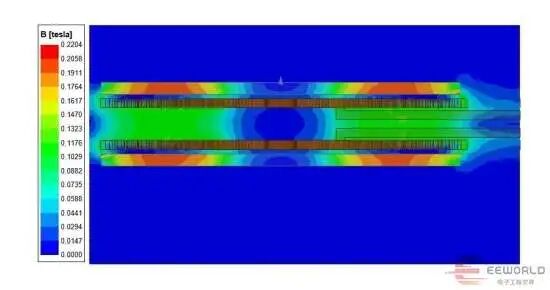

線圈增加鐵氧體后可以看到，磁場絕大部分被約束在兩個磁片之間。

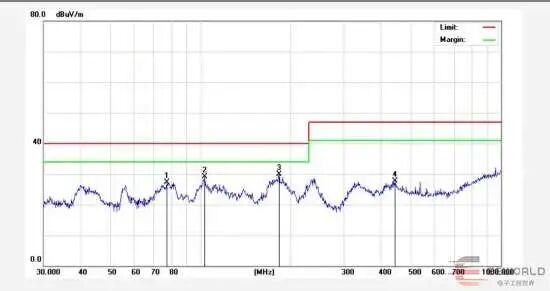

再來看看無線充功率傳輸過程中的輻射情況：

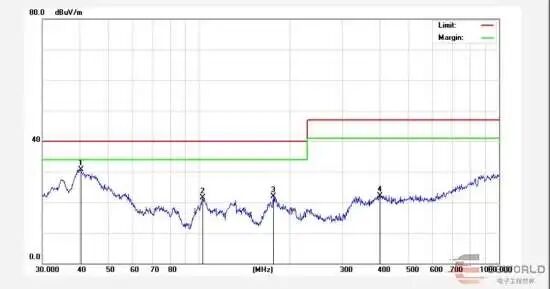

水平和垂直方向分別如下（附圖為其他無線充數據，不是京造無線充鼠標墊的數據）



看完這些如果你還擔心無線充有輻射不安全，那建議你把手機也扔掉，電子設備都不要用了。



• 拆解

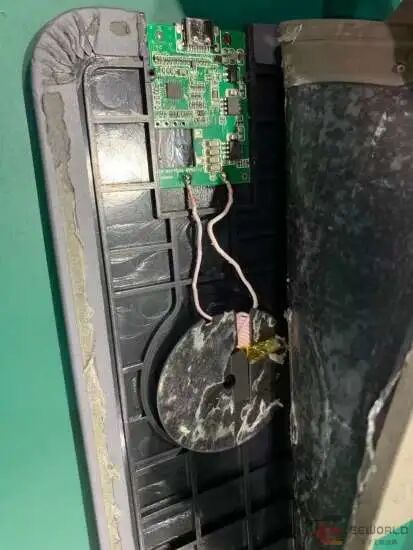

拆解就很簡單了，把C口的兩顆螺絲擰掉，把邊緣的雙面膠撬開就搞定。

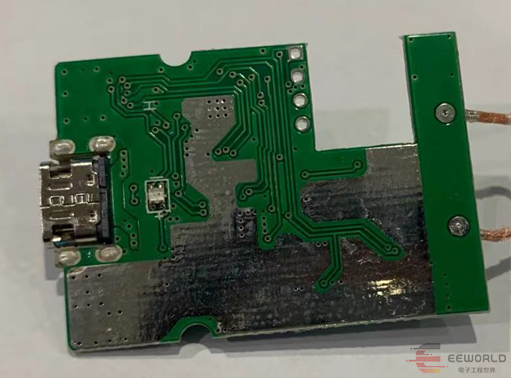

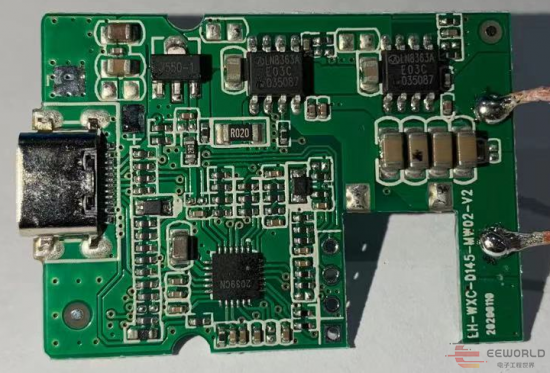

PCB板很簡陋，C口輸入進來，通過LDO 7550給主控供電，兩顆雙MOS LN8363A組成全橋，主控定制絲印2039CN，背面僅放了一顆貼片雙色LED。





• 復原

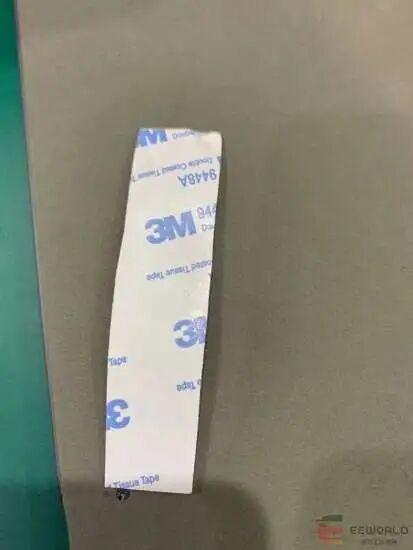

這板子沒有詳細測試的欲望，就不測試了，直徑復原發揮余熱了。復原很簡單，找3M雙面膠粘一下就搞定。





• 基本原理簡略介紹

原理很簡單，但要講清楚，很費精力，這里不詳細介紹，只簡單解釋一下。

從基本的RLC電路開始。

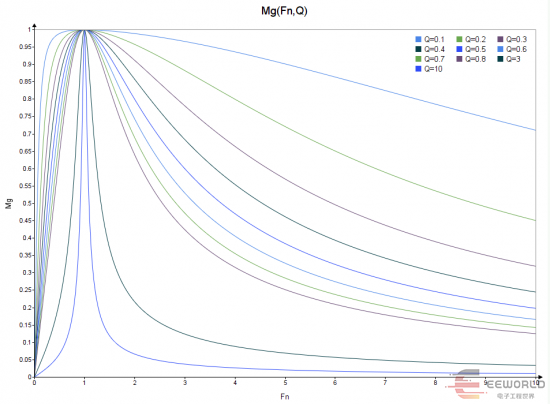

看一下其增益曲線（頻率歸一化到LC諧振頻率），可見峰值增益右側具有單調性，只要調節頻率即可改變R上的電壓。

為了實現電氣隔離，RLC電路加入變壓器



看一下其增益曲線（頻率歸一化到LC諧振頻率），可見峰值增益右側具有單調性，只要調節頻率即可改變R上的電壓。

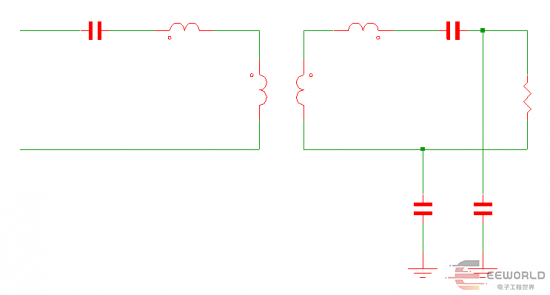

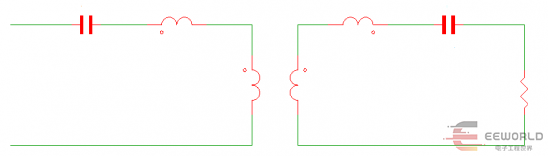

無線充線圈之間松耦合，次級漏感不能忽略，再加入補償電容

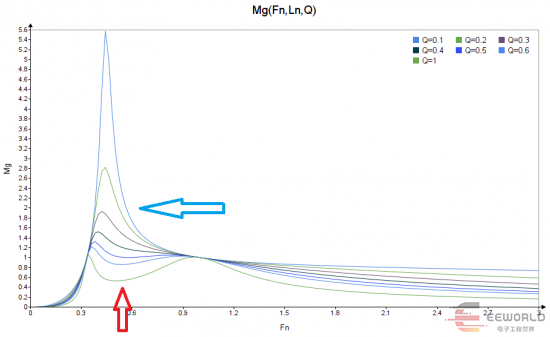

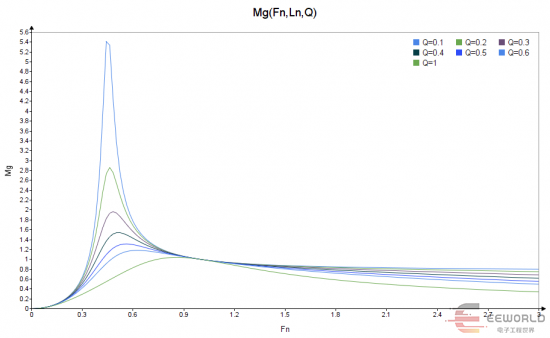

看一下其增益曲線（頻率歸一化到LC諧振頻率），可見加入補償電容后，導致某些工況增益曲線不是單峰，峰值右側失去單調性，如果落入這種工況會導致控制邏輯反向，系統不穩定，因此設計的時候需要避開不單調區間。



簡單聊一下，無線充的反饋方式。

TX→RX：FSK，

RX→TX：ASK（載波110K-205KHz，信號2KHz）

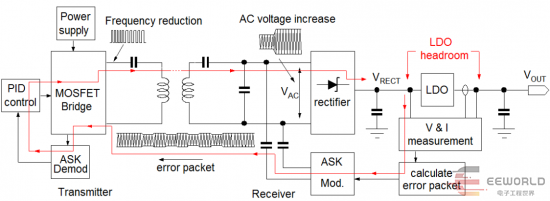

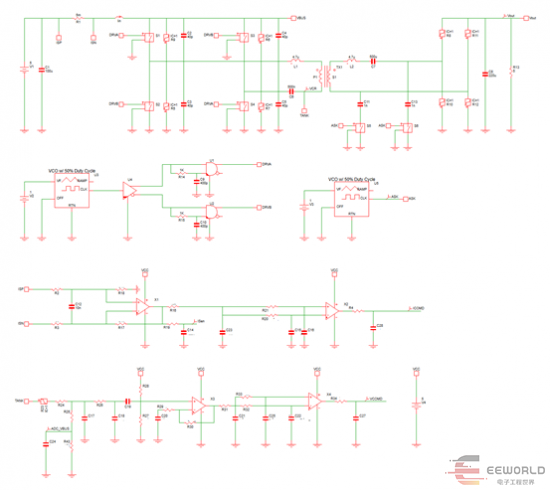

調制與解調框圖如下。



需要注意的是，RX用開關電容ASK調制的時候，可能會造成TX電壓無法解調的情況，設計的時候需要特別注意，所以很多應用TX會采用電壓，電流同時解調，甚至?xí)胂辔粰z測解調。

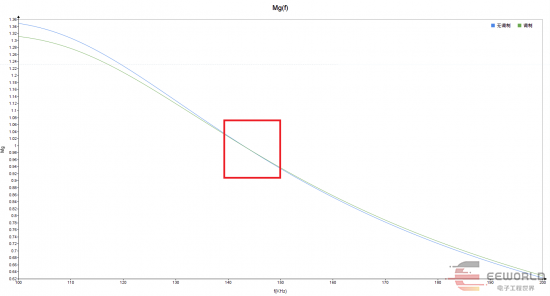

為什么會出現無法解調的情況，我們看一下增益曲線就知道。如下圖紅框，加入ASK調制電容和不加入調制電容，其增益在工作頻率范圍內有交叉點，這個時候單一的電壓解調就會失效。

ASK解調就很簡單了，基本操作：信號采集，低通濾波，信號放大，波形整形。

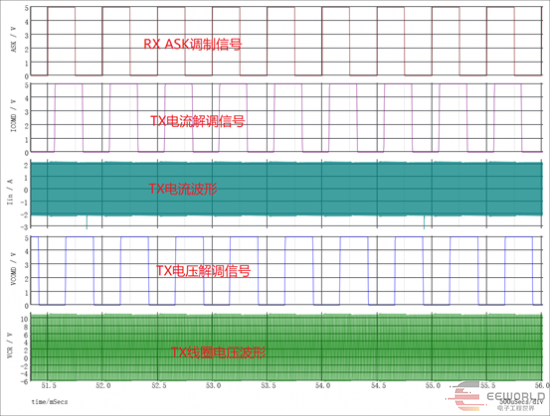

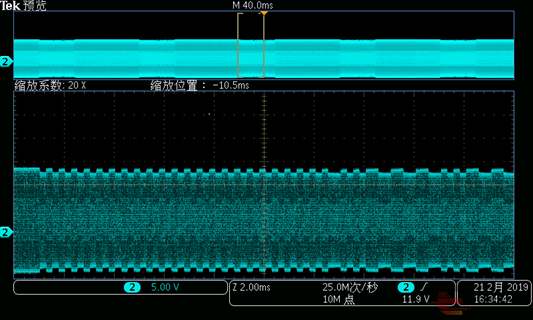

實測及仿真圖如下：





再聊一下金屬異物檢測。

金屬放在線圈表面，交流磁場會導致金屬內產生渦流，改變系統Q值。所以可以通過檢測Q值來判斷，是否有金屬。當然，不一定要解析出具體的Q值，通過LC振蕩的幅值，衰減時間來間接判斷也是一樣的。

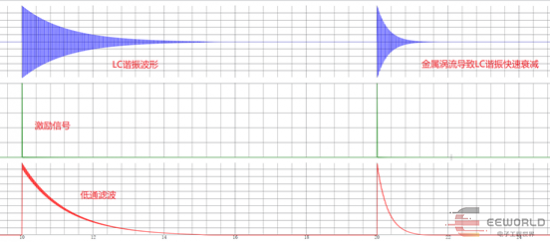

仿真圖如下，給LC網絡一個激勵信號，讓其自由振蕩，然后整流低通濾波，即可求解Q值或者單純判斷其衰減時間。



• 使用體驗

產品包裝及外觀簡約風，內部電路及性能小作坊風，產品暴利。

鼠標墊表面稍顯光滑，對鼠標不是很友好；無線充電速度應該會拉低行業平均值，且無金屬異物檢測功能。

拆解體驗相當失望，原本以為是整個無線充鼠標墊的任何區域都可以給鼠標無線充電，外加一個可以給手機充電的區域，實際上是在鼠標墊里塞了一個線圈，固定位置給手機充電而已。草率了，沒看清產品就申請拆解了，純屬浪費時間。

以上體驗僅為個人喜好，僅供參考，不對產品及站方活動構成任何建議。
