通過 nTopology平臺可重復使用工作流和基于FDM工藝的3D打印技術，工業設計師能夠快速迭代功能部件的設計并打印出產品原型。這篇文章介紹了動物假肢的應用案例，并指出這種方法的延伸應用，例如為人類截肢者設計假肢以便他們能夠攀巖。

工業設計是一門令人難  以置信的學科，將藝術、工程、商業甚至科學的視角融為一體。照顧到這些方方面面的視角，產品才能成功。如果一個產品不好看，就很難賣出去。如果產品功能不健全，也無法銷售。如果產品性價比不合理，銷路也就會受限。工業設計師的作用是平衡這些元素，在新產品的概念設計和產品上市執行過程，開發出超出用戶需求期待的產品。

在我們不斷追求最新和最優的要素融合技術時，我們開始將nTopology納入我們的工作流程。特別是為了設計面向終端用戶的3D打印部件，這些部件由于數量或者消費頻率低，不需要大規模制造，而傳統的生產模式也無法支持這些需求。隨著增材制造的興起，以可承受的成本生產高使用率、低制造頻率的產品終于成為可能。由于傳統生產模式所需的最低訂單數量太高，或者零件對于傳統工藝來說過于復雜，因此以前無法制造的小批量零件存在巨大的機會窗口。我們Bionic Pet企業合作就是一個很好的例子。

Bionic Pet是各類動物，特別是狗類定制假肢的領導者。他們的創始人德里克·坎帕納曾做過大到大象，小到鳥類等動物的定制假肢產品。然而，他們所做的一切產品都完全通過德里克令人難以置信的熟練手工完成的。雖然這在大多數情況下效果很好，但每一件假肢（如他提供的狗的全肢置換）需要長達15 個小時才能制造出來。這種類型的假肢是令人難以置信的挑戰和耗時的純手工制作，但這又是個有著高需求的應用點，因為每年成千上萬的狗由于創傷或癌癥切除了部分肢體。如果沒有假肢，由于不自然的體重分布和增加的壓力，剩余的前肢惡化得更快。在許多情況下，當狗因殘肢惡化而失去行動能力時，狗會不幸地被安樂宰殺。

由于這種設計需要密集型的設計工作，德里克不得不拒絕許多請求。因此，nTopology介入這個流程。我們能夠重新評估構建假肢的過程，包括 3D 掃描、3D 設計算法和 3D 打印。3D 打印是小批量生產的完美匹配技術，這種方法大大減少了德里克的負擔。

假肢產品分為背心+假肢兩部分

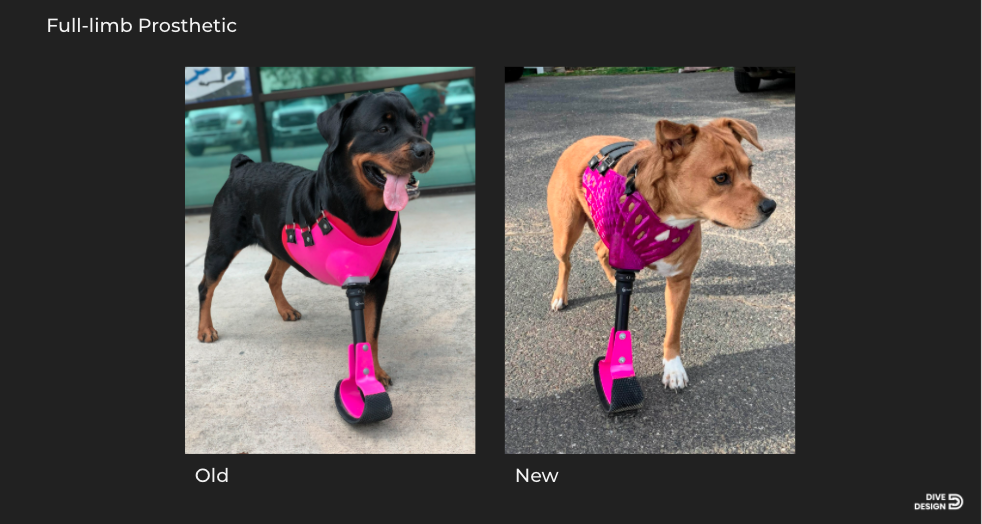

右圖應用了3D打印背心+傳統制造假肢

增材設計和3D打印的背心產品可以很短時間內制造出來，TPU驚人的特性能夠保持產品強度和耐用性。然而，我們開始發現假肢部分的問題，用傳統制造方式給熱彎曲塑料和橡膠塑形，不僅需要技巧、耐心和很長的制造時間，客戶也會抱怨假肢部分容易摔壞或變形了。隨著訂單的堆積和投訴的涌入，我們需要一個新的解決方案，而且速度很快的解決方案。

在另一個項目中我們用nTopology為攀巖截肢者制造了假肢，我們從各種材料和晶格測試中吸取成功經驗，并利用相同的工具包和工作流程快速為狗狗生成假肢的概念設計。除此之外，我們應用了一個從未嘗試的TPE類材料，叫做TPC。非常類似于我們用來制作背心的材料，具有更好的能量吸收性能。

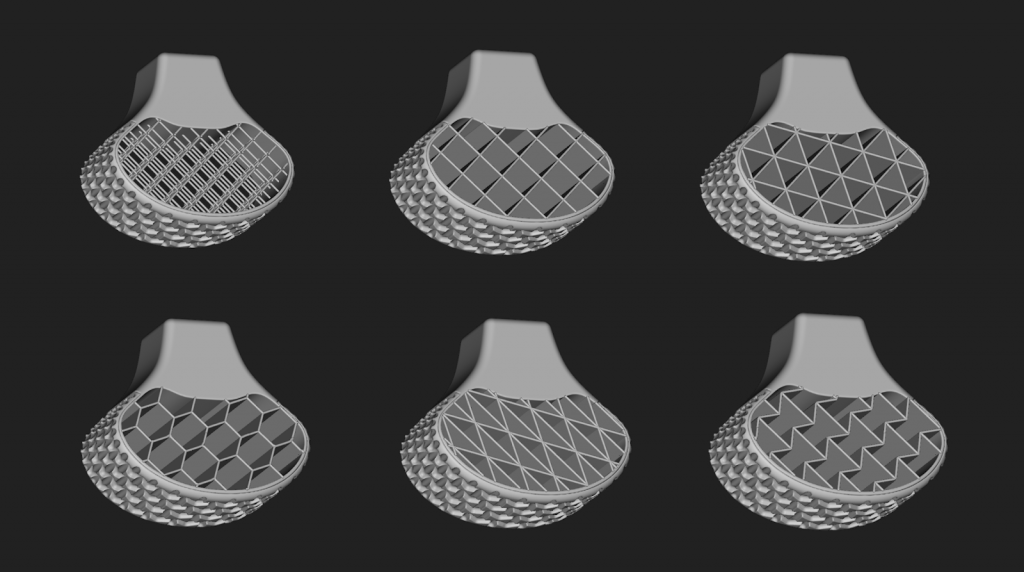

nTop 平臺中假肢設計的迭代

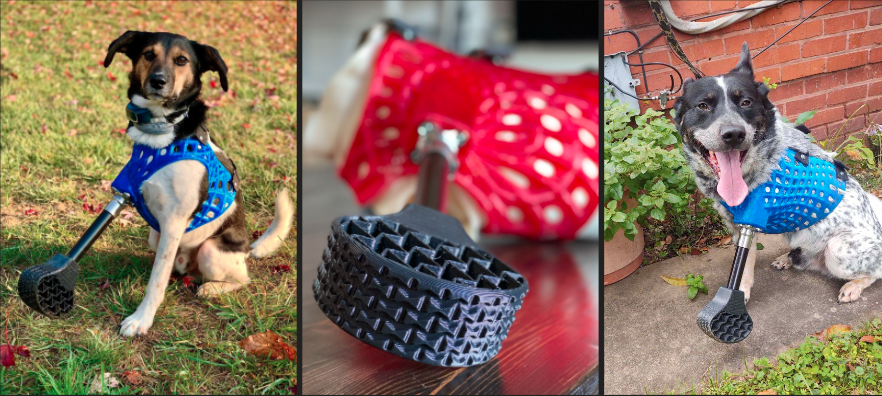

借助FDM 3D 打印的速度和材料多樣性，以及在 nTop 平臺中輕松、重復使用工作流程的快速迭代能力，我們能夠在短短幾天內快速設計、測試和發貨新產品，如果我們走一條需要傳統成型的路線，則需要數周到幾個月的時間。我們無縫地將更換件交付，并在所有新假肢上應用了新技術，沒發生任何差錯。最重要的是，隨著我們獲得更多的反饋，產品將繼續進化。我們很快就能根據每只狗的具體需求定制假肢的設計，就像背心一樣。

我們迫不及待地想看看更多的工業設計師如何利用 nTop 平臺進行增材制造的產品設計，重新想象我們每天要用的產品，或者是如海水下的冰山般還沒有發現的日常所需的產品!
