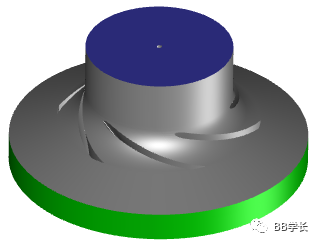

本案例基于SRF模型對離心泵進行模擬，單相流動（水），轉速1000rpm。

• 雙擊General

• 右側面板選擇Steady

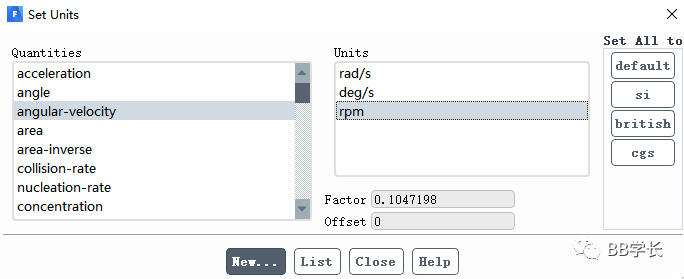

• 右側面板選擇Units

• 修改角度單位為rpm

• 雙擊Viscous，選擇默認SST-komega模型

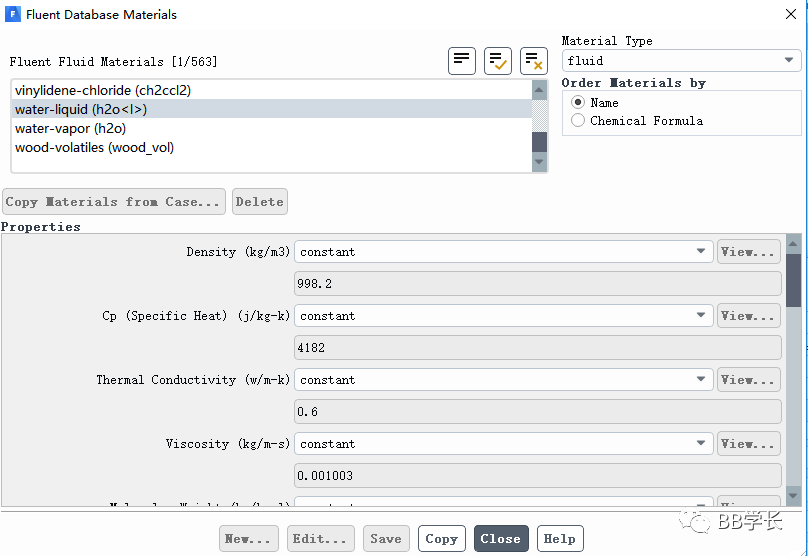

• 添加材料Water-liquid

• 計算區域材料為Water-liquid

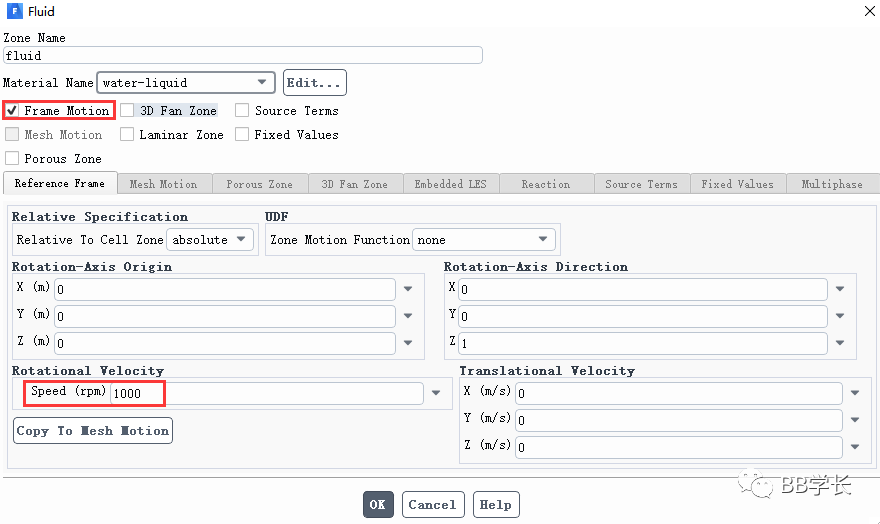

• 激活Frame Motion，設置轉速1000rpm

• 核實旋轉原點、旋轉軸與幾何模型一致

1.周期邊界

• TUI界面輸入mesh/modify-zones/make-periodic

• 依次輸入周期邊界ID

2.葉片邊界

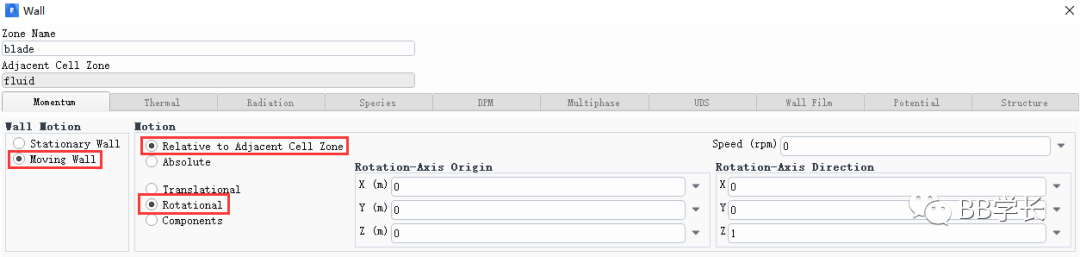

• 指定Blade為Moving Wall

• 運動方式為Relative to Adjacent Cell ZOne ，Rotational

3.入口邊界

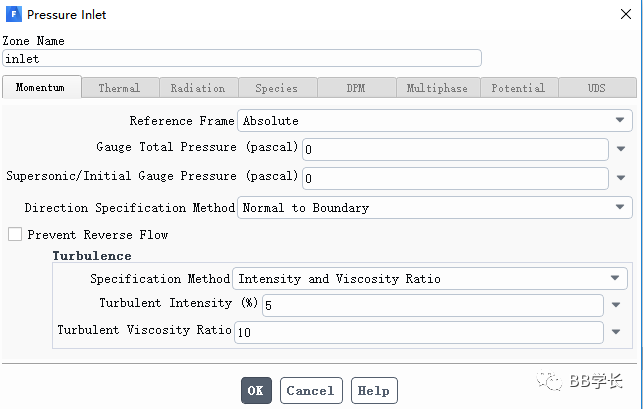

• 指定inlet為Pressure-inlet

• 總壓（Gauge Total Pressure)設置為0

4.出口邊界

• 指定outle為mass-flow-outlet

• 設置出口流量為10kg/s

5.壁面條件

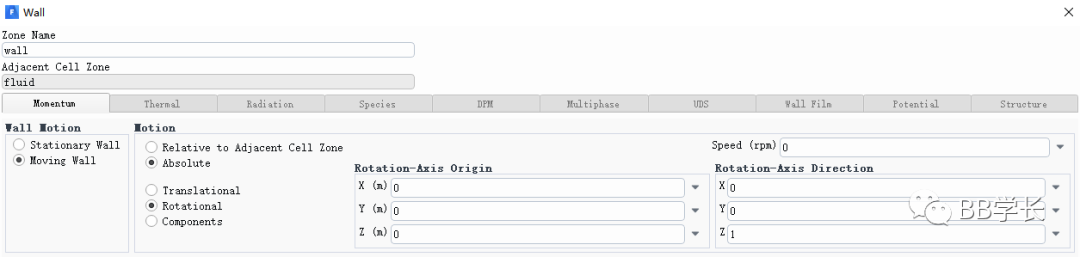

• 設置Wall的相對速度為0

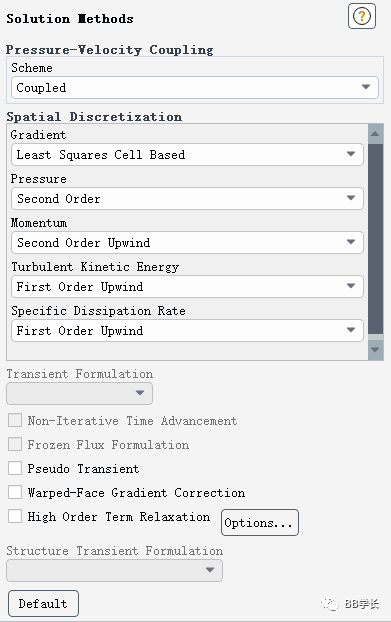

• 如下圖設置Method

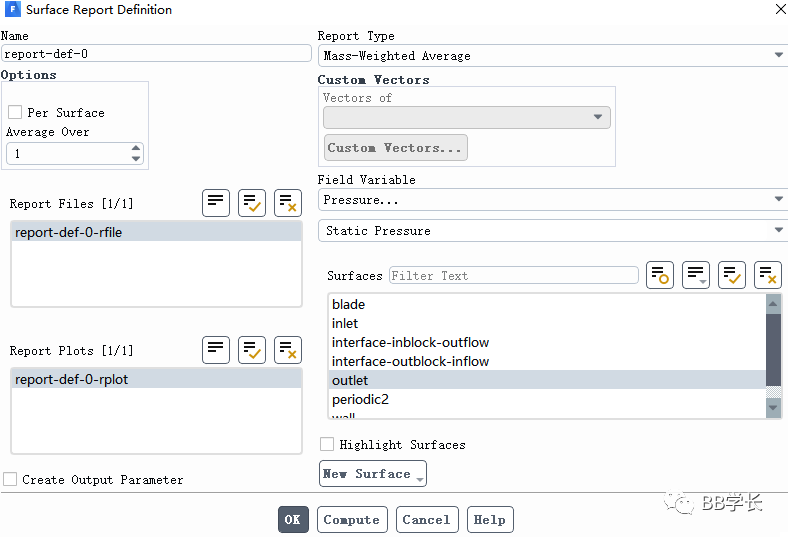

• 設置監測點，檢測出口壓力

• 先進行混合初始化

• 通過TUI界面輸入solve/initialize/fmg-initialization，進行FMG初始化 （注：FMG初始化不適用于瞬態計算、多相流計算）

• 設置迭代步數1000步，并開始計算
