【專業知識】極限與配合的相關術語及定義
術語名稱 |
定義或說明 |
||
軸 |
指工件的圓柱形外表面,也包括非圓柱形外表面(由兩平行平面或切面形成的被包容面) |
||
基準軸 |
在基準制配合中選作基準的軸。 在極限與配合制中,即上偏差為零的軸 |
||
孔 |
指工件的圓柱形內表面,也包括非圓柱形內表面(由兩平行平面或切面形成的被包容面) |
||
基準孔 |
在基準制配合中選作基準的孔。 在極限與配合制中,即下偏差為零的孔 |
||
尺 寸 |
以特定單位表示線性尺寸的數值 |
||
基本尺寸 |
通過它應用上、下偏差可算出極限尺寸的尺寸(圖a) 注:基本尺寸可以是一個整數或一個小數值 |
a)基本尺寸、最大極 限尺寸和最小極限尺寸 |
|
實際尺寸 |
通過測量獲得的某一孔、軸的尺寸 |
||
局部實際尺寸 |
一個孔或軸的任意橫截面中的任一距離,即任何兩相對點之間測得的尺寸 |
||
極限尺寸 |
一個孔或軸允許的尺寸的兩個極端。實際尺寸應位于其中,也可達到極限尺寸 |
||
最大極限尺寸 |
孔或軸允許的最大尺寸(圖a) |
||
最小極限尺寸 |
孔或軸允許的最小尺寸(圖a) |
||
極限制 |
經標準化的公差與偏差制度(我們推薦你關注“機械工程師”公眾號,學習更多專業知識,掌握更多行業動態) |
||
零 線 |
在極限與配合圖解中,表示基本尺寸的一條直線,以其為基準確定偏差和公差(圖a) 通常,零線沿水平方向繪制,正偏差位于其上,負偏差位于其下(圖b) |
||
偏 差 |
某一尺寸(實際尺寸、極限尺寸等)減其基本尺寸所得的代數差 |
||
極限偏差 |
上偏差和下偏差 |
b)公差帶圖解 |
|
上偏差 |
最大極限尺寸減其基本尺寸所得的代數差(圖b) |
||
下偏差 |
最小極限尺寸減其基本尺寸所得的代數差(圖b) |
||
基本偏差 |
在極限與配合制中,確定公差帶相對零線位置的那個極限偏差(圖b) 注:它可以是上偏差或下偏差,一般為靠近零線的那個偏差,圖b為下偏差) |
||
尺寸公差(簡稱公差) |
最大極限尺寸減最小極限尺寸之差,或上偏差減下偏差之差。它是允許尺寸的變動量 尺寸公差是一個沒有符號的絕對值 |
||
標準公差(IT) |
在極限與配合制中,所規定的任一公差 字母IT為國際公差的符號 |
||
標準公差等級 |
在極限與配合制中,同一公差等級(例如IT7)對所有基本尺寸的一組公差被認為具有同等精確程度 |
||
公差帶 |
在公差帶圖解中,由代表上偏差和下偏差或最大極限尺寸和最小極限尺寸的兩條直線所限定的區域。它是由公差大小和其相對零線的位置如基本偏差來確定(圖b) |
||
標準公差因子(iI) |
在極限與配合制中,用以確定標準公差的基本單位,該因子是基本尺寸的函數 標準公差因子i用于基本尺寸至500mm;標準公差因子I用于基本尺寸大于500mm |
||
間 隙 |
孔的尺寸減去相配合的軸的尺寸之差為正(圖c) |
c)間隙 |
|
最小間隙 |
在間隙配合中,孔的最小極限尺寸減軸的最大極限尺寸之差(圖d) |
d)間隙配合 e)過渡配合 |
|
最大間隙 |
在間隙配合或過渡配合中,孔的最大極限尺寸減軸的最小極限尺寸之差(圖d和圖e)(我們推薦你關注“機械工程師”公眾號,學習更多專業知識,掌握更多行業動態) |
||
過 盈 |
孔的尺寸減去相配合的軸的尺寸之差為負(圖f) (我們推薦你關注“機械工程師”公眾號,學習更多專業知識,掌握更多行業動態) |
f)過盈 |
|
最小過盈 |
在過盈配合中,孔的最大極限尺寸減軸的最小極限尺寸之差(圖g) |
g)過盈配合 |
|
最大過盈 |
在過盈配合或過渡配合中,孔的最小極限尺寸減軸的最大極限尺寸之差(圖e和圖g) |
||
配 合 |
基本尺寸相同的,相互結合的孔和軸公差帶之間的關系 |

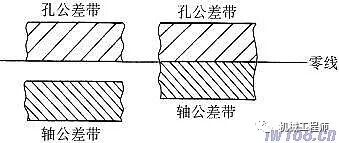

h)間隙配合 |
|
間隙配合 |
具有間隙(包括最小間隙等于零)的配合,此時,孔的公差帶在軸的公差帶之上(圖h) |
||
過盈配合 |
具有過盈(包括最小過盈等于零)的配合。此時,孔的公差帶在軸的公差帶之下(圖i) |

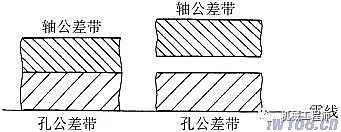

i)過盈配合 |
|
過渡配合 |
可能具有間隙或過盈的配合。此時,孔的公差帶與軸的公差帶相互交疊(圖j) |
j)過渡配合 |
|
配合公差 |
組成配合的孔、軸公差之和。它是允許間隙或過盈的變動量 注:配合公差是一個沒有符號的絕對值 |
||
配合制 |
同一極限制的孔和軸組成配合的一種制度(我們推薦你關注“機械工程師”公眾號,學習更多專業知識,掌握更多行業動態) |

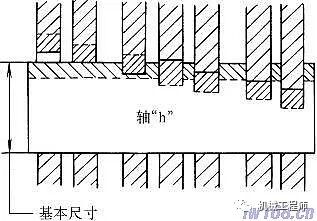

k)基軸制配合 |
|
基軸制配合 |
基本偏差為一定的軸的公差帶,與不同基本偏差的孔的公差帶形成各種配合的一種制度。 在極限與配合制中,是軸的最大極限尺寸與基本尺寸相等、軸的上偏差為零的一種配合制(圖k)。 注:1.水平實線代表孔或軸的基本偏差; 2.虛線代表另一極限,表示孔和軸之間可能的不同 組合與它們的公差等級有關 |
||
基孔制配合 |
基本偏差為一定的孔的公差帶,與不同基本偏差的軸的公差帶形成各種配合的一種制度。 在極限與配合制中,是孔的最小極限尺寸與基本尺寸相等,孔的下偏差為零的一種配合制(圖l)。 注:1.水平實線代表孔或軸的基本偏差; 2.虛線代表另一極限,表示孔和軸之間可能的不同 組合與它們的公差等級有關 |
l)基孔制配合 |
|
最大實體極限(MML) |
對應于孔或軸最大實體尺寸的那個極限尺寸,即: ——軸的最大極限尺寸 ——孔的最小極限尺寸 最大實體尺寸是孔或軸具有允許的材料量為最多時狀態下的極限尺寸 |
||
最小實體極限(LML) |
對應于孔或軸最小實體尺寸的那個極限尺寸,即: ——軸的最小極限尺寸 ——孔的最大極限尺寸 最小實體尺寸是孔或軸具有允許的材料量為最少時狀態下的極限尺寸 |
||
