怎么對原理圖的差分信號添加差分屬性呢？

答：很多人很好奇，我們PCB文件可以添加差分信號屬性，來進行走線，那原理圖中可以對信號添加差分屬性嗎？這個當然也是可以的，下面就我們一步一步來給大家演示如何在原理圖中進行差分屬性的添加：

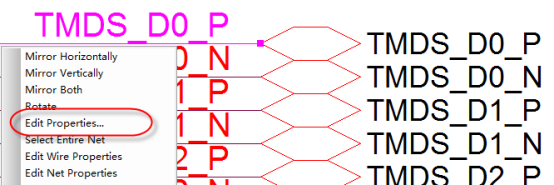

第一步，首先需要在原理圖中添加差分屬性，選中差分信號的一根網絡，然后點擊鼠標右鍵，執行命令Edit Properties…,進行屬性編輯，或者雙擊鼠標左鍵，也是一樣的效果，如圖3-99所示：



圖3-99  信號差分屬性編輯示意圖

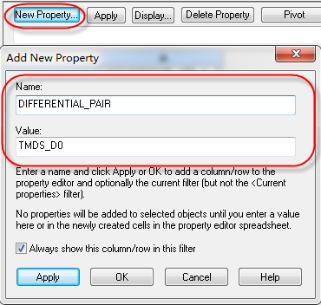

第二步，進入信號屬性編輯的界面，下邊欄選中Schematic Nets，左側進行新的屬性的添加。點擊New Property…，彈出增加新的屬性的界面，如圖3-100所示，在Add New Property界面，在Name一欄輸入DIFFERENTIAL_PAIR的差分屬性名稱，Value值一欄可以先不用添加，后面統一填寫，點擊OK按鈕，對原理圖添加差分屬性。



圖3-100  信號差分屬性添加示意圖

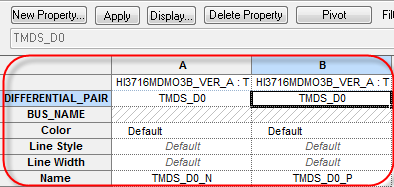

第三步，添加了差分屬性以后，我們只需要在差分屬性這一欄的中填上相對應的差分的命令即可，即在上述添加的差分屬性一欄中，填入對應的Value值就行了，這個是可以進行全局屬性操作的，可以參照前面的問答，這樣就很快捷的給原理圖的信號添加了差分屬性，這樣導入到PCB中，就是差分信號了。需要注意的是，差分是有兩根信號組成的，在填寫差分名稱的時候，兩根信號的差分名稱需要保持一致，這樣系統才會判斷這是一組差分信號，如圖3-101所示：



圖3-101  差分信號示意圖

|本文凡億教育原創技術文章，轉載請注明來源
