在電子學，電子元件是組成電路基本單元的最小物體，而電路中工作的有電壓和電流，當電壓與電流以某一種方式或者形式進行輸入或輸出時，就會改變電路的工作。那么這類似與信號的圖形有一個非常好聽的名字叫做波形，即用波型來表示電壓與電流的形式。

  下面首先來看什么叫做波形：在波形這個定義中沒有模擬波形與數字波形之分，波形是電壓與電流隨著時間變化的軌跡，稱為電壓波形或信號波形，繼而統稱為波形。

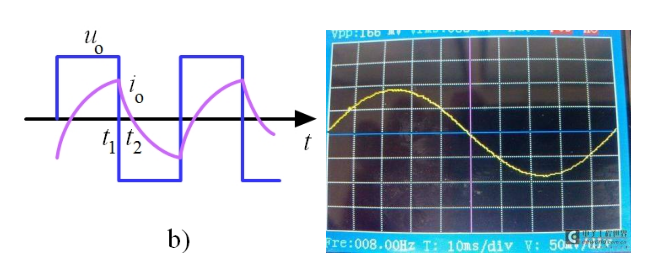

如圖所示：





這些圖片顯示的都叫做波形，但是波形會隨著輸入信號，電路的改變或時間的改變而發生相對的變化。最后一個圖為示波器測試波形，在電學中示波器是唯一一個講電壓、電流值轉變?yōu)閳D形而顯示的儀器。

那么下面先來了解什么是基本的波形，波形的分類是什么？

波形分為：

直流波形（direct current）簡稱為DC

交流波形（alternative current）簡稱為AC

交直流混合波形

這三類波形為不同電壓形式的波形，如果以波形的形狀分類即為：

正弦波、矩形波、三角波。

下面來看一下，這些波形的圖片：

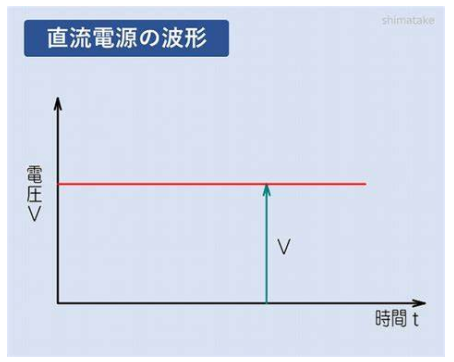

首先來看依照電壓形式不同的波形：



??最近發現一個不錯的公眾號，推薦給大家

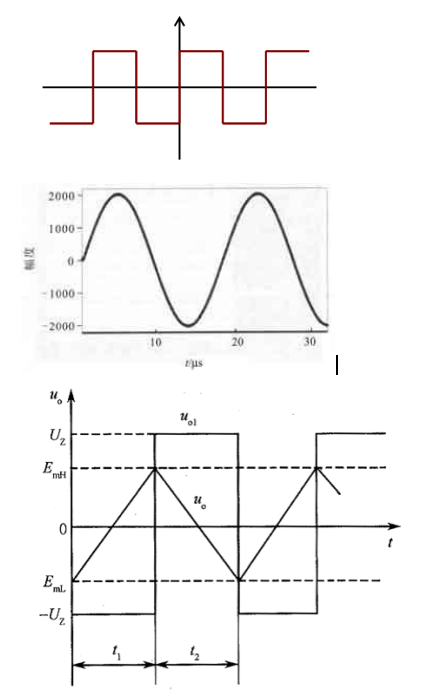

這是按照電壓形式不同的波形圖片，下面來看一下按照波形形狀分類的波形圖片：

這就是分別以直流波形交流波形與正弦波方波和三角波為例，所示出的圖片。

下面將以直流波形開始，分析其基本波形的含義及判斷方法。

首先直流波形：

直流波形分為穩定直流與脈動直流。

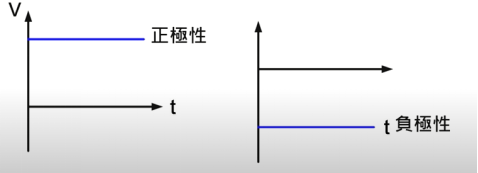

其中穩定直流為：剝削的振幅大小及極性不會隨時間的變化而變化。但根據電壓的形式不同分為：正極性與負極性直流波形。

如圖所示：



舉例來說：現在有一個五伏特的直流電壓波形，經過了一秒鐘以后其電壓為五伏特，當經過30分鐘后其電壓仍然為5伏特。所以電壓值不會隨著時間改變，稱為一個穩定的直流波形。

那么如果其波形振幅大小隨著時間變化而變化，但極性不會改變，這樣的波形是什么？

答案是仍然是直流波形但他的名字比較特殊叫做脈動直流。



那么通過以上分析可以發現，直流波形的定義為：其振幅可以隨著時間改變但其極性不會隨著時間改變。

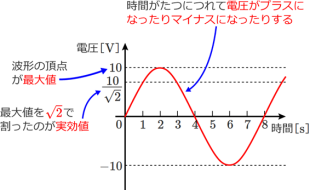

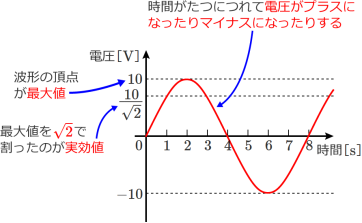

以上是對基本波形進行了一個認識，那么只認識這些波形還是遠遠不夠，畢竟認識他就一定要會用，所以下面以正弦波為例，簡要介紹一下其分析方法。



定義幾個名詞：

1、 峰對峰值：即為波形的最大值到波形的最小值。即為VP-P=2VP,通過公式看出，峰對封值等于兩倍的峰值電壓。

2、 其次電壓的最大值到下一個電壓的最大值，這段時間叫做周期，為T:周期每秒。

3、 那么與周期相對的就是頻率，也就是周期的倒數

對于基本波形的介紹與基本術語就到這里，后面將分析各波形的實際分析方法以及示波器的波形到底應該怎樣分析。
