干貨｜用樹莓派DIY一個VR眼鏡，找回童年的感覺！
2021年12月16日 11:27瀏覽：2232
事情的起因是兩年前，我從同事手里購買了一張樹莓派，對，就是那個萬物基于樹莓派的微型計算單元，初衷很簡單，就是別人有我沒有，我不會編程，也不懂硬件，借用別人做的好的鏡像刷著玩，不過大多是虎軀一震，然后就佛系繼續吃灰……期間陸陸續續買了Switch(玩完塞爾達就基本吃灰了)XBox的手柄(不習慣手柄玩FPS，也沒有主機，吃灰了)，最后樹莓派我也沒有掛在閑魚，而是放在書桌一邊。

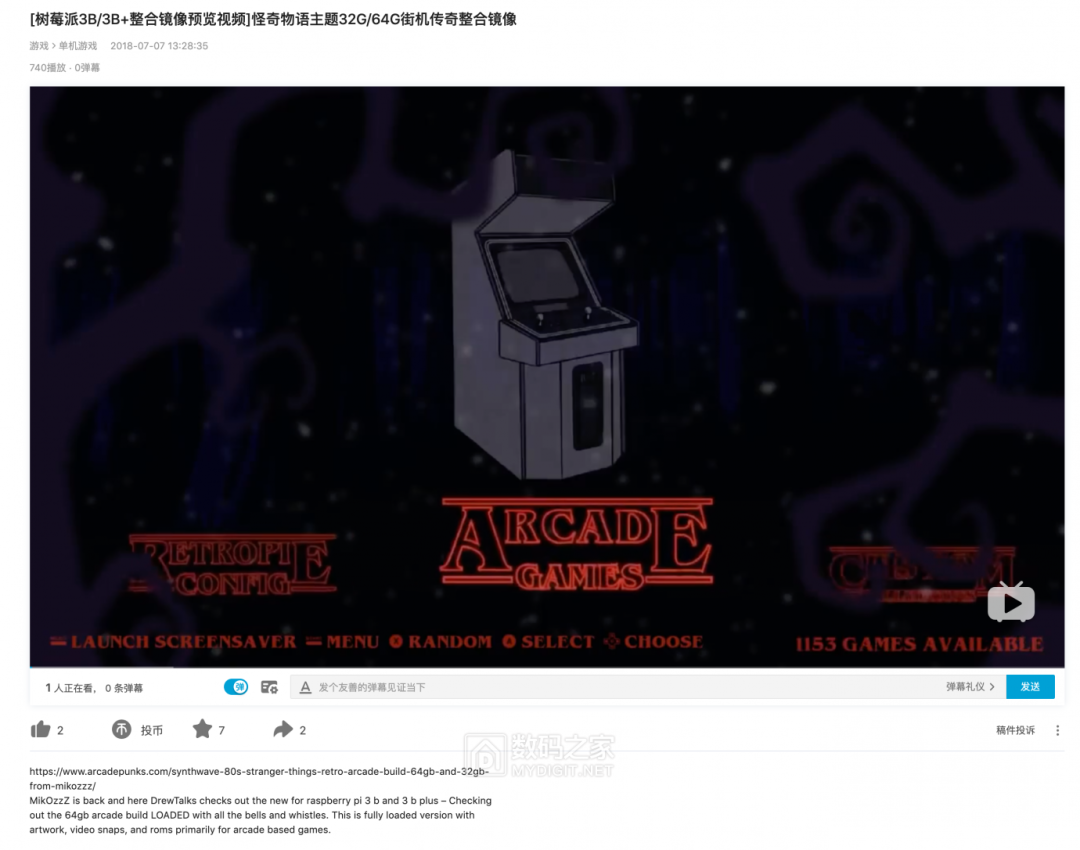

也不知道哪一天，我在B站上看到一個關于樹莓派街機鏡像的視頻，好家伙，一個32G的鏡像，集成了挺多經典的游戲，是一個美國人做的，而且型號正好是對應我購買的樹莓派3B，那正好拿來玩街機游戲啊~下載了兩天，興沖沖地插TF卡準備燒錄，結果發現這個32G的鏡像竟然打包了超過32GTF卡能承受的體積(32GTF卡最多28G的空間，計算方法不同，這個鏡像竟然有29G容量???)，而我只有一張TF卡，索性與這個鏡像擦肩而過……

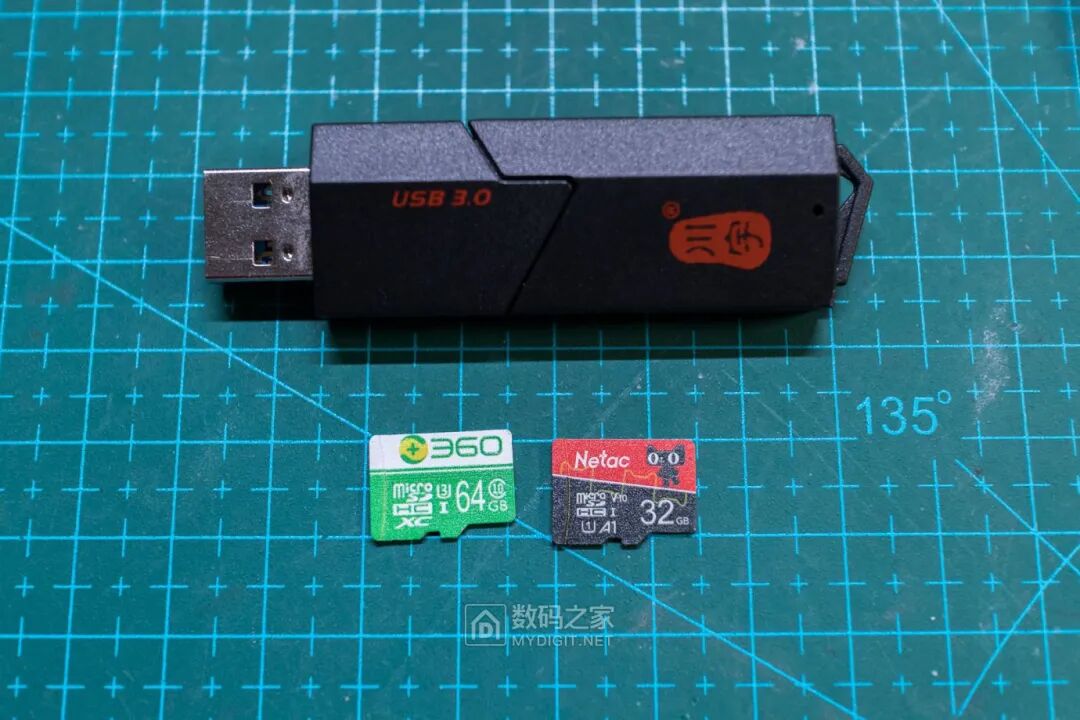

天天混跡購物網站的我，也沒少花錢在各種白菜小東西上，什么幾塊包郵的數據線，貼膜之類的，忽然有一天看到推了一個13多塊的360 TF卡，肯定是OEM的，但評價還行，價格非常低，果斷下手~到手后先用測試軟件測試，確保是64G容量無誤，經過測試寫入在24M左右，讀取好像40MB吧，還不錯~于是乎我把目光重新放回在書桌上吃灰N久的樹莓派，我用的Mac系統，用Etcher開源免費燒錄軟件，把游戲鏡像燒錄到64G的TF卡，沒問題！插在樹莓派上，正常啟動~

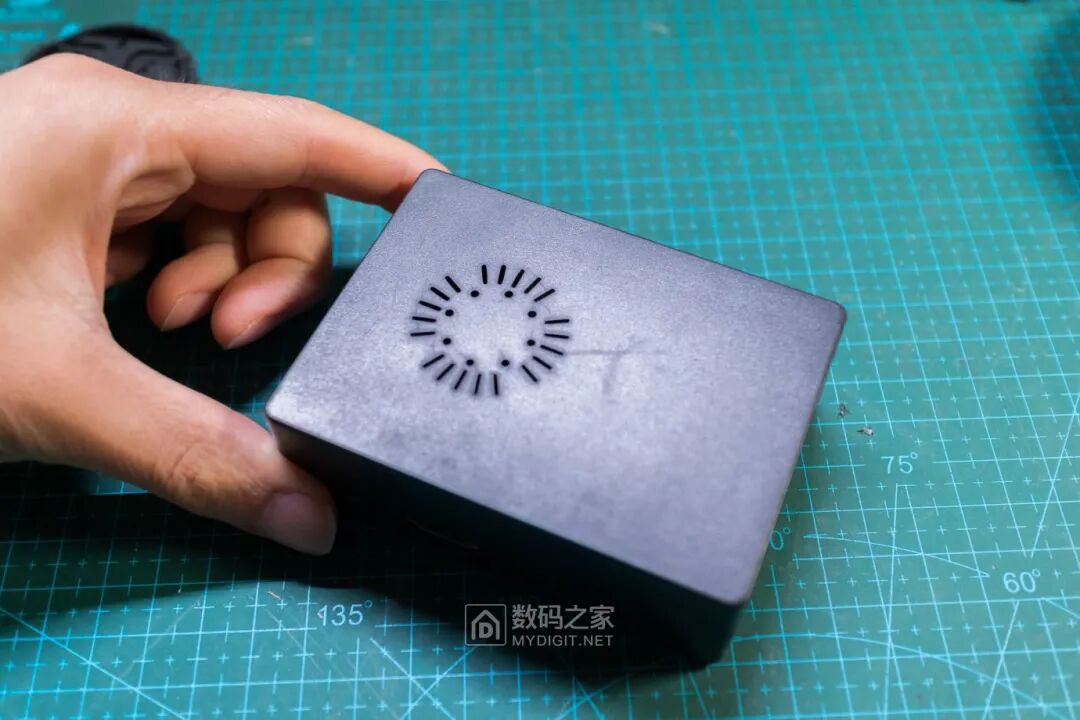

樹莓派也分不同型號，我這臺恰好支持AV輸出——巧了，我近兩年拆了很多的攝像機取景器，都是AV的信號源輸入，最開始我是打算DIY一個微型屏幕，來當樹莓派的顯示器，結果上次拆機TR55的時候，拆下來的取景器組件非常像一個單目顯示器(1989年護 照大小的Sony/索尼掌中寶攝像機CCD-TR55拆解)于是心里劃過一道念頭，能不能再整一個，湊成一對做一個CRT，VR顯示器呢?配合街機游戲廳，豈不是很酷~

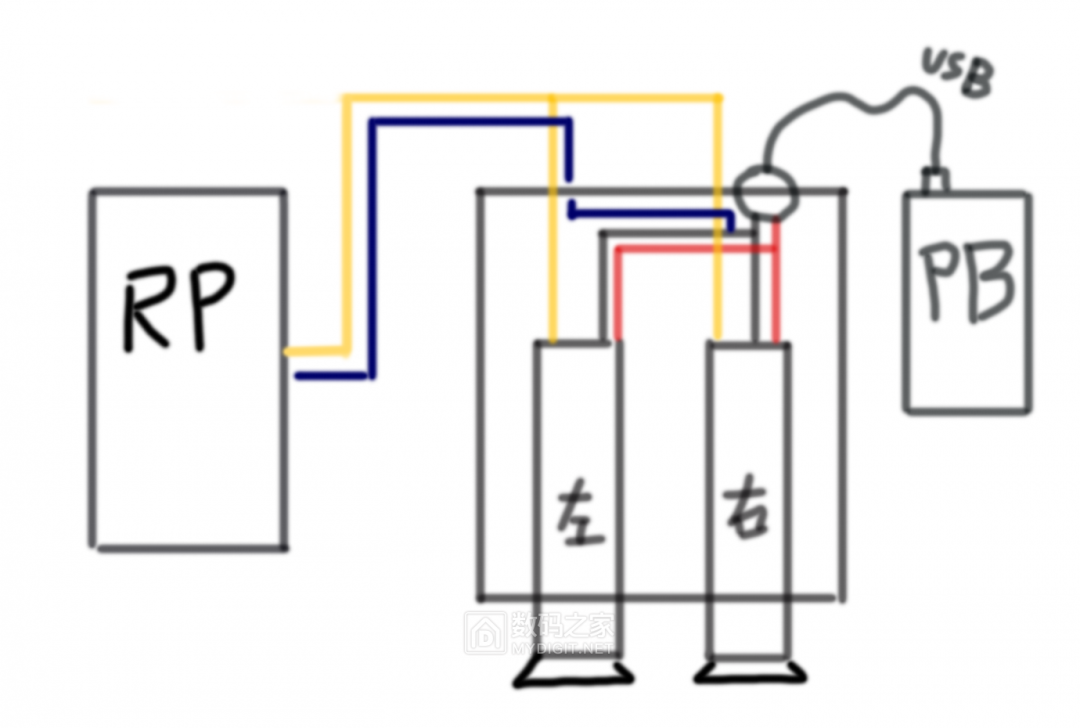

左側為樹莓派，中間是雙目顯示器部分，右側是給雙目顯示器供電的移動電源，紅線是5V+，黑線藍線是GND，黃線AV信號

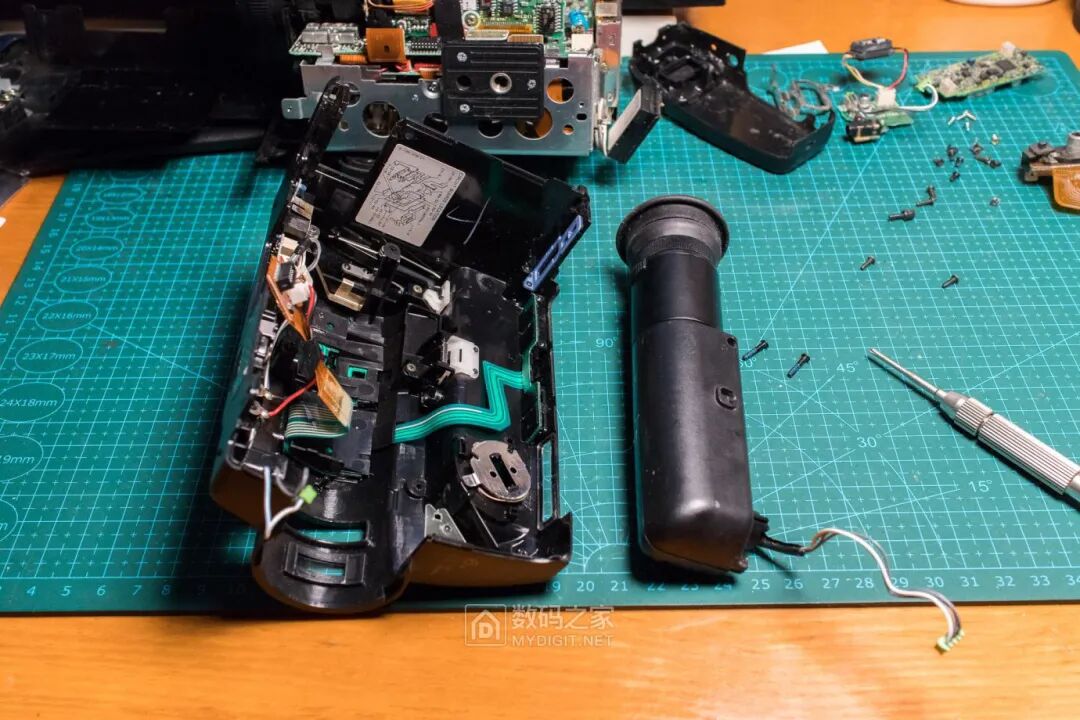

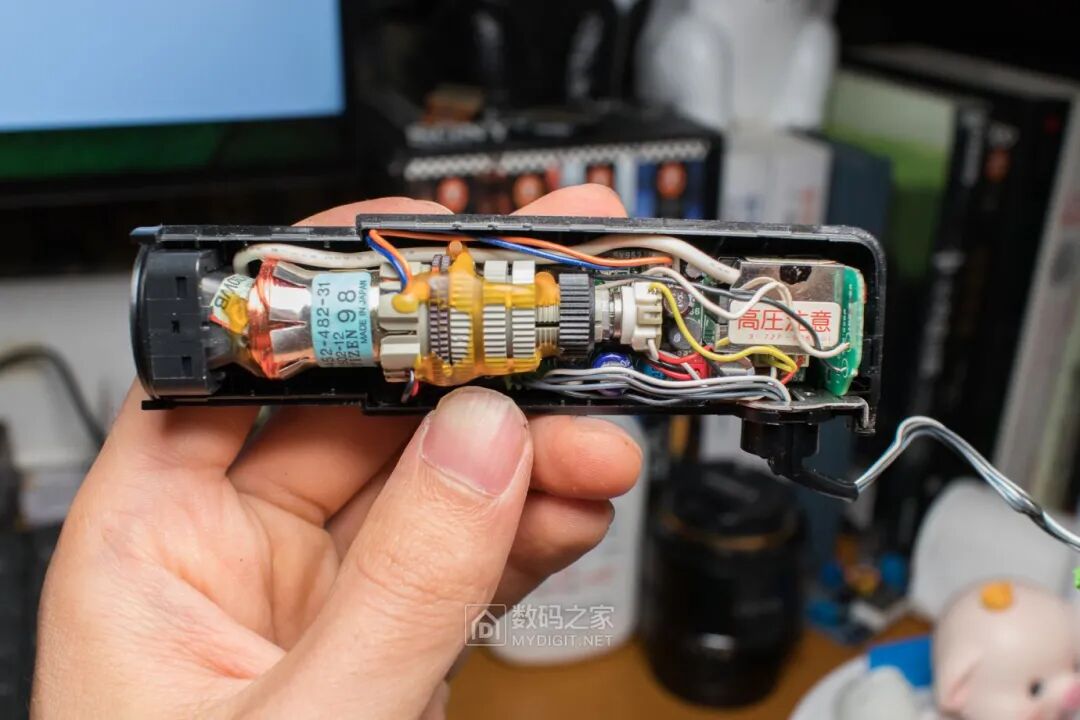

上次拆出來的微型取景器，直接拿來用肯定是不行的，必須要搞定它的接線定義，不過好在很簡單，5V、AV信號，一共就兩根線就可以了

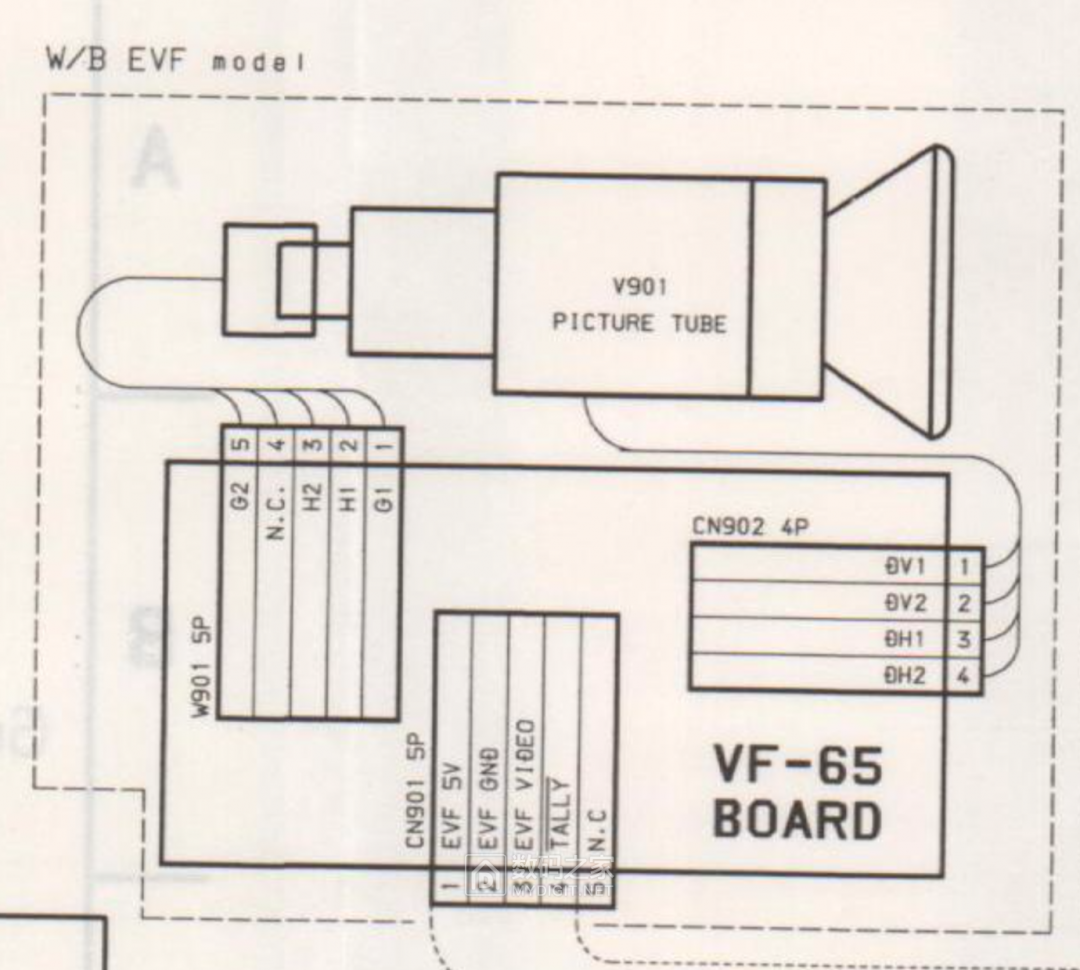

Sony的機器都差不多，這個算是示意圖吧，EVF出來5根線，1根5V電源+，1根GND接地，1根AV輸入，接線從左到右1-3妥了~

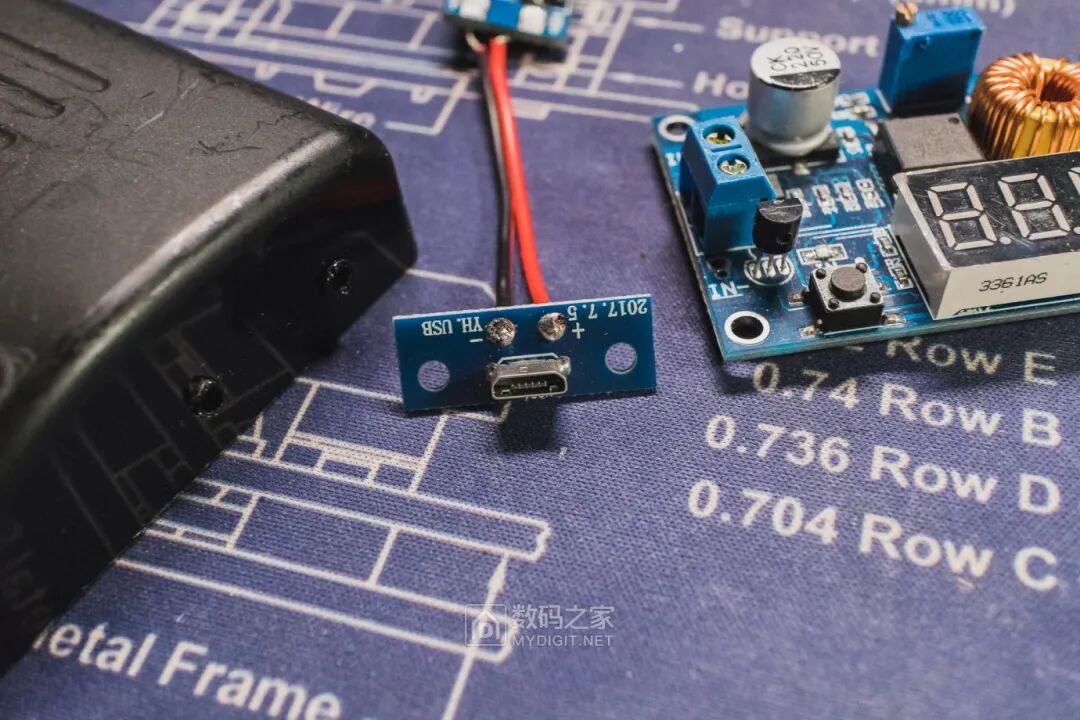

供電不用修改，直接用microUSB，上次從燈下黑兄弟那邊買的錯版接口板還沒用完，拿來一個用~

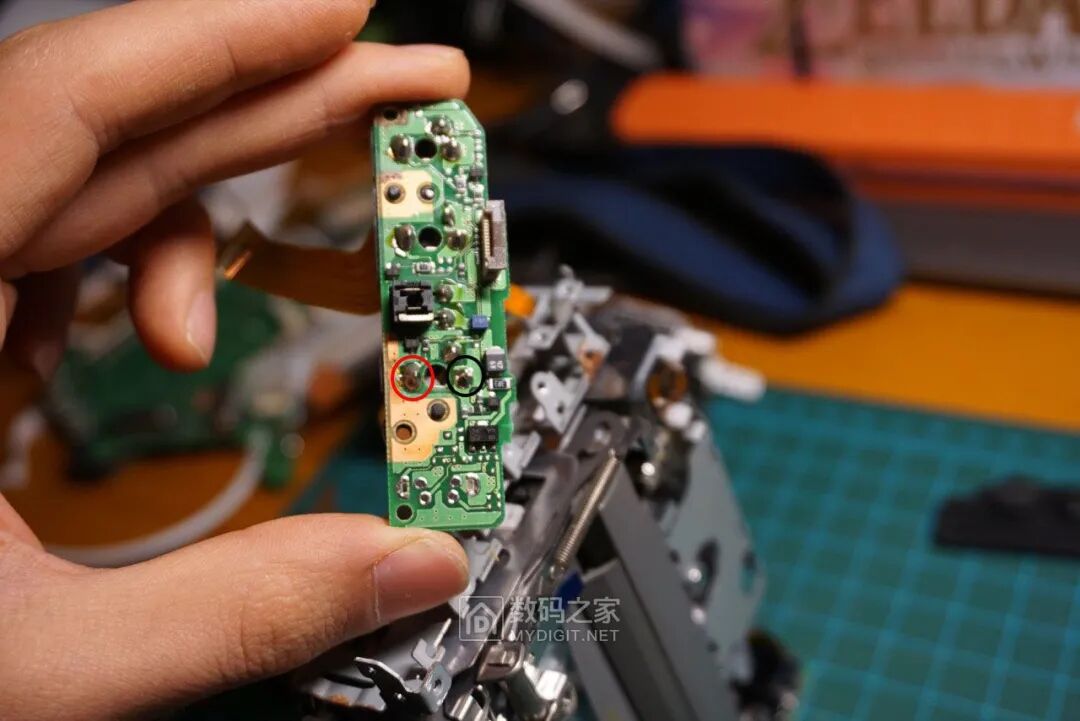

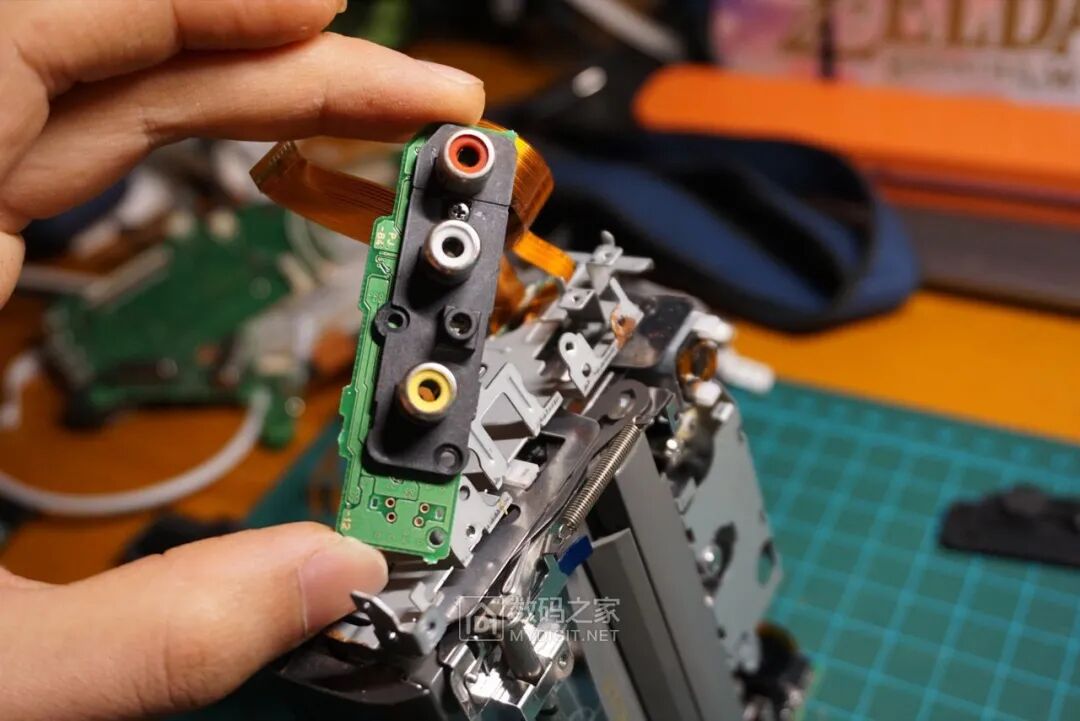

AV部分，用蓮花頭連接樹莓派，隨便從之前拆機件上弄一個小板，萬用表量一下，紅圈是信號，黑圈是GND接地，搞定了~

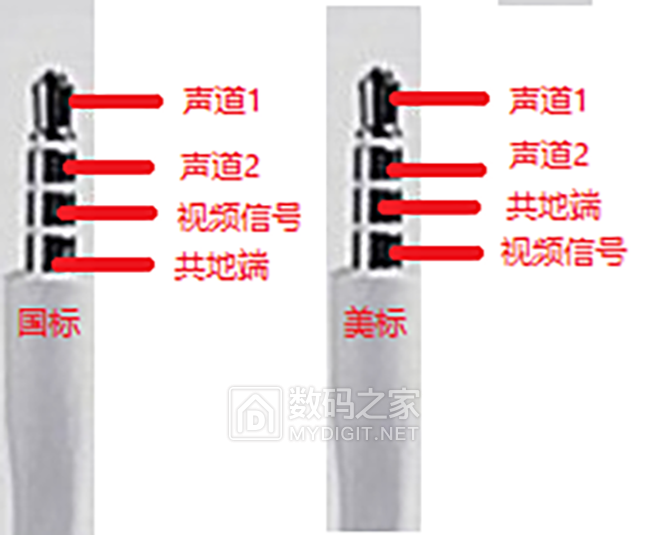

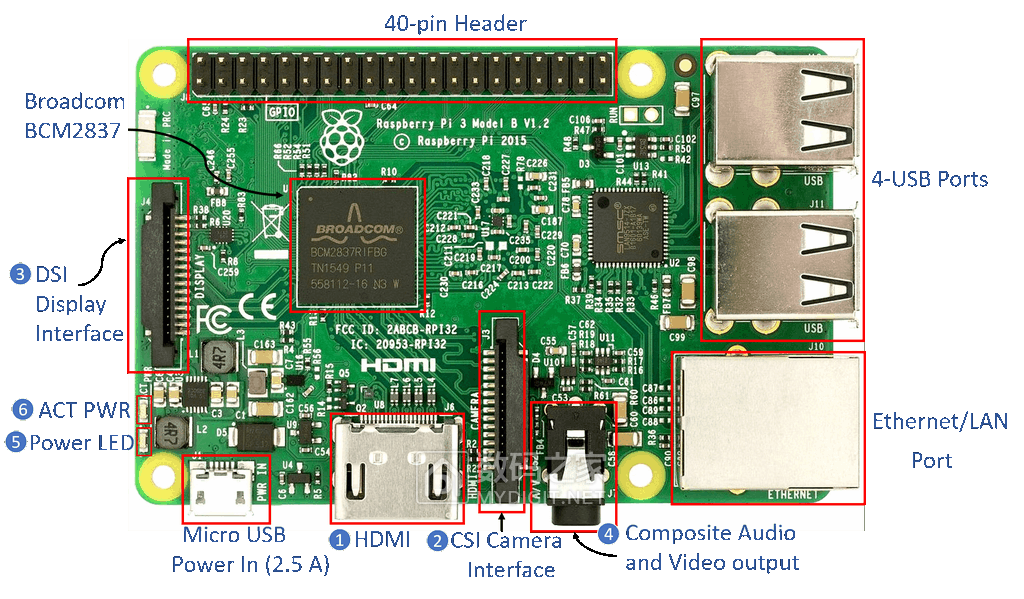

樹莓派的AV輸出是3.5mm音視頻復合版本的，而且是美標，所以只能魔改一下

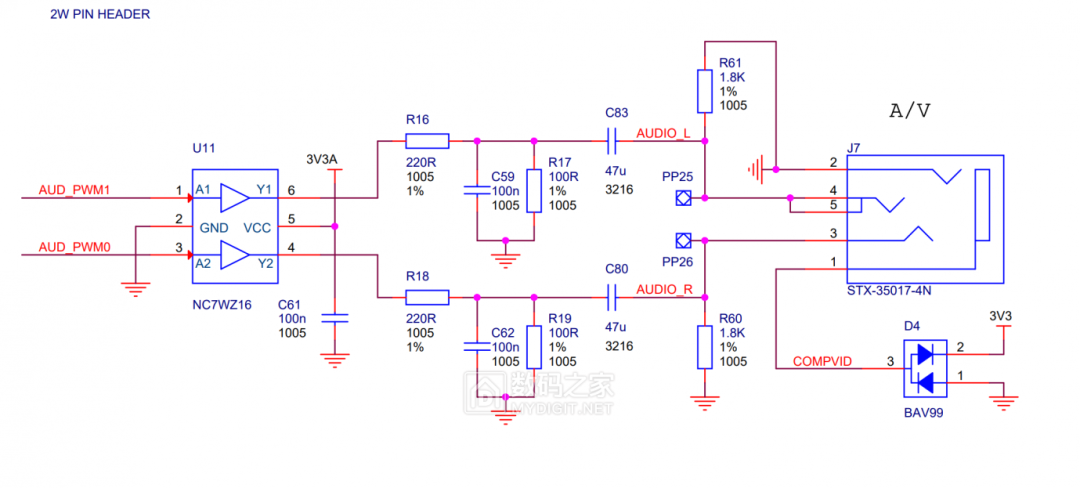

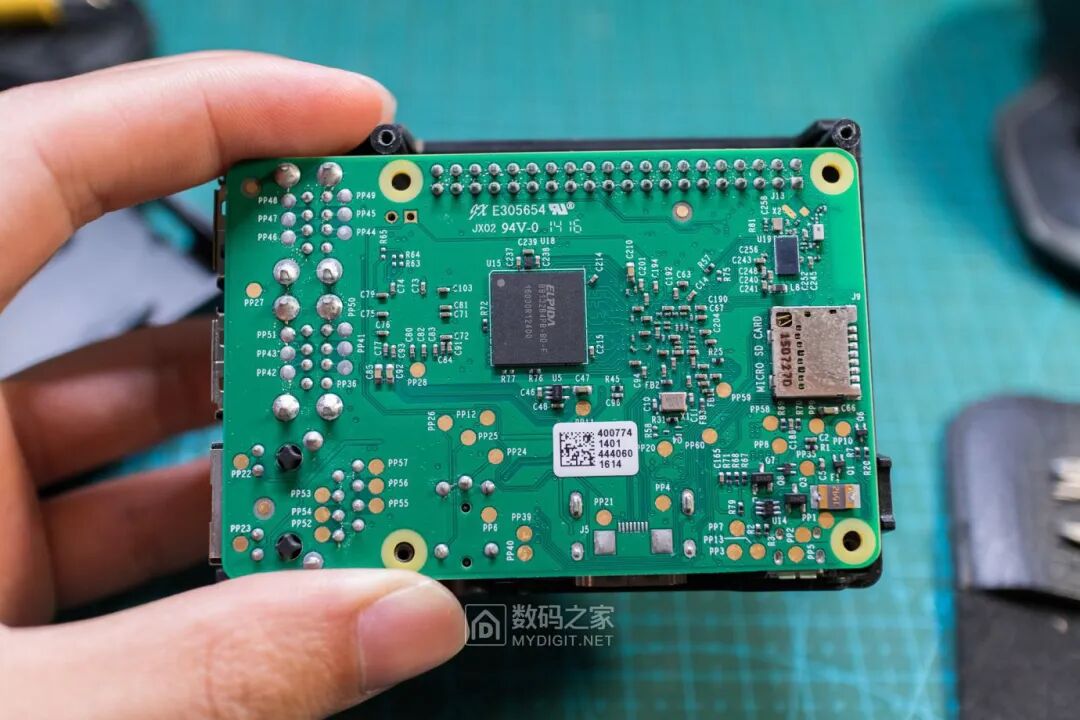

經過檢查電路圖，發現完全沒有視頻的輸出，只有音頻定義，沒辦法只能自己排查了

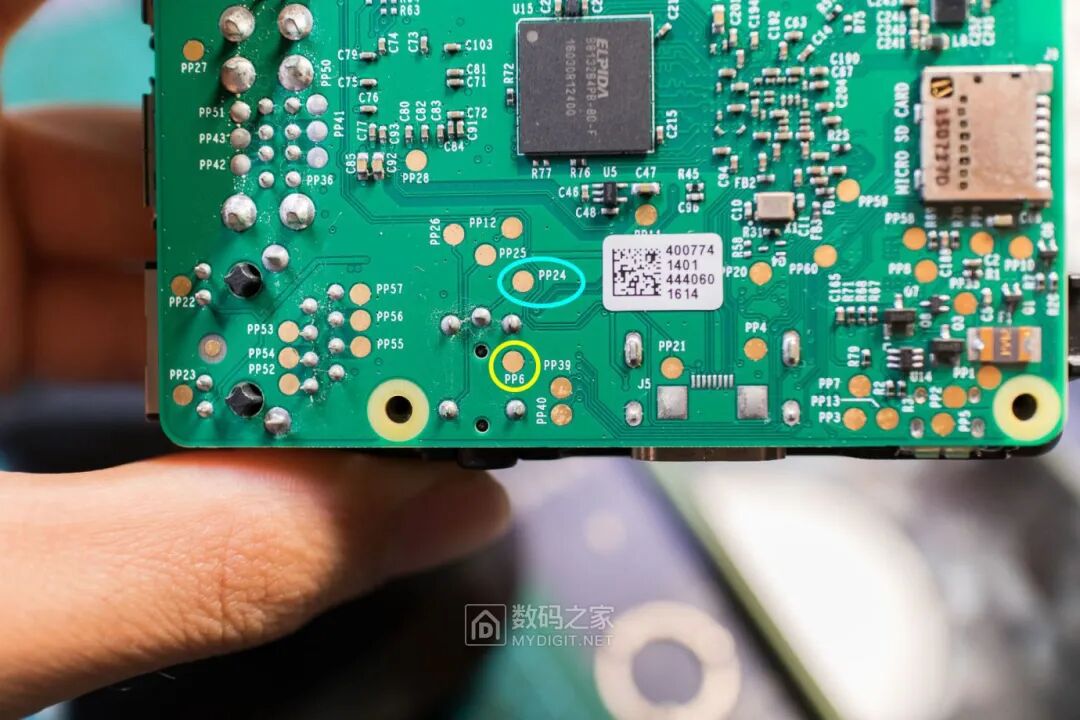

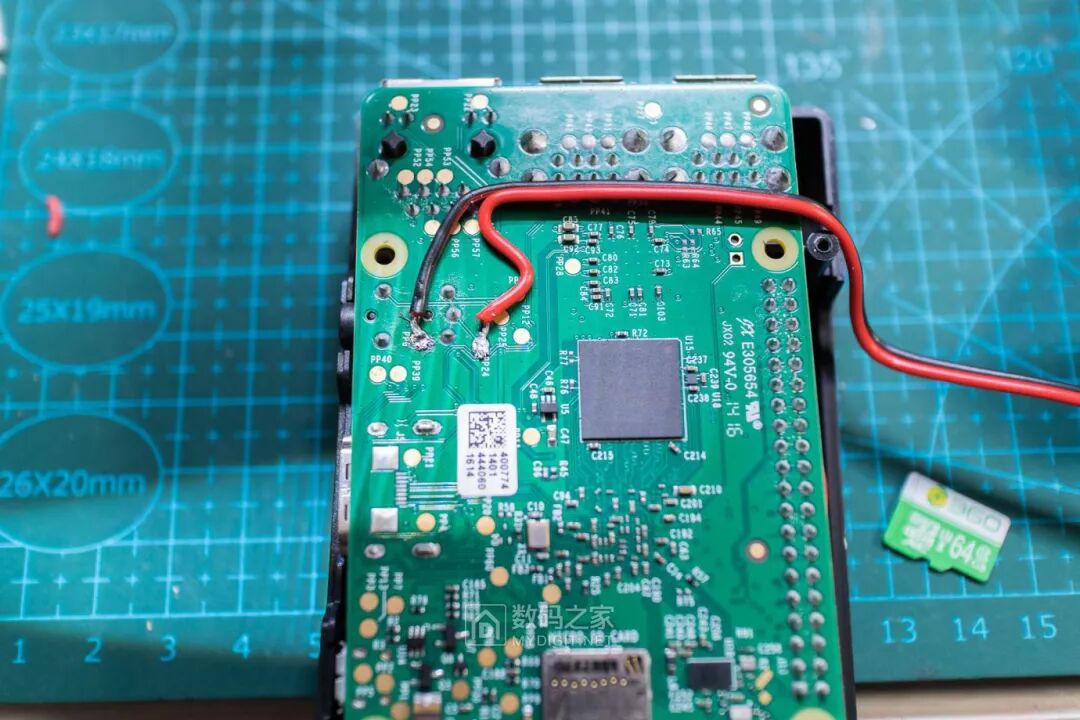

經過排查，PP6黃圈是GND，PP24藍圈是AV輸出，連接這兩個測試點就可以輸出視頻信號了

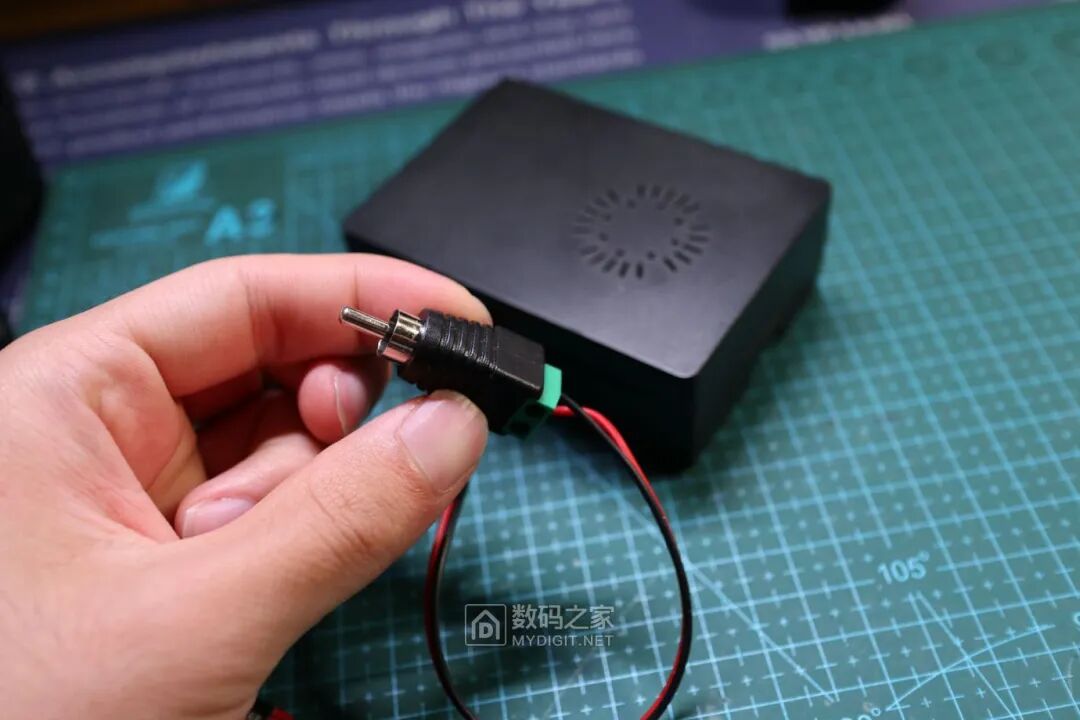

另外一端用8毛錢包郵買的螺絲接線柱版本的蓮花頭固定

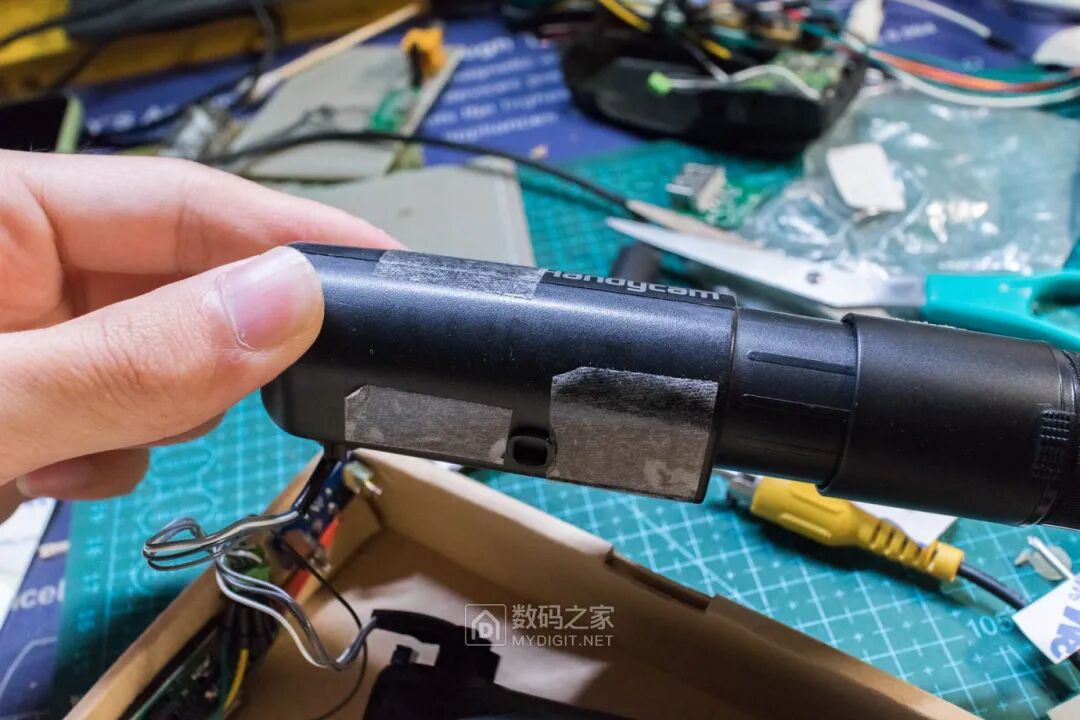

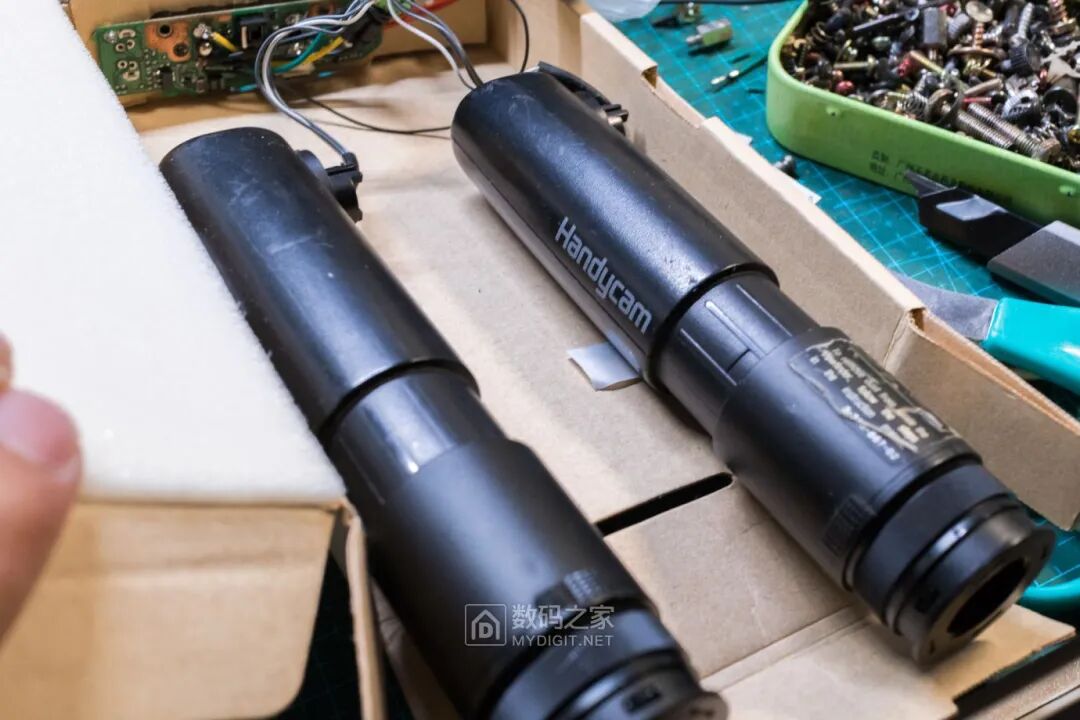

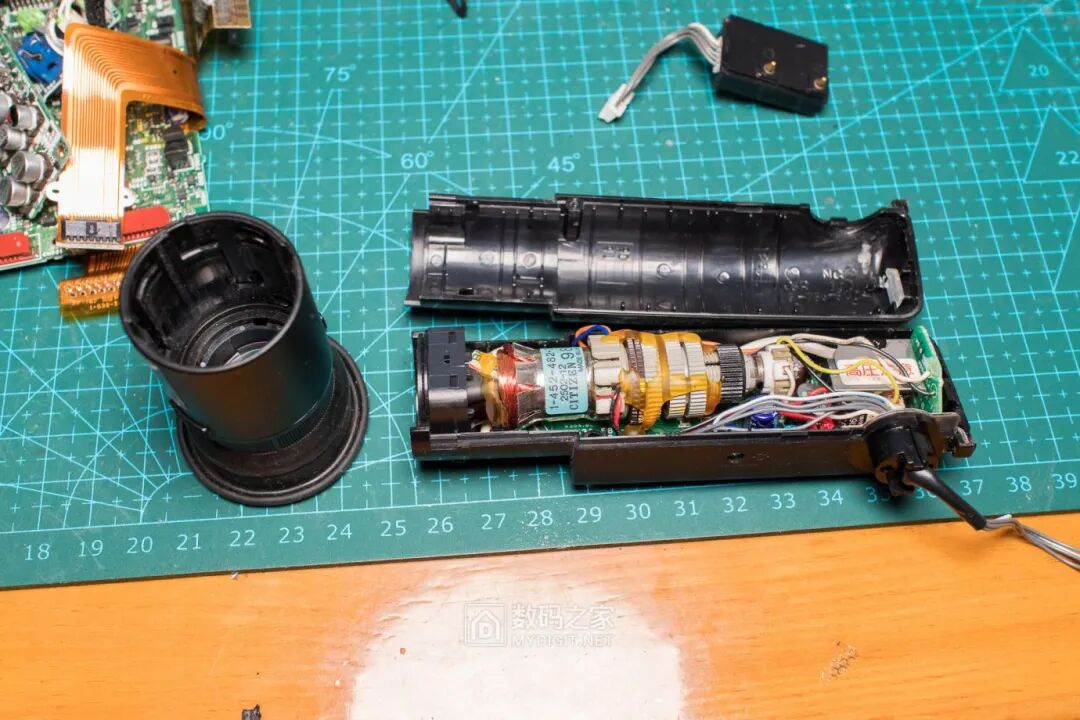

我又淘了一個TR5(英文版的)拆下來另外一根EVF

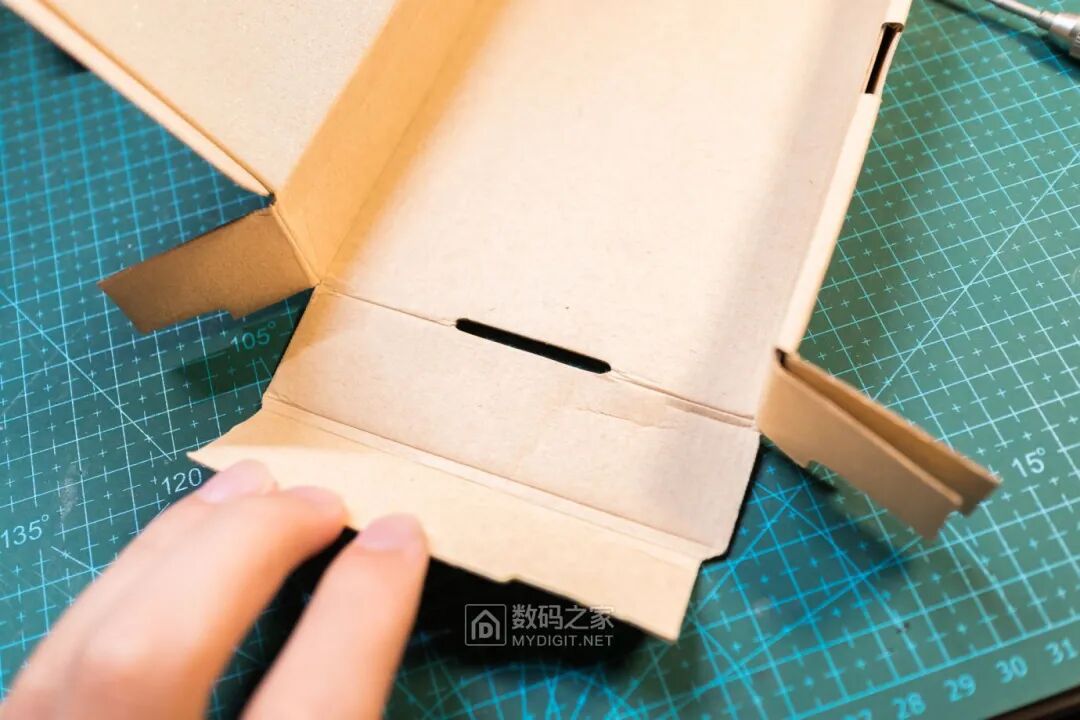

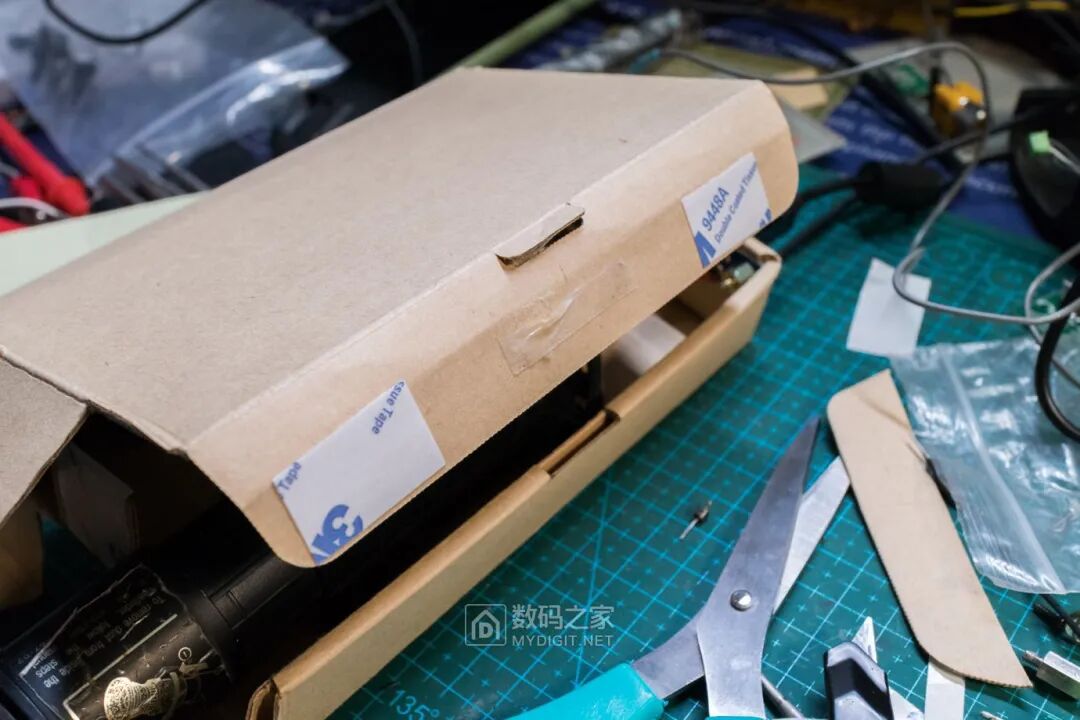

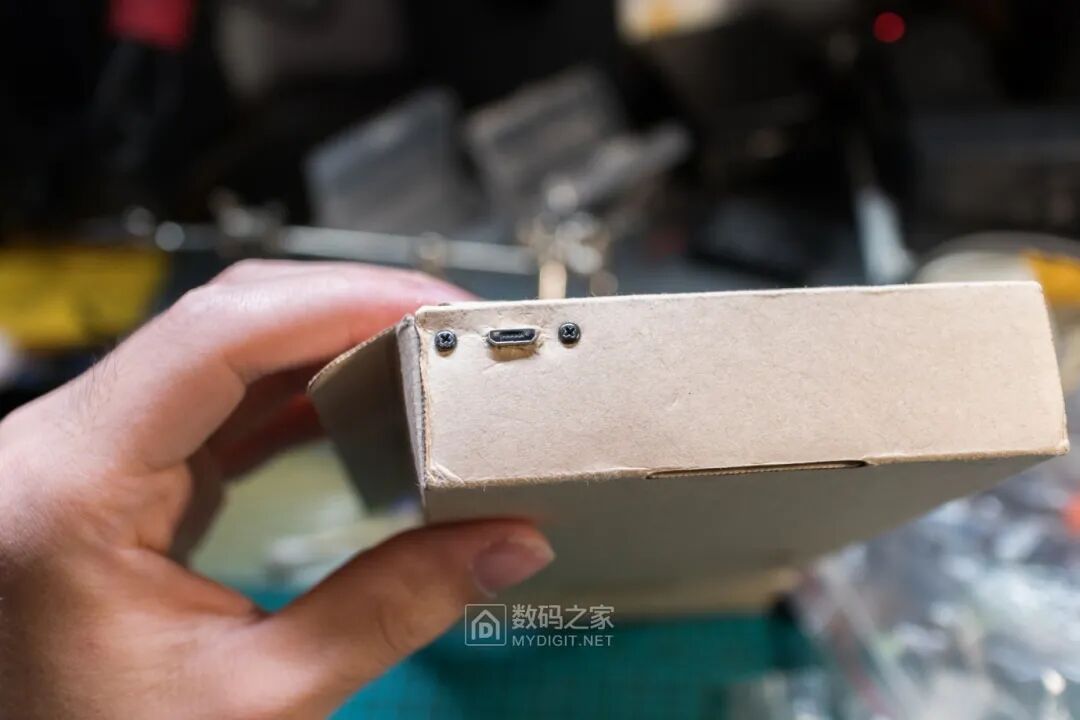

作為外殼的是一個樂視移動電源的牛皮紙盒…… 別小看這個紙盒，還挺結實的

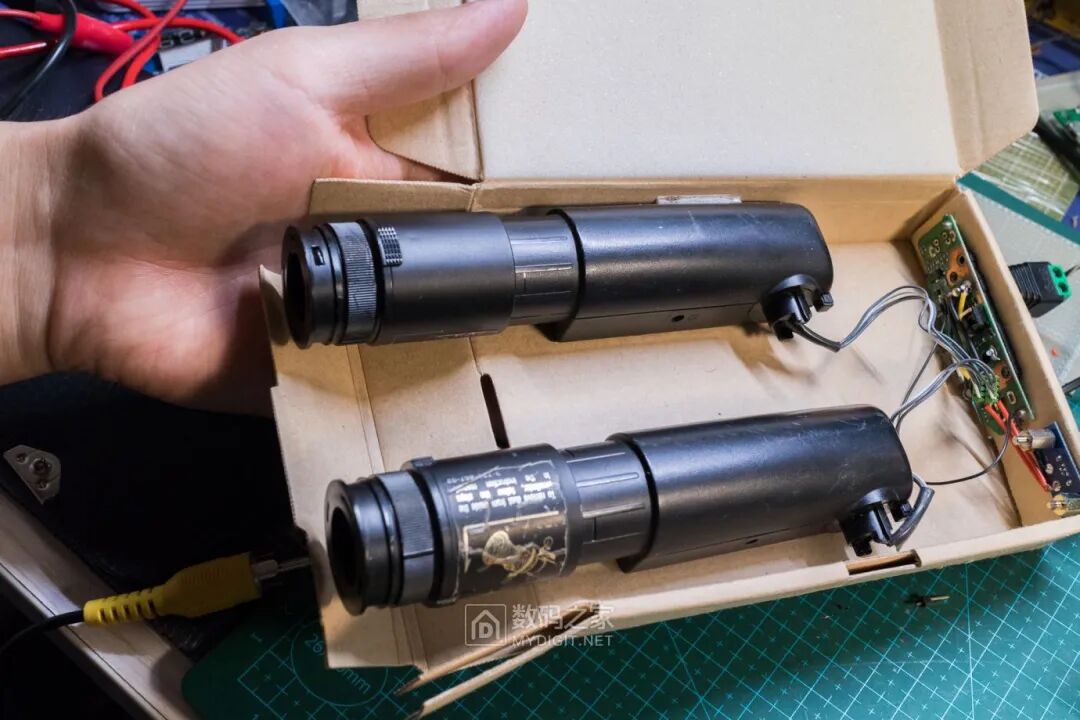

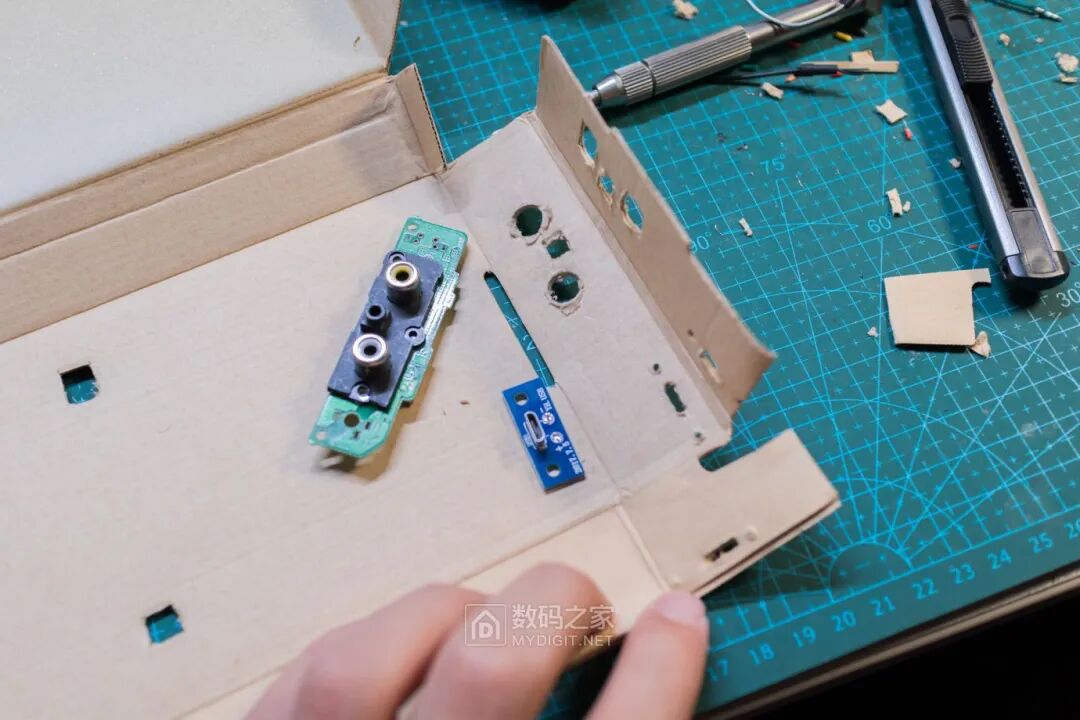

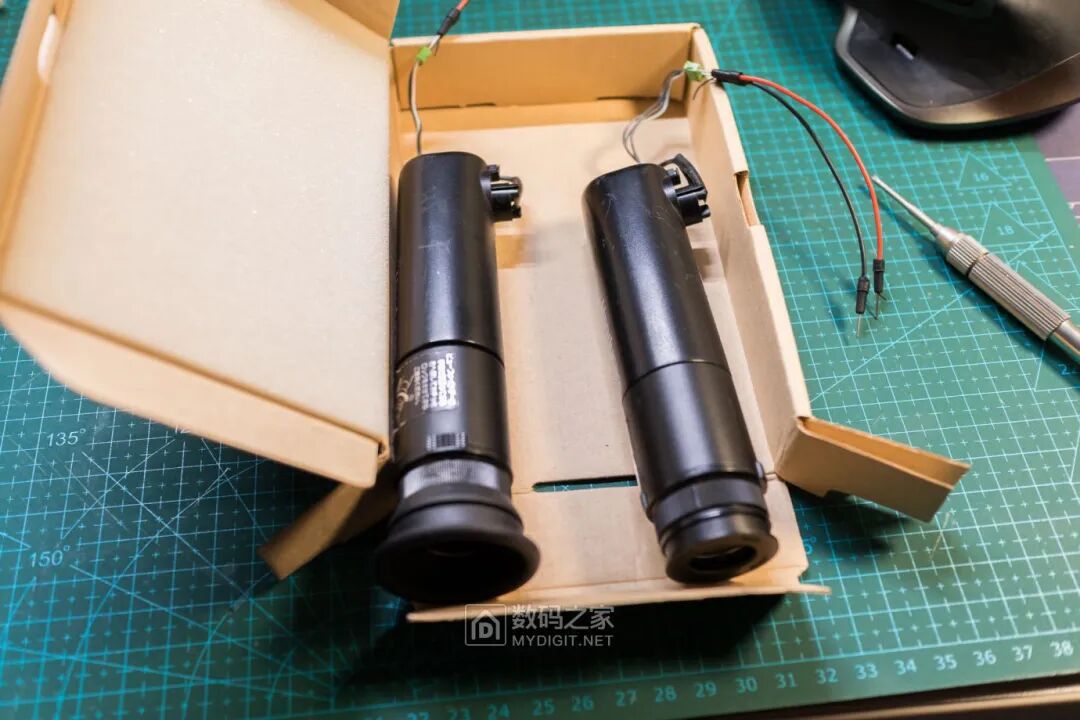

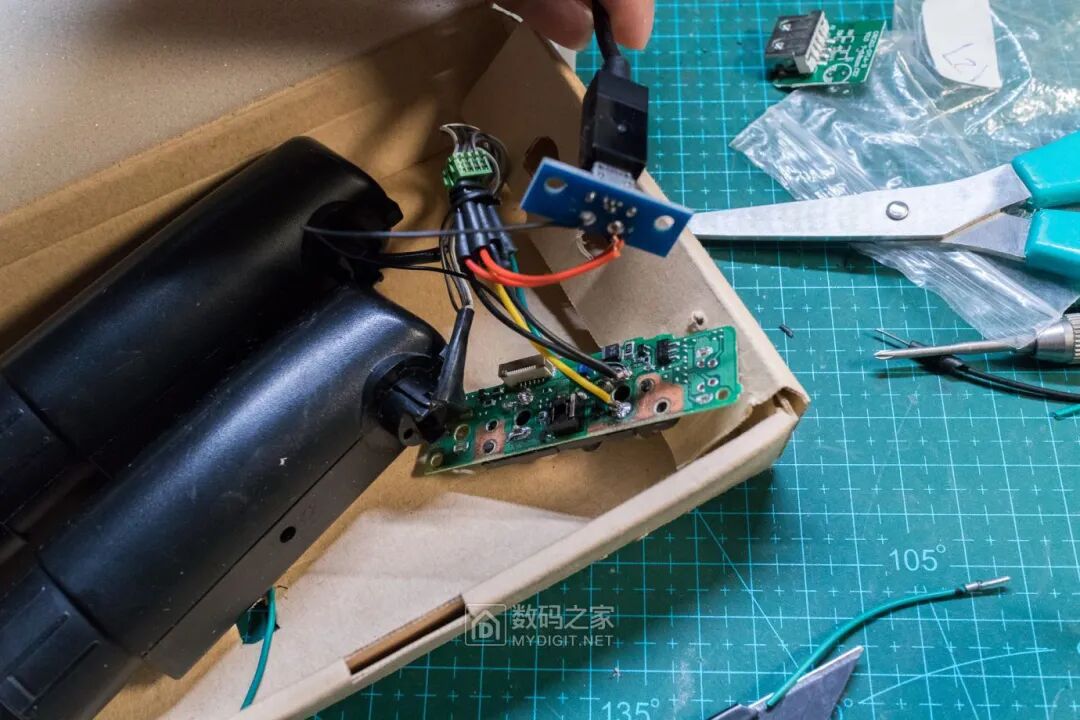

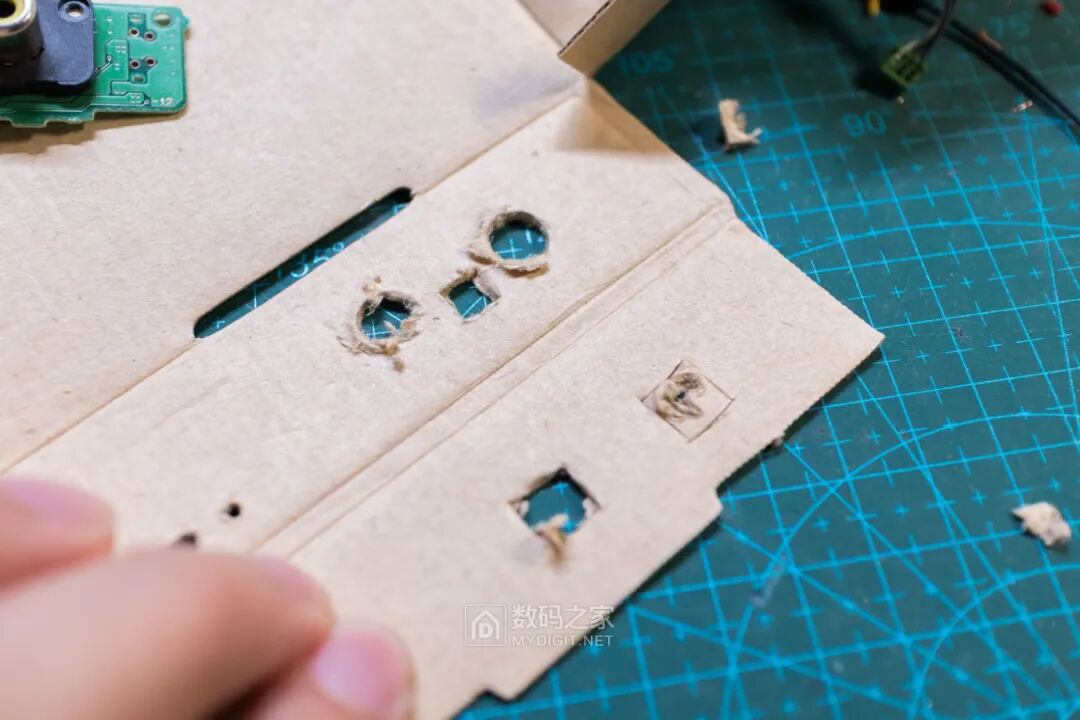

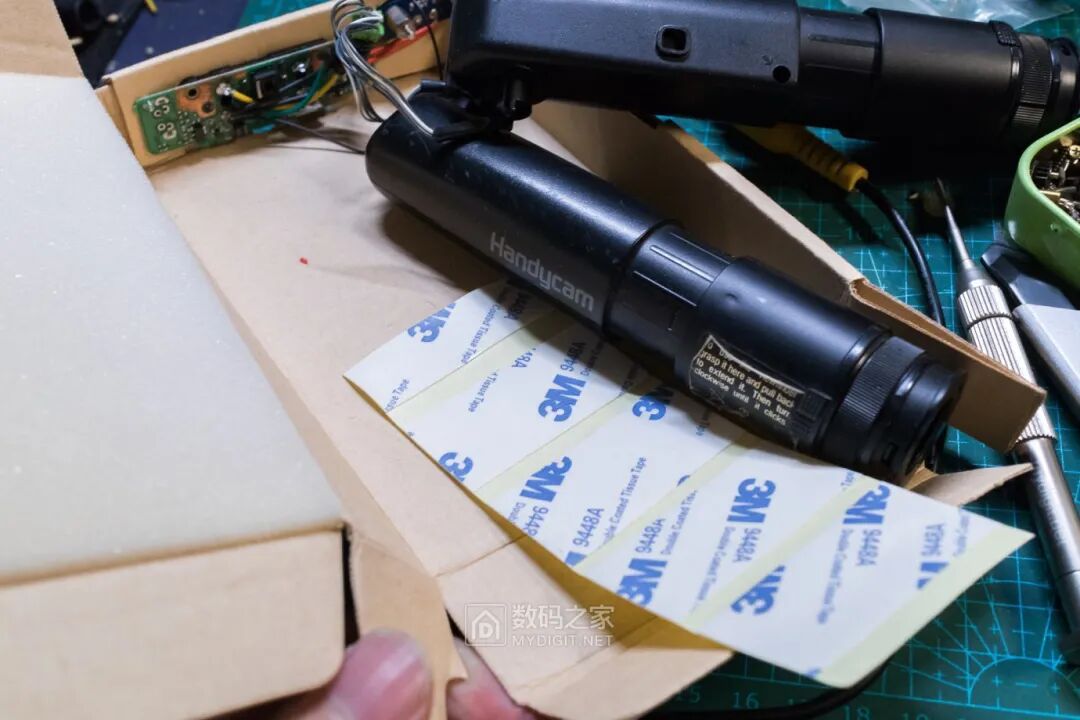

一邊做成開放式，另外一邊固定接口裝置，用雙面膠固定EVF，挺好，我承認我的靈感來自紙盒VR哈哈哈

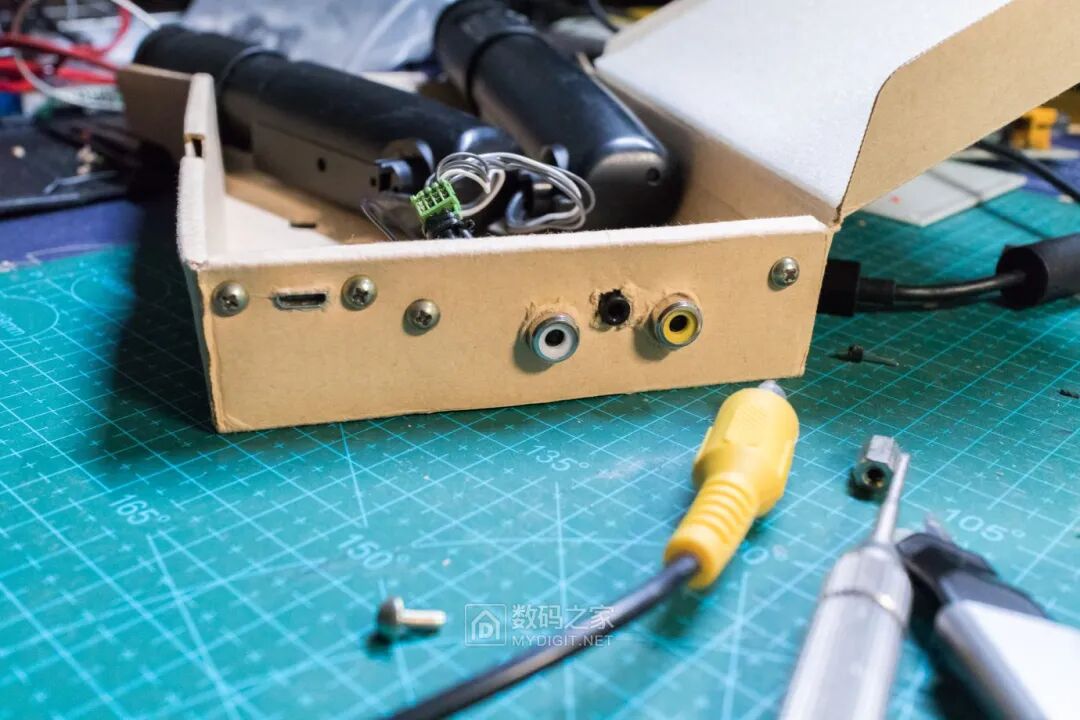

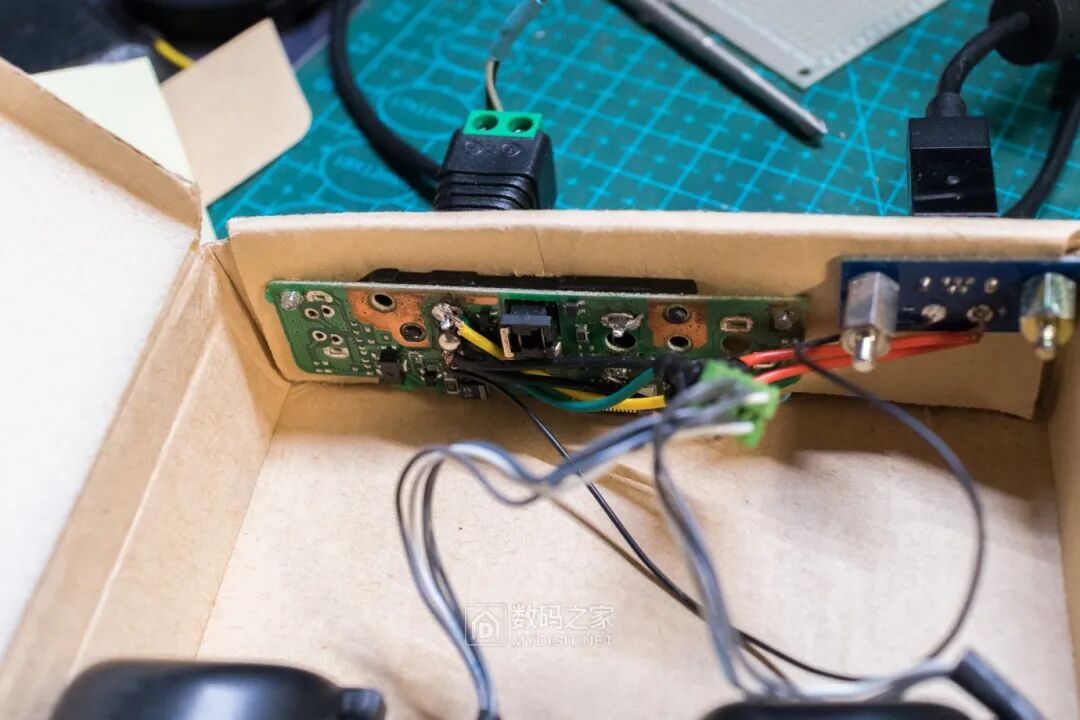

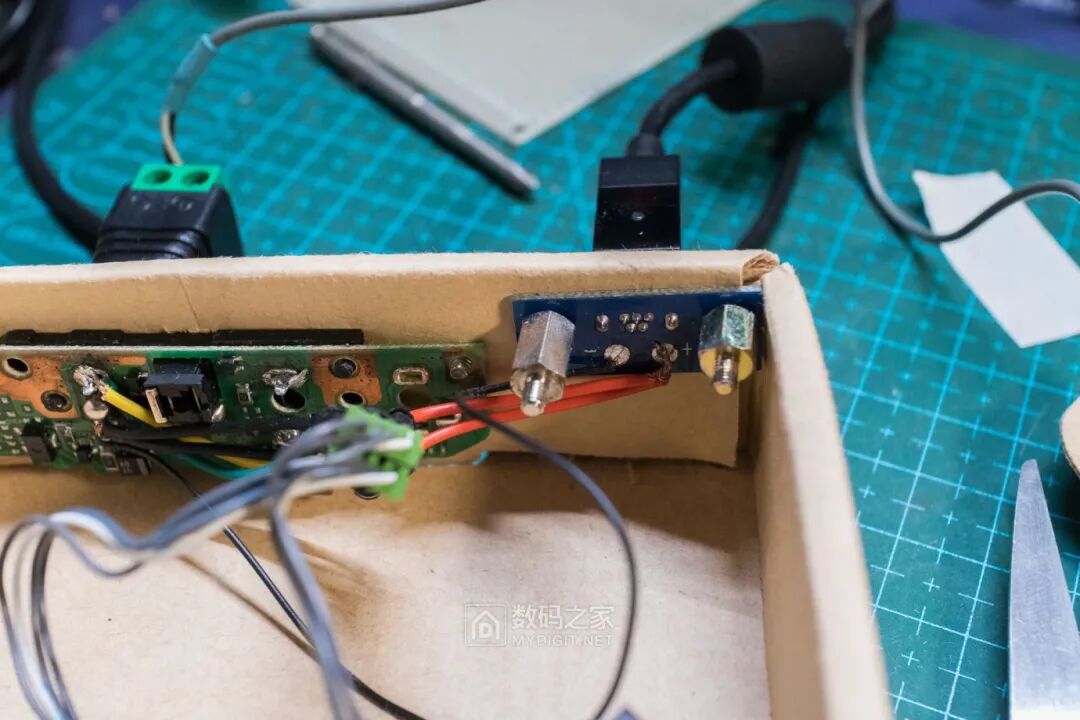

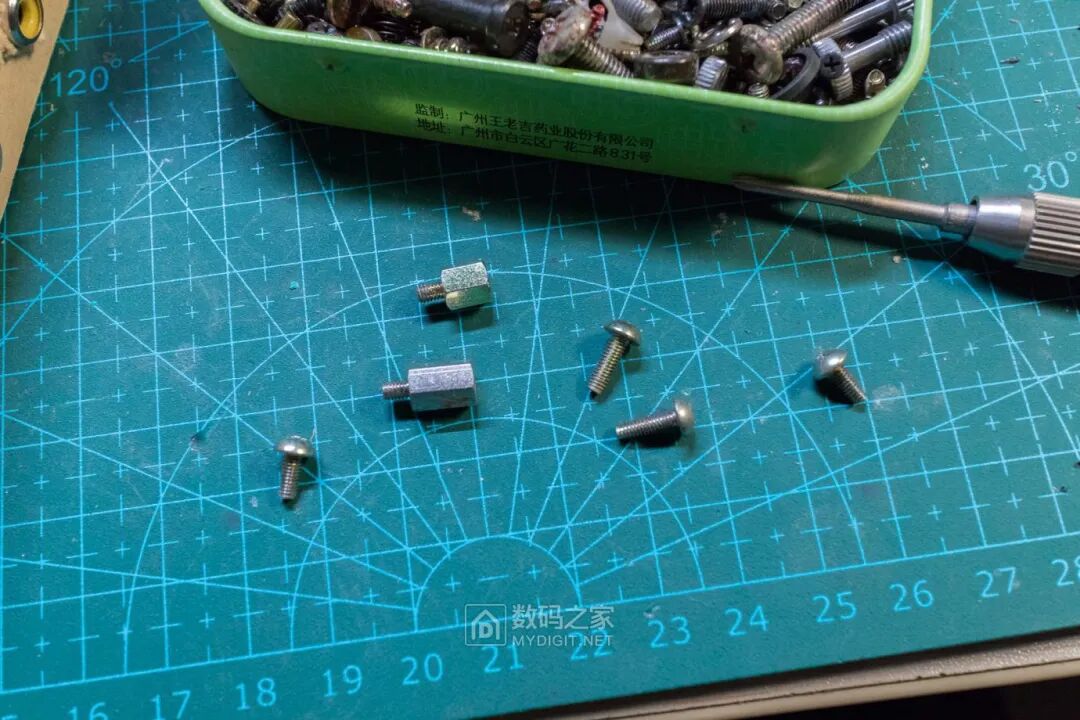

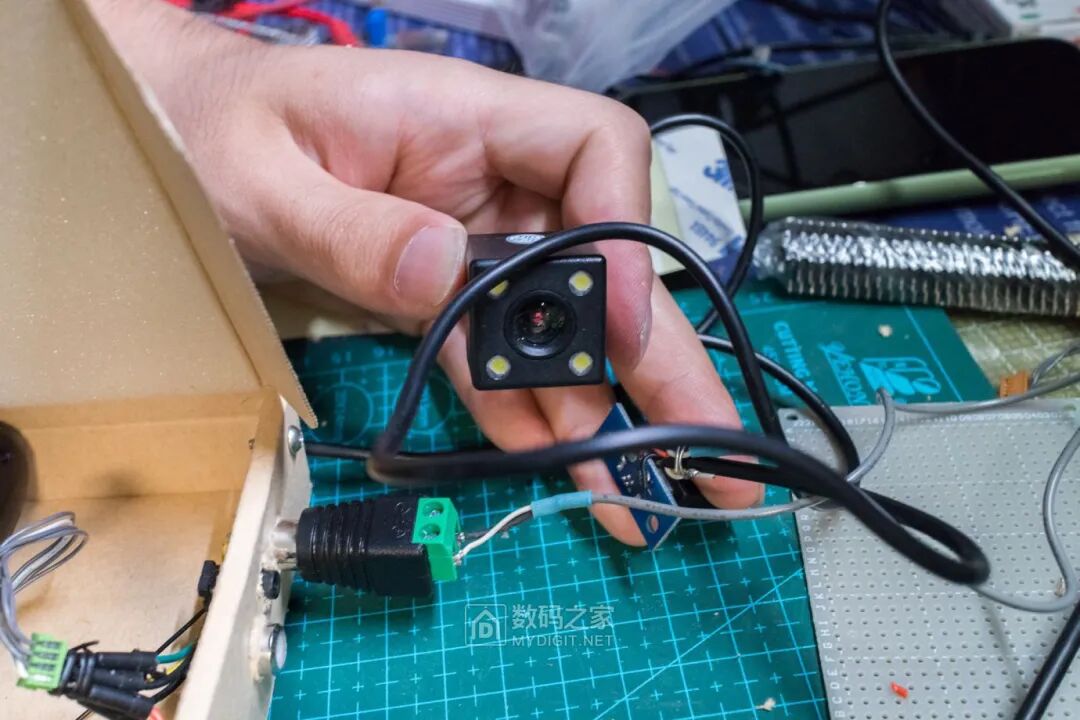

為了保證接口板的強度，我決定用螺母固定，沒找到螺母，先用銅柱湊合下吧

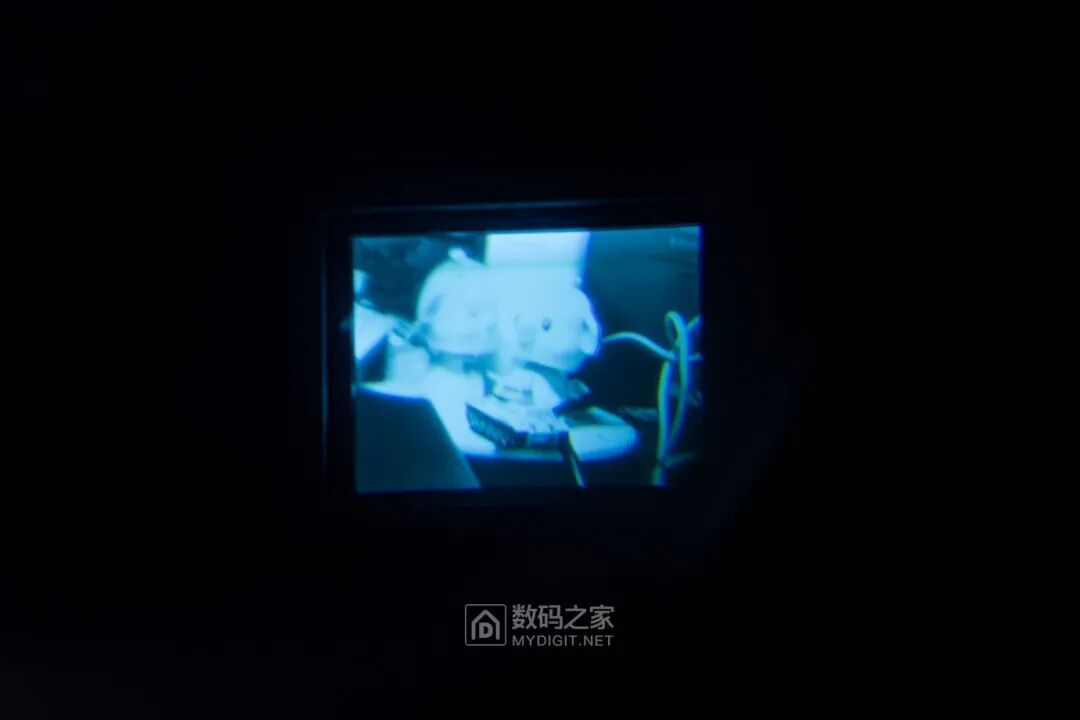

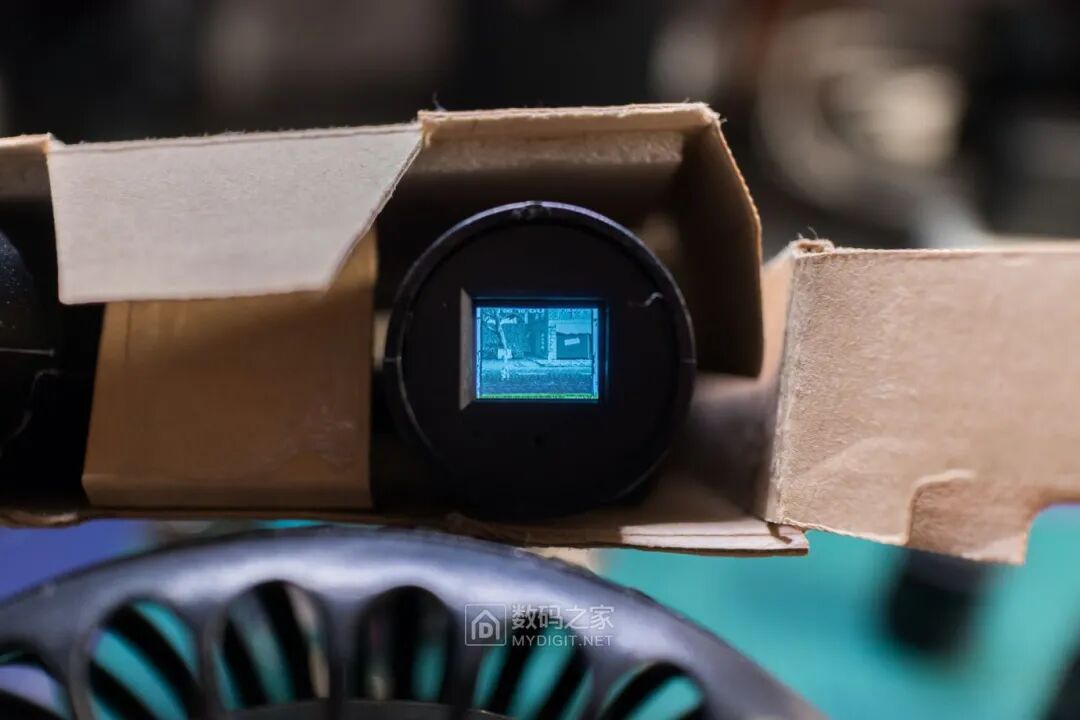

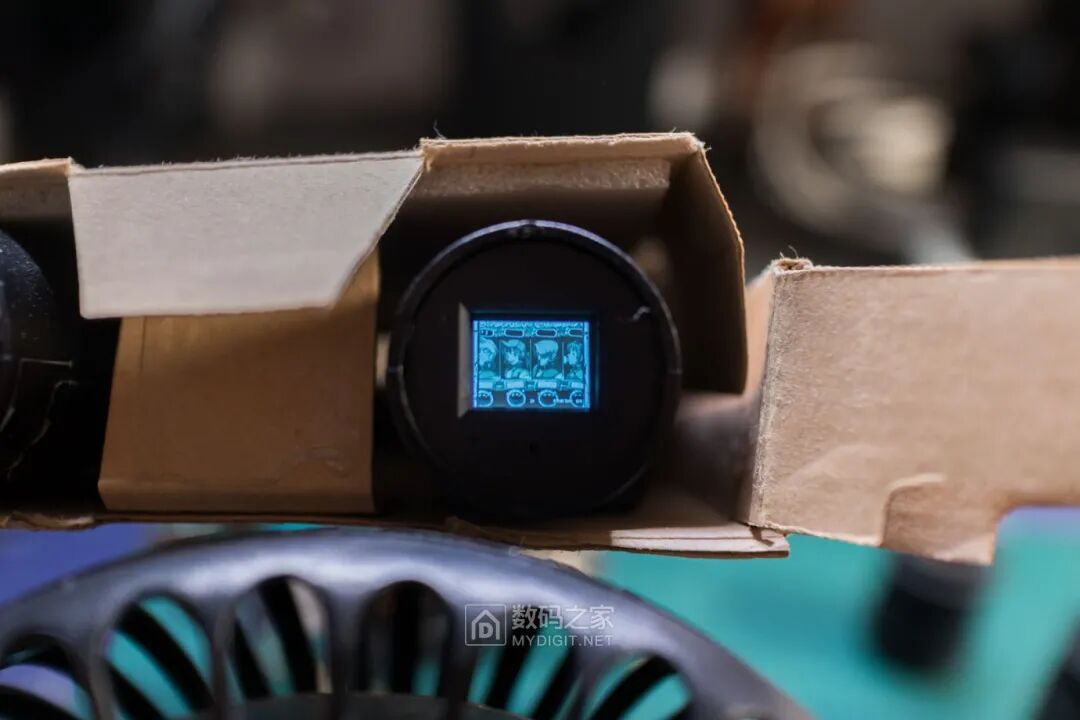

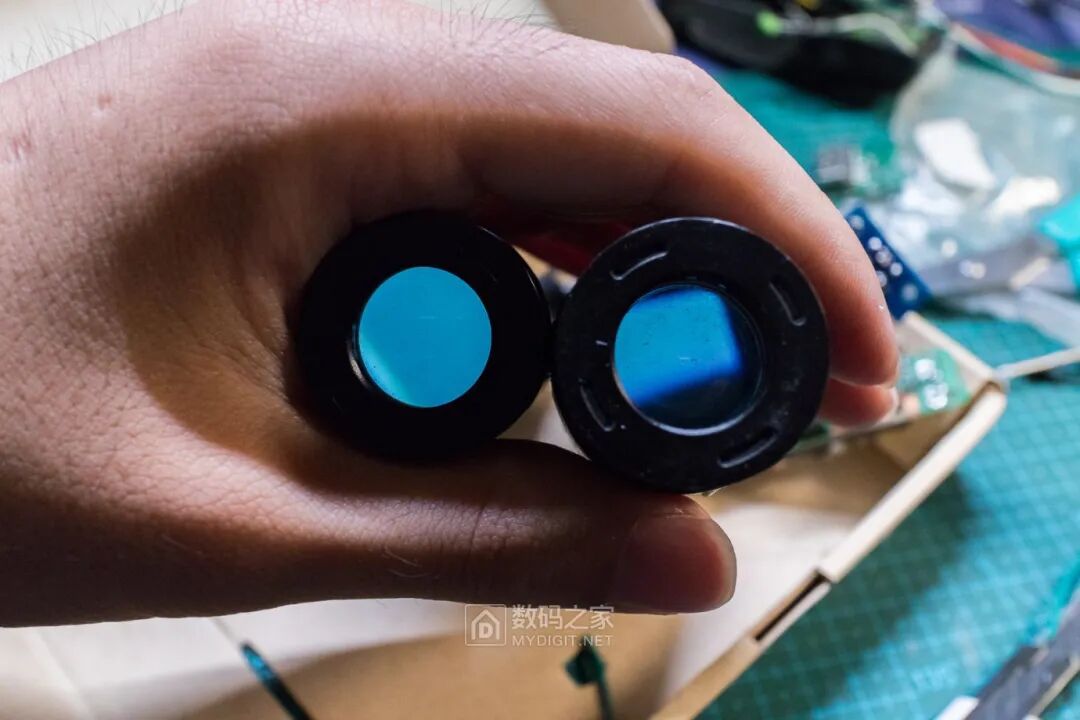

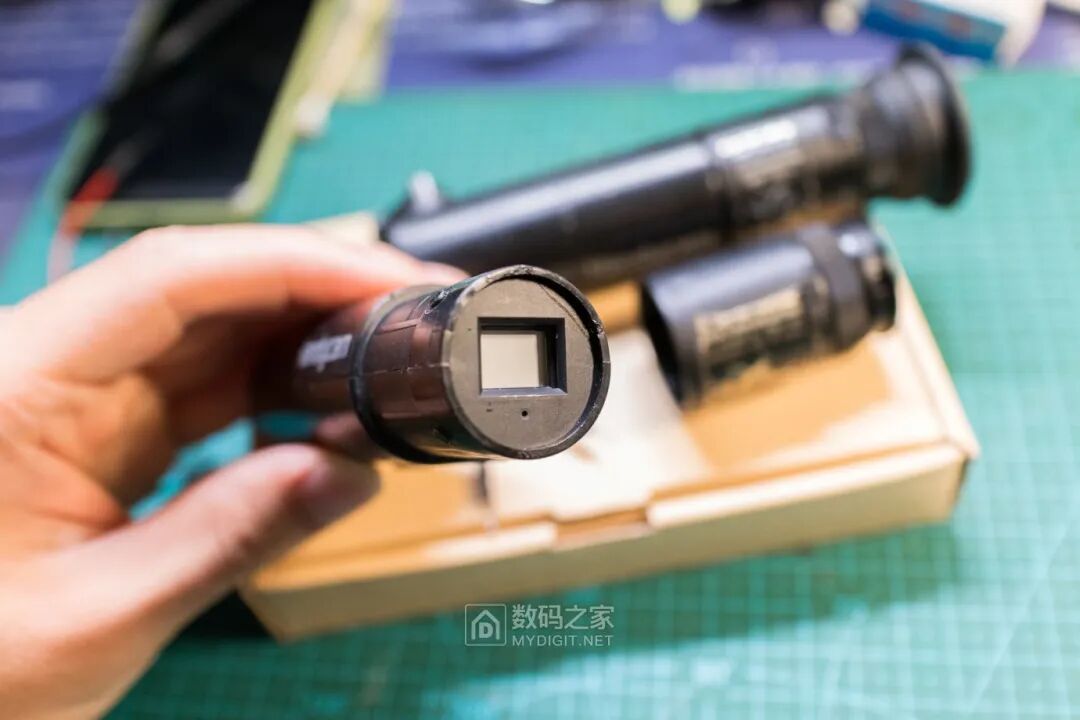

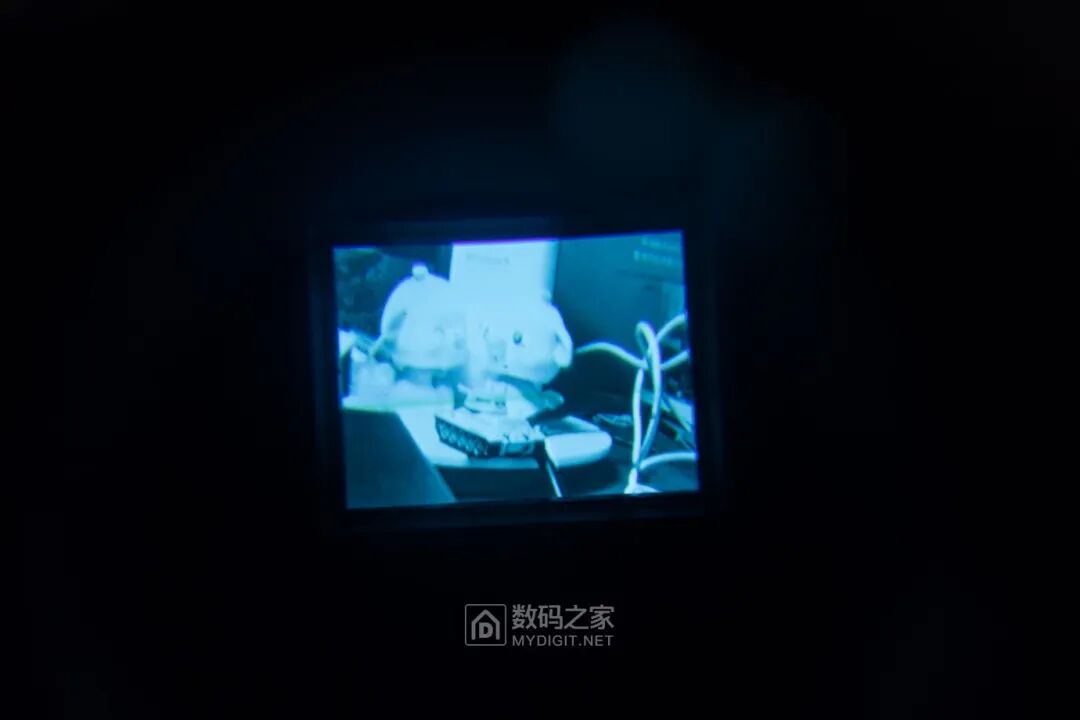

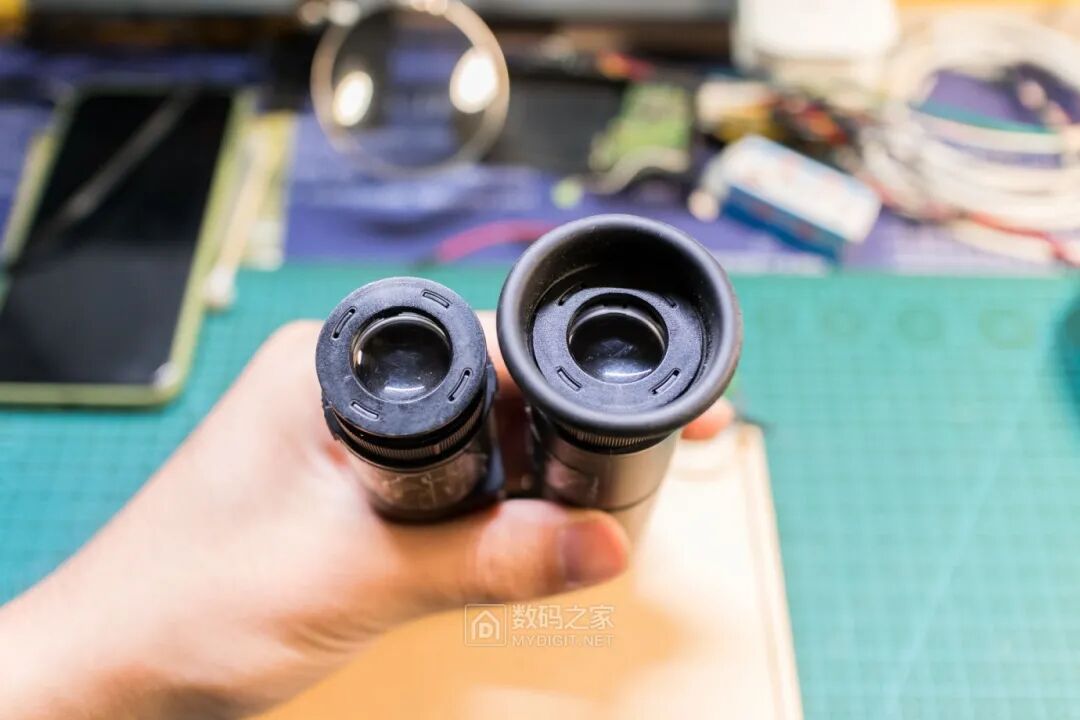

雙目的測試效果，不知道為何，左側EVF有點模糊，可能是年久失修了

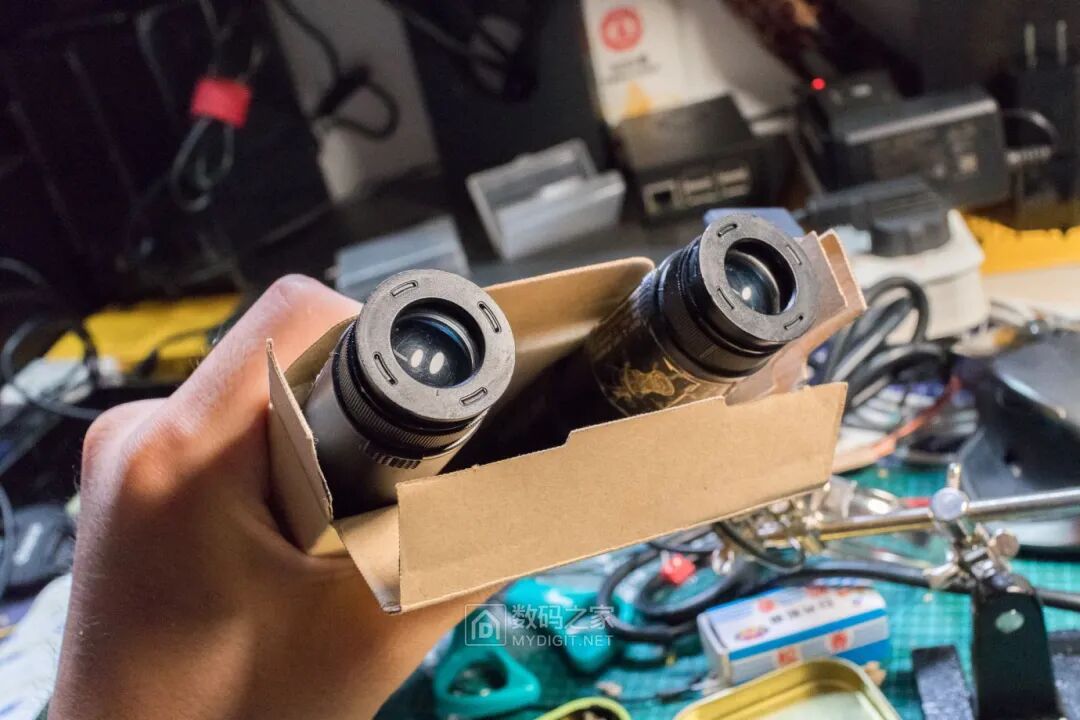

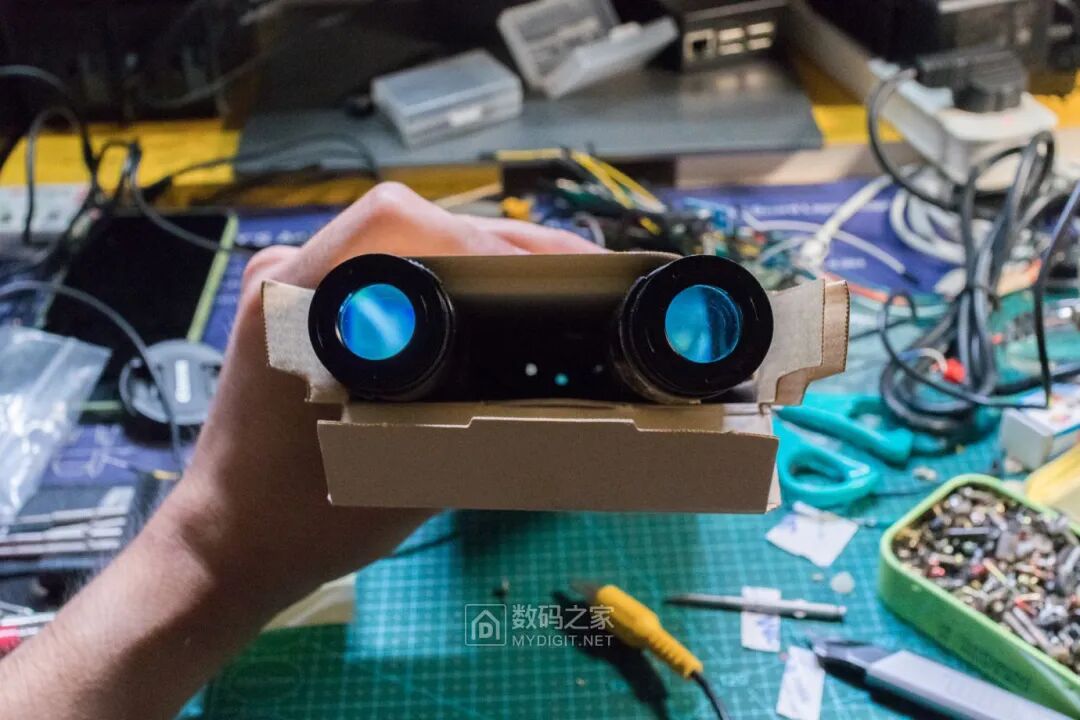

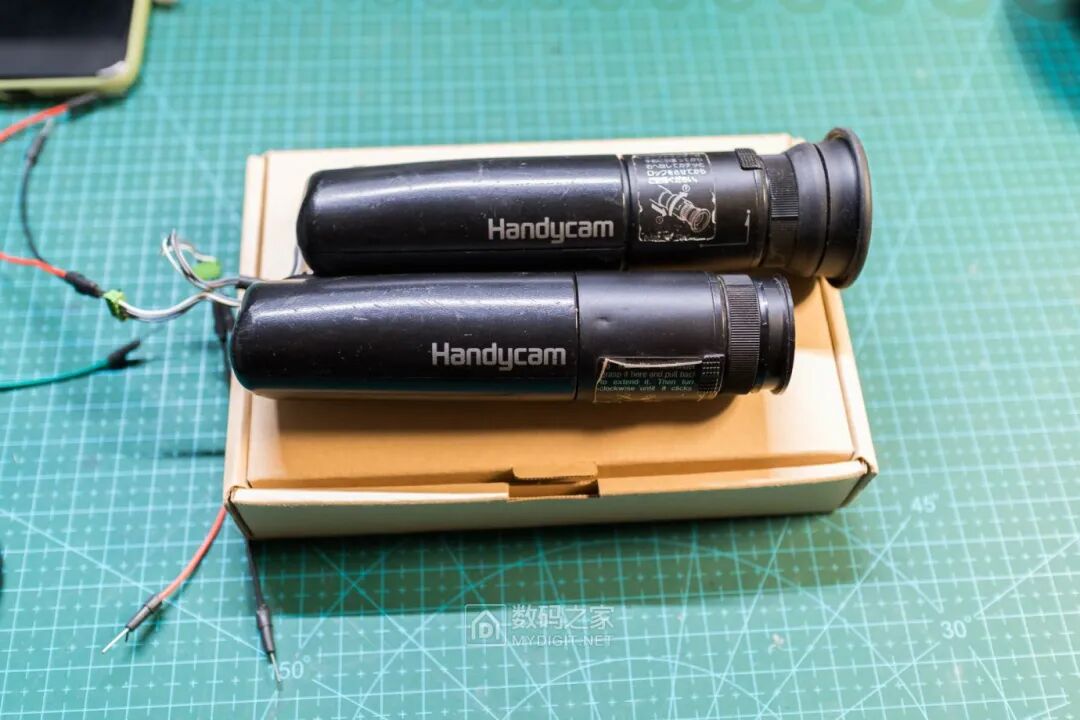

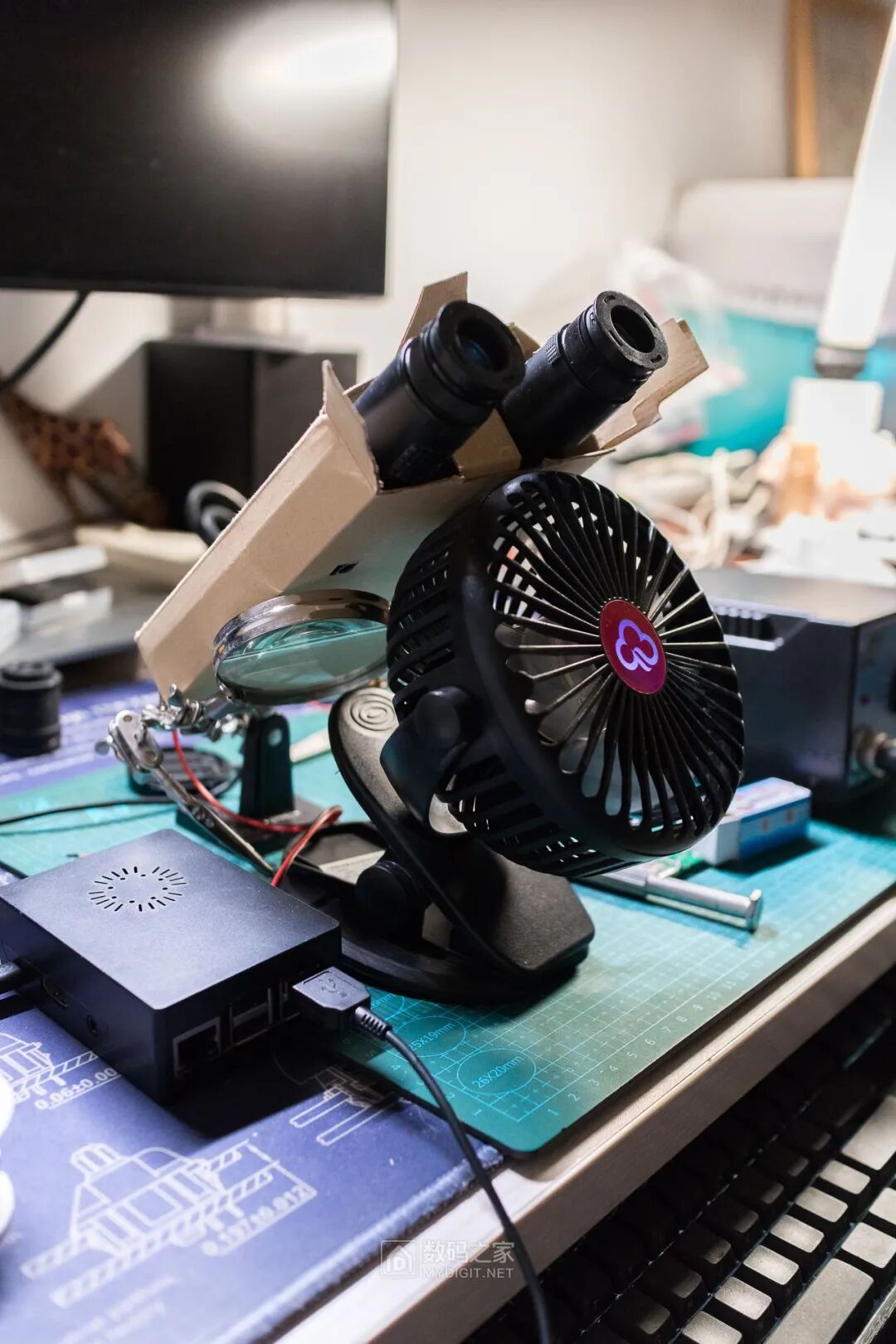

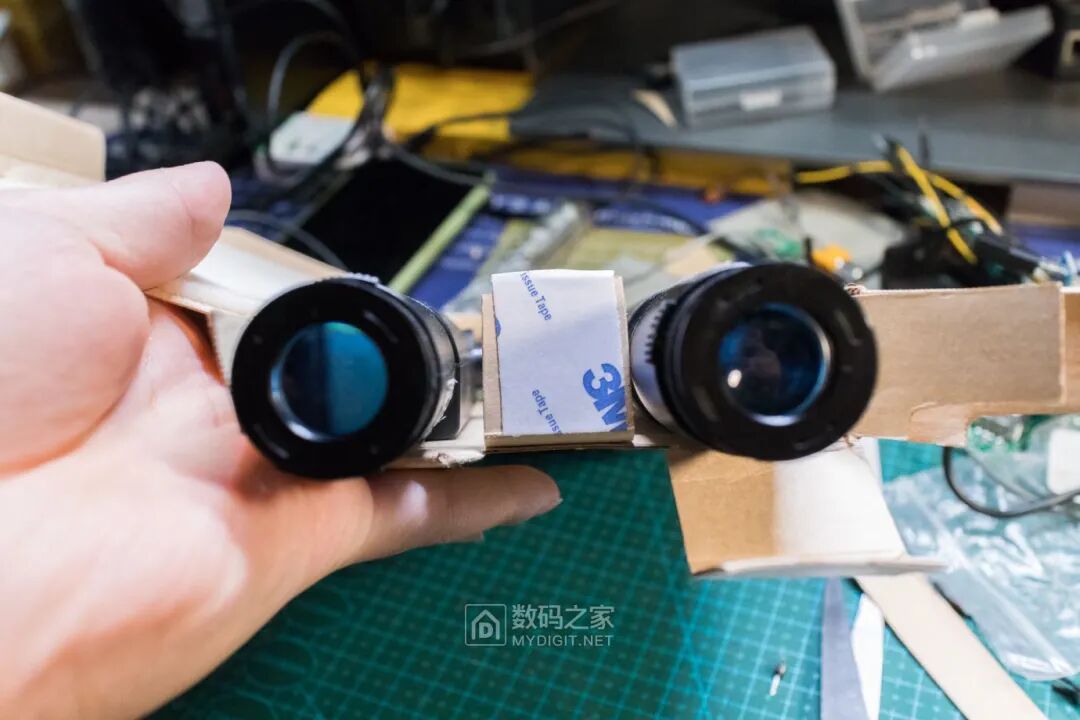

噠噠~~~合體成功，等我搞定頭帶的時候，就可以進行VR體驗了~

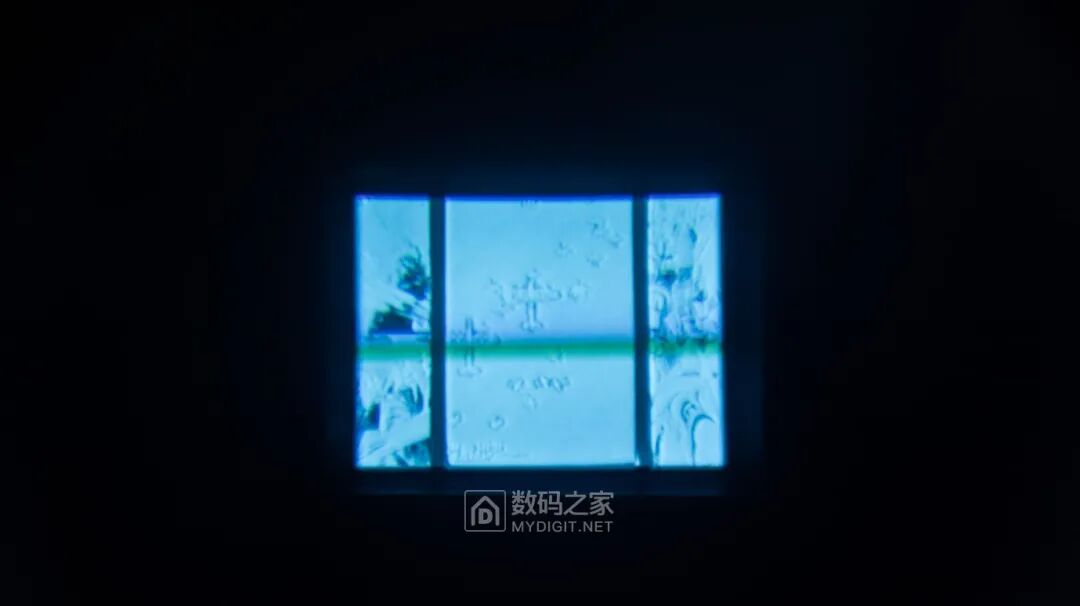

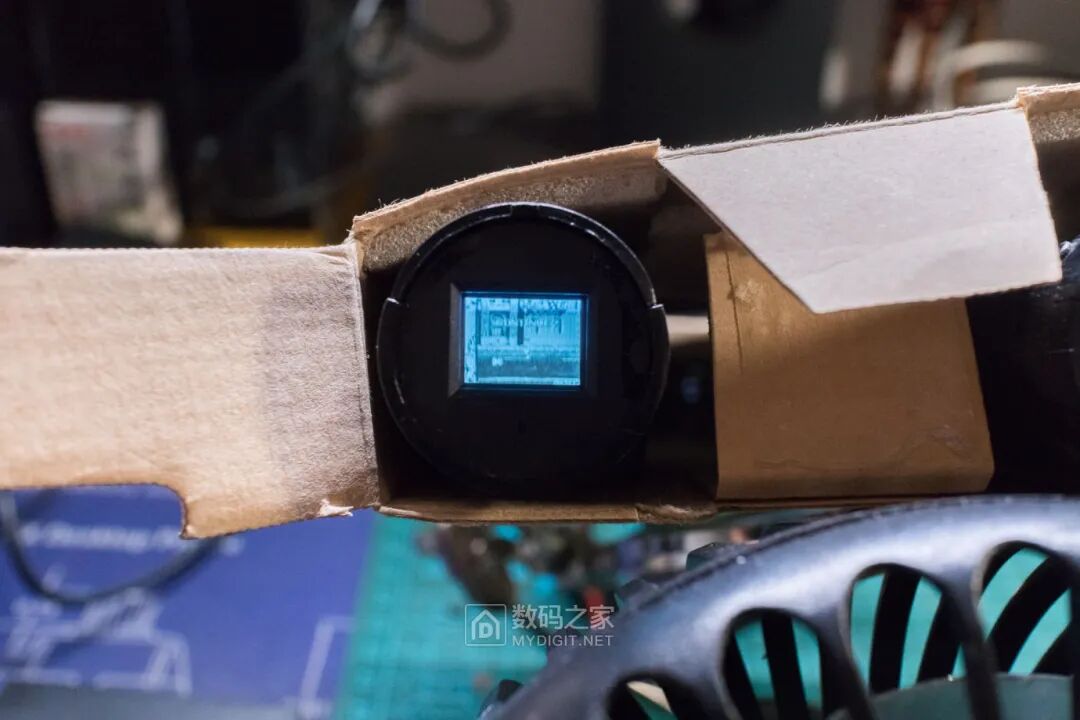

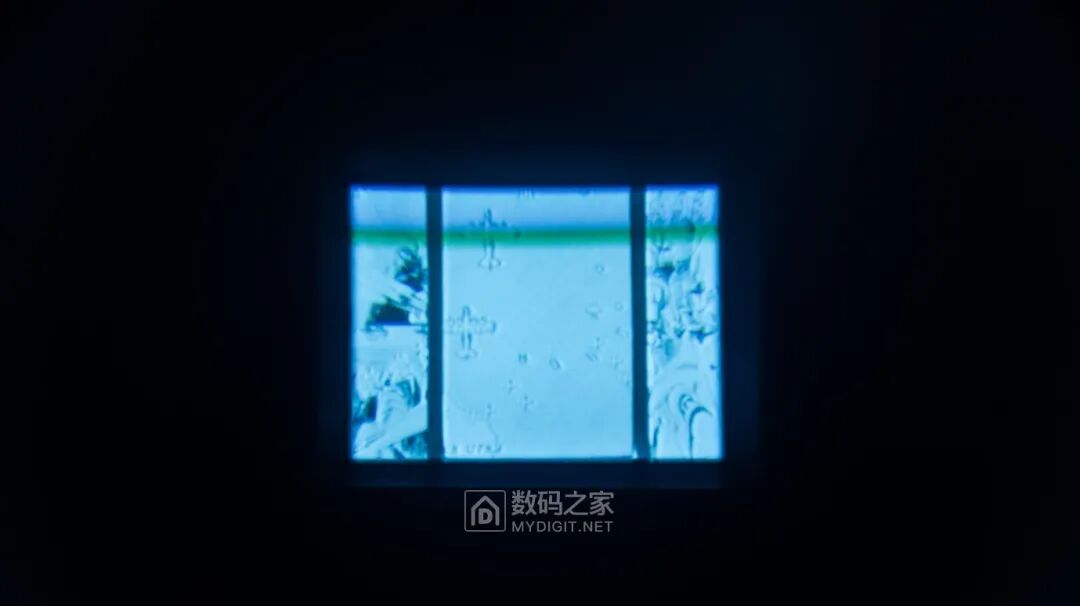

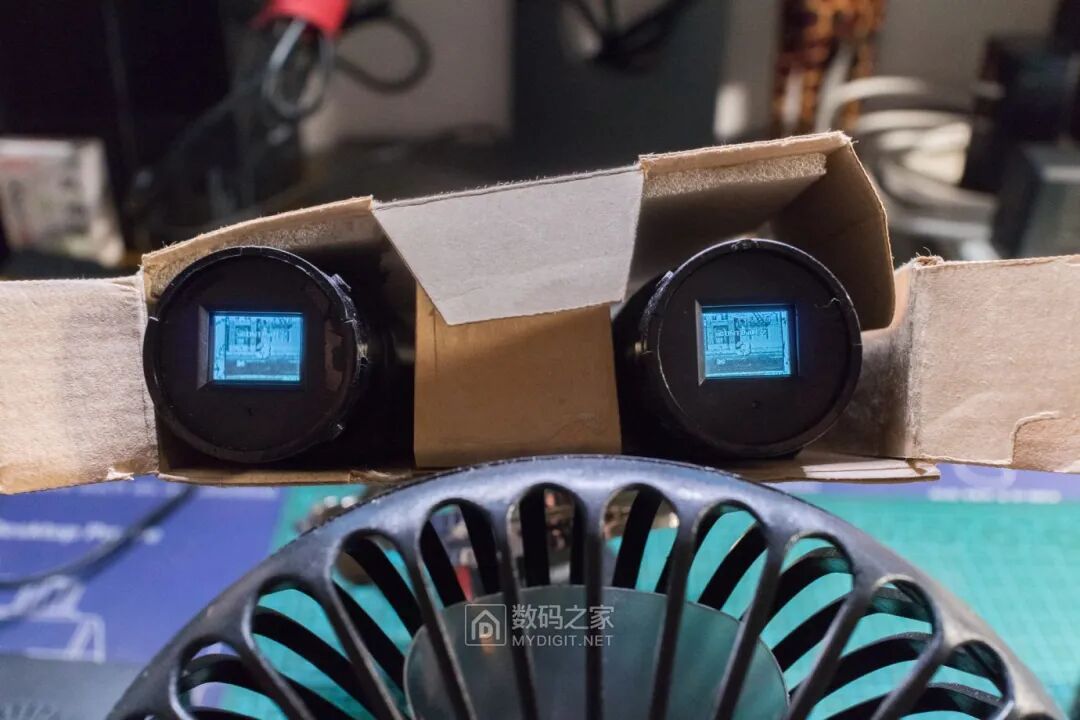

熟悉的194X系列游戲，在雙目顯示器上玩別有一番樂趣(就是對眼睛不好)

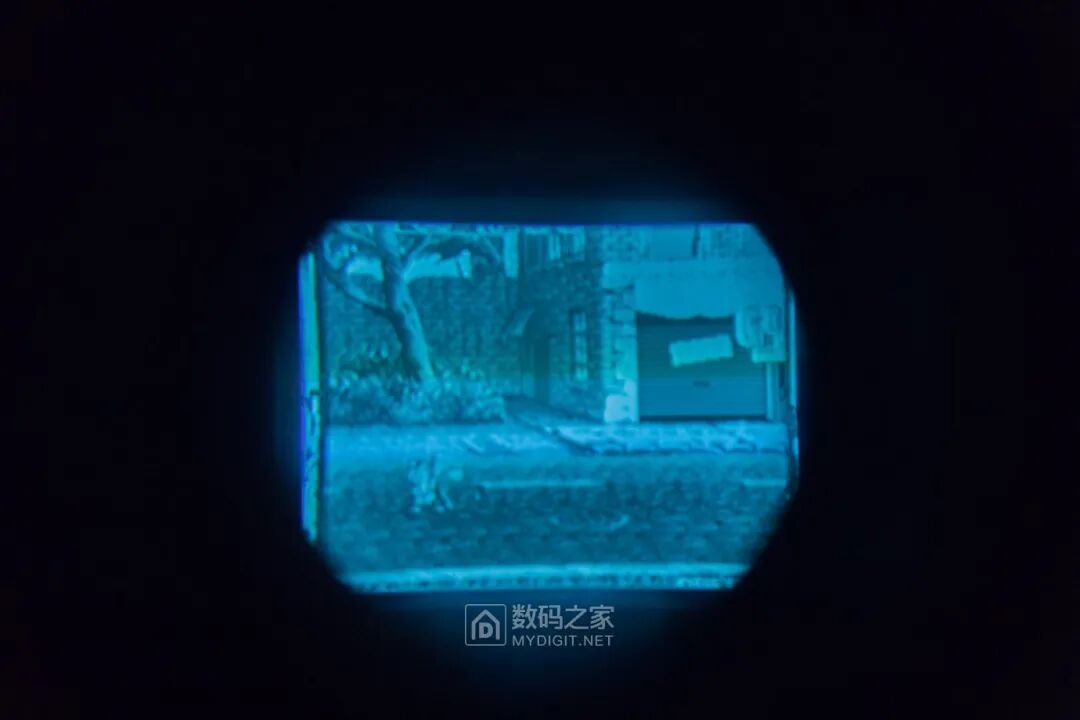

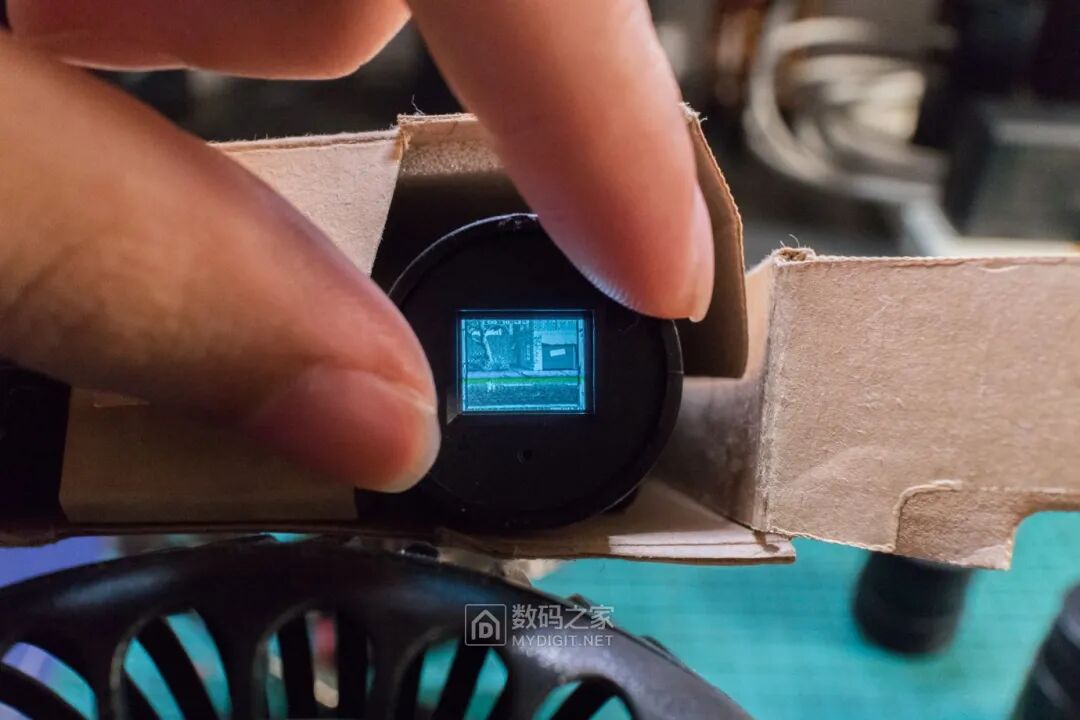

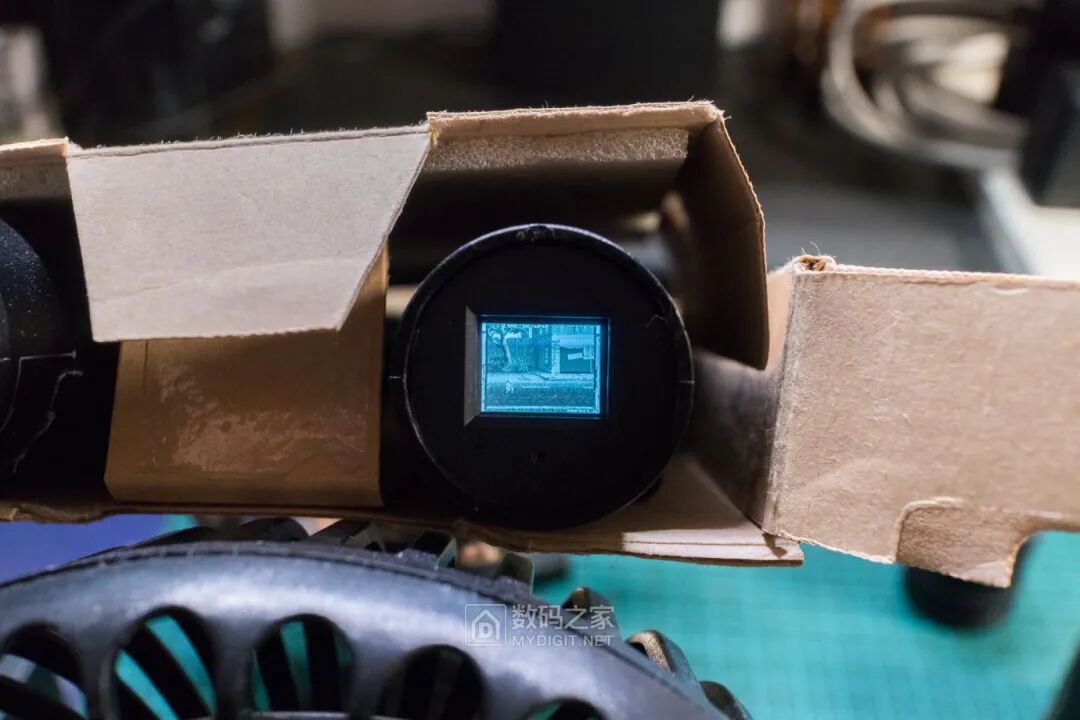

0.5寸，其實非常小，但肉眼看上去非常清晰!CRT的魅力啊
左眼還是不給力，初步判斷是聚焦磁環或線圈活動了，等有空了再收拾你!
歷時N年，終于把這幾個東西湊齊了，雖然只玩了一會就有點頭暈(懷疑是瞳距設計不好)，但童年的感覺回來了哈哈哈~

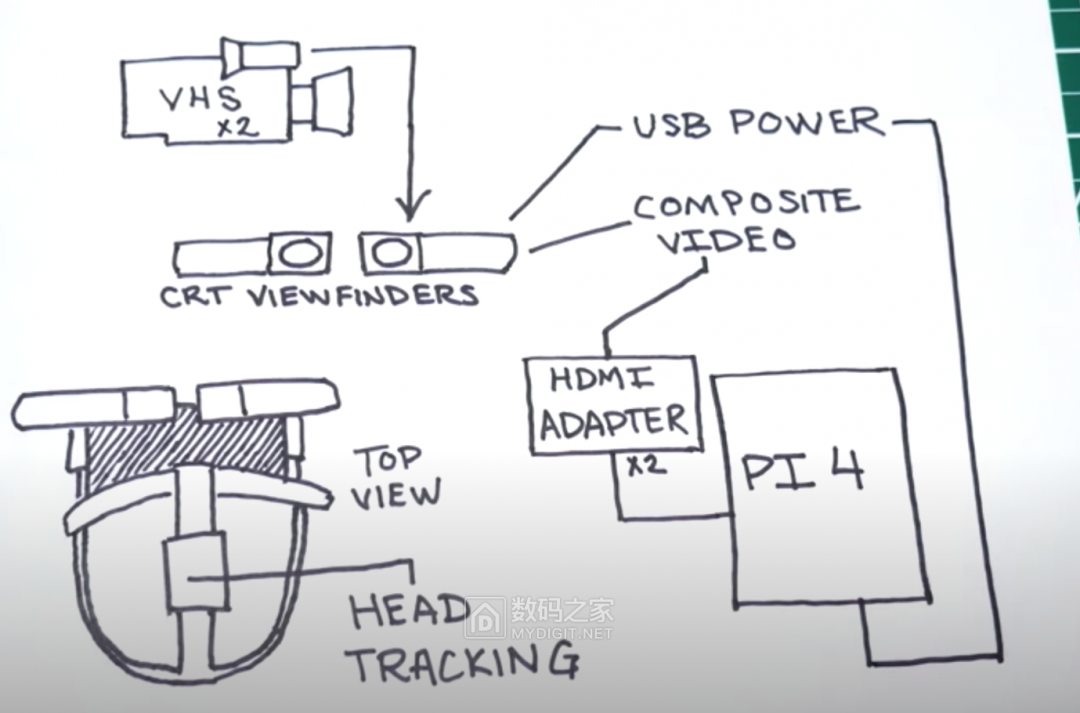

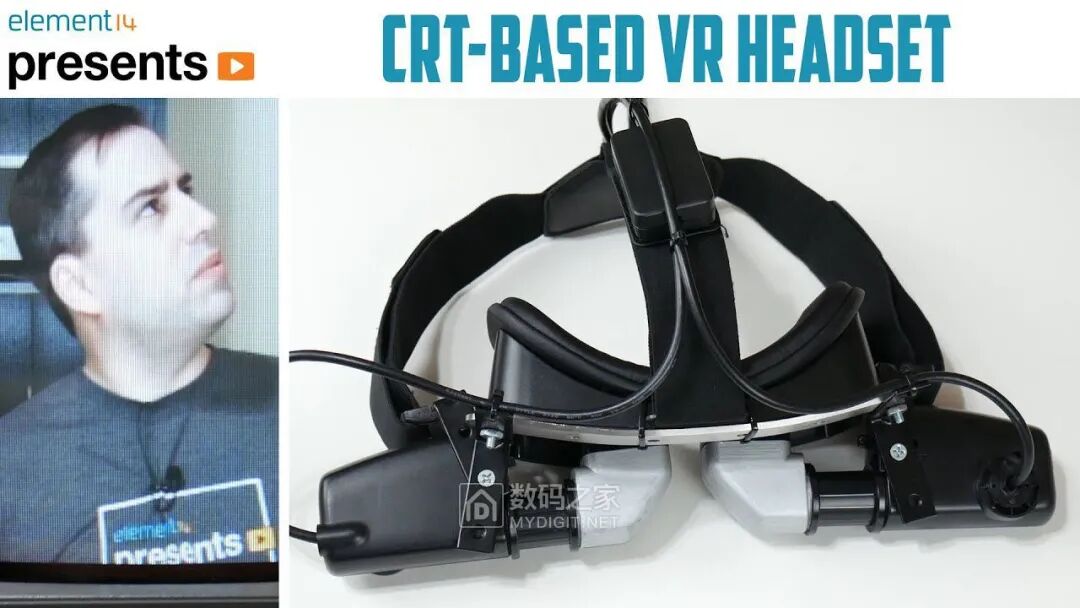

PS：成文的時候，我搜了下，有油管的老哥實現了和我類似的設計，不過我這個簡陋多了：
