如何對Orcad輸出或者打印PDF的參數進行篩選？

答：我們在繪制完成原理圖以后，經常會輸出PDF版本的，用于檢查原理圖的正確性或者是發給另外的硬件工程師檢查。這個時候就會出現這樣的問題，我在輸出PDF的時候，希望有些參數不想讓別人看到，在PDF文檔上不顯示，所以這里就涉及到一個打印PDF的時候，輸出參數選擇的問題，具體如何來進行選擇，我們一步一步給大家演示如下：

第一步，首先，打開原理圖，我們進行輸出參數的設置，執行菜單命令Options-Preferences…，如圖3-95所示，來進行我們參數的選擇，輸出/打印哪一些，不需要哪一些.



圖3-95  屬性參數設置示意圖

第二步，打開參數屬性設置對話框以后，會彈出如圖3-96所示的界面，我們在這個界面需要選擇Colors/Print框，這個界面就是對各個屬性參數的顏色進行設置，以及打印PDF是否需要輸出，前面打勾進行勾選的話，就是在打印的PDF上進行輸出，不打勾則在打印的PDF上面不顯示。

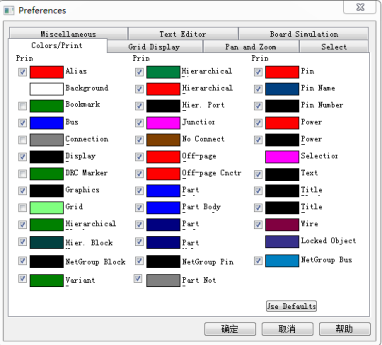

 圖3-96  屬性參數面板選擇示意圖

第三步，在上述的屬性參數面板進行選擇以后，點擊確定按鈕，這樣我們的參數就設置好了，我們就需要對原理圖進行打印輸出，選擇原理圖根目錄，執行菜單命令File-Print…進行PDF的輸出，如圖3-97所示，進去選擇你的虛擬打印機，點擊OK,打印即可，如圖3-98所示，這樣就輸出了原理圖的PDF文件。

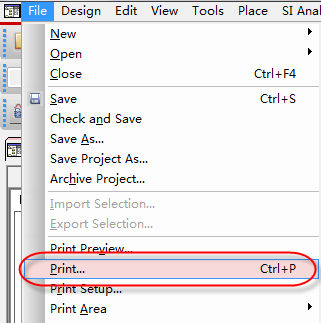

 圖3-97  輸出原理圖PDF菜單示意圖

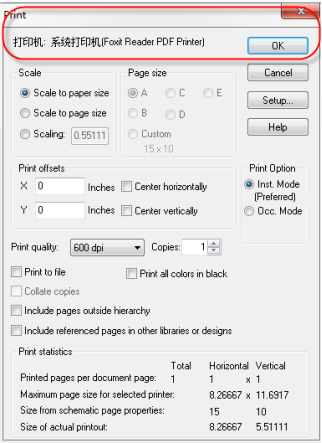

 圖3-98  打印PDF輸出界面示意圖
