金工課程筆記 | 扭矩測量的三種方法
瀏覽：4400
能量轉換法
-
具體方法 ：測量旋轉機械的供電電壓、電流、流量、壓力，再測出相應的轉速，由電壓、電流、流量、壓力可以得到功率，然后再根據功率、轉速和扭矩之間的關系，可以得到具體的扭距數值。 -
局限性 ：這種方法測量精度很差，誤差可能高達10%以上。 -
適用性 ：只想了解大概的數據，不需要精確數據的應用。這是幾十年前常見的使用方法，現在不太常用。

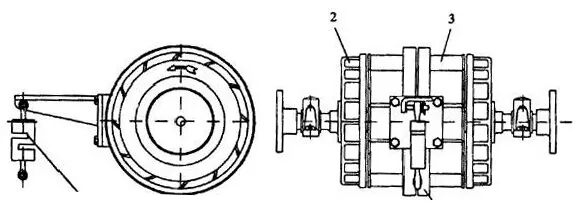

平衡力法
-
具體方法 ：采用一個力臂加上一個力傳感器來進行扭矩的測量，也就是力乘以力臂得到扭矩。 -
局限性 ： 力和力臂這種形式不能反映動態信號的變化，一般只能用來做相對穩態的測量，不適合用于動態測量； 它不是直接測量的解決方法，也是間接計算過來的。 -
適用性 ：這種方法能保證一定的精度，但不能進行動態測量。常見的應用有水渦流測功機、電渦流測功機。 -
相應產品 ：可以采用S型力傳感器，比如HBM S9M系列產品；還可以是采用輪輻式力傳感器，比如HBM U10M、U10F系列產品。
傳遞法
具體方法：根據彈性軸的變形、應變、應力跟扭矩之間的關系得到扭距，
適用性：精度較高，動態靜態都可以測量，應用最為廣泛。

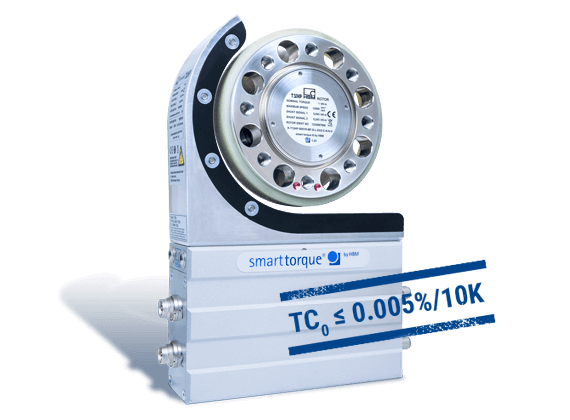

相應產品：應變原理的扭矩傳感器，是目前比較主流的產品，精度較高、性價比也較高。比如HBM比較有代表性的產品——高精度T12HP系列、T40B系列。
