Orcad軟件怎么輸出物料清單BOM表格呢？

答：我們在運用Orcad軟件進行原理圖的設計完成以后，需要通過Orcad軟件進行物料清單的輸出、然后對BOM清單進行整理。下面我們列一下，運用Orcad軟件進行BOM清單輸出的步驟如下：

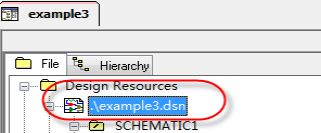

第一步，打開原理圖主目錄的界面，關閉掉其它的分界面，然后選中原理圖的根目錄，進行下一步的操作，如圖3-90所示：



圖3-90 原理圖根目錄選中示意圖

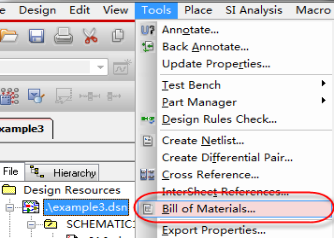

第二步，選中根目錄以后，執行菜單命令Tools-Bill of Materials…命令，來進行BOM清單的輸出，如圖3-91所示：



圖3-91  執行BOM輸出命令菜單示意圖

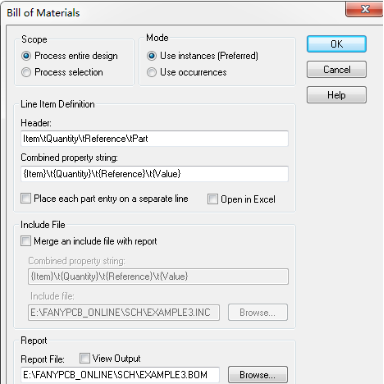

第三步，執行了上述Tools-Bill of Materials…命令以后呢，會彈出如圖3-92所示的BOM清單輸出界面，在Header以及Combined Property String欄中，分別列出了需要輸出的元素，依次是器件的數量、器件的位號、器件的屬性值，這些都是我們輸出BOM清單所必須的。

 圖3-92  BOM清單界面示意圖

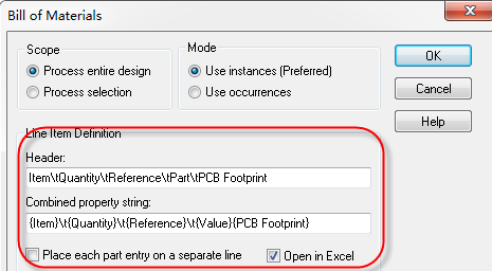

第四步，如上圖3-92所示的BOM清單界面中，發現缺失了器件的封裝屬性值，所以我們在輸出BOM清單的時候，需要加上，格式就是跟Header以及Combined Property String欄一致，如圖3-93所示，然后勾選上Open in Excel，這樣輸出BOM清單就用EXCEL表格打開了，如圖3-94所示，進行編輯整理即可，這樣我們的BOM清單就輸出完成了。



圖3-93  BOM清單添加封裝屬性界面示意圖

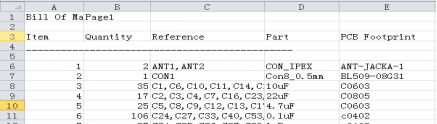

 圖3-94  BOM清單用EXCEL打開示意圖
