包建業

南京安世亞太公司

近年來，作為RockyDEM（離散元仿真工具）母公司的ESSS公司，其與ANSYS公司的合作逐漸加深。一方面，在銷售途徑上，其可以借助ANSYS公司的銷售渠道；另一方面，Rocky DEM已經實現了與ANSYS產品的技術聯合開發，其可以使用ANSYS的前后處理工具，并且能夠?qū)崿F(xiàn)與ANSYS產品的快速耦合計算，以及參數優化等功能。

圖1-Rocky DEM可以集成在ANSYSWorkbench平臺下

DEM-CFD耦合方法對模擬顆粒-流體系統的作用非常巨大，能以數值仿真來擴大顆粒-流體耦合的模擬處理范圍。復雜的物理現象，如氣力輸送、顆粒干燥、研磨機內漿液流動、甚至是顆粒與流體之間的化學反應，都可以借助這種方法來實現仿真和分析。

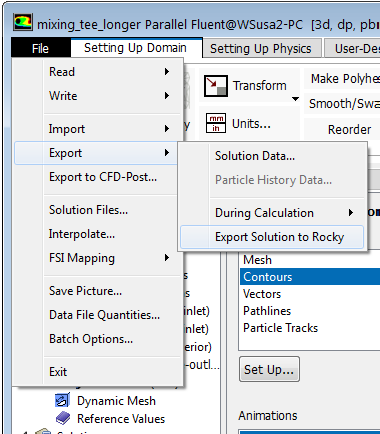

圖2-Rocky與ANSYS集成后，F(xiàn)LUENT的計算結果可通過接口傳遞給Rocky

Rocky DEM作為ANSYS Workbench的組件，能夠與ANSYS Fluent進行耦合計算，無需借助第三方工具。其耦合方式有兩種：單向和雙向耦合。

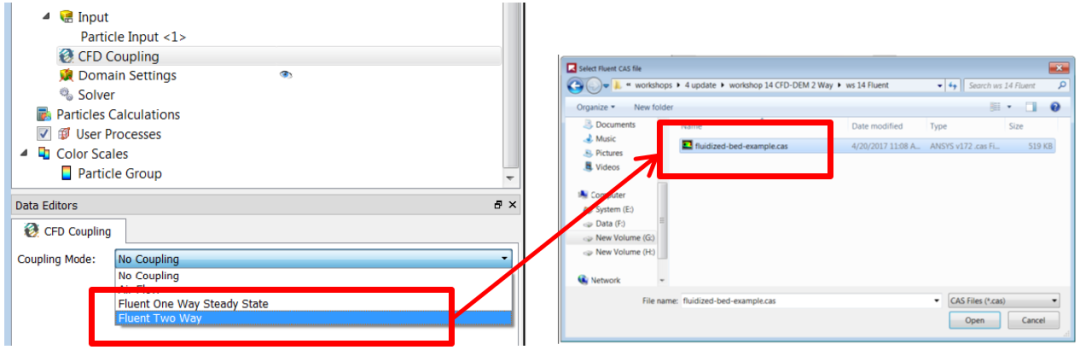

圖3-Rocky DEM與FLUENT耦合方式

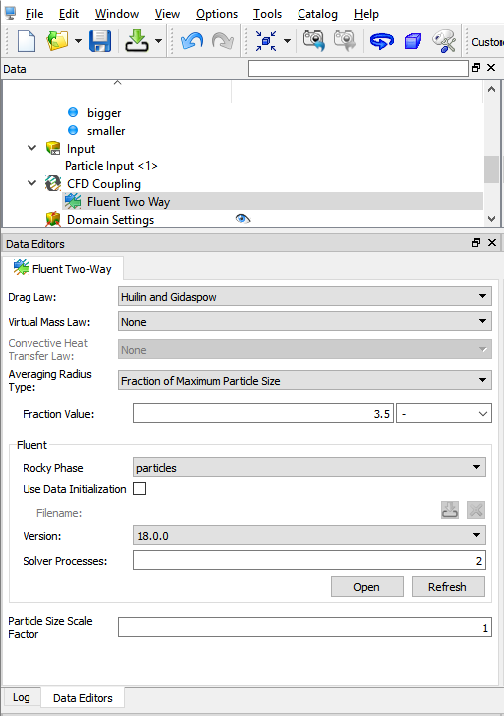

圖4-Rocky DEM與FLUENT雙向流固耦合設定界面

在進行耦合計算時，流體-顆粒相互作用的納維斯托克斯方程中的耦合項，考慮了阻力、升力浮力、虛擬質量、角動量和其他力。流體對顆粒的作用通過相間作用力（曳力）來實現的，而顆粒對流體的影響，則通過體積分?jǐn)?shù)和動量交換力完成。

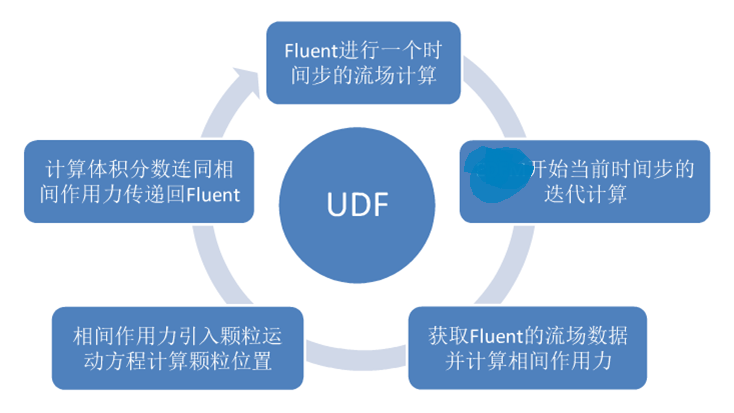

圖5-Rocky DEM與FLUENT耦合計算內核

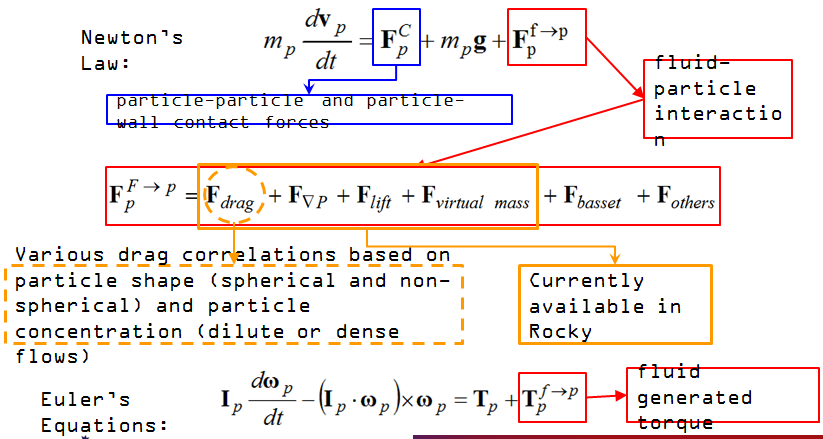

圖6-耦合計算中流體對顆粒的作用

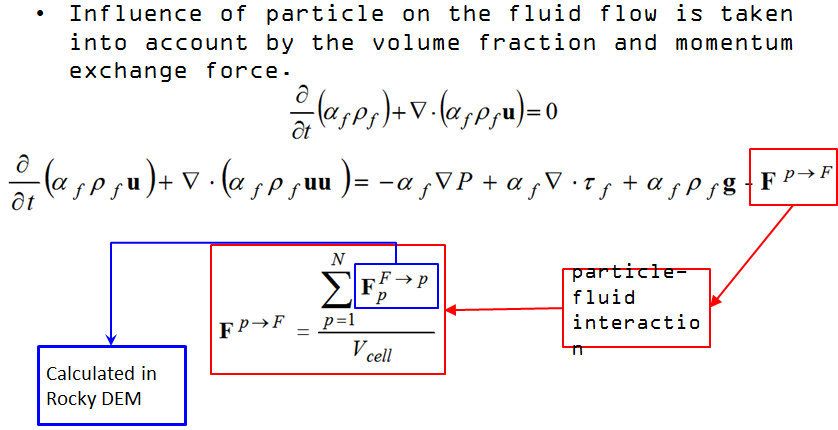

圖7-耦合計算中顆粒對流體的影響

RockyDEM和Fluent單向耦合計算

風移器在工業中通常用于分離不同質量的顆粒。采用Rocky DEM和Fluent單向耦合的方式可以模擬出流體中輕顆粒上浮、重顆粒下沉的現象。在計算過程中，可以使用不同的阻力模型進行計算。

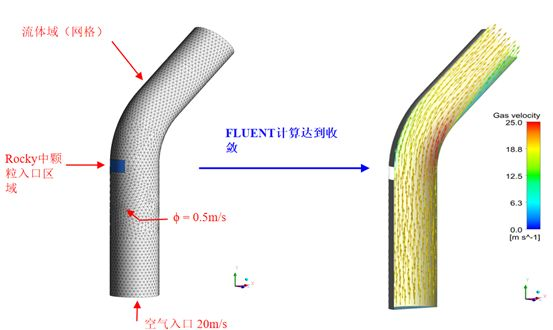

圖8-Fluent中流體計算邊界條件和結果

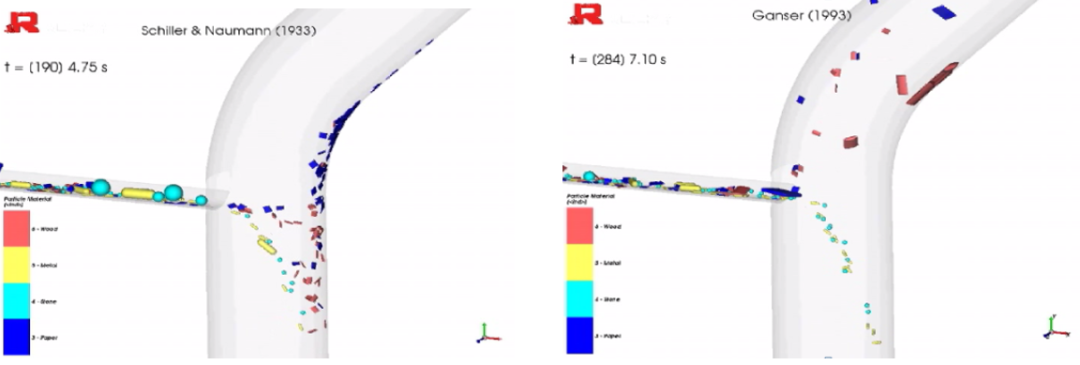

 圖9-不同的阻力定律（Schiller-Noumann定律和Ganser定律）下顆粒的分離情況

RockyDEM和Fluent雙向耦合計算

工業中泵是常用的設備，當傳遞的介質含有顆粒時，顆粒與設備的相互作用是影響設備的重要因素。采用Rocky DEM和Fluent雙向耦合的方式，能夠考慮顆粒的形狀、顆粒的沉積、顆粒與顆粒之間的碰撞、顆粒與葉片以及壁面之間的碰撞等因素。

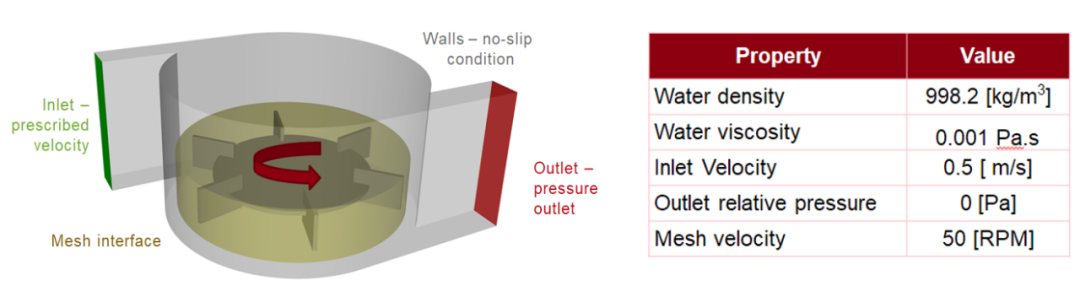

圖10-計算模型和邊界條件

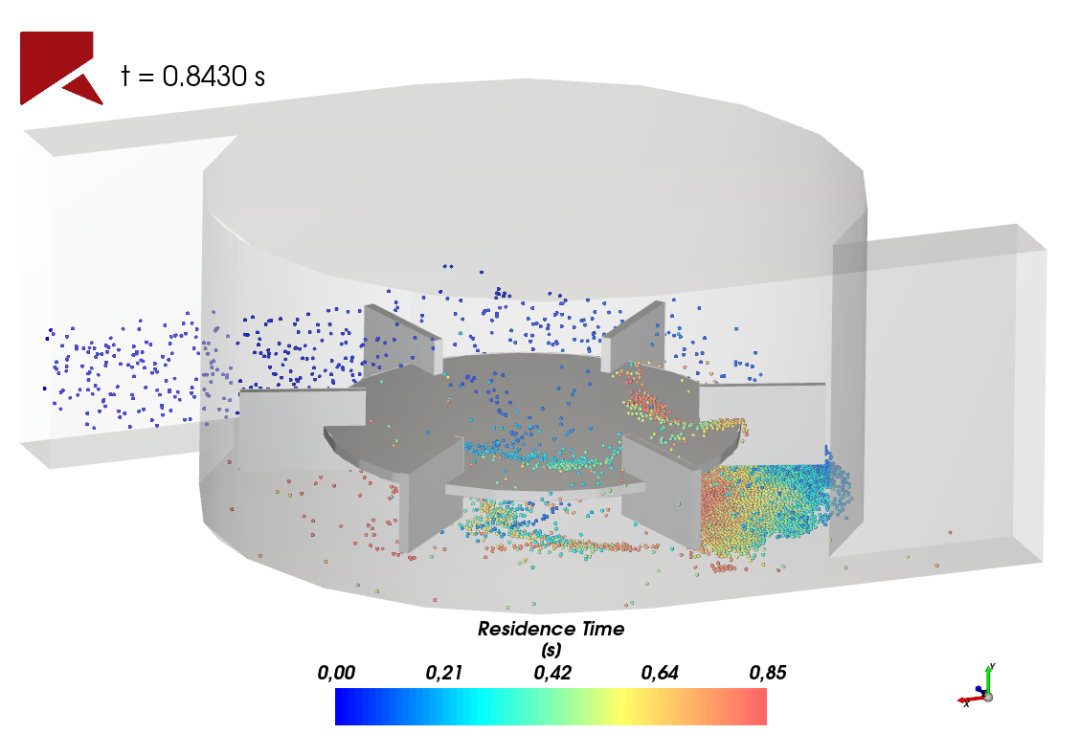

圖11-顆粒在泵內運動軌跡及堆積情況

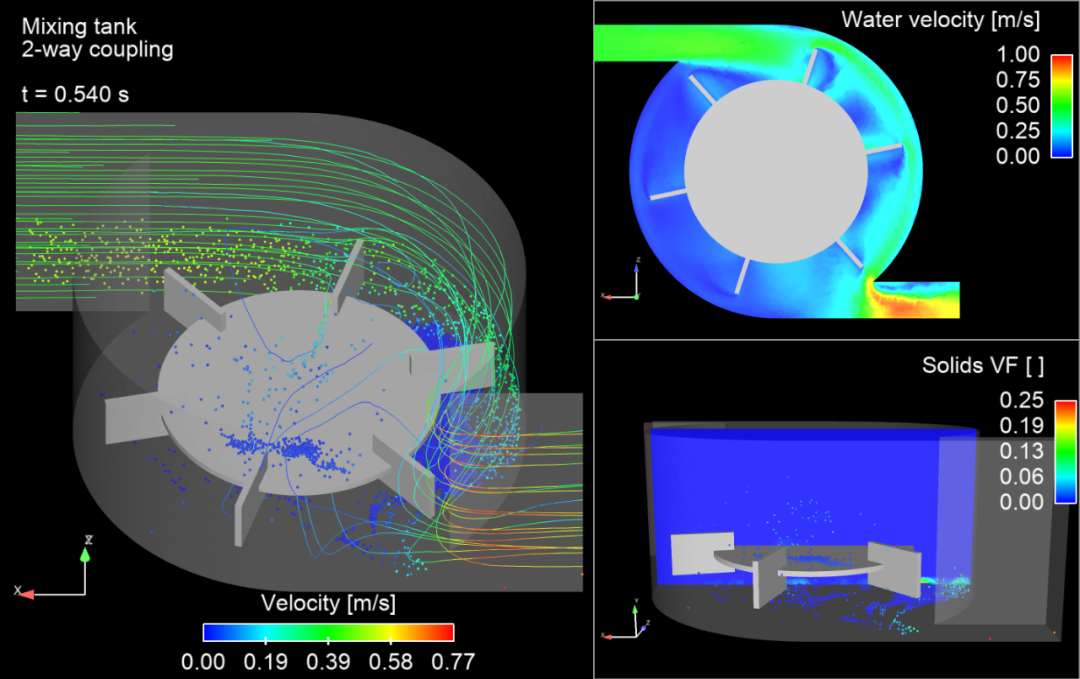

圖12-泵內流線和顆粒濃度分布
