1 引言

大多數真實的巖土工程模擬需要考慮分步施工(Staged Construction)步驟, 包括分步開挖，支護，充填等操作過程。Rhino的建模邏輯是以曲面和復合曲面為基礎的，因而如果直接輸出建立的實體網格，不能處理施工邊界(interface)的網格連接。從版本5.0開始，Rhino引入了一種處理方法，稱之為NonManifoldMerge，由于經常使用，Griddle的面板內直接包含了這種方法，即第9個圖標NonManifoldMerge---Rhino命令合并表面網格，創建單一的非流形網格(Griddle---FLAC3D和3DEC的高級網格劃分工具; 使用BlockRanger(BR)產生結構化網格)。這個筆記簡要討論了這種技術以及應用。

2 NonManifoldMerge

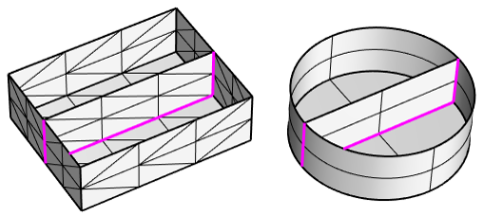

具有兩個以上面連接到單個邊的多曲面或網格的邊稱之為非流形，如下圖所示，彩色的邊即為非流行邊。通俗地來說,就是面與面的公共邊。ShowEdges命令能夠顯示出這種邊。

NonmanifoldMerge命令的功能是從有交集的曲面或多重曲面創建一個非流形邊組合的復合曲面。視具體情況曲面被分割或邊進行連接。

3 應用

這個應用來自于Griddle例子手冊，擬在一個兩層土中開挖一個豎井，井的深度150ft (45m), 井的直徑30ft(9m)。土層的分界面深度是50ft(15m), 為了充分考慮土的擾動范圍，模型域范圍設置為200 ft × 200 ft × 235 ft. 豎井進行分步開挖，每步10ft，因而150ft需要開挖10步。

(1) 模板文件選擇Large Objects - Feet.3dm，使用Cylinder命令創建一個基底為0，半徑為15，長度為-10的圓柱體，以此代表第一步的開挖；

(2) 使用Line命令創建一條(0,0,-10) to (0,0,-150)的線，以此代表豎井深度；

(3) 使用ArrayCrv命令沿著該直線拷貝15個已經建立的圓柱體，從而形成15個分步開挖;

(4) 使用Point命令產生三個點(-100,-100,-50),(100,-100,-50),(100,100,-50), 目的是為了產生土的分界面。接著使用PlaneThroughPt命令生成一個平面，這個平面切割先前生成的豎井模型。

(5) 使用Box命令以對角方式(-100,-100,-235), (100,100,0)產生模型域(200 ft × 200 ft × 235 ft)。

(6) 使用NonManifoldMerge命令創建單個的非流形多重曲面。這個復雜的多表面用作網格劃分的初始幾何圖形。

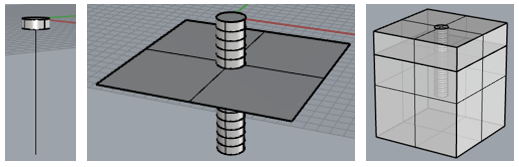

上述步驟產生的圖形如下所示。

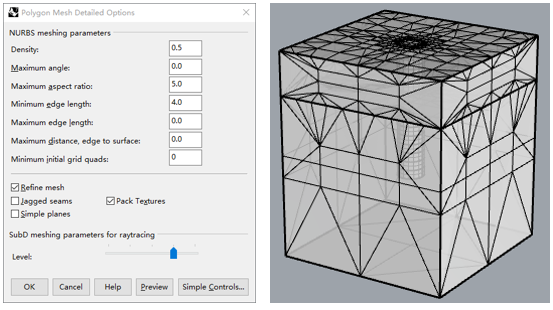

(7) 使用Mesh命令初步劃分網格。

(8) 使用GSurf命令劃分曲面網格：

Mode=QuadDom

MinEdgeLength=4

MaxEdgeLength=20

RidgeAngle=20

(9) 使用GVol命令劃分體積網格：

Mode=HexDom

MaxGradation=1

TargetSize=5

Optimization=10

ShapeQuality=1

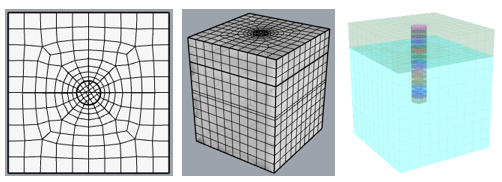

輸出的網格導入到FLAC3D中，如下圖所示。
