1 引言

《赤平極射投影(Stereographic projection)快速識圖和繪制方法》討論了極點圖和大圓圖的繪制及讀圖方法，這是標準節理產狀的表示方法---傾角/傾向。昨天有一位同學問如果現場記錄的是走向，如何繪制出傾角/傾向的極點圖和大圓圖。

利用赤平極射投影進行巖石邊坡的運動學分析(Kinematic Analysis)

赤平極射投影的極點矢量和等值線圖

巖體特征---不連續組數(Discontinuity Set)

《邊坡工程》課程總結

巖石邊坡工程課程---邊坡工程分析與設計(C4)

2 方法

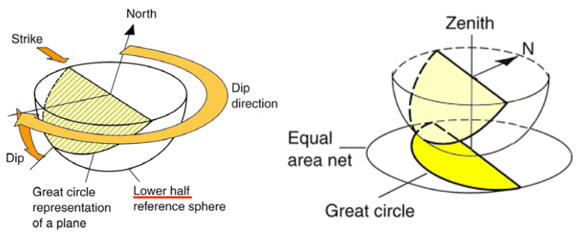

方法很簡單，為了繪制傾向，需要把走向轉換成傾向。由于傾向和走向垂直，因此總的思路是在走向角度的基礎之上加或減90°，具體地，如果走向是以NE表示的加90°；如果走向是以NW表示的減90°。

3 例子

六條節理，它們的傾角(Dip)和走向(Strike)分別為：

(J1) 40°/N50°E

(J2) 60°/N22°E

(J3) 40°/N8°W

(J4) 50°/N41°W

(J5) 70°/N54°W

(J6) 50°/N74°W

按照上面的規則，把走向轉化為傾向(Dip Direction)：

(J1) 40°/N140°E

(J2) 60°/N112°E

(J3) 40°/N82°E

(J4) 50°/N49°E

(J5) 70°/N36°E

(J6) 50°/N16°E

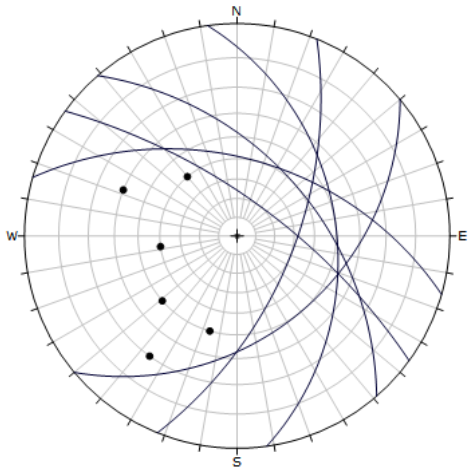

下圖所示的是這六條節理(D/DD)的極點圖和大圓圖。
