什么是空中作業機器人

目前，無人機的應用場景，還主要集中在與環境沒有交互的任務，比如：航拍、測繪、巡線等。這些任務主要是解決“看”的問題，無人機在這些任務上已經發展多年，潛在的市場已經逐漸被挖掘。空中作業機器人是一種新型的機器人，其兼具無人機的快速空間移動能力和機械臂的精確操縱能力。簡單的來說，可以將空中作業機器人看做是無人機和作業機構的結合。具有無人機和作業機構二重能力的空中作業機器人，可以拓展無人機的應用的場景，讓無人機實現從“看”向“做”的跨越。這將打破無人機的傳統認知，將無人機從飛行的相機向飛行的操縱手推動。將會極大的拓展無人機的應用領域，創造出更多的市場。

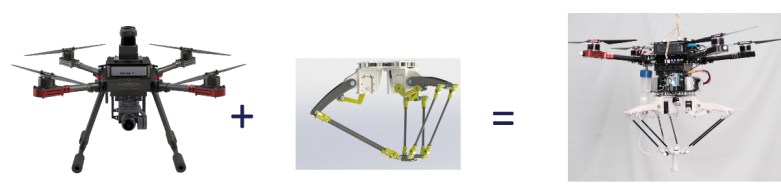

圖 1 空中作業機器人

相比于無人機而言，空中作業機器人具有哪些額外的能力呢？首先，空中作業機器人具有更高精度的操縱能力，由于機械臂的補償作用，其末端精度相較于無人機的位置控制精度，會顯著提高。其次，空中作業機器人具有和環境接觸式交互的能力，空中作業機器人可以在混合力/位控制器的作用下，實現對環境的接觸交互，具有接觸能力的空中作業機器人可以實現抓取、接觸式檢測等無人機無法實現的任務。最后，空中作業機器人比無人機更像機器人，具有更高的擴展性，能夠應對更復雜的場景。

空中作業機器人的分類

空中作業機器人包含兩部分：無人機平臺和作業機構。應用于空中作業機器人的無人機平臺包括直升機、四旋翼無人機、多旋翼無人機和全驅動多旋翼無人機。前三個種類型的平臺沒有本質的區別，都是欠驅動的，可控的自由度為4個（三個方向的位置+偏航角）。全驅動多旋翼無人機為新型無人機平臺，可以實現無人機六個自由度的控制。欠驅動平臺的可靠性高，技術成熟，但是會給系統引入欠驅動特性，會造成控制系統設計難度增加。全驅動平臺的控制靈活性高，作業區域廣，非常適合空中作業機器人，但是平臺技術復雜且可靠性低。

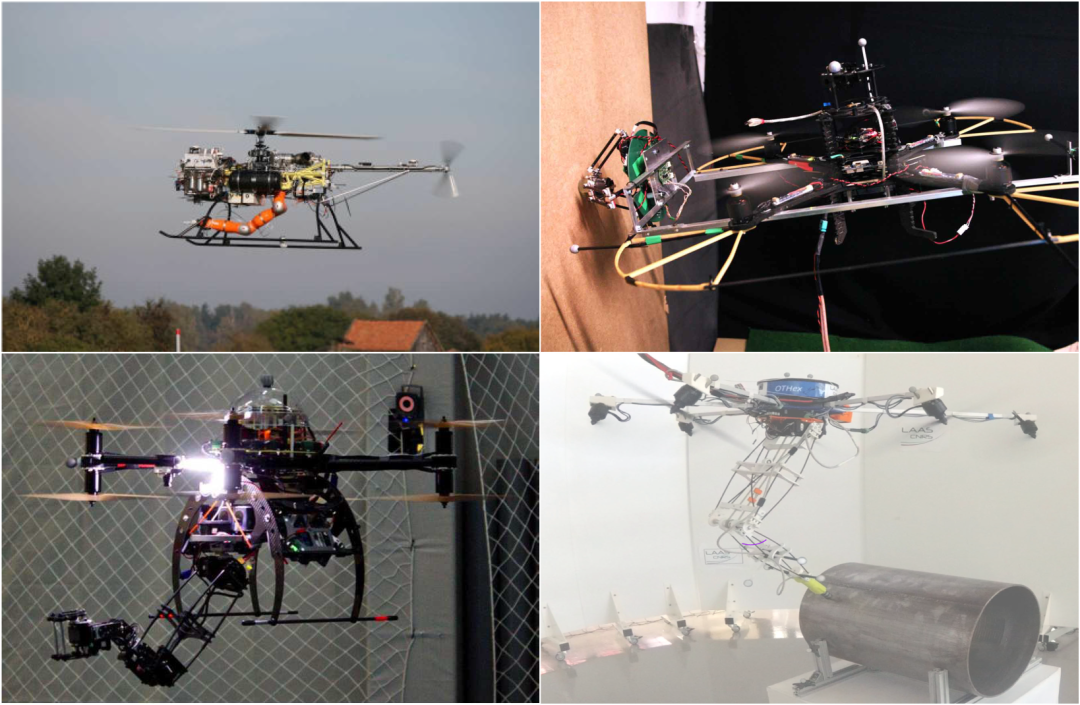

圖 2  空中作業機器人常用飛行平臺類型：直升機[2]；四旋翼無人機[3]；多旋翼無人機[4]；全驅動多旋翼無人機[5]。

常見的作業機構類型包括：直連式、纜索式、串聯式和并聯式四種：

01



直連式

直連式將作業機構直接連接在無人機上。直連式的優點是結構強度高，非常適合交互性很強的場景，比如接觸式檢測。直連式的缺點也非常明顯，由于缺乏作業機構對末端位置的調節，直連式的末端控制精度主要依賴于無人機的控制精度，其精度比較低下。圖 3是塞維利亞大學研究團隊開發的一款直連式空中作業機器人，由于結構強度的優勢，該機器人可以直接將末端和墻面、樹干等物體直接接觸。

圖 3 ETH研究團隊開發的直連式空中作業機器人[6]

02



纜索式

纜索式將末端執行機構和無人機通過纜索相連。該方式的優點是作業距離長，可以對一些無人機無人進入的場景（如密集的油氣管道、水下）進行作業任務。其缺點也主要體現在控制精度差，纜索是一種柔性連接，由于末端和無人機運動所產生的晃動是很難消除的，因此纜索式空中作業機器人比較適合于對控制精度沒有要求而無人機難以到達的任務，可以用于復雜場景的搬運或者用于水質采樣等場景。

圖 4 圖盧茲大學研究團隊開發的纜索式空中作業機器人[7]

03



串聯式

串聯式主要指采用無人機和串聯機械臂相結合的空中作業機器人。該類型的優點為自由度高、操縱能力強，可以用于大量需要較高精度操縱的場景。其缺點在于控制算法復雜，因為無人機和機械臂之間的動力學耦合，會造成二者的運動會相互干擾，因此控制算法的設計非常關鍵。串聯式是空中作業機器人的熱門方向，目前大部分的研究都是針對串聯式空中作業機器人。搭配合適的末端執行機構，串聯式空中作業機器人可以應用于抓取、噴涂、閥門操縱等一些列任務中。

圖 5 沈陽自所開發的串聯式空中作業機器人[8]

04



并聯式

并聯式將無人機和并聯機械臂相結合。相較于串聯式，其末端響應更快，精度更高，但是并聯機械臂的作業區域一般比較受限，在作業區域上不如串聯式靈活。并聯式的精度較高，一般將并聯式用于精度較高的場景。比如，用并聯式空中作業機器人進行抓取[9]、寫字[10]等。圖 6為西湖大學智能無人系統實驗室開發的并聯式空中作業機器人，其末端精度可以達到1 cm。

 圖 6  西湖大學智能無人系統實驗室發開的并聯式空中作業機器人

總 結

空中作業機器人可以看做是下一代的無人機，由于它兼具無人機和作業機構的二重特性，使得其相較于傳統無人機擁有更強的交互能力、更高的操縱精度、更高的可擴展性。

空中作業機器人雖然由無人機和作業機構組成，是不是簡單地把這二者結合起來就可以了呢？答案顯然是否定的，無人機和機械臂組成的多體動力學系統的控制是一個比較復雜的問題。同時，旋翼電機和作業機構的驅動電機的不同，這也影響了空中作業機器人控制算法的實現。此外，由于空中作業機器人在任務過程中，往往與環境存在力接觸，因此對接觸力的控制也是空中作業機器人的一項重要內容。

總的來說，空中作業機器人目前還是“美好的明天”，在“明天”到來前，還有很多研究工作需要推進起來。

參考資料

[1] A. Ollero, M. Tognon, A. Suarez, D. Lee, and A. Franchi, “Past, Present, and Future of Aerial Robotic Manipulators,” IEEE Trans. Robot., 2021, doi: 10.1109/TRO.2021.3084395.

[2] F. Huber et al., “First analysis and experiments in aerial manipulation using fully actuated redundant robot arm,” IEEE Int. Conf. Intell. Robot. Syst., pp. 3452–3457, 2013, doi: 10.1109/IROS.2013.6696848.

[3] M. Fumagalli, S. Stramigioli, and R. Carloni, “Mechatronic design of a robotic manipulator for unmanned aerial vehicles,” IEEE Int. Conf. Intell. Robot. Syst., vol. 2016-November, pp. 4843–4848, 2016, doi: 10.1109/IROS.2016.7759711.

[4] G. Muscio et al., “Experiments on coordinated motion of aerial robotic manipulators,” Proc. - IEEE Int. Conf. Robot. Autom., vol. 2016-June, pp. 1224–1229, 2016, doi: 10.1109/ICRA.2016.7487252.

[5] M. Tognon et al., “A Truly-Redundant Aerial Manipulator System With Application to Push-and-Slide Inspection in Industrial Plants,” IEEE Robot. Autom. Lett., vol. 4, pp. 184–6, 2019, doi: 10.5281/zenodo.2640361.

[6] K. Bodie et al., “An Omnidirectional Aerial Manipulation Platform for Contact-Based Inspection,” 2019, doi: 10.15607/rss.2019.xv.019.

[7] D. Sanalitro, H. J. Savino, M. Tognon, J. Cortés, and A. Franchi, “Full-Pose Manipulation Control of a Cable-Suspended Load with Multiple UAVs under Uncertainties,” IEEE Robot. Autom. Lett., vol. 5, no. 2, pp. 2185–2191, 2020, doi: 10.1109/LRA.2020.2969930.

[8] G. Zhang et al., “Grasp a moving target from the air: System control of an aerial manipulator,” Proc. - IEEE Int. Conf. Robot. Autom., pp. 1681–1687, 2018, doi: 10.1109/ICRA.2018.8461103.

[9] G. B. Haberfeld, D. Sun, and N. Hovakimyan, “Stabilization and Optimal Trajectory Generation for a Compact Aerial Manipulation System with a Delta-type Parallel Robot,” 2018 Int. Conf. Unmanned Aircr. Syst. ICUAS 2018, pp. 1091–1100, 2018, doi: 10.1109/ICUAS.2018.8453444.

[10] D. Tzoumanikas, F. Graule, Q. Yan, D. Shah, M. Popovic, and S. Leutenegger, “Aerial Manipulation Using Hybrid Force and Position NMPC Applied to Aerial Writing,” 2020, doi: 10.15607/rss.2020.xvi.046.
