和大家分享一個三角支板靜力分析+拓?fù)鋬?yōu)化+SLM仿真+3D打印的小案例。

1、首先采用UG建立模型，三角支板長60mm，寬40mm，三頂點處倒角R8，三個圓孔直徑為8mm。原始模型如圖：

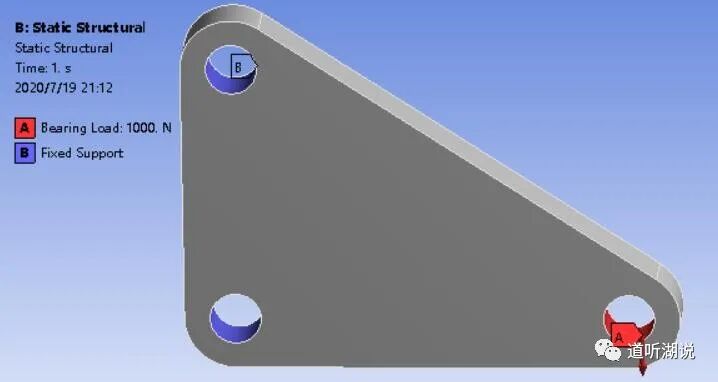

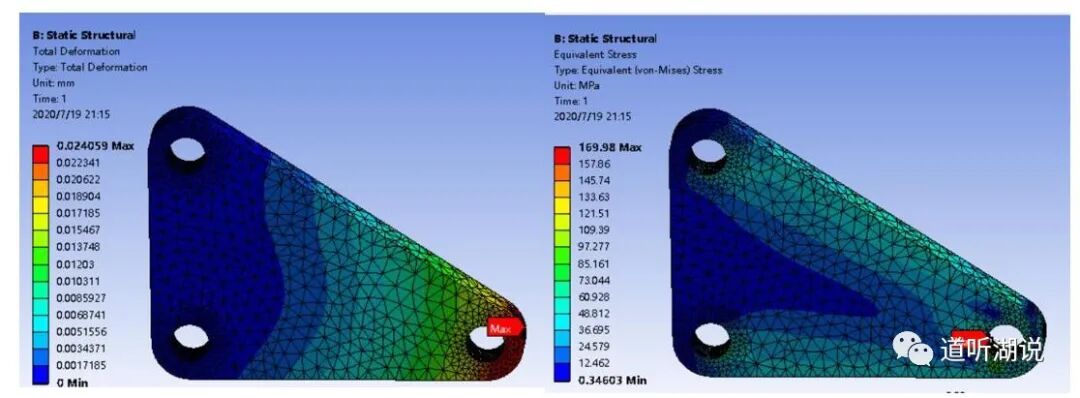

2、施加約束和載荷，載荷類型為bearing load。模擬三角支板的真實受力。得到變形和應力分布如圖：

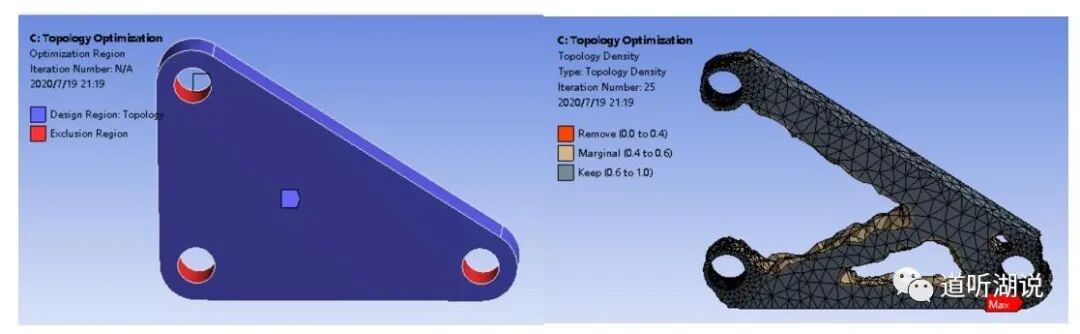

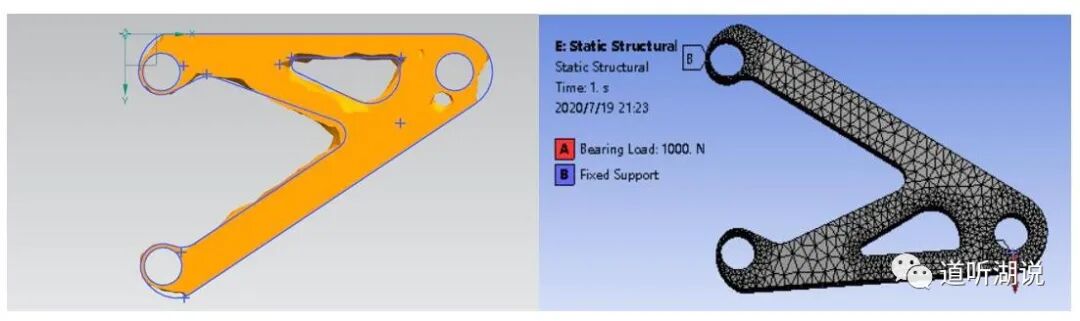

3、從圖中可以看出，在某些部位受力較小，為減輕三角支板的重量對其進行拓?fù)鋬?yōu)化，關鍵位置不優化，采用變密度法優化，保留45%的質量。優化后如圖：

4、拓?fù)鋬?yōu)化后的三角支板不規則，不方便加工，且小面太多，網格劃分極易失敗。因此需要進行后拓?fù)涮幚怼?/span>

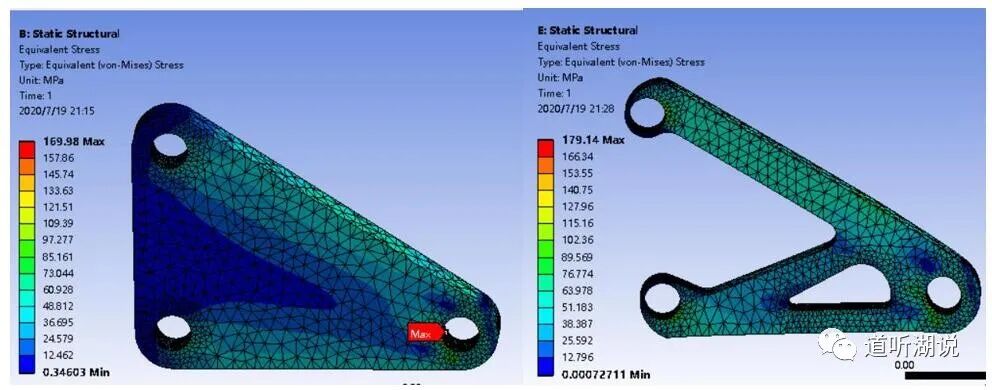

導出拓?fù)浜蟮腟TL格式的模型，在UG中進行逆向重構。將重構后的模型進行靜力分析，邊界條件和原始模型一致。

5、對比優化前和優化后的模型，應力變化不大，表明此優化方法可行。

6、對優化后的三角支板進行增材仿真，采用SLM方法實現。

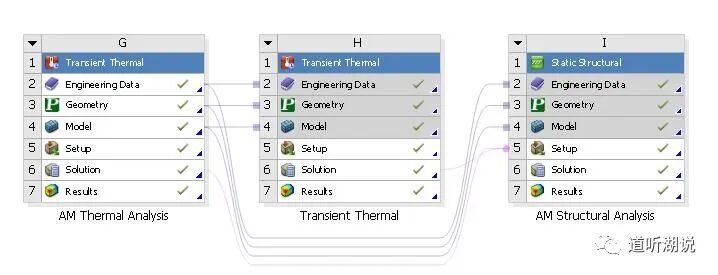

流程圖如下，第一個瞬態熱分析為增材過程中的邊界施加，第二個瞬態熱分析為熱處理，之后是靜力分析。

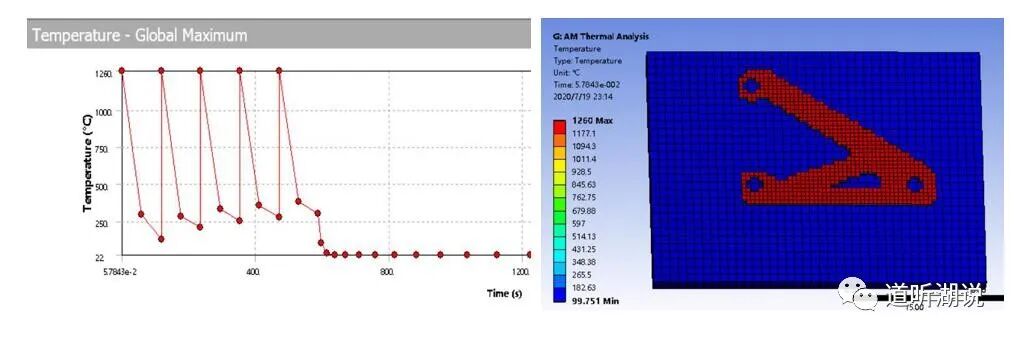

7、查看全局最大溫度為1260℃，材料Ni718的熔化溫度為1260~1320℃，因此參數設置存在一定問題，后續可調節掃描速度和對流系數，本文暫不做修正。

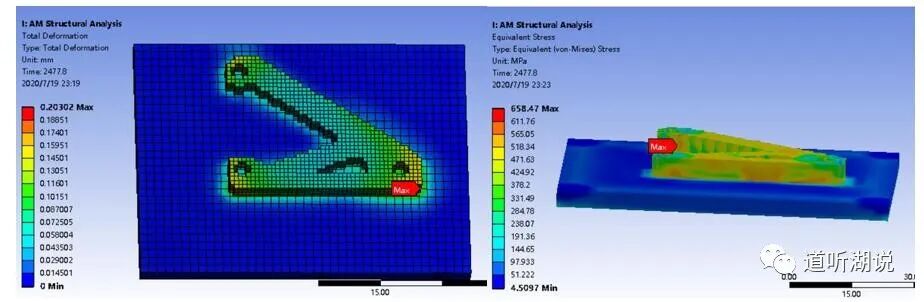

8、對增材制造過程進行溫度場分析和靜力學分析，查看變形和應力分布。可知，在增材過程中，最大的應力主要分布于基板和零件的結合處，最大變形位置位于三角支板前緣處，符合實際。

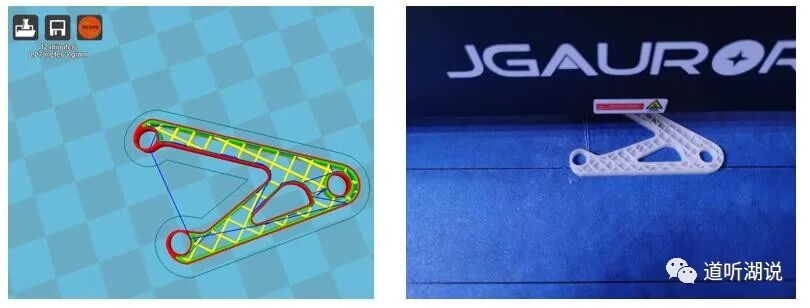

9、對優化后的三角支板利用Cura軟件進行切片，設置相應參數，最后導出G代碼，在3D打印機中進行增材制造。

10、最后對比優化前后及最終實物如圖：

拓?fù)鋬?yōu)化過程，增材仿真過程，3D打印過程請看視頻
