導讀

煉油企業排放的大氣污染物主要有SO2、NOx和揮發性有機物，揮發性有機物中的苯、甲苯、二甲苯、硫醇、硫醚等是煉油企業主要異味污染物。因此，開展泄漏檢測與修復應用，摸清煉油企業設備動靜密封點泄漏現狀和排放情況，對減少揮發性有機物排放、有效改善煉油企業廠區及周邊的環境質量意義重大。

煉油企業揮發性有機物

1

揮發性有機物主要來源

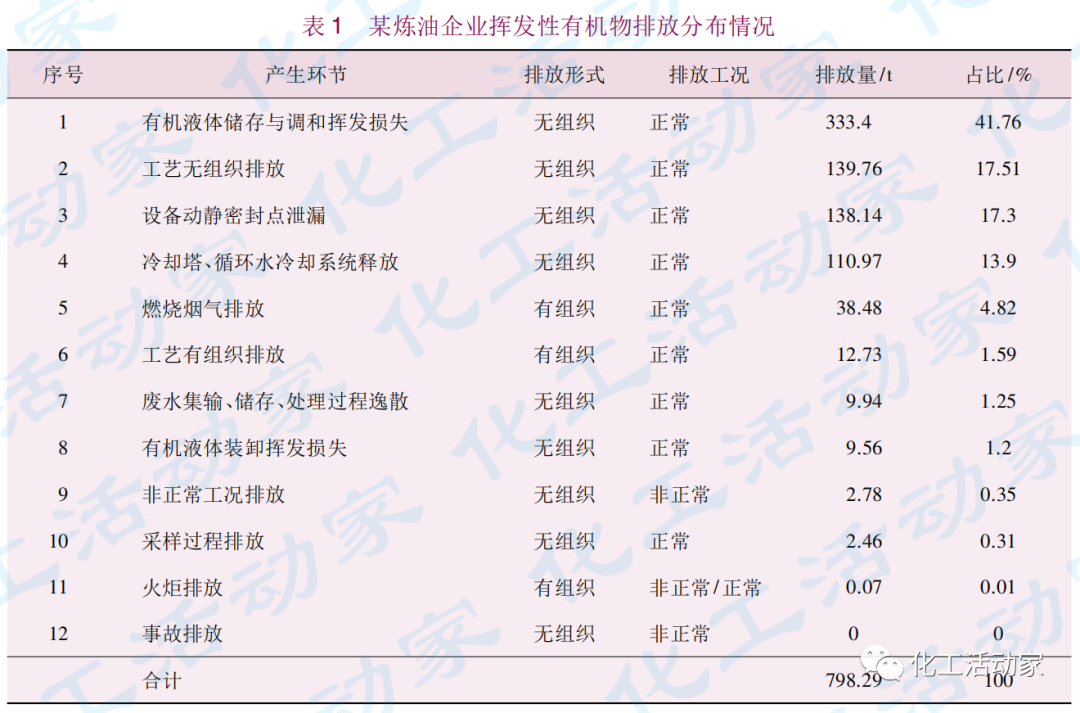

揮發性有機物(VOCs)是指參與大氣光化學反應的有機化合物，主要包括非甲烷烴類、含氧有機物、含硫有機物以及含氯有機物等有機化合物。煉油企業揮發性有機物排放主要來自有機液體儲存揮發損失、設備動靜密封點泄漏、工藝無組織排放等12類排放源。通過對某燃料型煉油企業生產工藝流程及揮發性有機物排放分布情況(表1)分析，該煉油企業93.58%的揮發性有機物為無組織排放，其中動靜密封點泄漏占排放總量的17.30%，是煉油企業揮發性有機物主要的排放源之一。

2

揮發性有機物主要危害

揮發性有機物是大氣光化學反應的重要前體物，對空氣中臭氧層破壞以及霧霾的生成有一定的貢獻。揮發性有機物的大氣污染可分為臭氧污染、顆粒物污染、有害空氣污染物污染和臭味污染。

煉油企業生產裝置運行過程中，機泵、閥門、法蘭等設備動靜密封部位發生VOCs泄漏，既產生區域異味，影響員工身體健康，又造成安全隱患和物料損耗，影響企業安全運行和生產效益。同時，VOCs泄漏排放量大會影響企業周邊環境質量，產生社會投訴，影響企地社區和諧。

3

揮發性有機物減排措施

按照清潔生產理念，揮發性有機物的減排主要從源頭削減、過程控制和末端治理3個方面，通過實施工藝改進、生產環節和廢水處理系統密閉性改造、泄漏檢測與修復、儲罐密封形式改造、油品裝卸方式改進等措施，從源頭減少VOCs的泄漏排放；對具有回收價值的工藝廢氣、儲罐呼吸氣和裝卸廢氣進行回收利用；對難以回收利用的廢氣按照相關要求處理，可大幅減少煉油企業VOCs排放，促進環境空氣質量改善。

泄漏檢測與修復

泄漏檢測與修復(LDAR)是指對工業生產全過程物料泄漏進行控制的系統工程。通過固定或移動式檢測儀器，定量檢測或檢查生產裝置中閥門、法蘭等易產生VOCs泄漏的密封點，并在一定期限內采取有效措施修復泄漏點，從而控制物料泄漏損失，減少對環境造成的污染。

常規泄漏檢測與修復主要用配備火焰離子檢測器(FID)的便攜式有機物泄漏檢測儀，按照檢測計劃以一定頻次對密封點進行檢測，對超過國家或地方法規中泄漏標準定義的泄漏點進行標識，同時在規定時間內完成維修及復測，檢測及復測數據及時納入數據庫管理。

泄漏檢測與修復情況分析

1

泄漏檢測情況分析

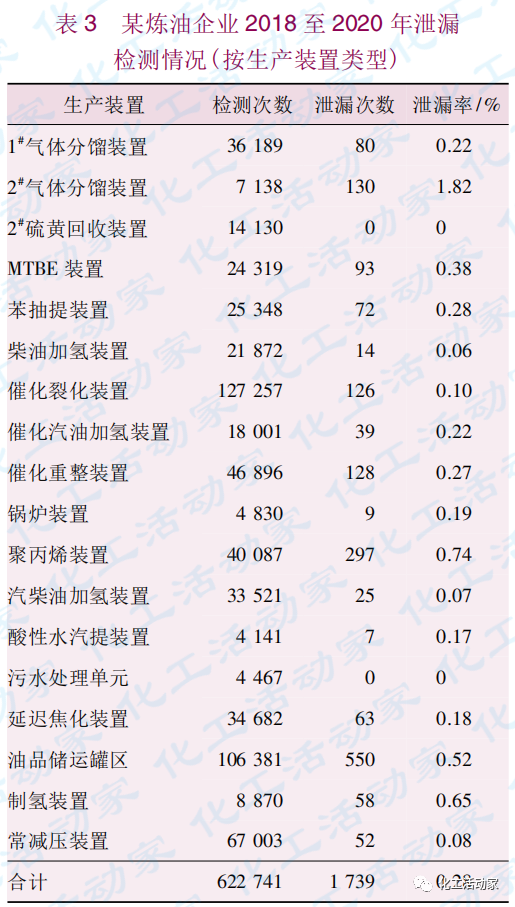

根據設備與管線組件揮發性有機物泄漏控制要求，某煉油企業對泵、壓縮機、攪拌器、閥門、開口閥或開口管線、取樣連接系統等每3個月檢測一次；對法蘭及其他連接件、其他密封設備每6個月檢測一次。選取該煉油企業2018至2020年的檢測數據進行統計，共檢測密封點622741個，發現超標泄漏點1739個，泄漏率0.28%。泄漏檢測情況見表2、表3。

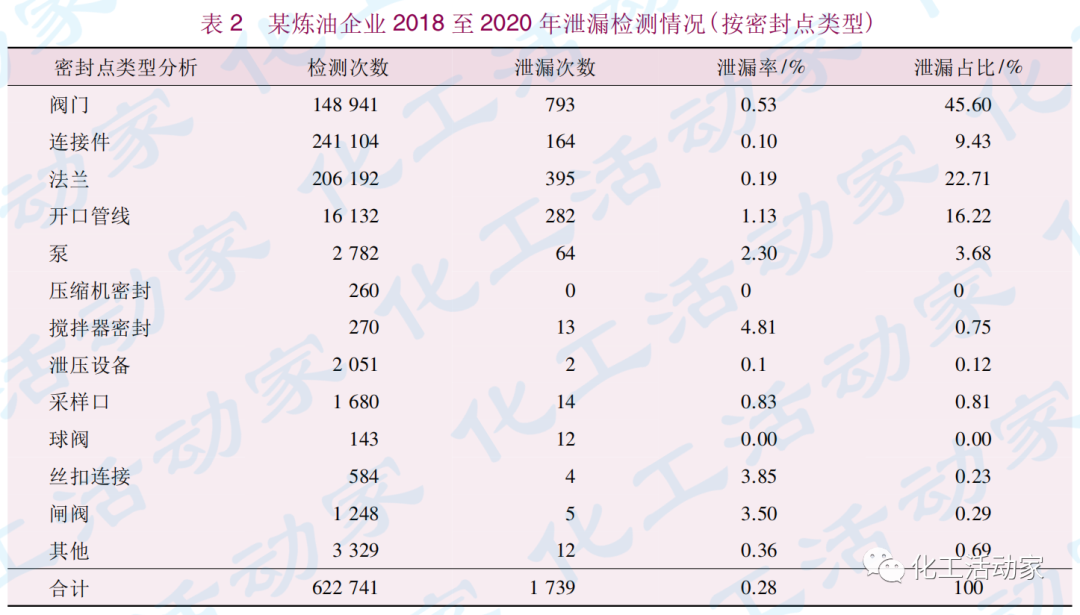

從表2不同密封點類型的泄漏率及泄漏占比統計結果可以看出，攪拌器密封、絲扣連接、球閥、泵及開口管線是比較容易發生泄漏的密封部位。分析原因：密封組件尤其是機泵密封使用周期長、質量可靠性差，日常保養、維護不到位，易造成密封失效；開口管線法蘭、螺紋連接等生銹造成螺栓不能把緊，墊片松動也易造成泄漏；設備檢修吹掃時打開的導淋閥或放空閥關閉不到位，采樣時未實施密閉采樣或采樣閥開關頻繁造成采樣口泄漏等。另外，閥門、法蘭、連接件雖然整體泄漏率不高，但泄漏占比較高，影響泄漏量的核算。

期間，還對油品儲罐罐頂VOCs排放情況跟蹤監測，發現部分輕質油品儲罐罐頂VOCs檢測濃度超過2000×10-6，最高超過100000×10-6，罐頂VOCs濃度較高。分析原因：由于該部分儲罐建設年代較早，浮盤及密封形式(浮筒式浮盤和一次密封)不滿足高效密封形式要求；部分儲罐呼吸閥由于缺少有效維護，定壓失效；罐壁通氣孔密封不嚴，罐頂取樣孔未及時密閉等。

通過更換為全接液蜂巢浮盤和全接觸氣密性邊緣密封，更換或維修呼吸閥，加強日常環保監管等措施，能夠有效降低罐頂VOCs揮發。特別是高效浮盤改造后，儲罐頂VOCs檢測濃度正常均值不超過2000×10-6，大大減少了罐頂VOCs排放。

2

泄漏修復情況分析

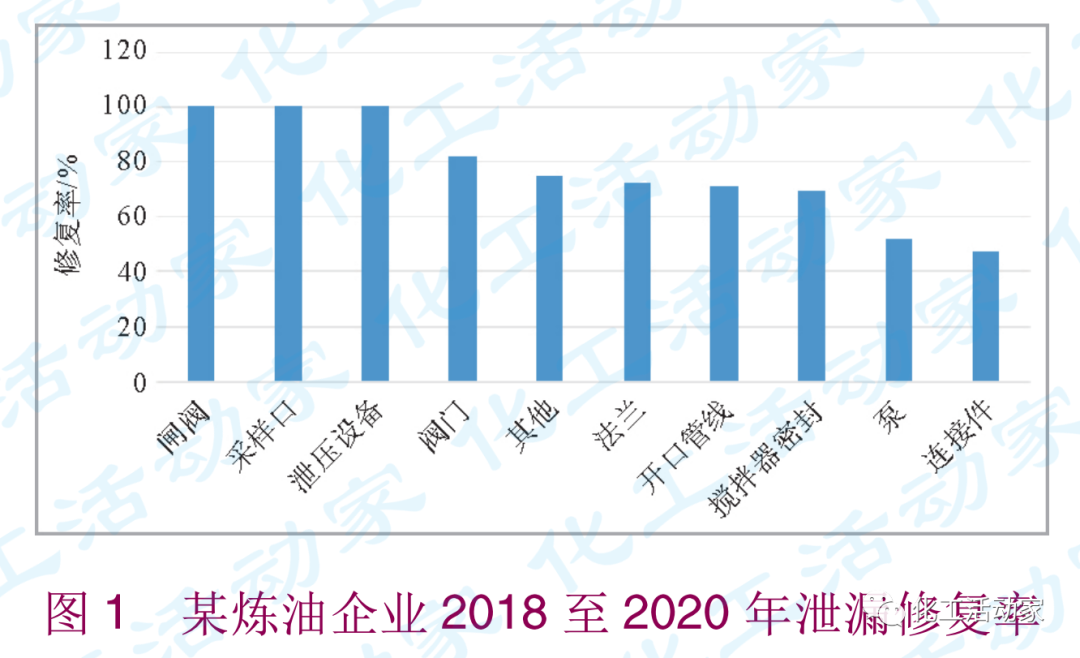

通過統計該煉油企業3年來泄漏修復情況(圖1)，大部分超標泄漏密封點的維修可在裝置不停工條件下完成，泄漏修復率達到70%以上，修復手段一般包括簡單的緊固、增加堵帽、更換墊片、更換填料或密封等。

通過持續的泄漏檢測修復過程，對已有泄漏檢測結果和泄漏修復情況對比分析，可以比較特定介質對于不同密封形式及材質的滲透速率差異，從而篩選出與特定介質較適合的密封形式、材質甚至優秀生產商，為設備選型提供技術參考。如氣體分餾裝置液態烴機泵原為單級密封形式，常規檢測結果泄漏多次超標(最高超過100000×10-6)，更換密封后效果不理想。將密封形式改為串級密封后，有效解決了單級密封易泄漏超標問題，本質上減少了設備動靜密封泄漏的產生。

泄漏檢測與修復成效評估

1

環境效益

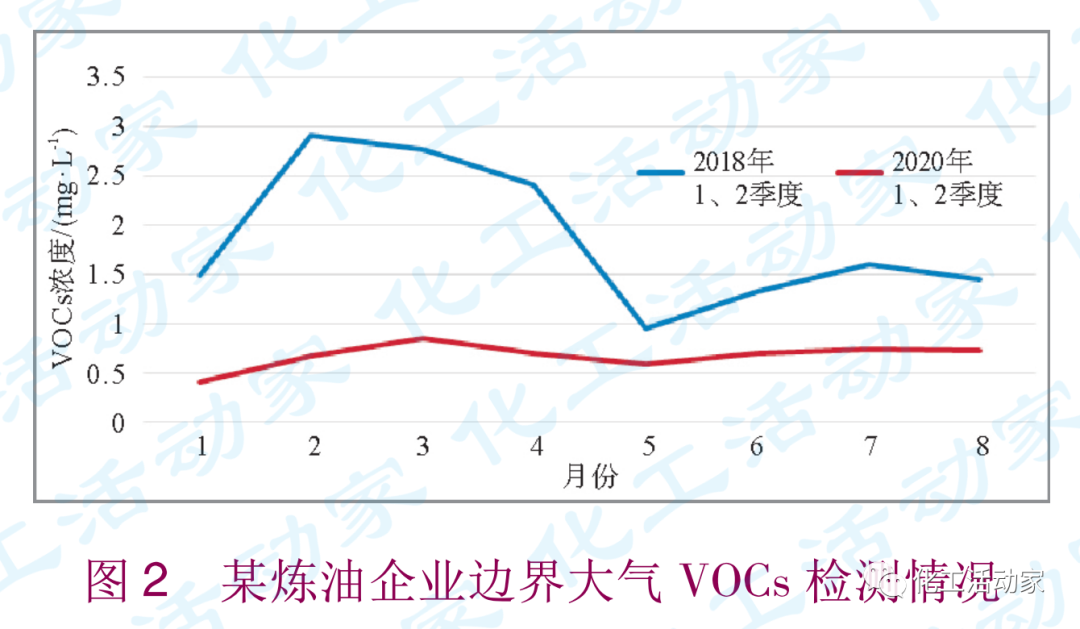

某煉油企業2015年完成首輪泄漏檢測與修復后，2017年7月開始按照GB31570-2015《石油煉制工業污染物排放標準》設備與管線組件泄漏污染控制要求開展泄漏檢測與控制。對比2018至2020年企業邊界大氣第三方檢測檢測情況(圖2)，可以看出，自開展LDAR工作后，該企業邊界大氣中的VOCs濃度明顯降低，且趨于平穩。說明企業開展LDAR工作，能夠從根本上改善企業周邊大氣環境質量，減少異味投訴。

2

經濟效益

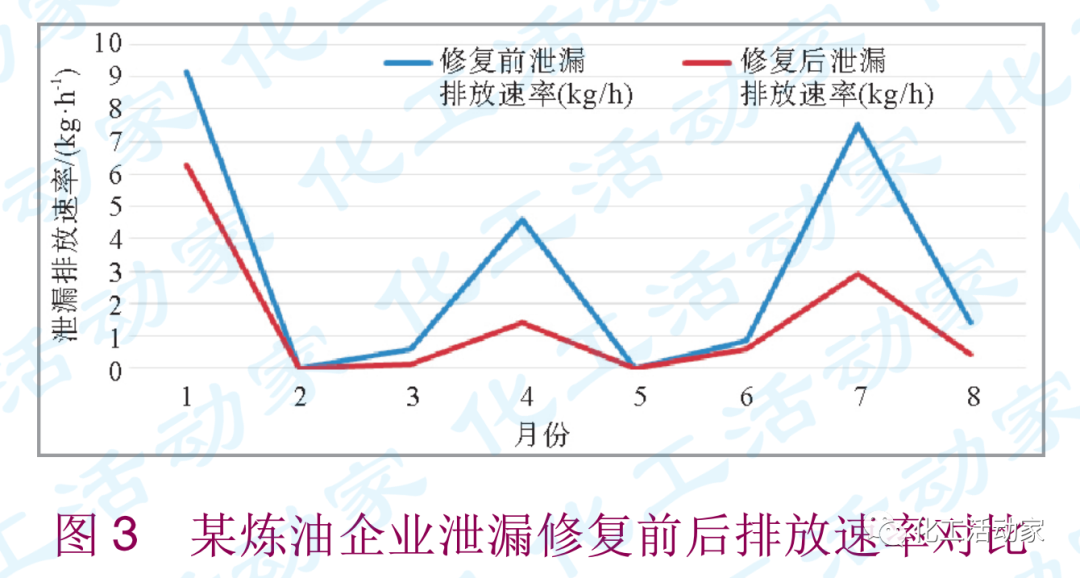

根據《石化行業VOCs污染源排查工作指南》設備動靜密封點泄漏VOCs污染源排查方法中的相關方法，對該煉油企業2020年度泄漏點修復前后的排放速率進行核算。泄漏點經修復后泄漏排放速率整體下降明顯(圖3)，修復后的平均減排比例達到52.13%。通過對泄漏點維修后的效果進行評估，泄漏點修復后的揮發性有機物減排12.92kg/h，核算減排效果明顯，具有一定的經濟效益。

結論及建議

a)從該煉油企業泄漏率統計數據看，煉油企業密封、泵及開口管線是比較容易發生泄漏的密封部位；從泄漏排放量統計數據看，泵、閥門和法蘭等密封點泄漏對揮發性有機物泄漏排放量核算的貢獻較大。

b)通過漏點修復情況可以看出，大部分漏點都可以在不停工的情況下實現修復，泄漏減排效果明顯，具有一定的經濟效益；實施泄漏檢測與修復，不僅能夠改善區域異味及周邊環境質量，產生一定的社會效益，也能及時發現并消除泄漏隱患，實現設備安全、可靠、經濟運行，減少因泄漏導致的生產安全事故。

c)對于泄漏檢測與修復工作，可以采取成立專職化檢測小組負責泄漏檢測和廠區網格化檢測工作等措施，對重點裝置、重點區域增加檢測頻次，并根據工作結果實施績效考核，強化泄漏檢測與修復工作效果；同時可以將泄漏修復率及完成時效、惡臭異味控制有效率納入小指標競賽活動，在提高基層單位參與泄漏檢測與修復工作積極性的同時確保工作質量。
