1 引言

結構化網格只能包含六面體，結構化網格在拓?fù)浣Y(jié)構上是均勻的網格，單元之間有規則的連接，這樣使得復雜外形的邊界網格難以生成；而非結構化網格可以包含四面體，沒有規則的拓?fù)浣Y(jié)構，網格節點的分布是隨機的。相對而言，結構化網格比非結構化網格能提供更精確的應力計算結果，但非結構化網格的生成速度要快得多。FLAC3D使用2D Extruder可以產生相對簡單的非結構化網格，對于復雜的幾何形狀，使用Griddle生成網格(Griddle---FLAC3D和3DEC的高級網格劃分工具)。這個筆記試驗了Griddle生成FLAC3D和3DEC的非結構化網格。

2 Griddle組件

Griddle是Rhino的一個插件, 其主要用途是為FLAC3D和3DEC模型進行網格劃分。基本的工作原理是在Rhino生成幾何形狀的基礎之上，Griddle進行表面網格和體積網格劃分，然后輸出為網格數據文件。Griddle共有10個可操作的組件，如下圖所示。這10個組件從左到右分別為：

(1) BlockRanger (BR) 對實體劃分成結構化的六面體網格

(2) GInt 對表面網格相交的部分進行調整,

(3) GSurf 非結構化的表面網格劃分，以指定的參數創建非結構化表面網格

(4) GVol 非結構化的四面體/六面體為主的網格劃分

(5) GHeal 一組用于識別和修復表面網格問題的工具

(6) GExtract 一組根據用戶指定的準則提取部分表面網格的工具

(7) GExtend 一組用于沿指定邊界擴展表面網格的工具

(8) GExtrude 一組沿其邊界擠壓表面網格的工具，用來創建一個密封的區域

(9) NonManifoldMerge---Rhino命令合并表面網格，創建單一的非流形網格

(10) ColorizeObjects---為對象分配隨機顏色

為了產生非結構化網格，需要使用GSurf和GVol這兩個組件。

3 產生非結構化網格

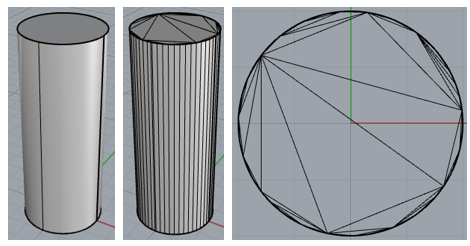

(1) 首先需要產生出幾何形狀，Rhino的操作方式與AutoCAD的操作方式基本相同。使用_Cylinder命令產生一個半徑為2，高度為10的圓柱體，使用_Mesh命令三角化圓柱體的表面，

網格的密度可以根據下面的顯示框調節。

(2) 使用_GSurf命令重新劃分初始的三角形網格。GSurf共有5個選項, 設置前三項的值，后兩項保持默認值：

Mode=QuadDom

MinEdgeLength=0.5

MaxEdgeLength=0.5

RidgeAngle=20

AdvancedParameters

(3) 使用_GVol命令產生體積網格。GVol共有4個選項：

MeshSettings=Tet

OutputFormat=FLAC3D

FormatType=Binary

AutoOutputName=N/A

設置MeshSettings的Mode=HexDom，其它選項保持默認值：

Mode=HexDom

MaxGradation=0.5

TargetSize=0

Optimization=5

ShapeQuality=0.75

IniErrorCheck=Yes

產生的網格文件默認值為cylinder_GVol_Binary.f3grid，共生成1433個單元和1542網格點。值得注意的是，雖然我們?cè)O(shè)置要生成六面體單元(HecDom)，但實際生成的不完全是六面體，

六面體: 1095 (76.41% of total, 94.58% of volume)

棱柱體: 69 (4.82% of total, 2.56% of volume)

金字塔體: 155 (10.82% of total, 2.10% of volume)

四面體: 114 (7.96% of total, 0.77% of volume)。

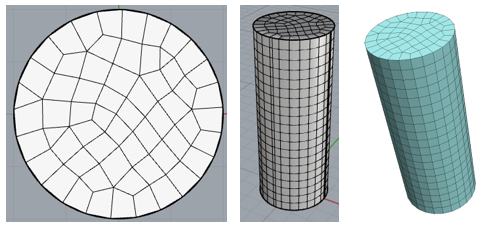

在FLAC3D中輸入生成的網格，如下圖所示。

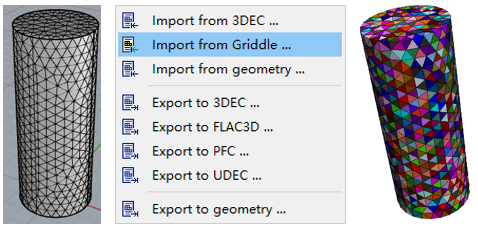

(4) 對于3DEC，Griddle不能輸出六面體單元，只能輸出四面體單元，由于默認的文件格式是二進制文件，因而在3DEC中導入的速度比使用block zone list poly 命令輸入的速度要快很多(將單元zone轉化為四面體tetrahedron---block zone list poly (BBM); 粘合塊體模擬BBM---Bonded Block Modeling)。
