基于無線充電的應用和開發現在進入成熟期，對應的方案可以應用再非常多的場景。 這次拆解的就是和鼠標墊結合的場景。 經過初步拆解，其實更多的核心是無線充電器。 這個過程需要結合無線充電協議和電磁耦合的基礎理論。

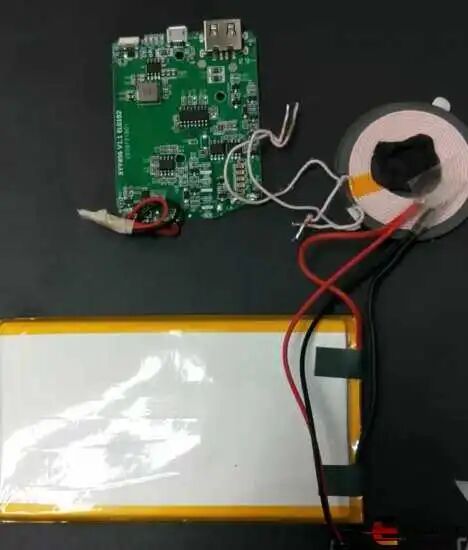

先看一個以前拆解的應用在充電寶的無線充電解決方案的模塊，包括2個無線充電線圈，1個可充電電池，具體實現不在此詳解。



拆解 雷柏V10RGB幻彩背光游戲鼠標硬墊 具體參數和效果可以在某東上搞定，看著還是挺高大上的，不過，拆完后大家就有體驗了。

比較某大牌的神奇說明，就知道這個還是一個良心價格。不怕貨比貨就怕拆拆拆。具體使用也很簡單，就是放到指定位置就可以開始充電，還能提示移動到線圈正對中的位置提高效率。另外的燈光控制看著很炫，不過設計簡單而又巧妙，和充電的功能是獨立的一塊PCB。

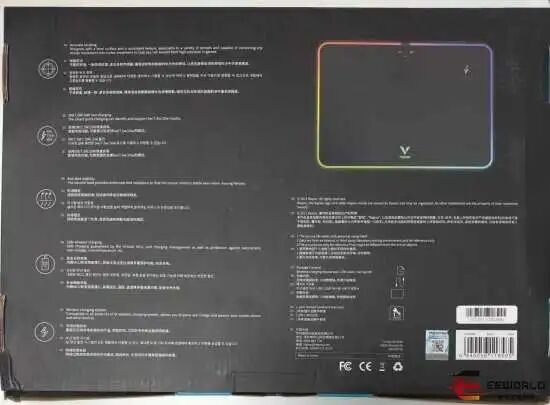

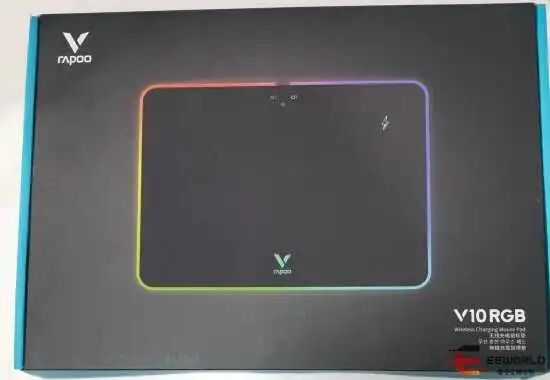

從收貨開始

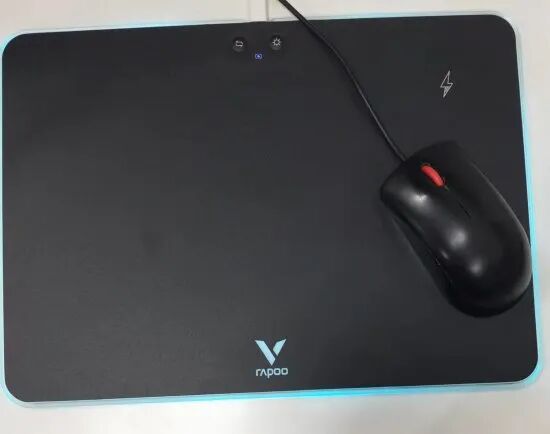

連上鼠標，感覺還是不錯的，就是比較厚。拆開后就知道，這個厚度是由充電線圈決定的。

開拆

從反面的乳膠墊開始，拆解非常友好，采用大面積的點狀雙面膠，穩定可靠。只需要揭開一部分就揭曉整個答案。

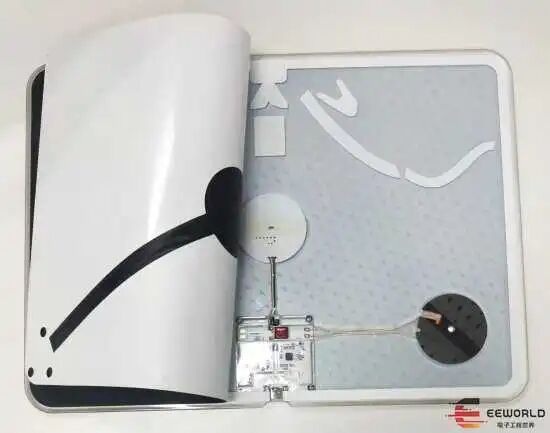

一圖勝千言，都不用再解釋了。唯一的問題是如何再周邊構造幻影彩燈效果呢，這里設計還是很巧妙的，注意周邊白色的條形標記，其實百思得其解后，感覺還是不錯的。

另外完全取下來需要從正面拆，為什么，在拆的時候不清楚，拆完后就明白了。這里需要形成完整的平面支撐，那么就要充分利用PCB更平的一面面向開孔，有焊接元件的面向亞克力板，避免凹凸不平。

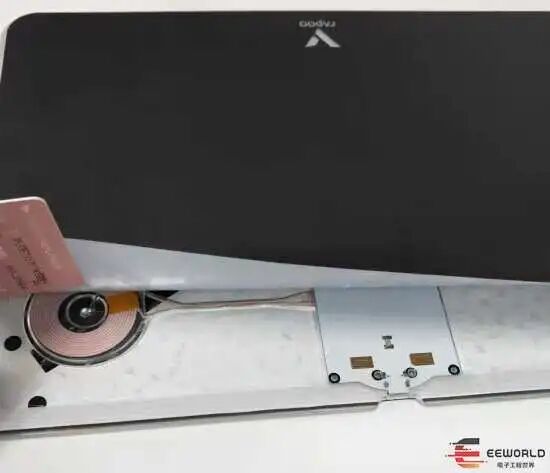

正面拆起來相對難一些，不過也很友好，用信用 卡片輕輕邊移動邊揭開，顯示觸摸按鍵的PCB裸銅區域就顯示出來，整個是平的。

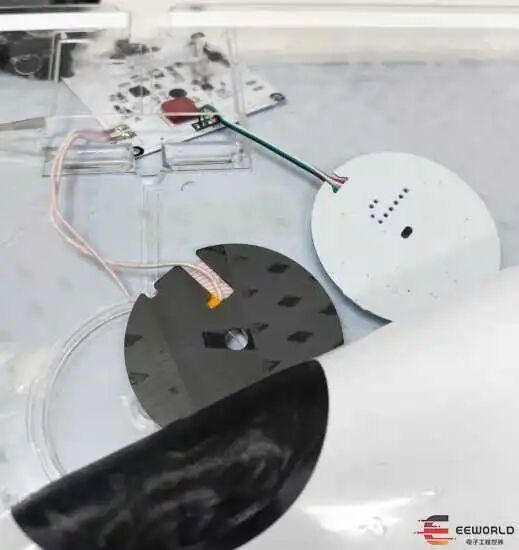

同時揭開硅膠的另一面，就可以沿著一個槽整體取出，

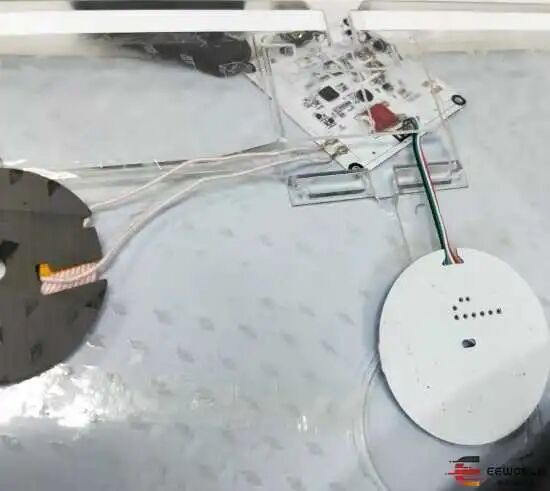

放大再看看

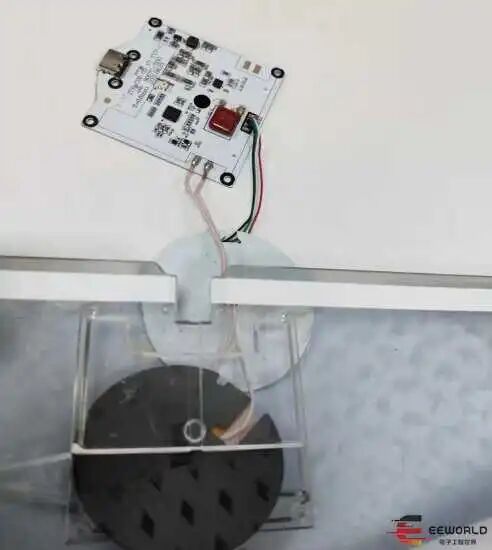

取出來

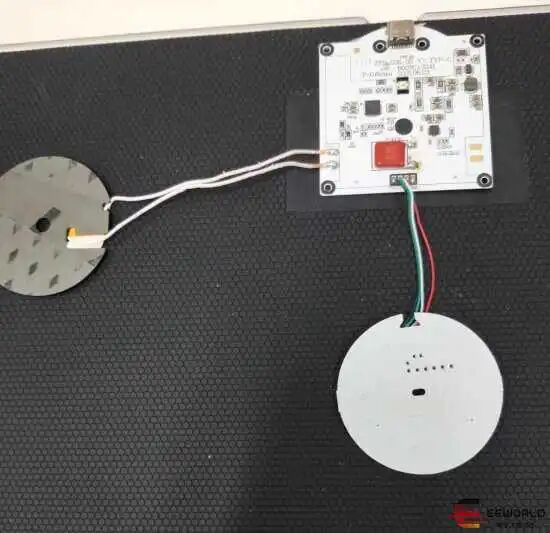

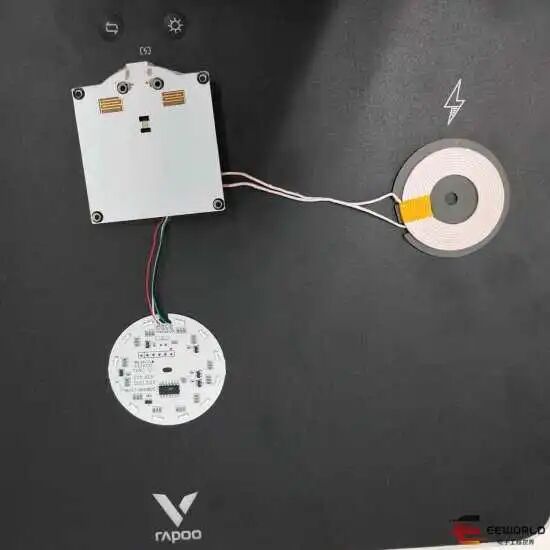

取出來后正反方向都擺在近似的位置，答案就更清楚了。在京東客服下有差評說只有若干位置可以充電，體驗不好，那么其實正常，就是這么設計的。



一些關鍵點

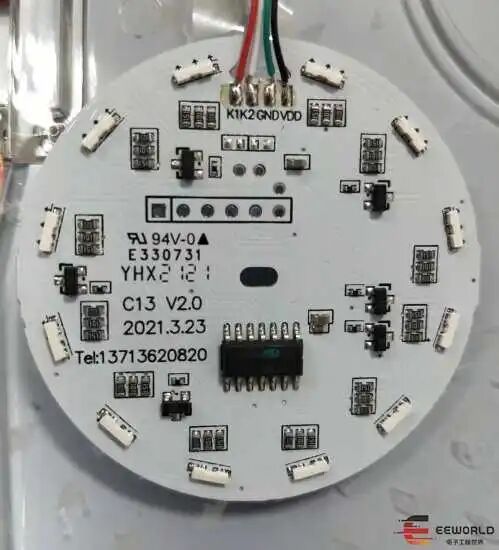

首先仔細分析照明驅動板

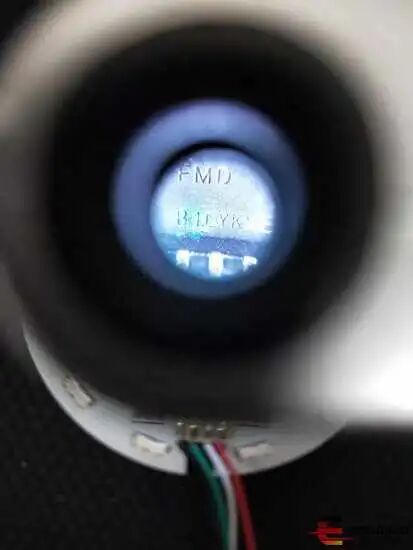

其中使用了FMD-B1DYKME

這個驅動水平發光的RGB三色燈向周圍有序控制發光，在編譯呈45的漫反射面上散射，其中底部的白色條能再次反射并避免光沿著底盤露出，是充分利用了光學特性的設計，避免在周圍再引線并固定LED燈。

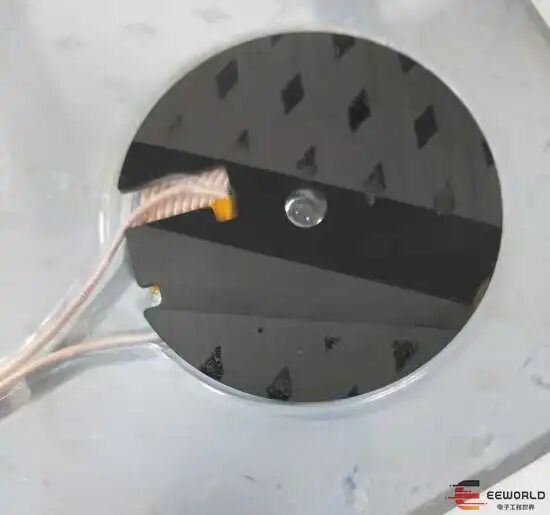

天線是帶底面磁體的，非常脆，在拆解的過程中以為強度夠大，不小心搞碎了一個。最早出現的無線充電線圈是空心的，增加磁體后提高了能量密度，但是也增加了損耗。

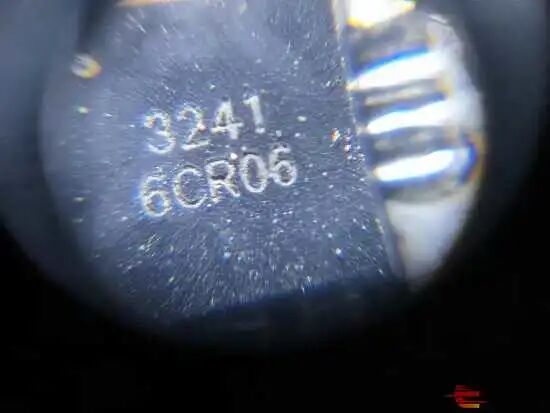

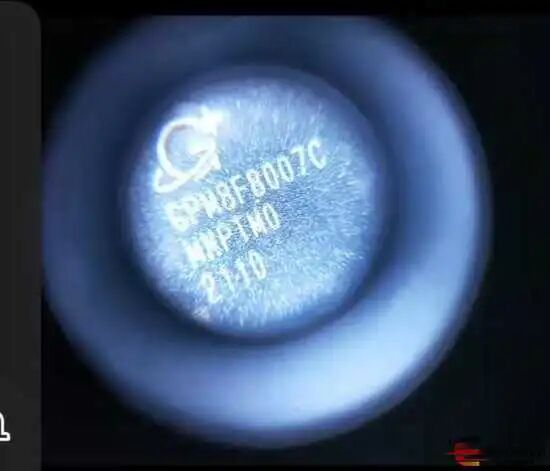

無線充電部分的控制芯片和功率芯片如下

網上搜了一下，相關搜索有GPM8F8008C15W無線充凌通方案，但是沒有找到這款芯片，這個就是一個專業的無線充電芯片，應該還有比較多的綜合功能。



拆解完畢，整個設計的完整性好，也很容易還原，從設計看，核心還是需要外接電源的無線充電，這個解決方案是一個單獨的系統，可以用在不同的系統，如自動充電機器人等。不過，加上鼠標墊可以提高應用場景豐富度，也是一個比較機智的商業選擇。
