過去我們總說：隨著汽車的功能增加，汽車中ECU的數量也越來越多，在豪華車上甚至可以達到80多個ECU。 但是在整車電子電氣架構變革的當前，汽車ECU數量會有什么變化，以及傳統車企在架構升級過程中會有哪些考慮呢？

首先 ID.4、Model Y、Mach E的ECU數量分別為52、26、51，可以明顯的看出，特斯拉的集成度高很多，這主要是因?yàn)樘厮估瓕⒈姸嘈⌒虴CU的功能集成到域控制器中，比如將車門、車窗、車燈、后視鏡等的控制策略集成到LBCM LH和BCM RH中。

而福特和大眾復用了很多小型ECU 。雖然復用了不少ECU，但是大眾在電子電器架構的升級過程中，已經做了很大的更新，圖1是奧迪e-tron與ID.4的電子電器架構，可以看出巨大的變化。另外復用也是基于成本、開發時間、開發風險的權衡，還記得在ID.3剛上市時，出現了眾多軟件bug，而且ID系列與Model 3的亮相時間差不多，分別在2017、2016年，但Model 3在2017年7月就開始交付，而ID.3在2020年才開始交付。

從馬斯克的自傳中可以看出其工作節湊：

那天是周六，停車場卻停滿了車。在特斯拉的辦公室里，幾百名年輕人正在工作，有些人在電腦上設計汽車部件，另一些人則在用自己辦公桌上的電子設備做實驗。每隔幾分鐘就能聽到馬斯克爆發出響亮的笑聲，響徹整個樓層。當馬斯克走進我等候的會議室時，我對他說看到這么多人在周六上班很令人驚嘆。馬斯克卻對此不以為然，抱怨說最近周末工作的人越來越少“我們變得越來越散漫，”馬斯克回復道“我剛剛正準備發封郵件。我們太散漫了。”

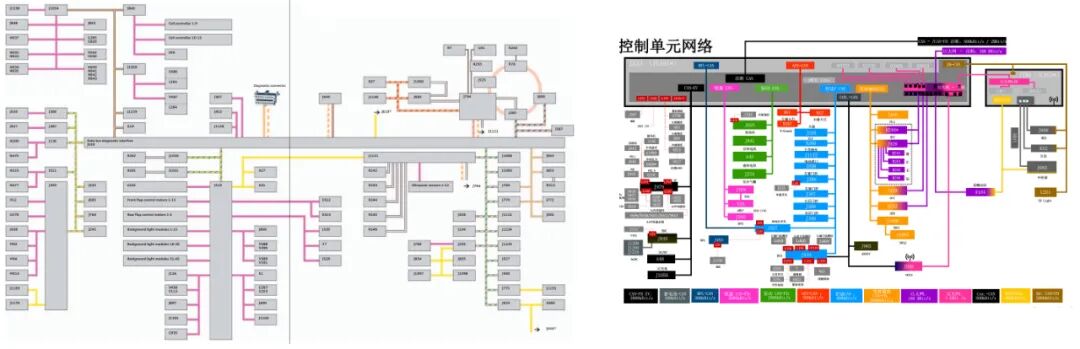

圖1 左邊為奧迪e-tron網絡架構 右邊為ID4的網絡架構

在各類總線的數量也各有差別 ，如圖2所示，其中ID.4的架構中采用了大量的100M以太網，而特斯拉的Lvds總線居多，這主要是因?yàn)樘厮估瑼utopilot采用的視覺方案，攝像頭居多，攝像頭的數據通信采用的是Lvds，所以Lvds總線居多。

有一點需要注意的， 特斯拉的部分CAN總線具有CANFD的功能，但是在靜態測試時，CAN總線速率為500kb/s ，因此猜測特斯拉可能在軟件升級過程中時使用CANFD，提高速率至2M/s，降低刷寫時間，也有可能預留的，后續CAN信號真多，總線負載偏高時，切換至CANFD，這也就是硬件預埋。

最后 ID.4和Mach E的Lin總線相較Model Y多不少， 這主要是因?yàn)椋琁D.4和Mach E復用了不少控制器，類似于雨刷、車門、車窗等都是采用Lin通信的，所以偏多。

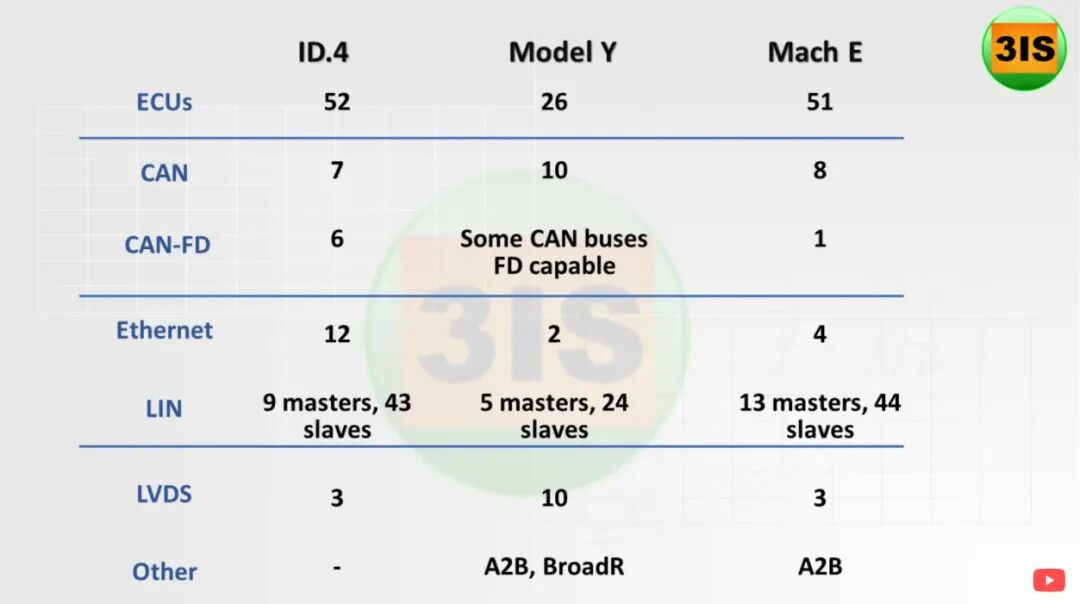

圖2 總線對比

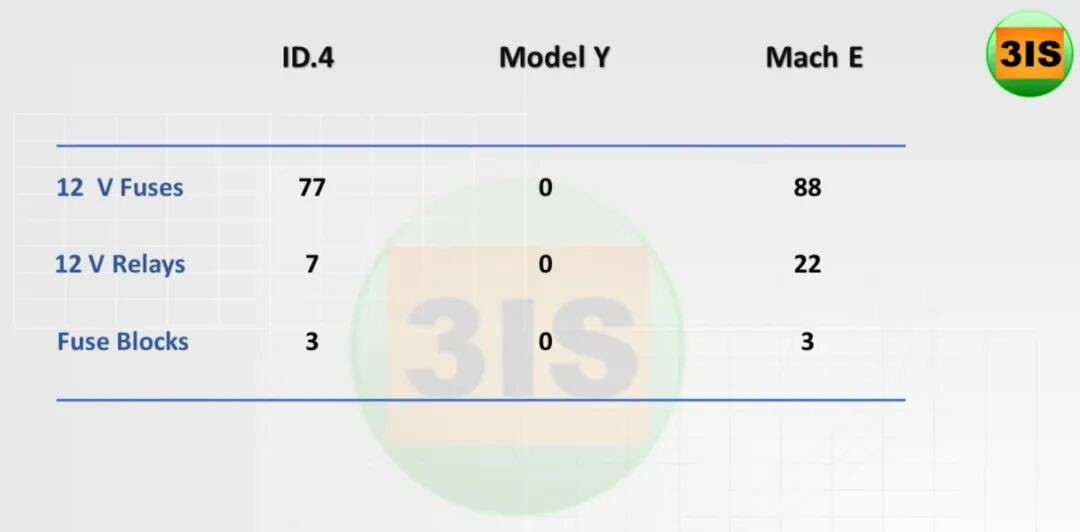

在12V繼電器、Fuse數量方面的對比就更有趣了，如圖3所示。在Model Y上全為0，而ID.4和Mach E數據很大。

對于Model Y為什么全是0？ 其原因是其控制器中有一個FBCM（Power Distribution, E-Fuse VCFront）如圖4所示，這個電源分配實際上和LBCM、RBCM進行分配，它在這里面使用了高邊驅動開關配合采樣邏輯完成電源的保護功能。

FBCM采用了56顆安森美的NVMFS5C426N。在LBCM里面用了16顆的NVMFS5C426N，RBCM用了一顆。其他還有NVMFS5C410NL6顆。這就是E-Fuse的功能。

另外在早期，第一代的roadster甚至取消了12V蓄電池，使用主鋰離子電池組的一部分為配件和燈提供 12V 電壓。但是效果并不理想，因此2010 年特斯拉在 Roadster 2.0 中改用單獨的 12V蓄電池。

而在ID.4和Mach E中 依然采用傳統方式 ，前艙有一個獨立的繼電器盒，而有趣的一點是，Mach E其實將大部分電源保護功能也集成到控制器中了，僅有少部分還在使用，其它僅僅是做最后的防線。

圖3 三者繼電器、Fuse數量對比

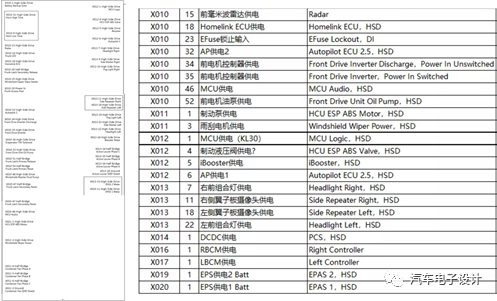

圖4 Model 3的FBCM(來源汽車電子設計)

在整體網絡架構中，雖然都采用域控架構理念， 但是還是有些不同， 三者的網絡架構示意圖如圖5、6、7所示。

其中大眾和福特的網絡架構基本上一樣，Tesla 架構下ECU通信先到Autopilot，在接到網關，這明顯增強了Autopilot掌握信息的優先級。

另外從這圖中看著看到一個小細節，大眾和福特使用的是16路的SAE J1962的OBD口，而特斯拉采用的不是，其根本原因是電動車沒有OBD或EPA法規要求，而福特特大眾沿用了之前的方案，而特斯拉則摒棄了，換成獨有的接口。

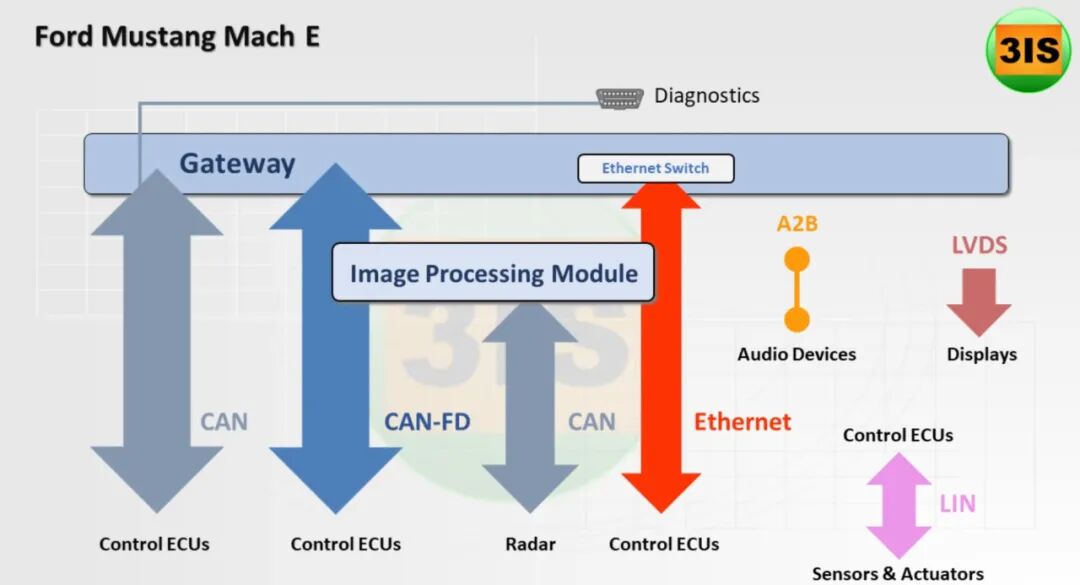

圖5 福特Mach E的網絡架構

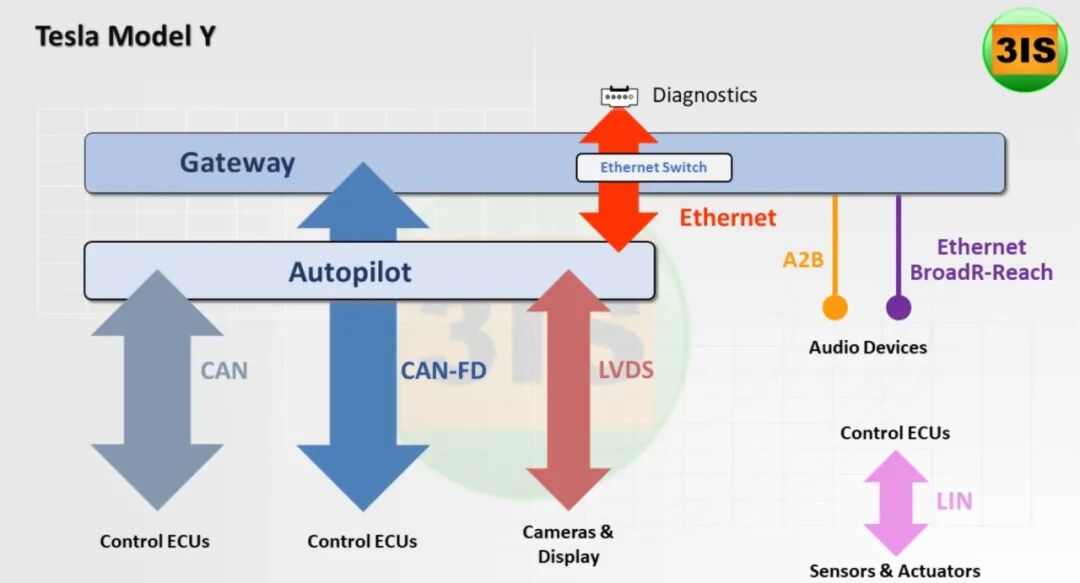

圖6 特斯拉Model Y網絡架構

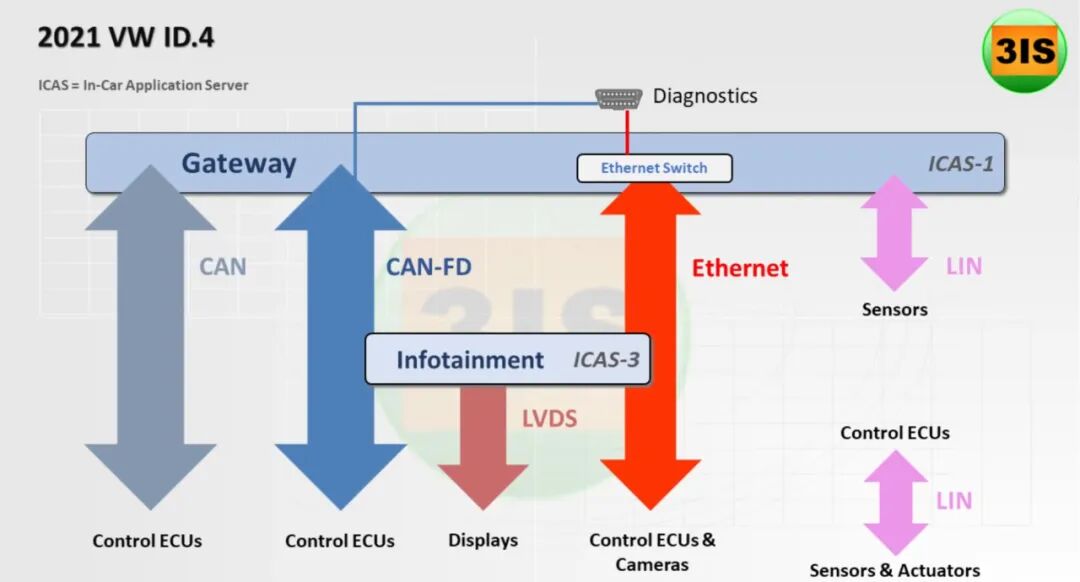

圖7 大眾ID.4的網絡架構

最后說到哪種架構最好，沒有簡單的答案，因?yàn)檫@取決于目標和約束。成熟的 OEM 有很多解決方案可以重復使用以降低研發成本，盡管它們不一定是最好的。特斯拉作為新勢力，沒有包袱，加上馬斯克大膽的創新，造就了特斯拉成為行業標桿。
