概述

旋轉機械在各行業中應用廣泛，其中許多設備在生產流程上都至關重要，一旦出現故障，會帶來巨大的經濟損失。加強對這類設備的監測診斷，對于提高設備的安全性和可靠性，降低運行維護成本具有非常重要的作用。旋轉機械故障診斷方法大體分為以下3類，即基于物理模型的方法、基于信號處理的方法、基于數據驅動的方法：

1. 基于物理模型的方法主要是獲取設備上的數據信號，并用最初建立的模型對數據處理結果進行分析，從而得到機組的故障診斷情況。但通常需要深入了解機器的工作機理，難以建立起現代復雜機械設備的精確物理系統，特別是在動態、噪音大的工作環境下。

2. 基于信號處理的方法通過信號處理實現信號降噪，旨在探索先進的信號去噪和濾波技術，突出故障特征信息。但特征頻率的計算往往需要相關的設備知識，實體故障表征理論和數學基礎是其前提。依賴專家進行診斷，可移植性較弱。

3. 基于數據驅動的方法，在不了解系統的學習和物理模型的情況下，僅利用檢測到的狀態監測信號結合歷史數據或外來遷移數據，分析提取特征信息，對系統進行故障診斷和性能評估。該方法即不需要大量的領域?qū)＜抑R和知識的表達式推理機制，也不需要建立精確的復雜系統模型，是當下智能診斷的研究熱點。

DTEmpower是天洑軟件通過對工業企業數據建模需求的深度挖掘而自主研發的一套針對工業用戶的圖形化數據建模平臺。它圍繞數據清理、特征提取、特征選擇和模型訓練等數據建模的各個環節，提供有大量算法，通過針對特定場景下算法的深度研發，利用智能調度引擎和超參優化等技術，提高模型質量的同時，降低了對用戶數據建模經驗的要求。DTEmpower針對旋轉設備故障診斷有一套完備的智能診斷方案。

DTEmpower簡介

DTEmpower 是一套針對工業用戶的圖形化數據建模平臺，所有的數據及模型操作均以工具箱中模塊的形式提供，用戶無需具備編碼能力，通過簡單的節點拖拽與節點連接即可完成復雜的數據建模流程的構建。

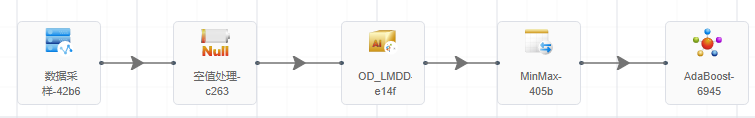

圖1  DTEmpower平臺數據建模流程示例

DTEmpower 圍繞數據清理、特征提取、特征選擇和模型訓練等數據建模的各個環節，在工具箱中以控件的形式提供了上百種常用算法和數種先進的自研算法：包括8 種數據采樣算法、21 種數據清理算法、6 種數據聚類算法、15 種數據降維算法、6 種數據變換算法、5 種特征選擇算法、11 種線性擬合算法、22 種非線性擬合算法、以及其他搭配控件。

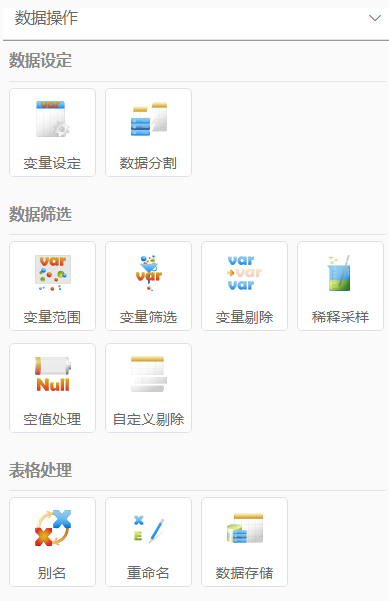

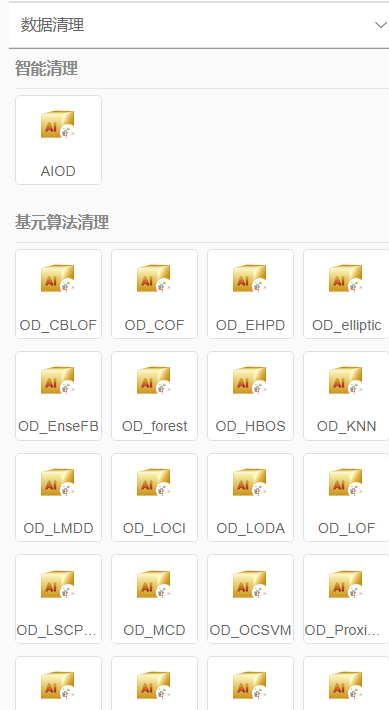

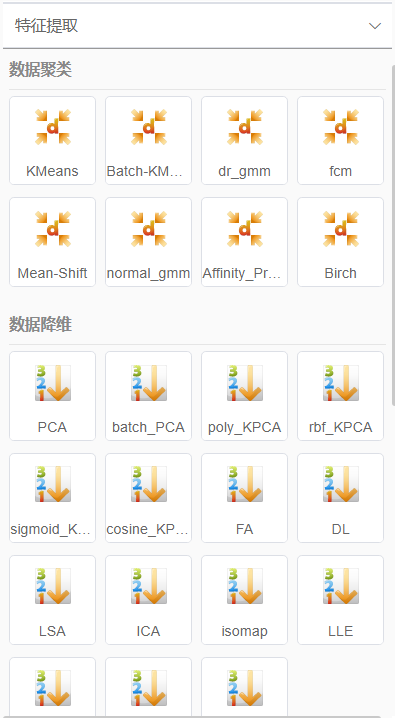

圖2 DTEmpower平臺提供的數據建模算法示例

作為一個開放式的數據建模平臺，DTEmpower提供了針對旋轉機械設備故障診斷場景的定制工具箱，包含數據采集、特征提取和模式分類（故障識別）三大主功能。

數據采集主要對信號進行預處理。特征提取主要對振動信號進行特征加工，挖掘出能反應故障表征的特征量。對于模型而言，特征工程決定模型效果的上限，DTEmpower針對旋轉設備診斷提供了豐富的特征提取功能。時域和頻域分析方法在平穩信號的處理方面優勢突出，而旋轉機械由于磨損和削落等故障產生的振動信號具有強非線性和非平穩特性，這類信號中表征故障特征的時域和頻域參數會隨著時間和頻率的變化而發生變化，時頻分析方法能夠分析信號局部特征的，可以對頻譜隨時間變化的特性進行有效分析。DTEmpower參考這些優秀的行業經驗，提供了包括16種時域特征（如脈沖因子、裕度因子、峭度因子、波形因子偏度和峰峰值等）、13種頻域特征（如重心頻率、均方頻率、頻率方差等）、時頻域特征（如小波能量等），其中時頻域特征可以動態擴增對模型進行改進。

模式分類針對復雜的生產環境，提供了多套模型策略方案。旋轉設備故障診斷當前遇到的最大的難點主要是現場樣本不均衡，故障樣本過少，甚至無樣本情況，數據驅動的模型難以充分挖掘故障信息。針對健康數據和故障數據極端不平衡的問題，DTEmpower提供了豐富的數據增殖算法（如SMOTE、生成對抗網絡等算法），搭配使用監督學習技術構建設備對象的故障類型判別器，對具體現場進行故障診斷；針對故障樣本之間分布不均勻等問題，DTEmpower集成了智能訓練算法 AIAgent，融合了多種采樣及模型訓練策略，使用集成算法提升模型精度和穩定性；同時，針對現場無故障樣本學習的難點， DTEmpower平臺了融合多種設備故障數據庫，采用遷移學習技術（如CORAL、AdaBN、DAAN、DSN等算法），利用遷移學習在模型泛化方面的優點，為復雜機械系統的故障診斷與預測提供新的方法和手段。

DTEmpower故障診斷案例分析

使用東南大學和江南大學故障診斷數據集，基于DTEmpower平臺完成數據建模和故障分類的應用。將原始數據以1000個為一組經過數據清理后進行小波能量特征變換，東南大學數據集中5個類別的樣本數量均為1048；江南大學數據集中3種故障類別各含有1500個樣本，正常類別含有4500個樣本。

然后使用DTEmpower平臺集成的隨機森林（Random Forest, RF）、多層感知機（Multilayer Perceptron，MLP）、AdaBoost和梯度提升樹（Gradient Boosting Decision Tree, GBDT）4種算法對各個數據集中的樣本進行訓練和測試。

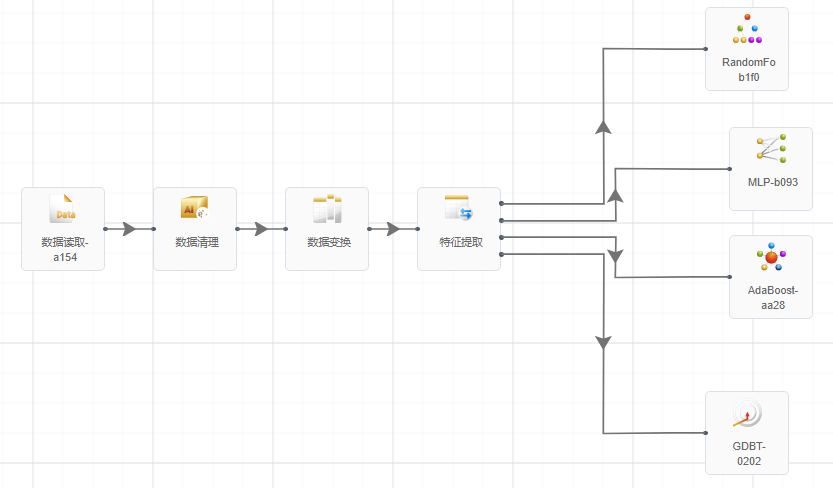

圖3 基于DTEmpower平臺對故障診斷數據集的建模流程

DTEmpower軟件平臺不僅提供了圖形化的數據建模解決方案，而且也可以對建模流程中的各個節點進行超參數配置，然后應用天洑自主研發的超參學習引擎TFAutoML，用于自動尋找最佳超參。

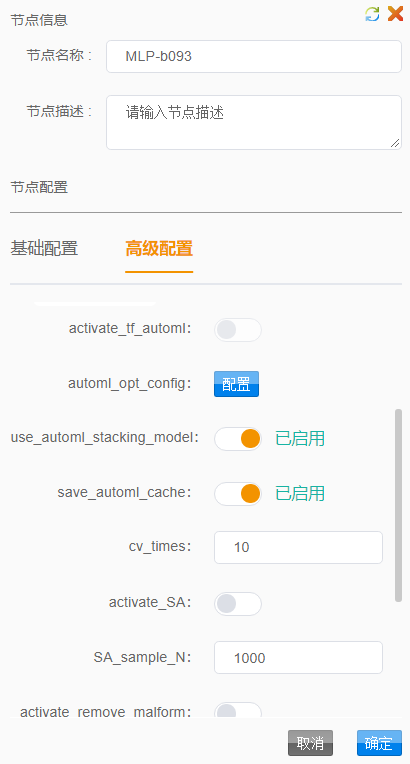

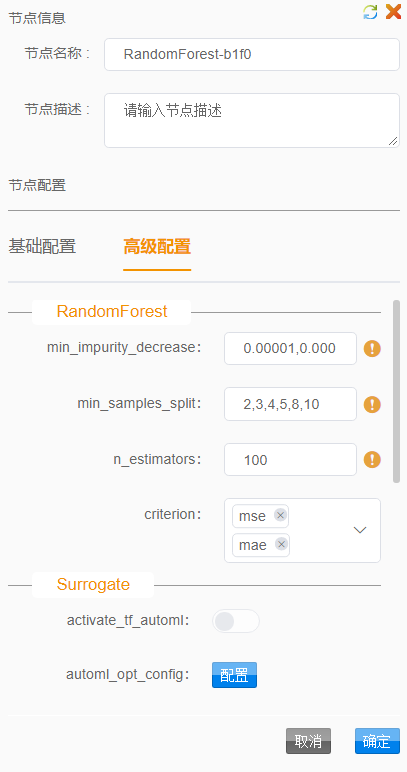

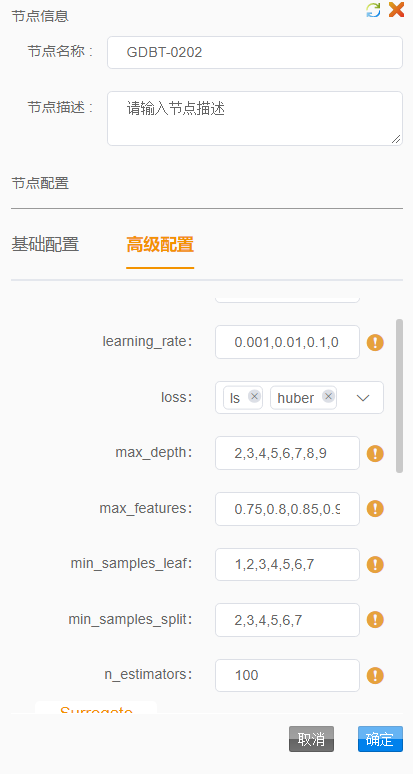

 圖4 基于DTEmpower平臺算法節點超參配置

使用DTEmpower軟件平臺，東南大學數據集在上述4種模型上的分類準確率都能達到99%以上。

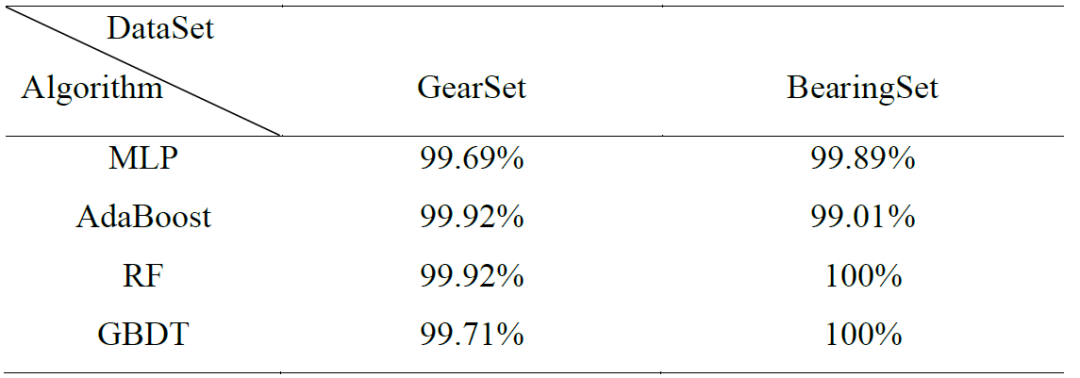

表1 東南大學數據集在4種模型上的準確率

與東南大學數據集相比，江南大學數據集在4種模型上的的分類準確率整體偏低，需要對該數據集進一步探索，以提高其分類準確率。

Algorithm	Accuracy
RF	74.32%
AdaBoost	85.69%
MLP	86.14%
GBDT	89.53%

表2 江南大學數據集在4種模型上的準確率

從兩方面探索提高模型在江南大學數據集上分類準確率的方法：特征工程和智能訓練。特征工程是通過DTEmpower平臺特征提取的參數配置，增加樣本的特征維數；由于正常類別的樣本是其他故障類型樣本數量的3倍，使用DTEmpower平臺提供的AIAgent模塊，實現針對小規模數據集的智能訓練。

圖5 DTEmpower平臺的特征提取和智能訓練

利用AIAgent模型對新樣本訓練測試，分類準確率可以提高到99%以上。

	準確率	準確率提升
原始數據	89.53%	0%
增加特征維數	93.87%	+4.34%
智能訓練	98.57%	+9.04%
增加特征維數和智能訓練	99.26%	+9.73%

表3 江南大學數據集經過特征工程和智能訓練后的準確率

對江南大學數據集進行進一步挖掘，數據集有三個不同工況，分別是轉速600、轉速800和轉速1000。采用AdaBN遷移學習算法分析不同工況下故障識別率，模型訓練中以一個工況作為訓練集，另一個工況作為測試集，對特征權重進行迭代修正，實現泛化的目的。實驗結果如表4所示，可以看出對于無標簽的變工況診斷，模型仍具有較高的分類識別率。

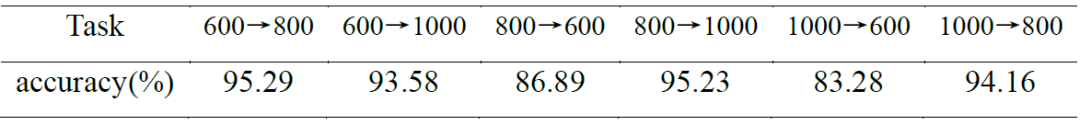

表4 江南大學數據集不同工況遷移學習預測準確率

總結

DTEmpower針對有標簽、無標簽及樣本不均衡等不同場景下的故障診斷均具有很好的診斷效果，為客戶提供了使用簡單、功能強大的實驗平臺，提供特征提取、特征選擇和模型訓練一站式的數據建模解決方案。
