如今，自動駕駛的立體視覺變得越來越流行。計算機視覺領域在過去十年中發展迅猛，尤其是基于深度學習的障礙物檢測和計算機視覺領域。

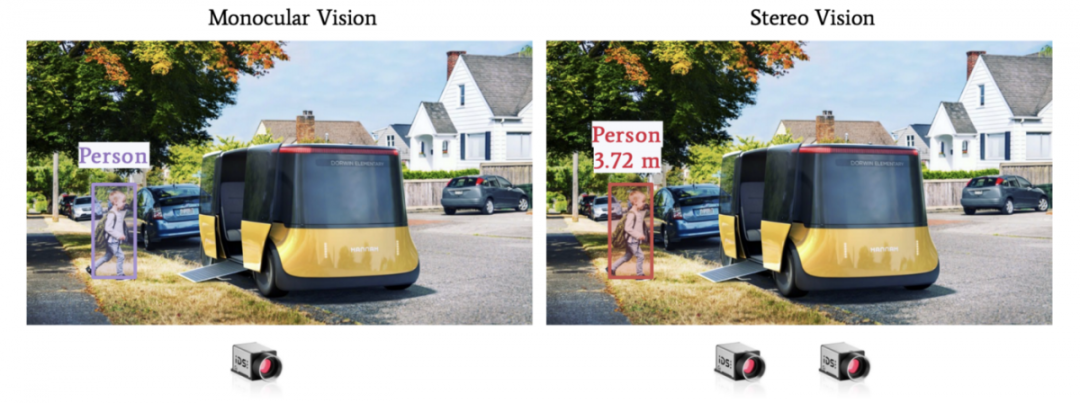

YOLO 或 RetinaNet 等障礙物檢測算法提供 2D 邊界框，使用邊界框給出圖像中障礙物的位置。今天，大多數物體檢測算法都是基于單目RGB相機，無法返回每個障礙物的距離。
為了返回每個障礙物的距離，工程師們將相機與激光雷達(光探測和測距)傳感器融合，利用激光返回深度信息和傳感器融合技術融合計算機視覺和激光雷達的輸出。
這種方法的問題是使用了昂貴的激光雷達。工程師巧妙地利用對齊兩個攝像頭并使用幾何形狀來定義每個障礙物的距離：我們稱之為偽激光雷達。
偽激光雷達利用幾何圖形來構建深度地圖，并將其與目標檢測相結合，以獲得三維距離。
實現深度估計的五個步驟：
通過兩個攝像頭，我們可以獲得物體的距離。這是三角測量的原理，也是立體視覺背后的核心幾何。下面是它的工作原理:
1、立體校準-檢索相機的關鍵參數；
2、對極幾何-定義我們?cè)O(shè)置的三維幾何；
5、障礙物距離估計- 在 3D 中查找對象，并與深度圖匹配。
在本文中，我們將學習如何執行這 5 個步驟來構建 3D 對象檢測算法，目標是對于每個對象，我們可以估計 X、Y、Z 位置。
01.立體校準—內部和外部校準
當你在網上看任何圖片時，很可能相機已經被校準過了。每個相機都需要校準。校準是指將具有[X,Y,Z]坐標的3D點轉換為具有[X,Y]坐標的2D像素。
這一步的輸出很簡單：我們需要相機的內在參數和外在參數。這些將在稍后用于檢索距離。
圖像是如何產生的？

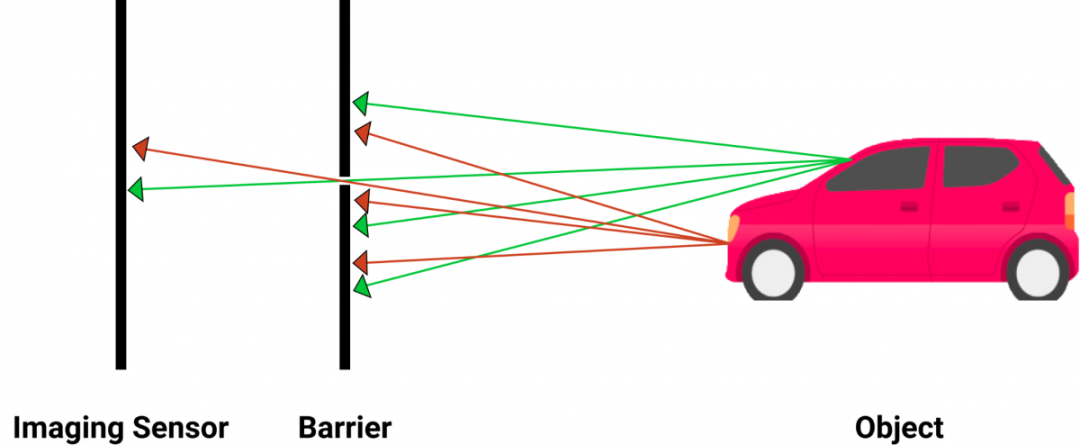

當前相機使用針孔成像原理，用一個針孔讓少量的光線穿過相機，從而獲得清晰的圖像。
相機還可以使用鏡頭來變焦，獲得更好的清晰度。如你所見，鏡頭位于距離傳感器f的位置。這個距離f稱為焦距。
前面提到相機校準的目標是找到合適的內部和外部參數。我還說過，校準的目的是幫助我們?nèi)∫粋€(gè)3D Point，并將其轉換為Pixel，從而創建一個圖像。

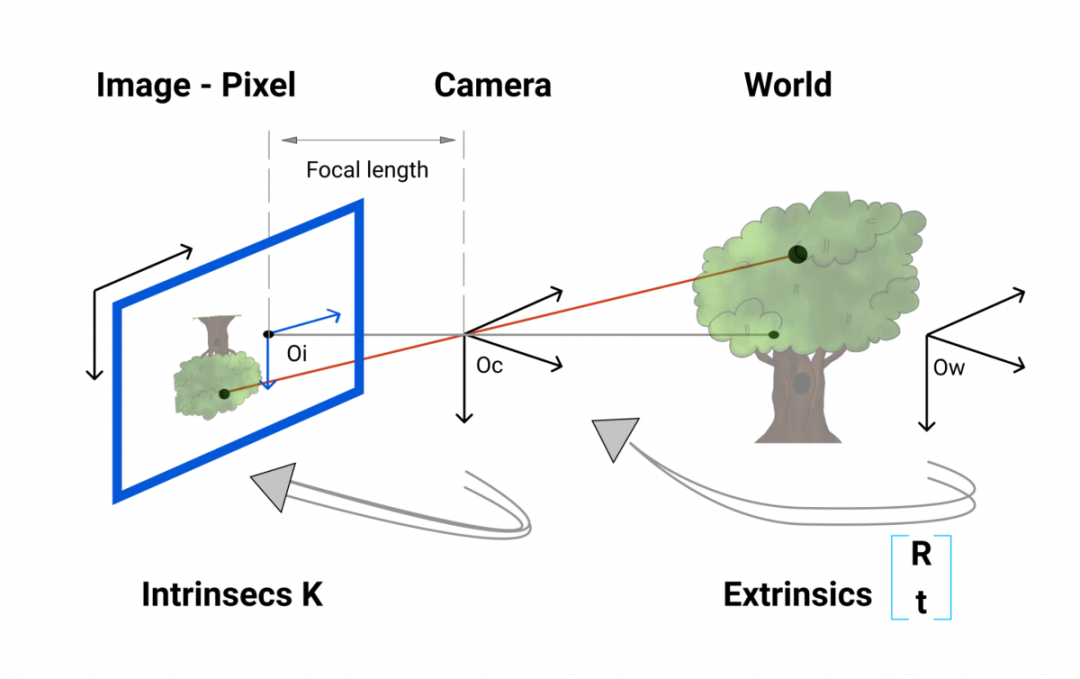

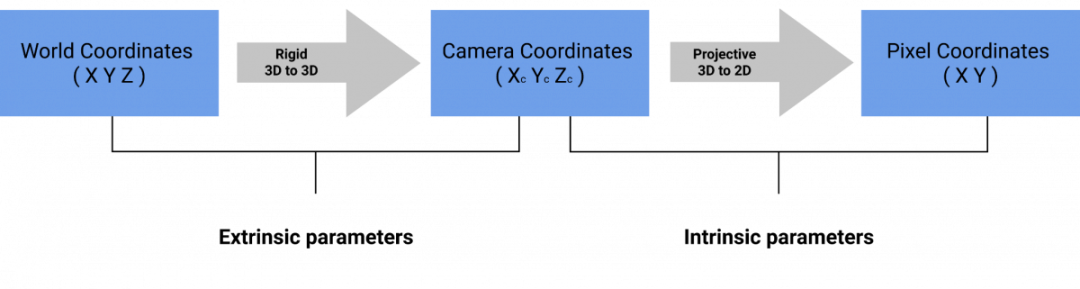

因此，以下是相機校準在一張圖像中的工作方式：

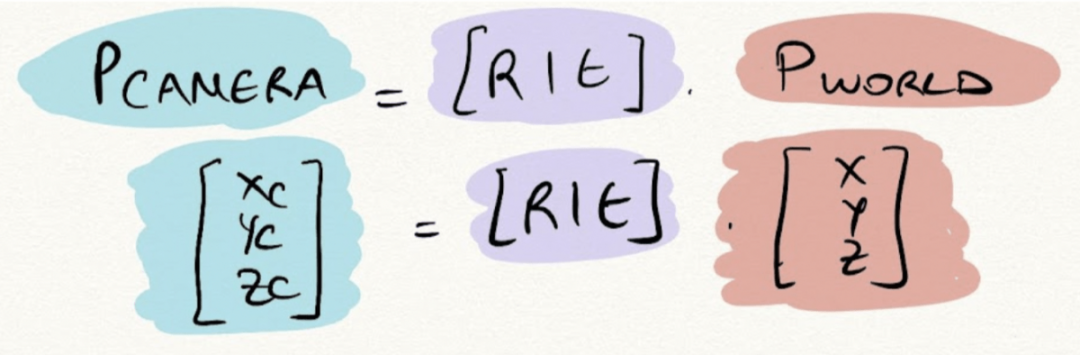

外部校準是從世界坐標到相機坐標的轉換。我們通常說“這是一個特定坐標系中的 3D 點。如果我們從相機框架看，這個點的坐標是什么？”。世界中的一個點被旋轉到相機框架，然后轉換到相機位置。外部參數稱為 R（旋轉矩陣）和 T（平移矩陣）。
內部校準

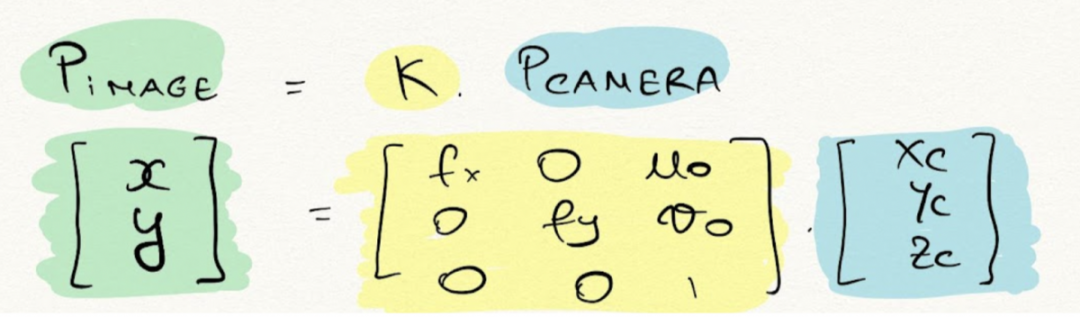

內部校準是從相機坐標到像素坐標的轉換。一旦我們有了 3D 點，我們就會使用內在參數將這個 3D 點轉換為像素，內在參數是我們稱為 K 的矩陣。
這是世界坐標到圖像轉換的公式：
K為本征矩陣。它由f，焦距和(u,v)光學中心組成:這些都是內在參數。

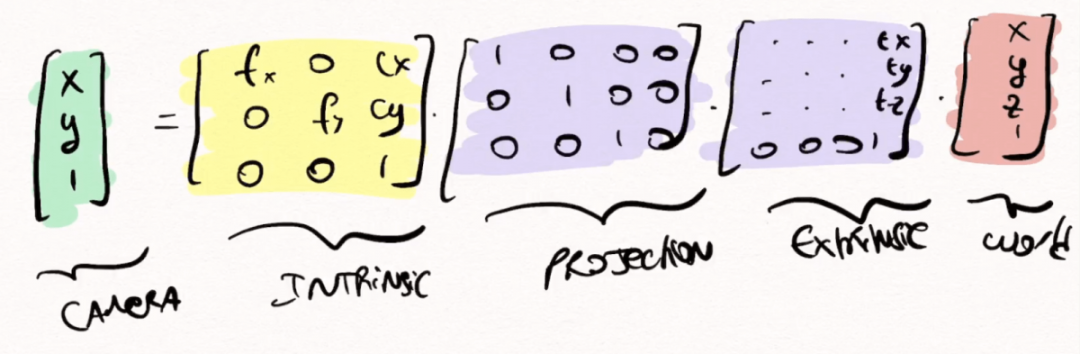

最終公式：
所以，我們現在知道，給定世界上的一個點，我們可以使用外部校準將其轉換為相機幀，然后使用內部校準將其轉換為像素。
你可以注意到，外部矩陣已經被修改了，這是因?yàn)榫仃嚦朔ㄐ枰仃囆螤顏?lái)匹配，因此我們轉向了齊次坐標。
接下來，讓我們看看它如何與 OpenCV 配合使用。
相機校準：立體視覺和 OpenCV

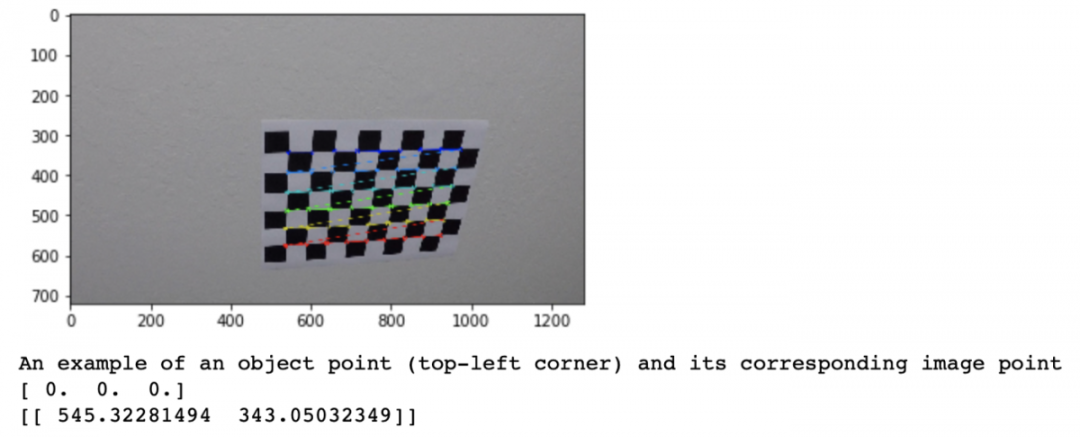

通常，我們使用一個棋盤和自動算法來執行它。我們告訴算法棋盤上的一個點(例如:0,0,0)對應于圖像中的一個像素(例如:545,343)。
為此，我們必須用相機拍攝棋盤，獲取一些圖像，校準算法通過最小化最小二乘法的損失來確定相機的校準矩陣。

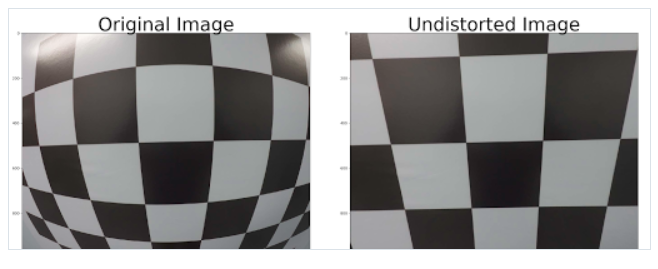

通常，為了消除圖像失真，需要進行校準。針孔相機模型包括一個失真，“ GoPro 效應”。為了得到校正后的圖像，需要進行校準。畸變可以是徑向的，也可以是切向的。校準有助于消除圖像的扭曲。
在校準過程的最后，你有兩個校正圖像的參數K, R，和T:
立體視覺是基于兩幅圖像尋找深度信息。
我們的眼睛就像兩臺相機。他們從不同的角度獲取圖像，計算兩個視角之間的差異，并建立一個距離估計。

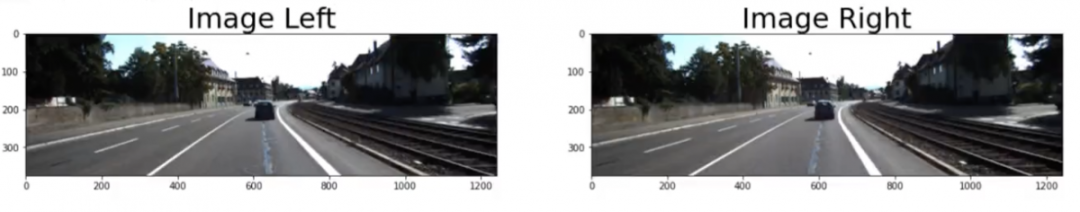

在一個立體視覺系統中的兩個攝像頭，一般在同一高度對齊。那么，我們?nèi)绾问褂迷O(shè)置和幾何設計一個系統？
假設你有兩個相機，其 Y 軸和 Z 軸坐標一致，唯一的區別就是它們的 X 值。

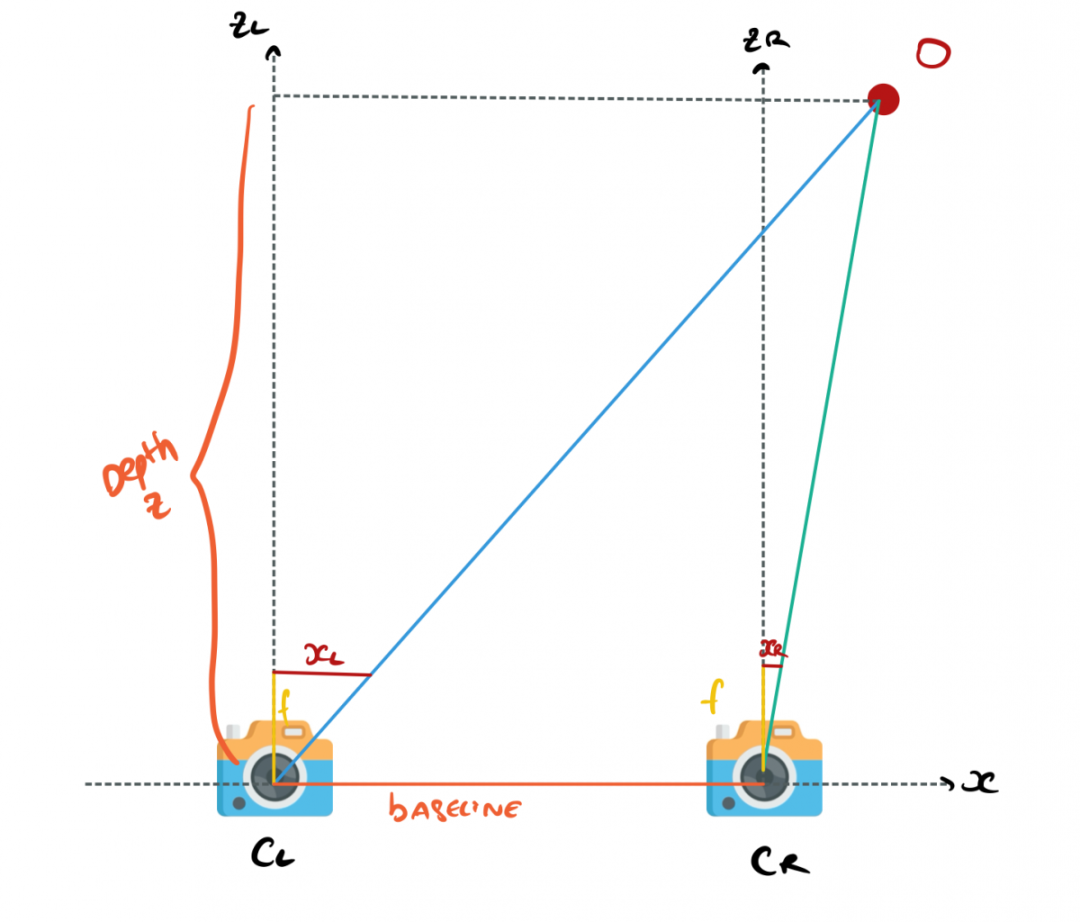

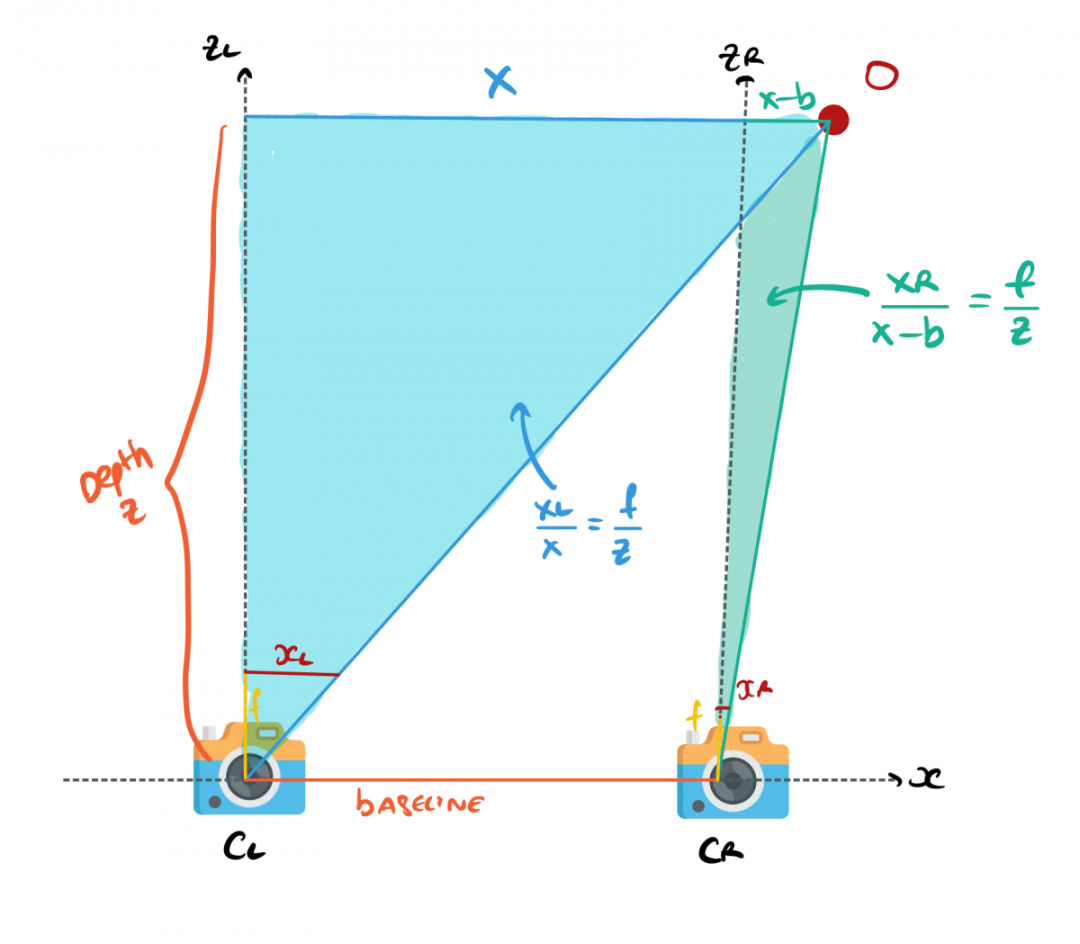

現在兩個相機 CL （相機左）和 CR （相機右）看著一個障礙 O 。通過處理幾何關系，我們可以計算障礙物的距離。
我們的目標是O點的估計Z軸坐標值，即O點的距離(表示圖像中的任何像素)。
-
-
-
-
xL 對應于左側攝像機圖像中的點。右側圖像的 xR 相同
-
根據上述參數，我們可以用相似三角形得到這張圖中的兩個方程。

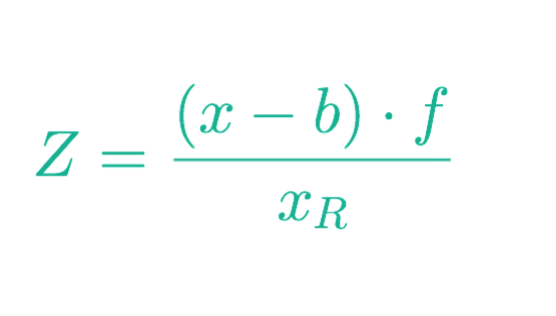

當我們進行數學運算后，我們可以快速得到 Z，甚至可以推導出 X 和 Y。
視差是同一 3D 點在 2 個不同相機角度的圖像位置差異。

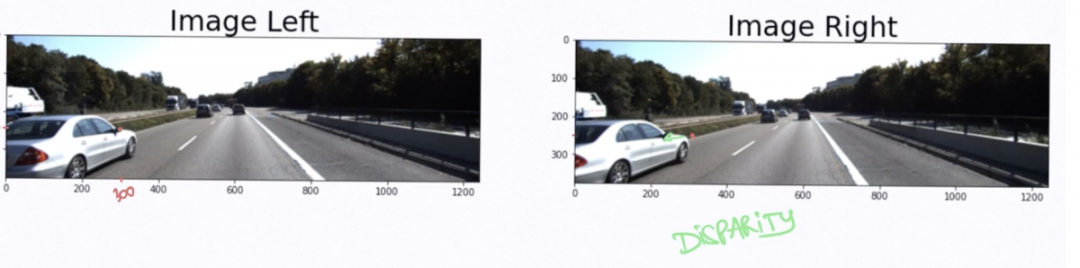

具體來說，如果我取左邊圖像的側視鏡像素(300,175);其在右邊的圖像像素位置位(250,175)。
在本例中，xL=300 且 xR=250。視差為 xL-xR；或者是 50 像素。它是通過相同的算法估算出來的。

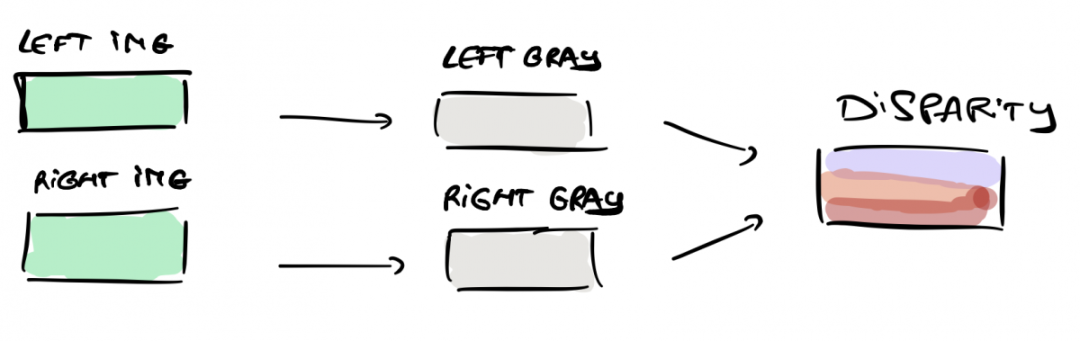

為每個像素計算視差，你會得到一個視差圖！正如下圖所示，近距離的物體比遠距離的物體要亮，遠距離的物體用深色表示。我們已經有了一種深度信息了。
為了計算視差，我們必須找到左側圖像中的每個像素并將其與右側圖像中的每個像素匹配。這稱為立體匹配。

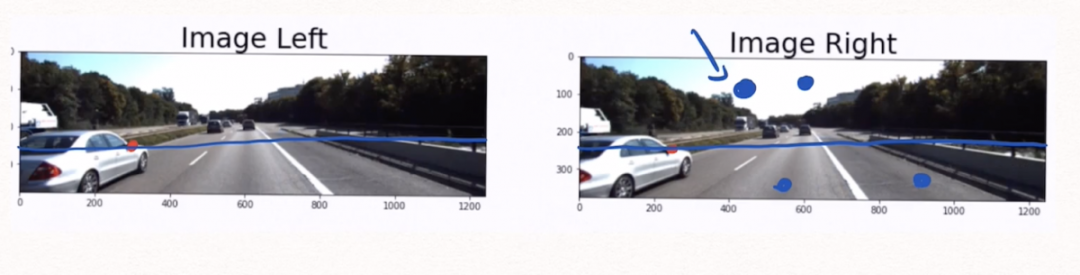

在左側圖像中取一個像素，要在右側圖像中找到對應的像素，只需在極線上搜索。而不需要進行2D搜索，點應該位于這條線上，搜索范圍縮小到1D。
在上面的例子中，通過校準和校正后，左右兩側相機在相同的高度上。我們只進行一維搜索。
對級搜索可以通過許多不同的方式進行：局部方法、全球方法、半全球方法、深度學習。OpenCV 的基本功能可以解決這個問題，但不如當前的深度學習方法精確。
我們有兩個視差圖，它基本上告訴我們兩幅圖像之間像素的移動。對于每個攝像機，我們還有一個投影矩陣：P _ left 和 P _ right 。
為了估計深度，我們需要估計 K ， R 和 t 。
深度圖
深度圖使用另一幅圖像和視差圖告訴我們圖像中每個像素的距離。
-
-
使自平移向量 ?? 的相應值計算基線 ??；
-
使用我們之前的公式和計算的視差map d計算圖像的深度圖。

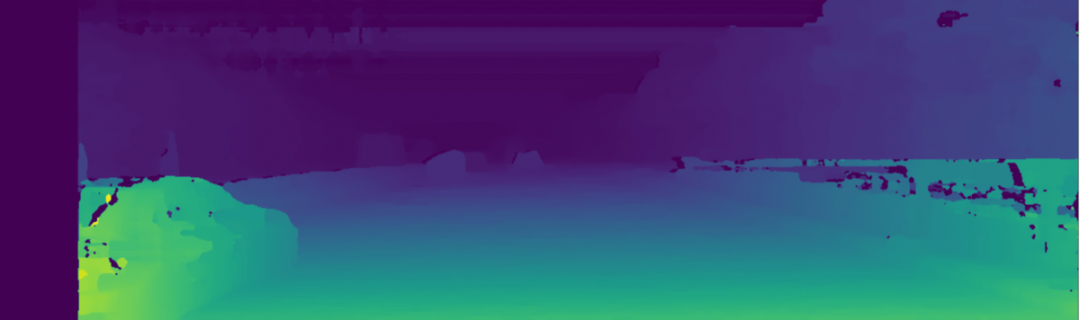

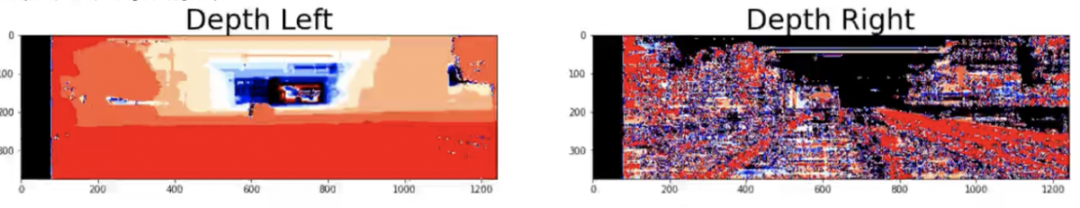

對每個像素進行計算，并得到深度圖：

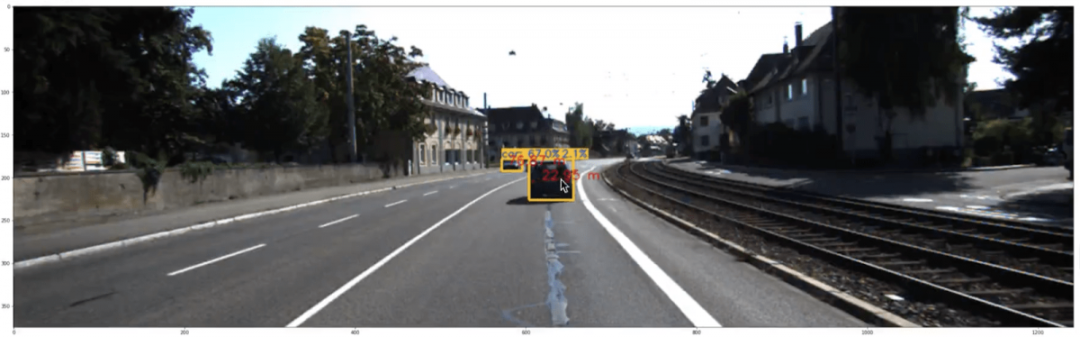

我們得到了每個相機的深度圖，現在我們將其與諸如 YOLO 之類的障礙物檢測算法相結合。對于每個障礙物，此類算法將返回一個包含 4 個數字的邊界框：[x1; y1; x2; y2]。這些數字代表框的左上點和右下點的坐標。
例如，我們可以在左側圖像上運行此算法，然后使用右側深度圖。
現在，在那個邊界框中，我們可以取最近的點。我們知道這一點，因?yàn)橛捎谏疃葓D，我們知道圖像中每個點的距離。邊界框中的第一個點將是我們與障礙物的距離。
好了！我們就構建了一個立體視覺！
