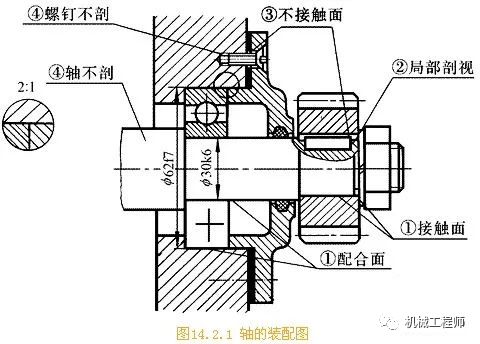

1、兩相鄰零件的接觸面和配合面只畫一條線，如圖14.2.1中①處所示。相鄰兩零件不接觸或不配合的表面，即使間隙很小，也必須畫兩條線，如圖14.2.1中③處所示。

2、相鄰兩零件的剖面線方向一般應相反，當三個零件相鄰時，若有兩個零件的剖面線方向一致，則間隔應不相等，剖面線盡量相互錯開，如圖14.2.1中局部放大圖所示。裝配圖中同一零件在不同剖視圖中的剖面線方向應一致、間隔相等，如圖14.2.1所示中的局部放大圖。

3、當剖切平面通過螺紋緊固件以及實心軸、手柄、連桿、球、銷、鍵等零件的軸線時，均按不剖繪制。如圖14.2.1中④所示。用局部剖表明這些零件上的局部構造，如凹槽、鍵槽、銷孔等，如圖中②所示。

    裝配體上零件間往往有重疊現象，當某些零件遮住了需要表達的結構與裝配關系時，可采用拆卸畫法，假想將一些零件拆去后再畫出剩下部分的視圖，采用拆卸畫法的視圖需加以說明時，可標注“拆去××零件”等字樣。如14.2.2-1所示。拆卸畫法的拆卸范圍比較靈活，可以將某些零件全拆。

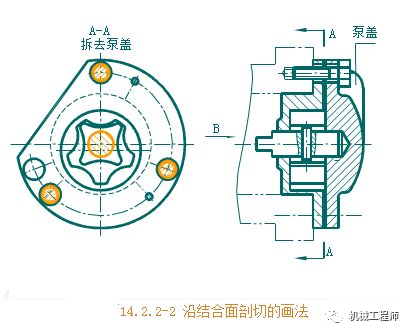

為了表達部件的內部關系，可采用沿結合面剖切的方法，相當于把剖切面一側的零件拆去，再畫出剩下部分的視圖。此時，零件的結合面上不畫剖面線，但被剖切到的零件必須畫出剖面線，可以畫成全剖視圖、半剖視圖或者局部剖視圖，如14.2.2-2所示。

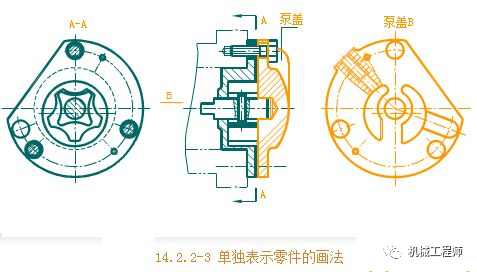

    當個別零件在裝配圖中沒有表達清楚，而又需要表達時，可單獨畫出該零件的視圖，并在單獨畫出的零件視圖上方注出該零件的名稱或編號，其標注方法與局部視圖類似，如14.2.2-3所示。

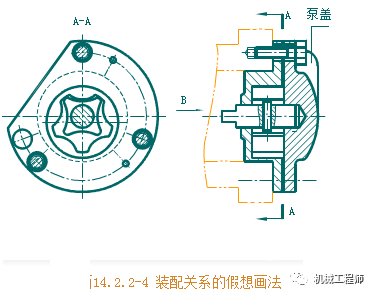

    當需要表達所畫裝配體有連接裝配關系，而又不屬于本支配體，為表示它與之相連的其他零件或部件的安裝關系時，可用雙點畫線假想畫出相鄰零件或部件的輪廓。如14.2.2-4所示，圖中的雙點畫線是裝配圖部件的定位安裝。

    當需要表達某些運動零件或部件的運動范圍及極限位置時，可用雙點畫線畫出其極限位置的外形輪廓。如14.2.2-5所示，控制手柄在視圖中只能畫一個極限位置，另一個極限位置用雙點畫線表示。

    當需要表達鉆具、夾具中所夾持工件的位置情況時，可用雙點畫線畫出所夾持工件的外形輪廓，如14.2.2-6所示。

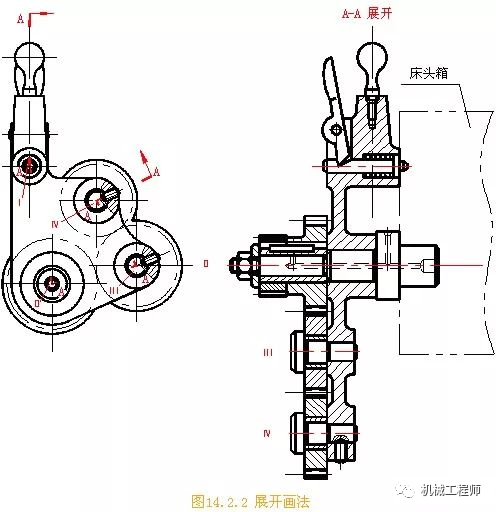

    為了表達傳動機構的傳動路線和裝配關系，可假想按傳動順序沿軸線剖切，然后依次將各剖切平面展開在一個平面上，畫出其剖視圖。此時應在展開圖的上方注明“× - ×展開”字樣。如圖14.2.2所示。

    在裝配圖中，如繪制厚度很小的薄片、直徑很小的孔以及很小的錐度、斜度和尺寸很小的非配合間隙時，這些結構可不按原比例而夸大畫出，以便于畫圖和看圖。如14.2.2-7所示，零件墊片的厚度尺寸很小，為表示存在，適當夸大。
