1 引言

有位同學問到了相關問題，于是簡單地作一下解釋。自從版本5.0以來，Itasca軟件擴展了它的幾何數據交換文件功能，特別是導入外部幾何數據文件的能力。總的來說，有三大類導入方式：第一類是直接導入有限元網格數據，目前可導入的文件格式是ANSYS和Abaqus; 第二類是直接導入由Griddle生成的網格文件(Griddle---FLAC3D和3DEC的高級網格劃分工具); 第三類是導入幾何形狀文件(建立更真實的數值模型：FLAC3D導入地形圖 (1); 建立更真實的數值模型(2)：FLAC3D與曲面地形的集成), 導入的幾何數據文件必須在Itasca軟件內產生網格。Geometry Files這個論題如果展開論述非常復雜，本筆記僅從最頂端的概念入手，簡要討論Geometry Files的操作。事實上，導入幾何數據只是模擬的預操作步驟，真正麻煩的是導入后的塊體或單元劃分。

2 什么是Geometry Files

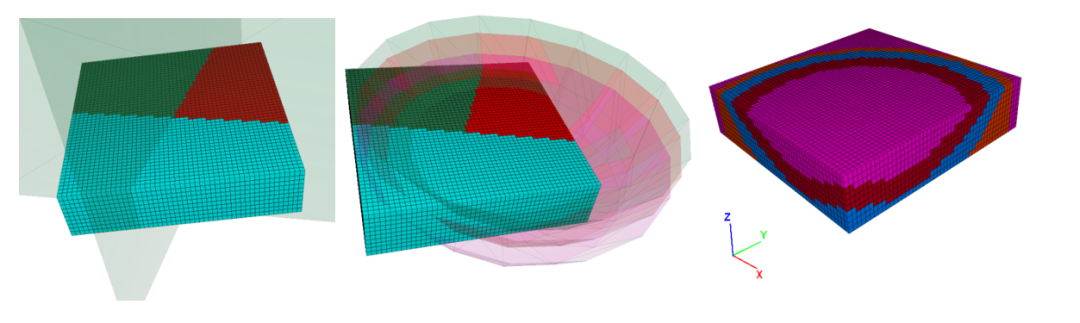

一個幾何文件(geometry file)是一組空間中的節點、邊或多邊形, 有時稱作CAD數據。這些數據可能來自外部源，也可能是由程序自己生成的。Itasca軟件目前可以識別三種幾何文件形式為：DXF, STL和GEOM。其中DXF和STL是工業標準的數據文件，DXF文件的數據格式至少是AutoCAD 12版本，STL文件可以在SketchUp或SolidWorks等軟件中生成；GEOM是Itasca自己的數據格式，由FISH額外的變量分配和/或組分配產生出來的文件， 可以是二進制也可以是文本格式。在程序中，幾何系統允許用戶創建、導入和導出幾何數據。幾何數據可用于：

(1) 促進模型的可視化

(2) 構建模型和/或繪圖范圍

(3) 追蹤構建的塊體模型

(4) 描述通過拉伸構建的一組區域的拓?fù)浔砻?/span>

FISH的額外變量和組名可以分配給幾何數據。FISH可以用來創建和操作幾何數據。幾何數據被組織成幾何集，它是節點、邊和多邊形的集合。由于有幾何對象不是模型組件，所以創建幾何對象時不需要設置域。

3 如何導入Geometry Files

可以通過各種方式輸入幾何數據：

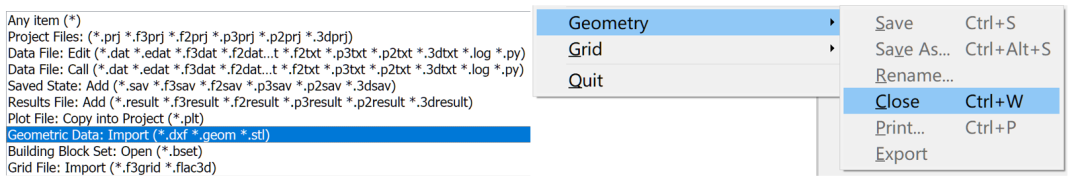

(1) File>Open對話框輸入幾何數據，而輸入后的幾何數據可以進行重新保存，重命名，打印或輸出等操作，如下圖所示。不過用這種方法導入的幾何體數據僅可用于幾何體的可視化操作，不能使用命令對這個幾何體進行操作，因為它本質上不是計算模型，僅是在繪圖中添加的一個可視化對象。

(2) 使用命令geometry import。鑒于上述導入幾何數據方法的缺陷，最佳的方法還是使用命令輸入。geometry import命令共帶有6個關鍵字：format, group, merge, offset, position, set.

geometry import 'pit.stl'geometry import 'topo.dxf'

導入后使用下述命令對幾何數據進行操作：

geometry assign-groupsgeometry copygeometry deletegeometry edge creategeometry edge deletegeometry edge exportgeometry edge extrageometry edge groupgeometry exportgeometry fillgeometry generategeometry importgeometry listgeometry move-togeometry node creategeometry node deletegeometry node exportgeometry node extrageometry node groupgeometry paint-extrageometry polygon creategeometry polygon deletegeometry polygon exportgeometry polygon extrageometry polygon groupgeometry refinegeometry resultsgeometry rotategeometry selectgeometry separategeometry setgeometry tessellategeometry translategeometry triangulate

4 導入其它文件

(1) VRML文件

除了使用geometry import導入幾何數據外，還有一種導入方法是導入VRML文件，VRML是Rhino產生的實體文件，使用block generate from-vrml命令導入。

(2) DFN文件

Itasca軟件接受標準的Fracman文件格式，不過如果使用其它DFN軟件產生的文件，必須轉換為Itasca DFN數據文件格式才能導入進來。
