在未來,執行外行星任務將耗費巨大電能,而這些電能將由300千瓦級的大型柔性可卷太陽能電池陣列提供。在物理測試極度受限的外太空條件下,大型可展太陽能電池陣列的卷曲、展開相關性能的非線性動力學分析與仿真,對于輔助這些陣列的研發具有極其重要的意義。多體動力學軟件(RECURDYN軟件)為柔性航天器結構展開過程仿真提供了一個理想的研發平臺。



Brant Ross1 & Nelson Woo.2
MotionPort, LLC, St. George, UT 84790
Joseph R. Blandino3
Virginia Military Institute, Lexington, VA 24450

模型綜述

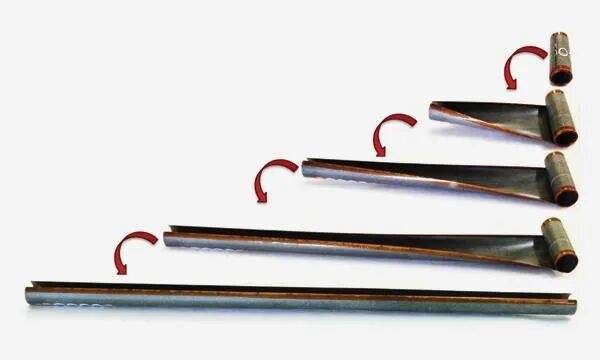

一個典型的狹縫可卷支撐管如下圖1所示。這些支撐管由金屬或復合材料制成。對于航天器應用,發射前的卷繞結構中,支撐管材料被卷在一個圓柱軸上。展開過程中,材料展開,應變能促使形成管狀結構。圖1顯示了支撐管材料在展開過程中形成的順序圖。


仿真案例|使用多體動力學軟件仿真柔性可卷太陽能電池陣列的展開過程的圖2
圖1: 用于航天器應用的狹縫可卷支撐管。 當狹縫管展開時,應變能使支撐管變成管狀結構。
圖片由ROCCO R公司提供。

為了仿真狹縫支撐管的展開過程,必須執行的功能是:
1)狹縫管圍繞位于太陽能電池陣列支撐管末端的芯軸成型
2)狹縫管卷在芯軸上以仿真卷繞過程
3)狹縫管必須展開成合適的形狀

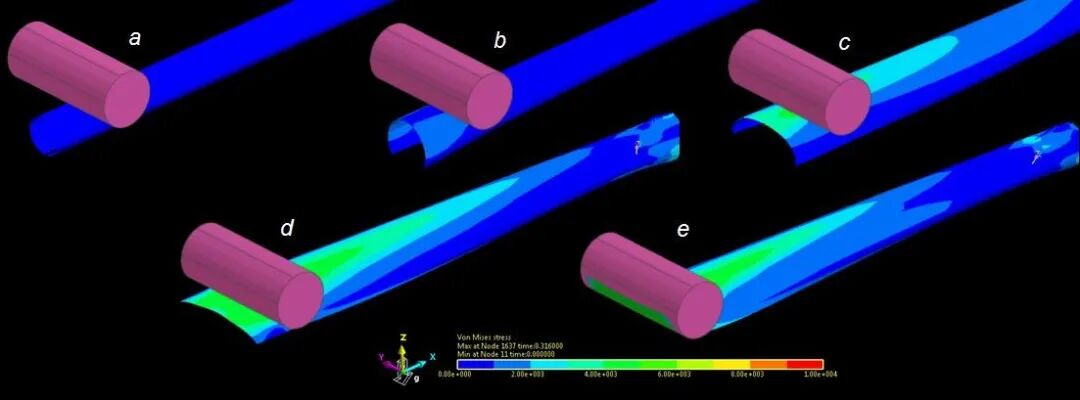

圖2顯示了在芯軸上卷繞狹縫管的概況。

仿真案例|使用多體動力學軟件仿真柔性可卷太陽能電池陣列的展開過程的圖3
圖2:在芯軸上卷繞狹縫管的順序

一旦支撐管在芯軸上成型,就開始進行卷繞仿真,支撐管圍繞芯軸平穩卷起,直到形成卷繞裝配結構。約束和施加的載荷用于控制卷繞運動,并保持支撐管上所需的張力。該過程中,仿真準確地模擬了狹縫管卷繞支撐管的整個過程,結果包括壓扁狹縫管引起的預應力,它將為太陽能電池陣列結果展開仿真提供初始配置和條件。在展開仿真過程中,正確定義阻尼機制所提供的約束力對于正確控制展開是非常重要的。


全太陽能電池陣列模型擴展

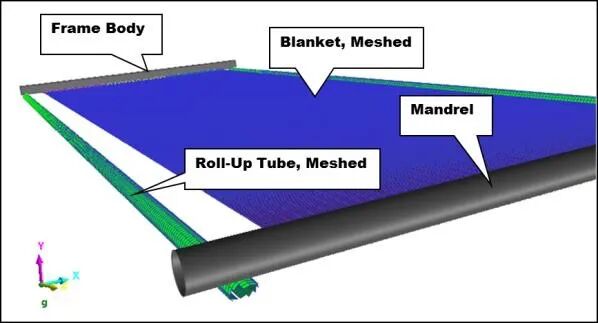

在上述單個狹縫管的仿真基礎上,研究了全太陽能電池陣列多體仿真,模型包含圖3所示的實體,包括芯軸、狹縫管卷繞支撐管、光伏覆蓋層和架體。芯軸和架體被視為剛體,而狹縫管和覆蓋層被視為柔性體。同時為簡化模型并自動化繁瑣和重復的任務,在多體動力學軟件中開發了一個垂直應用程序,用于將狹縫管成型到芯軸上、狹縫管卷繞過程以及展開過程仿真。

仿真案例|使用多體動力學軟件仿真柔性可卷太陽能電池陣列的展開過程的圖4
圖3:完整太陽能電池陣列多體模型

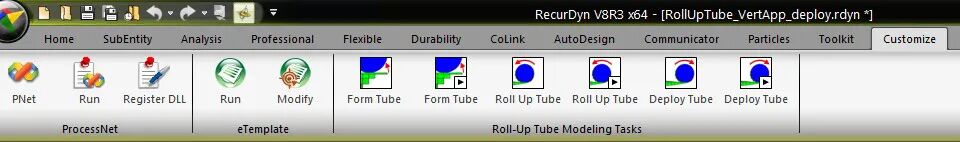

這些功能可從主菜單欄的選項卡在軟件圖形用戶界面中訪問。菜單欄如圖4 所示。每個應用程序都有一個設置功能和一個運行功能。

仿真案例|使用多體動力學軟件仿真柔性可卷太陽能電池陣列的展開過程的圖5
圖4:圖形用戶界面(GUI)菜單欄顯示了用于將狹縫管成型到芯軸上、狹縫管卷繞過程以及展開過程仿真的應用功能。

“Form Tube”應用程序主要用于創建初始卷曲狀態下模型之間的運動副和接觸。
“Roll-up Tube”主要用于將狹縫管卷繞到芯軸上。完成此任務時,將從系統中獲取卷繞扭矩數據。
“Deploy Tube”主要用于展開仿真。仿真過程中,在芯軸底部施加恒定的力和平衡扭矩,用以仿真實際系統中施加的剪切力,該力可防止狹縫管從芯軸上不受控制地脫落。


太陽能電池陣列展開仿真結果

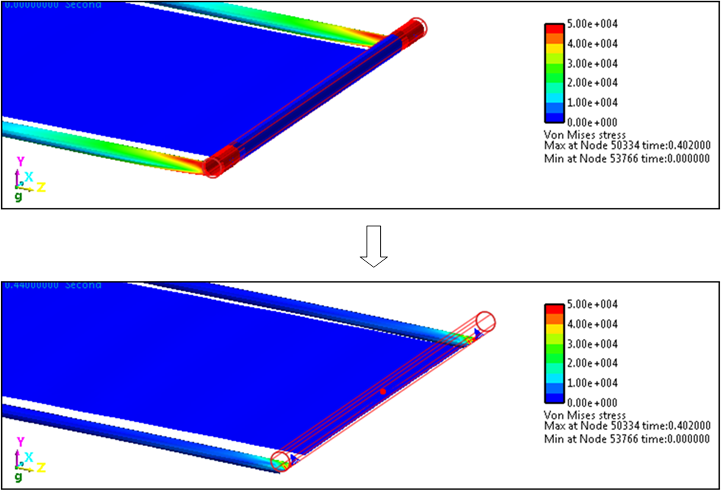

展開仿真顯示了材料從芯軸上展開并恢復到其半圓形狹縫管橫截面時,狹縫管的展開和應力釋放。圖5顯示了展開期間和展開之后支撐管的應力釋放云圖。第一幅圖顯示了展開過程中的應力分布,而第二幅圖顯示了狹縫管展開結束時的應力分布。

仿真案例|使用多體動力學軟件仿真柔性可卷太陽能電池陣列的展開過程的圖6
圖5:展開期間和結束時狹縫管中的應力

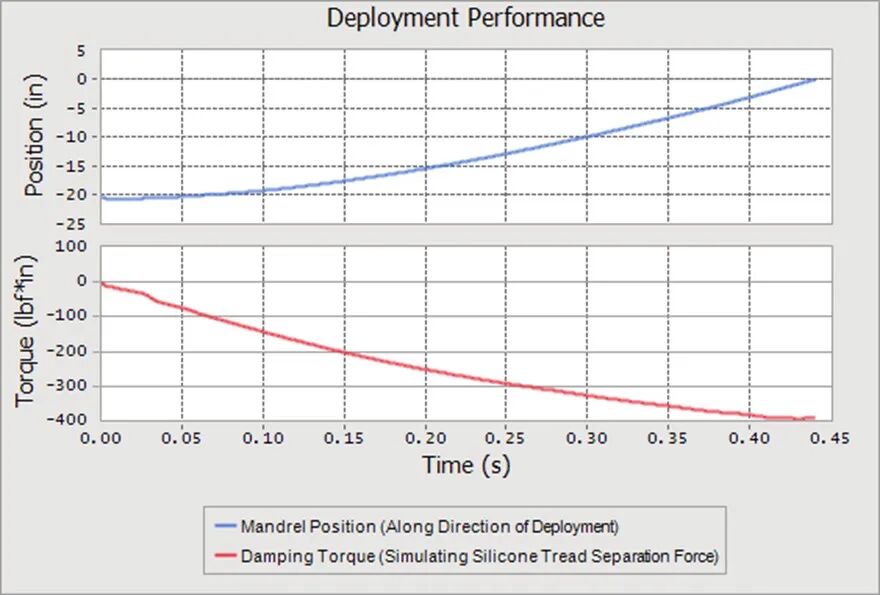

展開期間芯軸位置的時間歷程圖以及位于芯軸中心的旋轉彈簧施加的扭矩時間歷程,如圖6所示。彈簧充當旋轉阻尼器,阻尼隨芯軸的旋轉速度線性變化。

仿真案例|使用多體動力學軟件仿真柔性可卷太陽能電池陣列的展開過程的圖7
圖6:展開期間芯軸位置和阻尼扭矩的時間歷程

太空中的柔性可卷太陽能電池陣列及仿真動畫如下所示:
以上動畫來源于NASA

仿真案例|使用多體動力學軟件仿真柔性可卷太陽能電池陣列的展開過程的圖8
