1 引言

相同的數據在二維模型中生成的DFN與在三維模型中生成的DFN結果是完全不一樣的。原因是

在二維空間內，傾角fdip(fracture.dip)的范圍是在0到180°，而在三維空間內fdip的角度是在0到90°；且在二維空間內沒法表示傾向。3DEC提供了一個命令block to-udec，可以使用原點、法線或傾角和傾角方向指定一個平面，然后把這個平面導出到UDEC。顯然這種操作方法得出的DFN結果不是UDEC自身生成的DFN。

block to-udec origin 0,25,0 dip 90 dip-direction 0

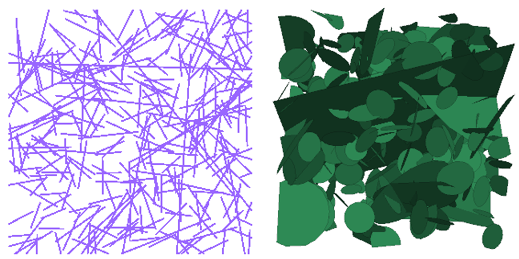

下圖所示的是相同數據生成的300條斷裂2D 和3D DFN模型。這個筆記簡要討論了二維模型和三維模型傾角近似等效的方法，也許這種方法并不具有實際意義。

2 等效方法

對于一個生成的3D DFN模型，我們可以求出這個模型中所有斷裂的平均傾角，這可以通過編寫一個簡單的FISH程序來實現，對fracture.list進行遍歷，把每條斷裂的傾角相加，再除以斷裂總數，就可以得到整個模型斷裂的平均傾角，例如得出的平均傾角為54°。

相同的模型在2D中運行，為了與3D模型得出的傾角相同，第一個過濾準則是只保留那些傾角小于90°(fracture.dip(frac)<90)的斷裂，第二個過濾準則是保留那些傾角在54°左右的斷裂，一個更精確的方法是在3D中求出傾角的平均值和標準偏差，然后在2D中使用這個值。這樣就可以在2D中作出一個僅傾角近似3D的DFN模型。

3 斷裂數目

在生成2D DFN的過程中，為了與3D生成的斷裂數目相同，需要用到斷裂數目的判斷方法。有三個不同層次的判斷斷裂數目的函數。dfn.num返回整個模型的DFN數目，不是斷裂數目；dfn.fracturenum(PNT)返回指定DFN內的斷裂數目; fracture.num返回整個模型的總斷裂數。

4 UDEC的一個小Bug

在試驗上述模型的過程中，無意中發現了UDEC的一個小bug, 當取出一條斷裂的傾角時，計算本身沒有問題，但在FISH變量的顯示面板中，無論如何改變斷裂的ID，那個值始終不變。

[fp = fracture.find(5)][fdip = fracture.dip(fp)][io.out(fdip)]

我相信這是軟件的一個Bug, 但為啥顯示的是這條斷裂的傾角，而不是其它斷裂的傾角，目前還不知道是啥原因。

5 UDEC不能使用先進的遍歷算法

在上述試驗過程中，也發現UDEC目前還不能使用新的遍歷算法，只能使用loop foreach。

define find_dip     sum = 0    loop foreach fp fracture.list        fdip = fracture.dip(fp)        io.out(fdip)        sum = sum + fdipend_loop

新的循環算法只使用一句代碼，目前在3DEC，F(xiàn)LAC3D和PFC 7.0 中能夠使用，但還沒有改進到UDEC中。

[fdip = fracture.dip(::fracture.list)]

6 3DEC新的改進(7.00.144)

剛剛看到3DEC 7.00.144 (12/02/2021)出來了，簡要描述新版的改進之處。

(1) 增加了range jmodel 命令。我怎么記得早期的版本就有這個命令呢。

(2)增加了使用FISH函數獲取有限元高斯點的數據，這個功能是為了從外部有限元程序?qū)刖W(wǎng)格。

(3) 修正了在所有自由度不固定的情況下用剛性塊求解的問題。

(4) 修正了DFN與幾何體相交的計算。

(5) 修正了block dynamic eigen命令。

(6) 修正了命令轉換工具。

(7) 修正了刪除已開挖和填充的塊。

(8) 修正了子接觸繪圖命令。

(9) 修正了block.face.next fish函數。
