Orcad輸出網表出現“PCB  Footprint  missing”的錯誤，應該怎么處理呢？呢？呢？

答：在使用Orcad軟件輸出Allegro第一方網表，出現如下錯誤：

#1 ERROR(ORCAP-36002): Property "PCB Footprint" missing from instance U3: HI3716MDMO3B_VER_A, ETH PHY_12 (3.95, 1.35).

解決的辦法如下所示：

第一步，錯誤描述是封裝PCB Footprint的缺失，缺失的器件是U3，含義就是U3這個器件在繪制原理圖時沒有做封裝的匹配，這一欄是空的；

第二步，在原理圖中找到U3這個器件，雙擊該器件，編輯器件屬性，找到PCB Footprint這一欄，如圖3-84所示，這一欄是空著的，所以在輸出網表時會報錯，原理圖的每一個器件必須匹配一個封裝名稱才可以；



圖3-84  U3器件封裝缺失示意圖

第三步，在PCB Footprint這一欄中填寫上U3這個器件對應的封裝名稱，保存下，如圖3-85所示，這個“PCB  Footprint  missing”的錯誤就解決了。

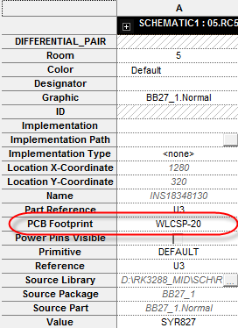

圖3-85  U3器件封裝填寫示意圖
