接近開關與PLC連接，以三線制接近開關為主。

談及三線接近開關，要明白它的基本使用。三線制接近開關，工作電壓24V，輸出信號根據NPN型或PNP型呈現兩種電平，即低電平或高電平。

至于PLC如何知道有數字量信號，通過光敏三極管飽和導通，導通信號經過光電耦合器傳到CPU。CPU認識高電平信號和低電氣信號，無論那種電平信號，只要接近開關與PLC連接正確，就能判斷是否有沒有信號輸入。

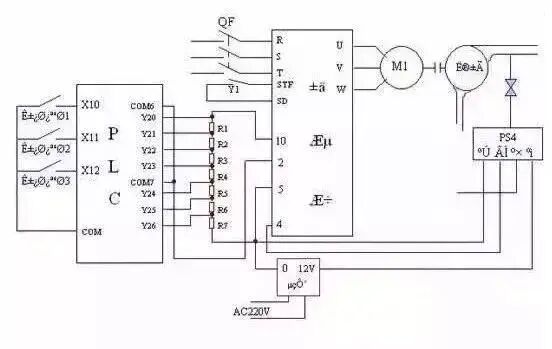

PLC一張數字量輸入卡件，有數個開關是輸入通道，有共陽極也有共陰極的輸入電路。假如，知道PLC數字量輸入卡件是共陽極輸入電路，那么輸入通道只能接低電平。

當接近開關閉合，電流信號從回路中的輸入通道流出，流進數字量輸入卡件的共陽極端子，此時光敏三極管飽和導通，導通的信號通過光電耦合器傳遞給CPU，則認為有信號輸入，然后再執行后續的指令發出。

PLC數字量輸入卡件的源型和漏型。

因為輸入電路由光敏三極管、接近開關、電源等組成。一張卡件有數個輸入通道就有數個輸入電路，同樣有數個光敏三極管。每個輸入電路中光敏三極管陽極接在24V正極端，則構成漏型—共陽極輸入電路。

可見，漏型—共陽極輸入電路。電流是從PLC共陽極端流進，從輸入端流出，則光敏三極管飽和導通，導通信號通過光電耦合器才能傳遞到CPU。反之，源型—共陰極輸入電路。電流是從輸入端流進，從共陰極端流出。

PLC的共陰共陽，是以光敏三極管的陽極為公共端還是以陰極為公共端。漏型還是源型，看公共端是電流流進還是流出。漏型，公共端是電流流進方向，源型，公共端是電流流出方向。

分清數字量輸入卡件是源型共陰極還是漏型共陽極輸入，就好用PNP型接近開關還是NPN接近開關。

假如，PLC輸入電路是漏型—共陽極輸入電路。

知道輸入通道是電流流出，說明輸入通道只能接低電平信號才能滿足輸入通道電流流出。根據三線制三極管可知，NPN型接近開關輸出是低電平信號。因此，接近開關的輸出與輸入通道連接，電流滿足從共陽極流進，輸入通道流出。光敏三極管才能飽和導通，飽和導通信號才能由光電耦合器傳到CPU。
